Name: HARTING 09452812561 Connecteur de circuit imprimé Nombre total de pôles: 8 1 pc(s)
Brand: HARTING
SKU: 3008703
Availability: InStock

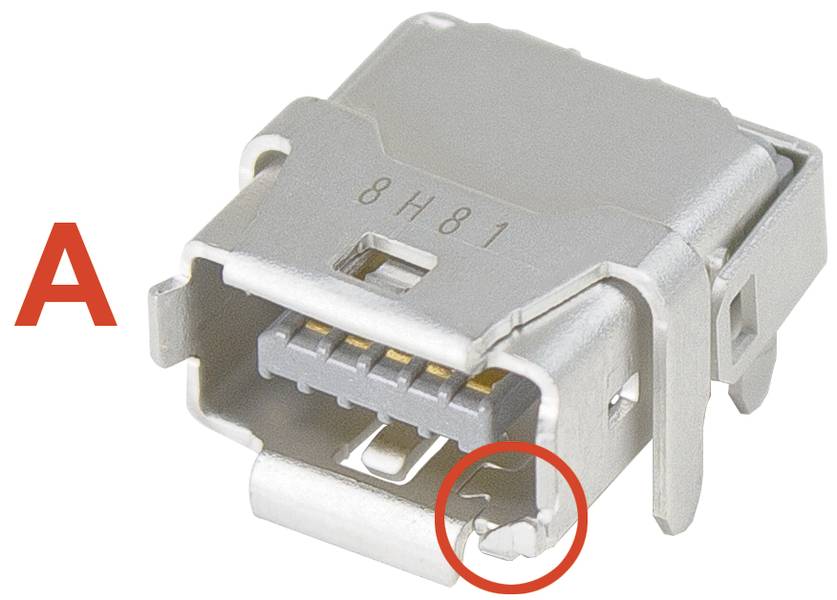

Un connecteur USB avec une vue rapprochée mettant en évidence une encoche ou un marquage spécial dans un cercle rouge. La lettre 'A' est à gauche.

Type de produit

Connecteur de circuit imprimé

Nombre total de pôles

Connexion

à souder

Contenu

1 pc(s)

Courant nominal - arrondi

3 A

Fiche technique (PDF)

Livraison avant le ven. 16 octobre

446 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (4,99 € / unité(s))

4,99 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Série : Harting ix Industrial ®
Composant : connecteur pour circuit imprimé
Type de raccordement : connexion à souder
Nombre de contacts : 8
Courant de mesure : 3 A en cas d'utilisation avec 4 contacts (1,2,6,7)
Résistance d'isolation : >500 MΩ
Résistance de passage : ≤ 30 mΩ
Température limite: -40 ... +85 °C
Cycles d'accouplement : ≥ 5000
Tension de test Ueff : 0,5 kV
Matière utilisée : polymère crystal-polymer (LCP)
Couleur : gris
Matériau des contacts : alliage de cuivre
Surface de contact : au ≥ 0,2 μm via ni ≥ 2 μm, côté enfichable ; au ≥ 0,03 μm via ni ≥ 2 μm, côté raccordement
Classe de combustible selon UL 94 : V-0
Normes : IEC 61076-3-124 ; en 45545-2
Poids net : 1,52 g
Désignation : données
TENSION DE MESURE : ‌ 50 V AC;‌ 60 V DC
Codage : type A
Force d'accouplement : ≤ 25 N
Force de traction : ≤ 25 N
Débit de données : ‌ 10 Mbits/s;‌ 100 Mbits/s;‌ 1 Gbit/s;‌ 2,5 Gbit/s;‌ 5 Gbit/s;‌ 10 Gbit/s.
Description : horizontale
Blindage : entièrement blindé, contact de blindage 360°
Autres contacts : + 2x GND
Caractéristiques de transmission : catégorie 6A classe EA jusqu'à 500 MHz
Résistance de blindage : ≤ 100 mΩ
Température de stockage : -30 ... +60 °C
Humidité relative de l'air : 95 % sans condensation (fonctionnement) ; 95 % sans condensation (stockage/transport)
Indice de protection selon IEC 60529 : IP20
Matériau de blindage : acier inoxydable ; SN ≥ 1 μm sur ni ≥ 0,2 μm, côté enfichable, blindage
PROFINET : oui

Type: 09 45 281 2561

Type de produit: Connecteur de circuit imprimé

Nombre total de pôles: 8

Connexion: à souder

Couleur: gris

Contenu: 1 pc(s)

Courant nominal: 3 A

Courant nominal - arrondi: 3 A

Tension nominale: 50 V/AC
60 V/DC

Matériau du contact: alliage de cuivre

Référence fabricant: 09452812561

Nombre de pôles: 8

: IP20

: Other

: 8

: Other

: -40-85 °C

: Other

: Soldering connection

: Nickel/gold

: Liquid crystal polymer

: Other

: Other

: 1.5 A

Variantes(Les prix s'entendent HT hors frais de port)

Courant nominal - arrondi

Connexion

Couleur

Nombre total de pôles

Tension nominale

HARTING 09452812561 Connecteur de circuit imprimé Nombre total de pôles: 8 1 pc(s)

Code produit :3008703

Livraison avant le ven. 16 octobre

446 pièce(s)Conrad Electronic

Ce produit

3 A

à souder

gris

50 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

4,99 €^*

HARTING 09452812561333 Connecteur de circuit imprimé Nombre total de pôles: 8 1 pc(s)

Code produit :3008704

Livraison avant le ven. 20 novembre

Conrad Electronic

3 A

à souder

gris

50 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

6,24 €^*

HARTING 09452812810 Connecteur de circuit imprimé Nombre total de pôles: 2 1 pc(s)

Code produit :3008698

Livraison avant le ven. 16 octobre

695 pièce(s)Conrad Electronic

4 A

THR

60 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

4,99 €^*

HARTING 09452812810333 Connecteur de circuit imprimé Nombre total de pôles: 2 1 pc(s)

Code produit :3008699

Livraison avant le mer. 18 novembre

Conrad Electronic

4 A

THR

60 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

8,33 €^*

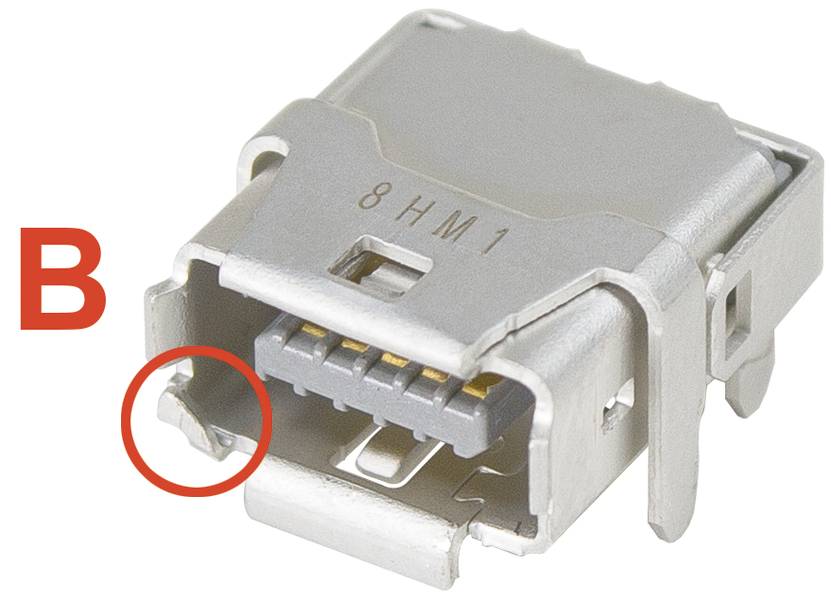

HARTING 09452819001 Connecteur de circuit imprimé Nombre total de pôles: 10 1 pc(s)

Code produit :3008701

Livraison avant le mer. 18 novembre

Conrad Electronic

3 A

à souder

gris

50 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

4,58 €^*

HARTING 09452819001333 Connecteur de circuit imprimé Nombre total de pôles: 10 1 pc(s)

Code produit :3008702

Livraison avant le mer. 9 décembre

Conrad Electronic

3 A

à souder

gris

50 V/AC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

6,24 €^*

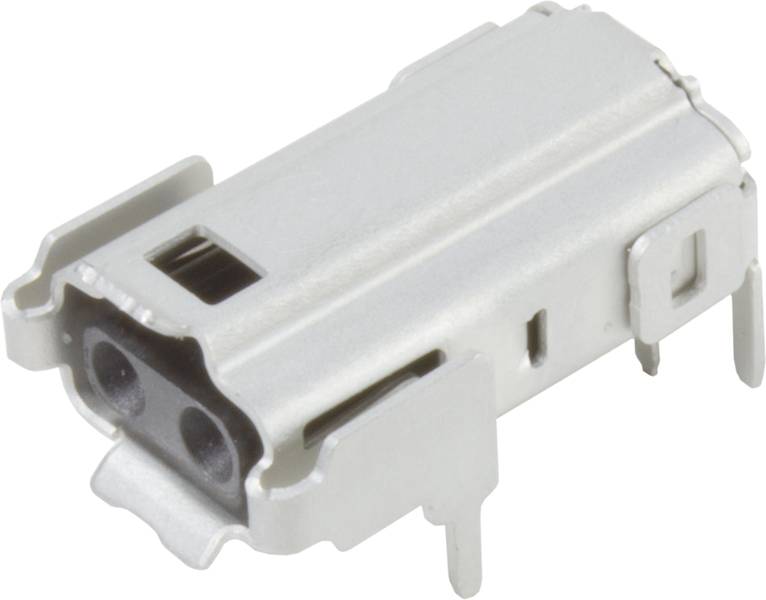

HARTING 09452812800 Connecteur de circuit imprimé Nombre total de pôles: 2 1 pc(s)

Code produit :3008696

Indisponible

Conrad Electronic

4 A

THR

60 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

4,99 €^*

HARTING 09452812800333 Connecteur de circuit imprimé Nombre total de pôles: 2 1 pc(s)

Code produit :3008697

Indisponible

Conrad Electronic

4 A

THR

60 V/DC

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

5,41 €^*

Documents et téléchargements

Fiche technique

Fiche technique 3008703 HARTING 09452812561 Connecteur de circuit imprimé Nombre total de pôles: 8 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3008703 HARTING 09452812561 Connecteur de circuit imprimé Nombre total de pôles: 8 1 pc(s)

Description

Connecteur pour circuit imprimé, horizontal, à souder, courant nominal : 1,5 A, contacts : 8 + 2x GND, alliage de cuivre

Ce texte a été traduit par une machine.

Description

Connecteur pour circuit imprimé, horizontal, à souder, courant nominal : 1,5 A, contacts : 8 + 2x GND, alliage de cuivre
