HARTING 09452819002 Connecteur de circuit imprimé Nombre total de pôles 10 1 pc(s) Piece
EAN :
Ref. fabricant :
Code produit :
Type de produit
Connecteur de circuit imprimé
Nombre total de pôles
10
Contenu
1 pc(s)
Type d'emballage
Piece
Nbr total de pôles
10
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
4,58 €
5
7% = 0,30 €
4,28 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (4,58 € / unité(s))
4,58 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Connecteur pour circuit imprimé
- Nbr total de pôles 10
- Contenu 1 pc(s)
Caractéristiques techniques
- Série : Harting ix Industrial ®
- Composant : connecteur pour circuit imprimé
- Type de raccordement : connexion à souder
- Nombre de contacts : 10
- Courant de mesure : 3 A en cas d'utilisation avec 4 contacts (1,2,6,7)
- Résistance d'isolation : >500 MΩ
- Résistance de passage : ≤ 30 mΩ
- Température limite: -40 ... +85 °C
- Cycles d'accouplement : ≥ 5000
- Tension de test Ueff : 0,5 kV
- Matériau : polyamide (PA)
- Couleur : gris
- Matériau des contacts : alliage de cuivre
- Surface de contact : au ≥ 0,2 μm via ni ≥ 2 μm, côté enfichable ; au ≥ 0,03 μm via ni ≥ 2 μm, côté raccordement
- Classe de combustible selon UL 94 : V-0
- Normes : IEC 61076-3-124 ; en 45545-2
- Poids net : 2,5 g
- Désignation : signal
- TENSION DE MESURE : 50 V AC; 60 V DC

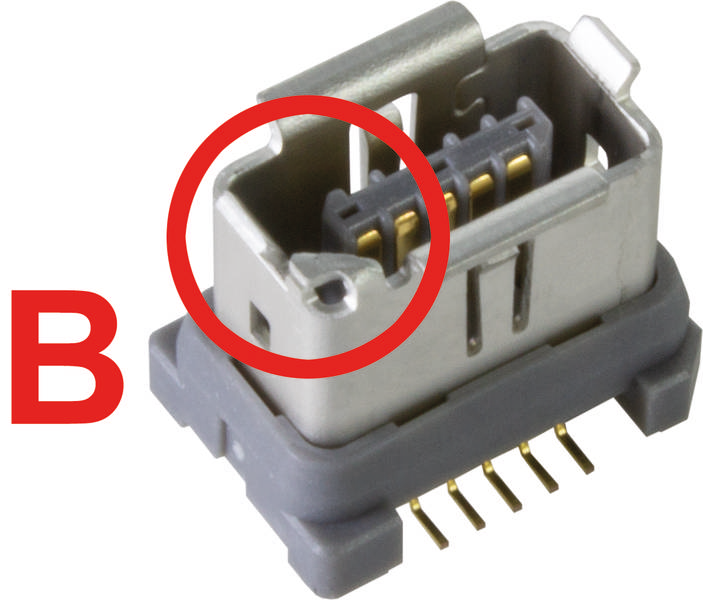

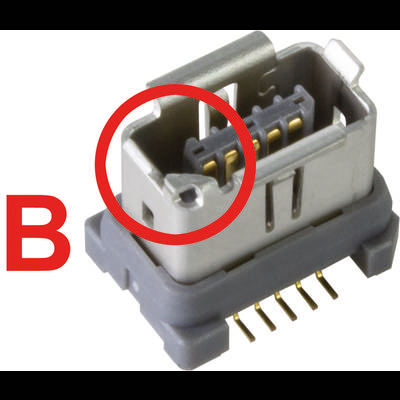

- Codage : type B
- Force d'accouplement : ≤ 25 N
- Force de traction : ≤ 25 N
- Description : vertical
- Blindage : entièrement blindé, contact de blindage 360°
- Résistance de blindage : ≤ 100 mΩ
- Température de stockage : -30 ... +60 °C
- Humidité relative de l'air : 95 % sans condensation (fonctionnement) ; 95 % sans condensation (stockage/transport)
- Indice de protection selon IEC 60529 : IP20
- Matériau de blindage : acier inoxydable ; SN ≥ 1 μm sur ni ≥ 0,2 μm, côté enfichable, blindage
- Type d'emballage
Piece
- Type de produit
Connecteur de circuit imprimé
- Nombre total de pôles
10
- Nbr total de pôles
10
- Courant nominal
3 A
- Courant nominal - arrondi
3 A
- Connexion
à souder
- Couleur
gris
- Matériau boîtier
PA
- Référence fabricant
09452819002
- Contenu
1 pc(s)
- Matériau du contact
alliage de cuivre
- Température max.
+85 °C
- Température min.
-40 °C
- Type
09 45 281 9002
- Épaisseur du revêtement coté imprimé
0.03 µm
- Epaisseur du revêtement coté composants
0.2 µm
- Résistance de continuité
30 mΩ
- Résistance d'isolement
500 MΩ
- Surface de contact coté circuit imprimé
or sur Nickel
- Surface de contact coté enfichable
or sur Nickel
- Tension nominale
50 V/AC
60 V/DC
- Nombre de pôles
10
Other
10
Other
-40-85 °C
Other
Soldering connection
Nickel/gold
Polyamide (PA)
Other
Other
1.5 A
Documents et téléchargements
Fiche technique
Fiche technique 3000928 HARTING 09452819002 Connecteur de circuit imprimé Nombre total de pôles 10 1 pc(s) Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3000928 HARTING 09452819002 Connecteur de circuit imprimé Nombre total de pôles 10 1 pc(s) Piece
Description
Connecteur pour circuit imprimé, vertical, à souder, courant nominal : 1,5 A, contacts : 10, alliage de cuivre
