Voiture, loisirs & aménagement de l'habitat Modélisme terre mer & air Solutions électroniques de modélisme Moteurs RC Kits de motorisation RC Kits entraînement pour voiture RC

Hobbywing Ezrun MAX4 HV Combo 70125 560kV 38020369 Kit moteur pour modèle réduit de voiture brushless 1:4, 1:5

EAN :
Ref. fabricant :
Code produit :

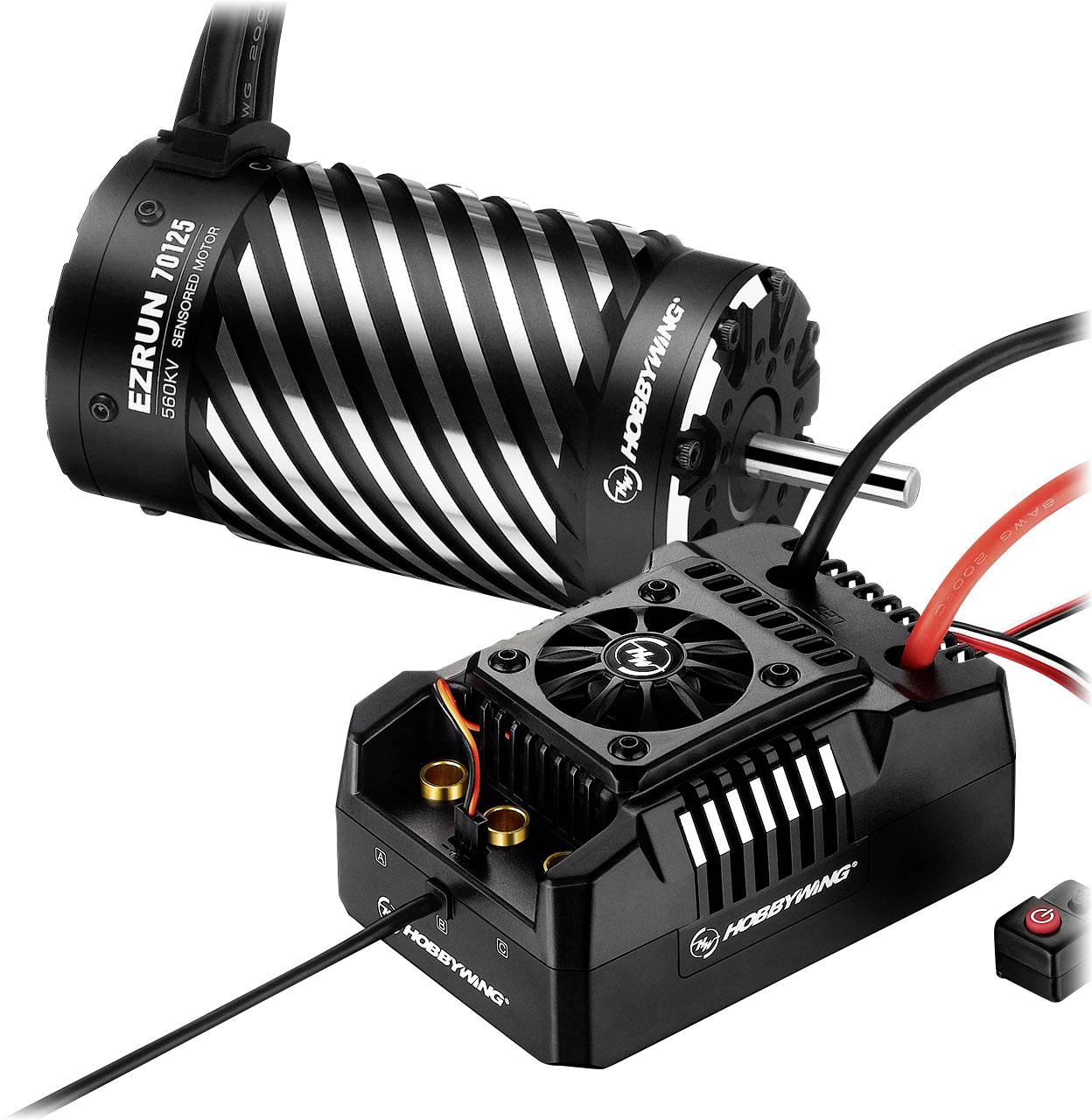

Moteur sans balais et contrôleur de Hobbywing pour voitures télécommandées. Le moteur a une surface striée. Le contrôleur dispose d'ailettes de refroidissement et de connexions de câbles.
Moteur sans balais et contrôleur de Hobbywing pour voitures télécommandées. Le moteur a une surface striée. Le contrôleur dispose d'ailettes de refroidissement et de connexions de câbles.

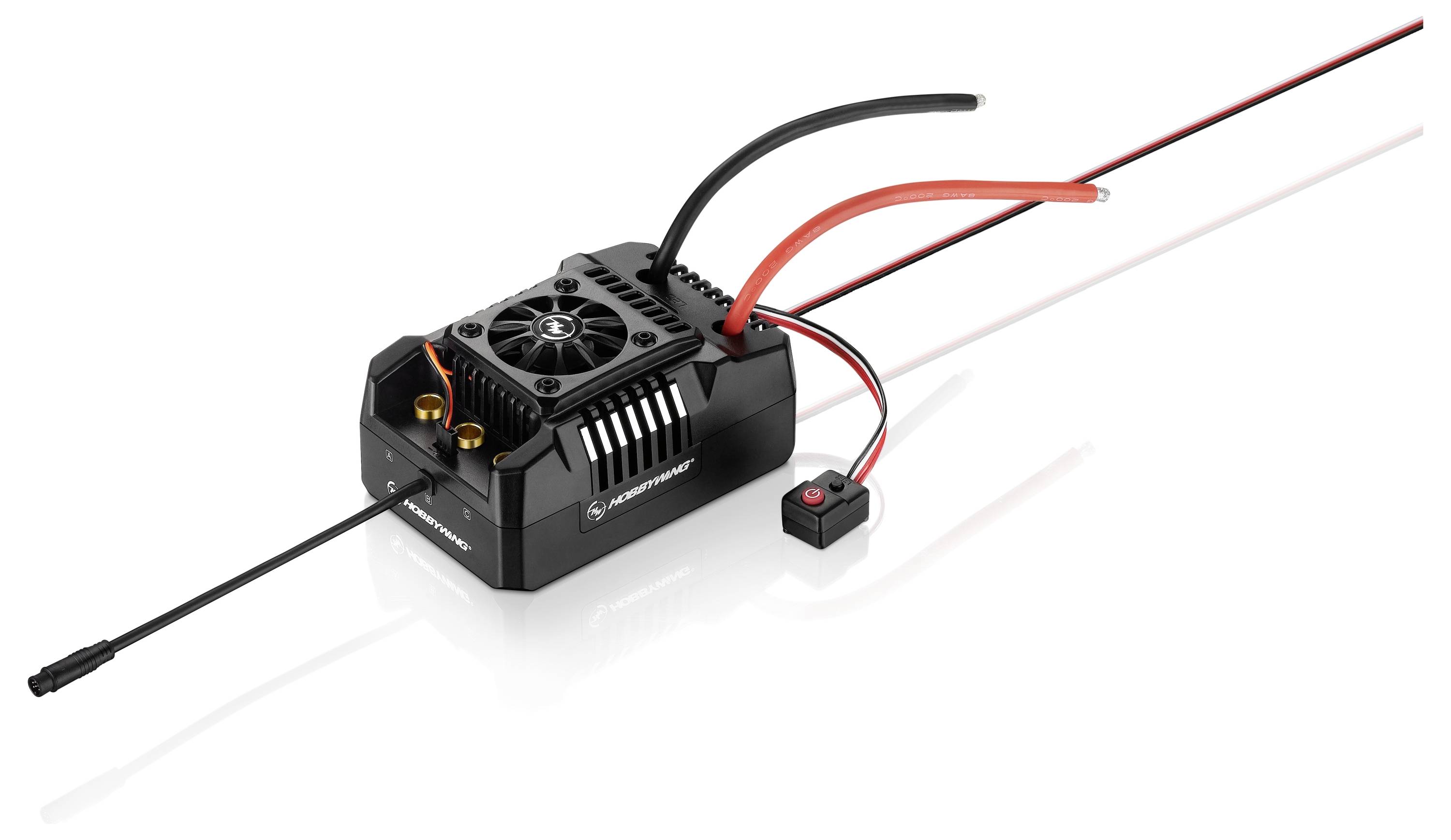

Régulateur de vitesse électronique avec dissipateur thermique et ventilateur, relié par plusieurs câbles pour applications de modélisme.

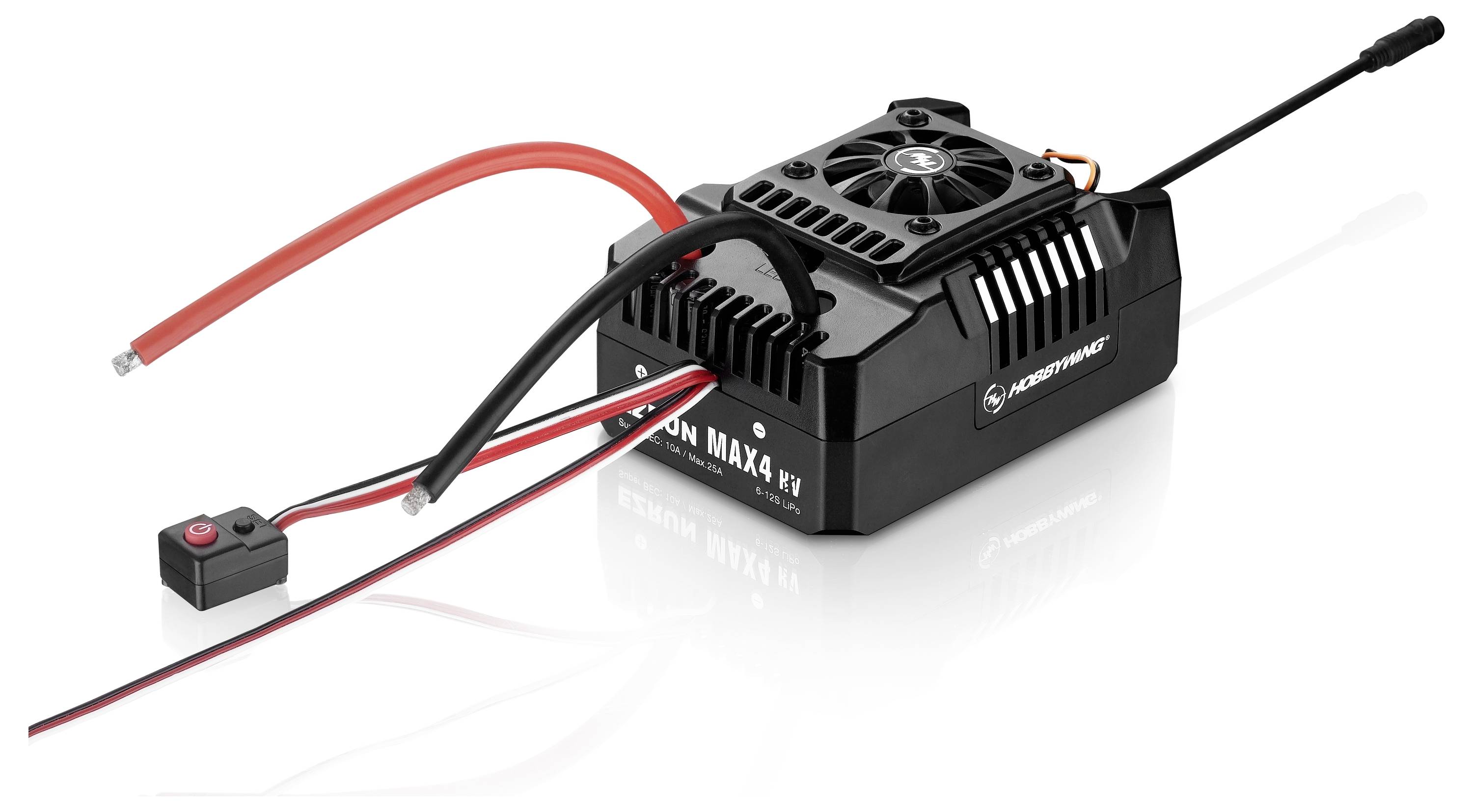

Régulateur électronique de vitesse avec dissipateur thermique, ventilateur et plusieurs câbles pour véhicules télécommandés.

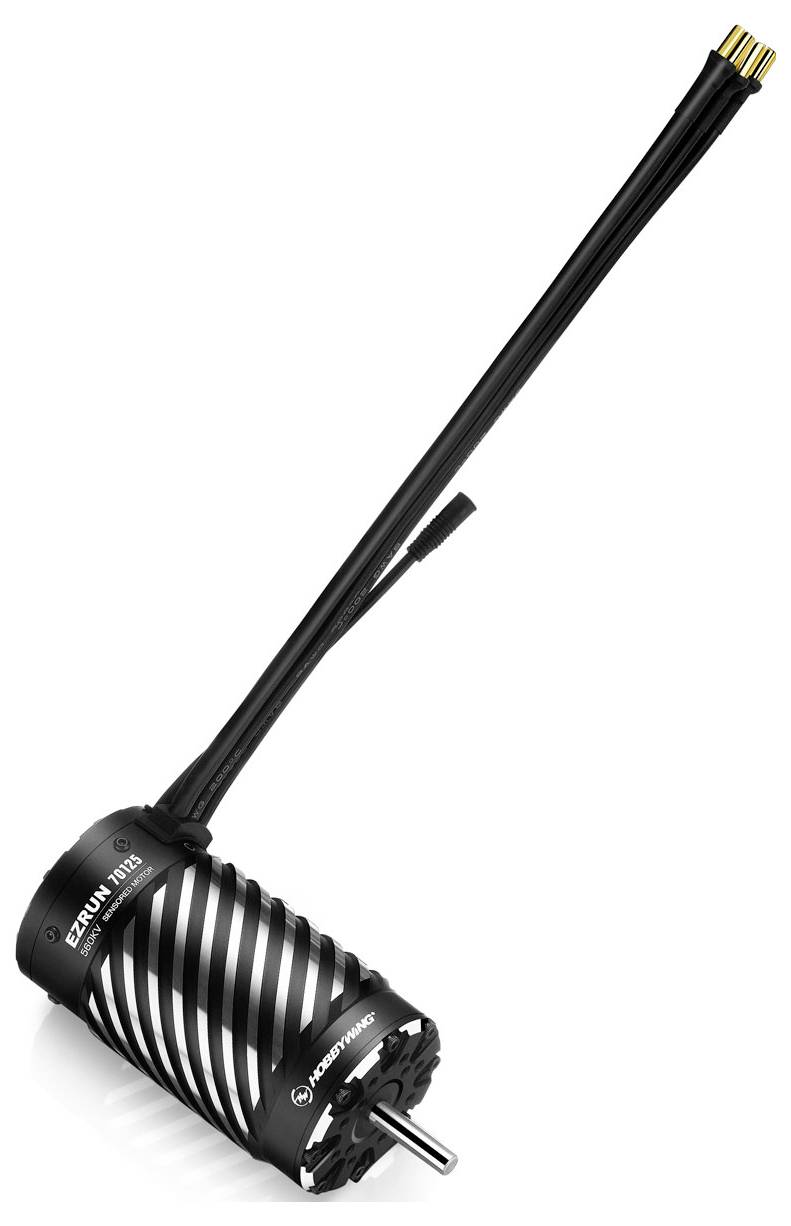

Un moteur électrique noir avec des câbles visibles et des rainures sur le boîtier.
1/4
Hobbywing
Indisponible

Vente et expédition :
Conrad Electronic CGV

Total (579,17 € / unité(s))
579,17 €
HT
dont 0,42 €  d’éco-part
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique
  • Caractéristiques techniques
  • Variantes
  • Documents et téléchargements
  • Description
  • Contenu de la livraison
  • Souvent achetés avec

Caractéristiques techniques

  • Courant (durée/crête) : 300A / 2000A
  • Bec : 6V / 7.4V / 8.4V avec 10A (commutable)
  • Limite du moteur : 12S LiPo : kV <= 600 (taille 70125er)
  • Ventilateur : fonctionne via le bec
  • Programmation : ventilateur / entrée PRG
  • Pôles : 4
  • Longueur arbre : 30mm
  • Régulateur (L x L x H) 125 x 85 x 61,7 mm, 775 g
  • Moteur (ØxL) 70 x 125 mm, 1995 g
  • Application : 1/4 et 1/5 Heavy Duty-Off-Road, camions
Type de produit

Kit moteur pour modèle réduit de voiture brushless

kV (nombre de tours/min par volt)

560

Échelle

1:4

1:5

Nombre de cellules LiPo

6-12

Diam. arbres

8 mm

Variantes(Les prix s'entendent HT hors frais de port)

Échelle
kV (nombre de tours/min par volt)

Hobbywing Ezrun MAX4 HV Combo 70125 560kV 38020369 Kit moteur pour modèle réduit de voiture brushless 1:4, 1:5
Hobbywing Ezrun MAX4 HV Combo 70125 560kV 38020369 Kit moteur pour modèle réduit de voiture brushless 1:4, 1:5

3400221


Ce produit
1:41:5
560
Hobbywing Ezrun MAX5 HV Combo 56118SD 800kV G2 38010602 Kit moteur pour modèle réduit de voiture brushless 1:5
Hobbywing Ezrun MAX5 HV Combo 56118SD 800kV G2 38010602 Kit moteur pour modèle réduit de voiture brushless 1:5

3400205


1:5
800
Hobbywing Ezrun MAX5 HV Combo 56118SD 650kV G2 38010603 Kit moteur pour modèle réduit de voiture brushless 1:5
Hobbywing Ezrun MAX5 HV Combo 56118SD 650kV G2 38010603 Kit moteur pour modèle réduit de voiture brushless 1:5

3400206


1:5
650
Hobbywing Ezrun MAX5 HV Combo 56118SD 1100kV G2 38010604 Kit moteur pour modèle réduit de voiture brushless 1:5
Hobbywing Ezrun MAX5 HV Combo 56118SD 1100kV G2 38010604 Kit moteur pour modèle réduit de voiture brushless 1:5

3400207


1:5
1100
Hobbywing Ezrun MAX8 G2S Combo mit 4278SD 2250kV G2R 38010607 Kit moteur pour modèle réduit de voiture brushless
Hobbywing Ezrun MAX8 G2S Combo mit 4278SD 2250kV G2R 38010607 Kit moteur pour modèle réduit de voiture brushless

3400209


2250
Hobbywing Ezrun MAX6 Combo SL 4985 1650kV 38010801 Kit moteur pour modèle réduit de voiture brushless
Hobbywing Ezrun MAX6 Combo SL 4985 1650kV 38010801 Kit moteur pour modèle réduit de voiture brushless

3400210


1650
Hobbywing Ezrun MAX6 Combo SL 5687 1100kV 38010802 Kit moteur pour modèle réduit de voiture brushless
Hobbywing Ezrun MAX6 Combo SL 5687 1100kV 38010802 Kit moteur pour modèle réduit de voiture brushless

3400211


1100
Hobbywing Ezrun MAX10 G2 140A Combo mit 3665SD-2400kV 38020343 Kit moteur pour modèle réduit de voiture brushless 1:10
Hobbywing Ezrun MAX10 G2 140A Combo mit 3665SD-2400kV 38020343 Kit moteur pour modèle réduit de voiture brushless 1:10

3400212


1:10
2400
Hobbywing Ezrun MAX10 G2 140A Combo mit 3665SD-3200kV 38020344 Kit moteur pour modèle réduit de voiture brushless 1:10
Hobbywing Ezrun MAX10 G2 140A Combo mit 3665SD-3200kV 38020344 Kit moteur pour modèle réduit de voiture brushless 1:10

3400213


1:10
3200
Hobbywing Ezrun MAX10 G2 140A Combo mit 3665SD-4000kV 38020345 Kit moteur pour modèle réduit de voiture brushless 1:10
Hobbywing Ezrun MAX10 G2 140A Combo mit 3665SD-4000kV 38020345 Kit moteur pour modèle réduit de voiture brushless 1:10

3400214


1:10
4000

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3400221 Hobbywing Ezrun MAX4 HV Combo 70125 560kV 38020369 Kit moteur pour modèle réduit de voiture brushless 1:4, 1:5

Description

Le régulateur Ezrun MAX4 est adapté avec le moteur SD 70125ER 560kV pour les modèles particulièrement grands à l'échelle 1:4 et 1:5. Cette combo entièrement commandé par capteur peut être utilisée dans de tels modèles et il est peu importe qu'il s'agisse d'un camion ou d'un camion lourd.

Ainsi, si vous êtes sur de grands modèles et que vous aimez les vivre pleinement, le Combo MAX4 vous offre un équipement de haute qualité qui ne fait que surprendre la force d'explosion. Et même avec cette taille énorme, il a été veillé à utiliser des matériaux de qualité et surtout durables dans la construction. Le régulateur et le moteur doivent être conçus pour offrir le plaisir de conduite le plus long possible. Même le commutateur électronique est parfaitement protégé contre les dommages. En outre, l'Ezrun MAX4 dispose d'un bec ultra-haute intensité intégré qui Puissance de sortie jusqu'à 25A. La tension de sortie peut donc être commutée entre 6V, 7.4V et 8.4V. Le bec à courant élevé a été conçu pour fournir une puissance suffisante aux servos à courant élevé actuels sur demande et ainsi pouvoir commander avec précision les grands modèles adaptés.

Ce texte a été traduit par une machine.

Modèle

  • Combo capteur complet
  • Bec de commutation ultra-puissant avec une intensité de courant constante de 10 A, une intensité de 25 A instantanée et la possibilité de basculer entre 6V, 7.4V et 8.4V
  • Circuits résistants au feu pour la protection de la fiche de batterie ainsi que de nombreux mécanismes de protection intégrés
  • Programmable de manière polyvalente
  • Enregistrement des données en temps réel
  • Boîtier en aluminium usiné CNC, tôles en acier au silicium de 0,2 mm et autres matériaux de construction de haute qualité
  • Quatre aimants NdFeB frittés pour un super couple, une puissance stable et une force explosive
  • Nouvelle interface de capteur innovante
  • Étanche à l'eau et à la poussière grâce au couvercle en caoutchouc des roulements
  • Encodeur indépendant de haute précision dans le moteur pour la communication de la position du rotor sans aucune interférence
  • Plus de puissance et moins de chaleur avec la même charge

Contenu de la livraison

  • Régulateur EzRun MAX4
  • Moteur EzRun 70125SD 560kV

Description

Le régulateur Ezrun MAX4 est adapté avec le moteur SD 70125ER 560kV pour les modèles particulièrement grands à l'échelle 1:4 et 1:5. Cette combo entièrement commandé par capteur peut être utilisée dans de tels modèles et il est peu importe qu'il s'agisse d'un camion ou d'un camion lourd.

Ainsi, si vous êtes sur de grands modèles et que vous aimez les vivre pleinement, le Combo MAX4 vous offre un équipement de haute qualité qui ne fait que surprendre la force d'explosion. Et même avec cette taille énorme, il a été veillé à utiliser des matériaux de qualité et surtout durables dans la construction. Le régulateur et le moteur doivent être conçus pour offrir le plaisir de conduite le plus long possible. Même le commutateur électronique est parfaitement protégé contre les dommages. En outre, l'Ezrun MAX4 dispose d'un bec ultra-haute intensité intégré qui Puissance de sortie jusqu'à 25A. La tension de sortie peut donc être commutée entre 6V, 7.4V et 8.4V. Le bec à courant élevé a été conçu pour fournir une puissance suffisante aux servos à courant élevé actuels sur demande et ainsi pouvoir commander avec précision les grands modèles adaptés.

Ce texte a été traduit par une machine.

Modèle

  • Combo capteur complet
  • Bec de commutation ultra-puissant avec une intensité de courant constante de 10 A, une intensité de 25 A instantanée et la possibilité de basculer entre 6V, 7.4V et 8.4V
  • Circuits résistants au feu pour la protection de la fiche de batterie ainsi que de nombreux mécanismes de protection intégrés
  • Programmable de manière polyvalente
  • Enregistrement des données en temps réel
  • Boîtier en aluminium usiné CNC, tôles en acier au silicium de 0,2 mm et autres matériaux de construction de haute qualité
  • Quatre aimants NdFeB frittés pour un super couple, une puissance stable et une force explosive
  • Nouvelle interface de capteur innovante
  • Étanche à l'eau et à la poussière grâce au couvercle en caoutchouc des roulements
  • Encodeur indépendant de haute précision dans le moteur pour la communication de la position du rotor sans aucune interférence
  • Plus de puissance et moins de chaleur avec la même charge

Contenu de la livraison

  • Régulateur EzRun MAX4
  • Moteur EzRun 70125SD 560kV
