Name: Hongfa HF161F-W/012-HT Relais pour circuits imprimés 12 V/DC 31 A 1 NO (T) 1 pc(s)
Brand: Hongfa
SKU: 507557
Availability: InStock

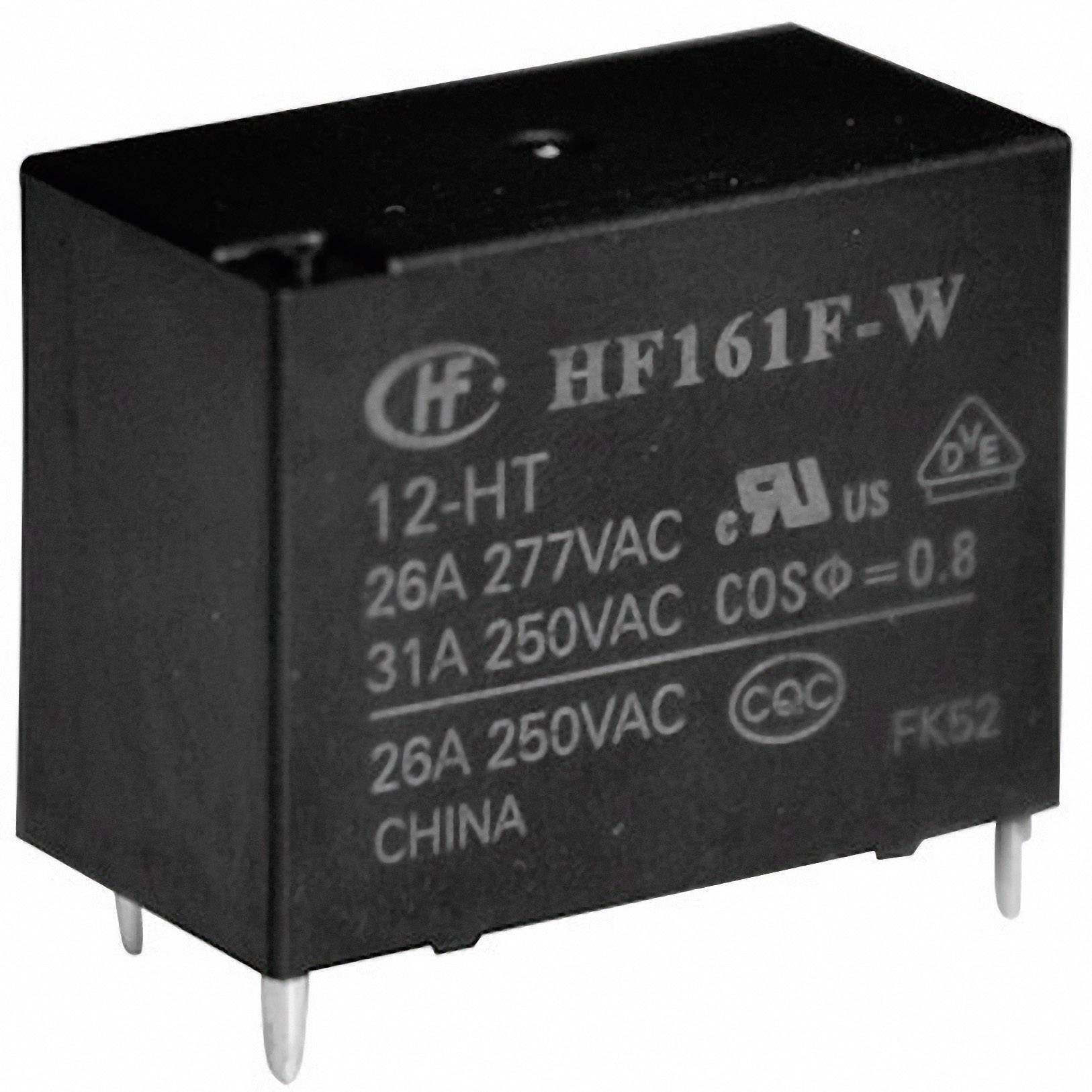

'Relais HF161F-W noir avec impressions blanches : 26A, 277VAC ; 31A, 250VAC ; 26A, 250VAC. Fabriqué en Chine.'

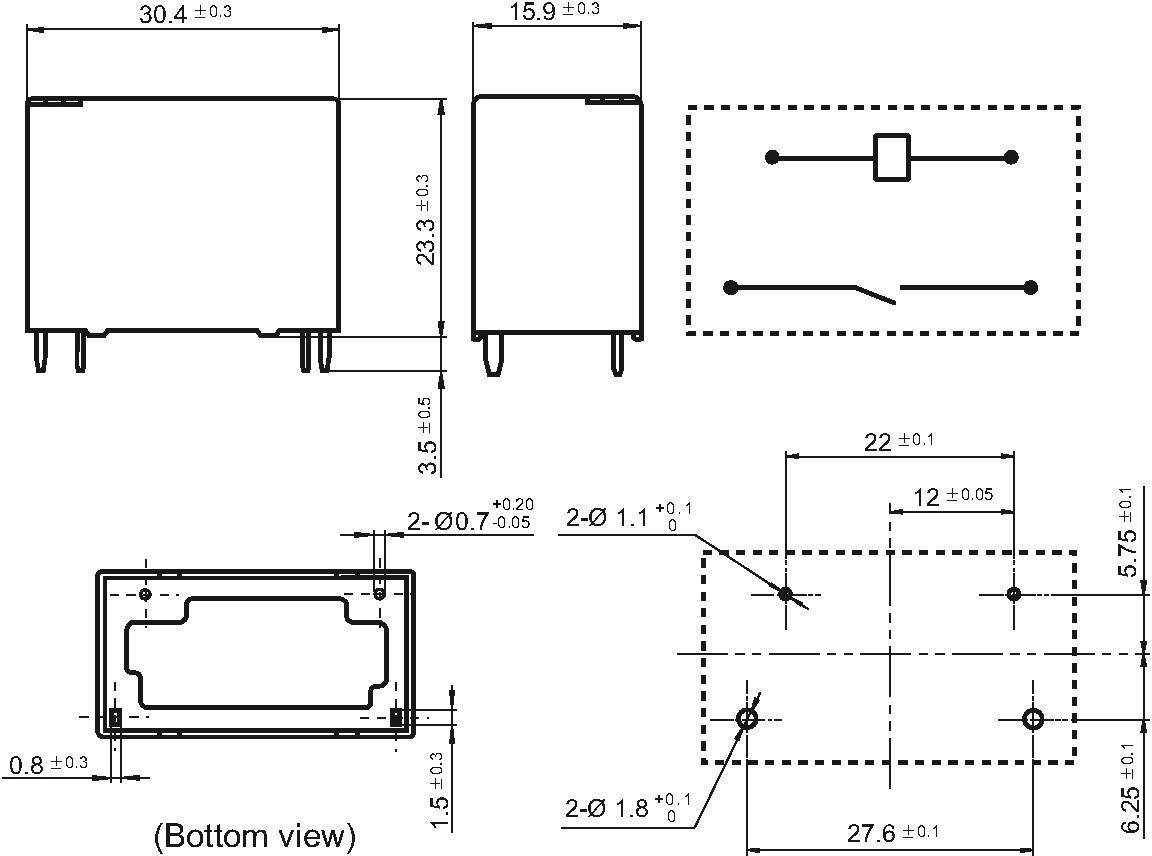

Diagramme de dessins techniques d'un boîtier rectangulaire avec des dimensions et des trous de perçage, représenté en vue de dessus et en vue latérale.

1/2

Photo non contractuelle

Type de produit

Relais pour circuits imprimés

Tension nominale de la bobine

12 V/DC

Type de commande

monostable, 1 bobine

Type de contact

1 NO (T)

Tension de contact (max.)

277 V/AC

Fiche technique (PDF)

Livraison avant le ven. 2 octobre

396 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (2,74 € / unité(s))

2,74 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Nos services :

Caractéristiques techniques

Courant de tenue aux chocs: (Bobine/Contact) 10000 V/AC
Puissance : 170 MW
Type : RTII (fluxfree)

Type de produit: Relais pour circuits imprimés

Type: HF161F-W/012-HT

Tension nominale de la bobine: 12 V/DC

Tension de fonctionnement (min.): 8.4 V/DC

Tension de fonctionnement (max.): 14.4 V/DC

Type de commande: monostable, 1 bobine

Résistance (bobine): 103 Ω

Type de contact: 1 NO (T)

Matériau du contact: AgSnO2

Tension de contact (max.): 277 V/AC

Courant de commutation (max.): 31 A

Puissance de coupure max.: 7750 VA

Ligne de fuite et distance dans l'air (bobine/contacts): 8 mm

Connexion: pin à souder

Température min.: -40 °C

Température max.: +60 °C

Longueur: 30.4 mm

Largeur: 15.9 mm

Hauteur: 23.3 mm

Dim.: (L x l x H) 30.4 x 15.9 x 23.3 mm

Contenu: 1 pc(s)

Conforme à la norme RoHS: oui

Documents et téléchargements

Fiche technique

Fiche technique 507557 Hongfa HF161F-W/012-HT Relais pour circuits imprimés 12 V/DC 31 A 1 NO (T) 1 pc(s)

Description

Relais de puissance avec ouverture de contact 1.5 mm. Fonctionnement économie d'énergie
Applications : systèmes photovoltaïques (conformes à VDE0126). Utilisable également pour les onduleurs (alimentations indépendantes).

Avertissement

Homologations : VDE, UL.

Description

Avertissement

Homologations : VDE, UL.
