Iduino ME234 Pilote moteur 1 pc(s) Convient pour (kits de développement): Arduino
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
9,16 €
3
6% = 0,53 €
8,63 €
5
8% = 0,73 €
8,43 €
10
10% = 0,88 €
8,28 €
25
11% = 1,03 €
8,13 €
50
13% = 1,21 €
7,95 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (9,16 € / unité(s))
9,16 €
HT
dont 0,02 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails

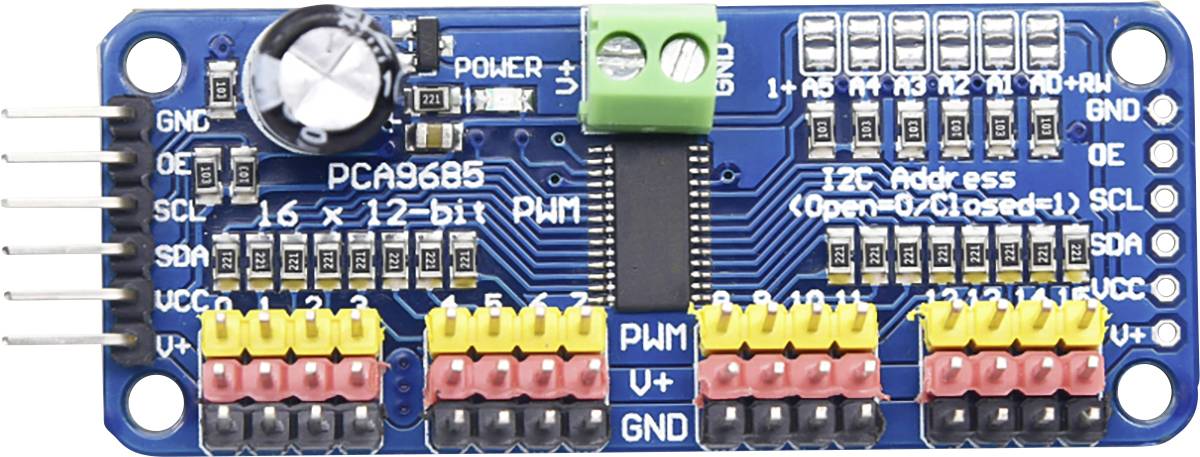

IDUINO PWM SERVO MOTEUR DRIVER I2C MODULE
- Cette carte / cette puce utilise une adresse I2C 7 bits entre 0x60-0x80 qui peut être sélectionnée avec des Jumpers
- Bloc de jonction pour l'alimentation électrique
- Protection contre l'inversion de polarité sur l'entrée du bornier
- LED verte Power Good
- Connecteurs à 3 pôles dans les groupes de 4, vous permettant de connecter 16 servos simultanément
- Design « à chaînes »
- Un emplacement pour placer un grand condensateur sur la ligne V + (si vous en avez besoin)
- Résistances prérésistances de 220 ohms sur toutes les lignes de sortie pour les protéger et rendre les LED de driver triviales
- Ponts à souder pour les 6 broches de sélection d'adresse
- Avec horloge intégrée
Caractéristiques techniques
- Type d'emballage
Bulk
- Type de produit
Pilote moteur
- convient pour
Arduino
- Interfaces
I²C
- Tension de sortie maximale
5 V
- Tension de sortie minimale
3.3 V
- Adapté à
Arduino
- Type d'outil
Driver de moteur
- Hauteur
15 mm
- Longueur
68 mm
- Largeur
25 mm
- Poids
10.6 g
- Convient pour
Arduino
- UKCA
non pertinent
- Emballage sans plastique
Emballage sans plastique
Documents et téléchargements
Fiche technique
Fiche technique 2315243 Iduino ME234 Pilote moteur 1 pc(s) Convient pour (kits de développement): Arduino
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2315243 Iduino ME234 Pilote moteur 1 pc(s) Convient pour (kits de développement): Arduino
Description
Contrairement à la famille TLC5940, vous n'avez pas besoin d'envoyer un signal continu qui lie votre microcontrôleur. Il fonctionne complètement librement !
Il est conforme à la norme 5 V was signifie que vous pouvez le commander à partir d'un microcontrôleur 3,3 V et contrôler en toute sécurité jusqu'à 6 sorties V (c'est une bonne chose si vous souhaitez commander des LED blanches ou bleues avec plus de 3,4 tensions de marche avant).
6 broches de sélection d'adresse qui vous permettent de câbler jusqu'à 62 sur un seul bus i2c, soit un total de 992 sorties - ce sont de nombreux servos ou LED une fréquence réglable PWM jusqu'à environ 1,6 kHz. De plus, il existe une résolution 12 bits pour chaque sortie - pour Servos, cela signifie une résolution d'environ 4us à une fréquence de mise à jour de 60 Hz. Sortie Push-pull ou Open-drain configurable et broche de sortie pour désactiver rapidement tout le monde Sorties
Ce texte a été traduit par une machine.
Il est conforme à la norme 5 V was signifie que vous pouvez le commander à partir d'un microcontrôleur 3,3 V et contrôler en toute sécurité jusqu'à 6 sorties V (c'est une bonne chose si vous souhaitez commander des LED blanches ou bleues avec plus de 3,4 tensions de marche avant).
6 broches de sélection d'adresse qui vous permettent de câbler jusqu'à 62 sur un seul bus i2c, soit un total de 992 sorties - ce sont de nombreux servos ou LED une fréquence réglable PWM jusqu'à environ 1,6 kHz. De plus, il existe une résolution 12 bits pour chaque sortie - pour Servos, cela signifie une résolution d'environ 4us à une fréquence de mise à jour de 60 Hz. Sortie Push-pull ou Open-drain configurable et broche de sortie pour désactiver rapidement tout le monde Sorties
Ce texte a été traduit par une machine.
