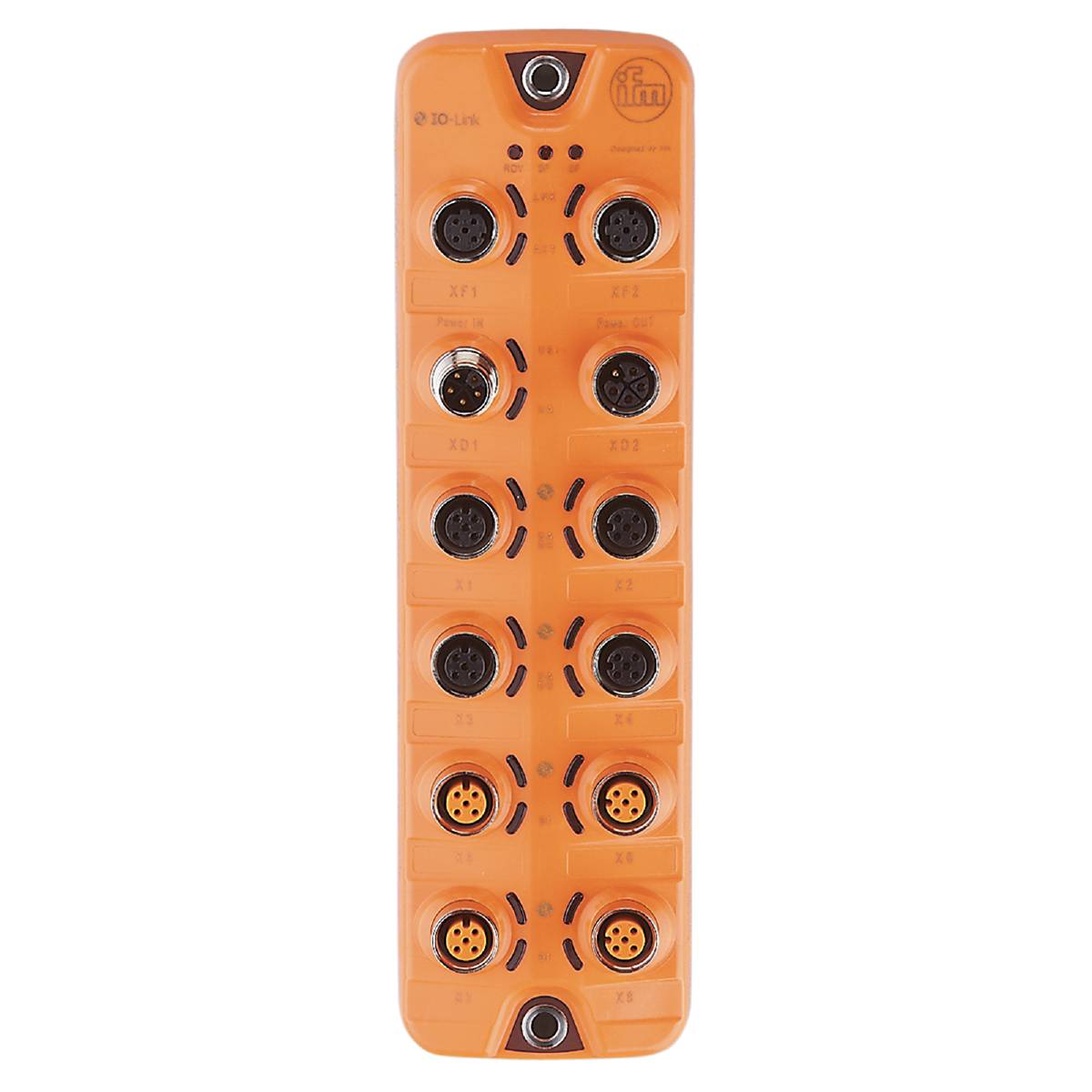

Photo non contractuelle
ifm Electronic AL1402 AL1402 Répartiteur actif Répartiteur multipôles 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Répartiteur actif
Type
AL1402
Indice de protection
IP65
IP66
IP67
Intensité max. admissible par prise
2 A
Température max.
60 °C
Fiche technique (PDF)
2 pièce(s)
Vente et expédition :
franco de port à partir de 100,00 €.- d'achat auprès de ce fournisseur
Nombre
Total
459,60 €
Livraison intracommunautaire (exonérée de TVA)
Livraison gratuite
Plus que 2 pièce(s) en stock !
Droit de retour de 14 jours inclus
Points forts et détails
ifm AL1402 IO-Link performance Line
- Alimentation en courant DAISY-Chain avec technologie de connexion M12 codée en L normalisée
- Limitation de courant réglable par port pour un fonctionnement sûr
- Mesure de la tension et du courant par port pour la surveillance de l'énergie
- Raccordement possible d'actionneurs jusqu'à 2 A.
- Modèle IO-Link développé selon les spécifications ACIDA des constructeurs automobiles
Caractéristiques techniques
- Nombre de sorties numériques : 12 ; (port IO-Link classe A : 4 x 1 ; port IO-Link classe B : 4 x 2)
- Nombre d'entrées numériques : 12 ; (port IO-Link classe A : 4 x 2 ; port IO-Link classe B : 4 x 1)
- Nombre d'entrées et de sorties : nombre d'entrées numériques : 12; nombre de sorties numériques : 12
- Nombre de ports classe A - IO-Link : 4
- Nombre de ports classe B - IO-Link : 4
- Température ambiante-1 [°C] : -25...60
- Application : modules d'E/S pour une utilisation sur le terrain
- Tension de fonctionnement [V] : 20...30 DC ; (US ; selon SEL/PEL)
- Fonction de boucle : alimentation en tension ; interface bus de terrain
- Nombre total d'entrées et de sorties : 16; (configurable)
- Poids [g] : 412.100
- Révision IO-Link - maître IO Master 1.1
- Interface de communication : Ethernet; IO-Link
- Protégé contre les courts-circuits : oui
- Résistance aux courts-circuits entrées numériques : oui
- Température de stockage [°C] : -25...85
- Max. Humidité relative admissible [%] : 90
- MTTF : 43
- Protocole - Ethernet - PROFINET : PROFINET
- Niveau de commutation élevé [V] : 11...30
- Niveau de commutation bas [V] : 0...5
- INDICE DE PROTECTION : IP 65 ; IP 66 ; IP 67
- Type de protection (NEMA 250) : 6P
- Indice de protection: III
- Connecteur : raccordement process - disposition des broches : 0017 - connecteur : M12 ; codage : A ; joint : FKM / Ethernet - disposition des broches : 0191 - connecteur : M12 ; codage : D ; joint : FKM / alimentation en tension EN - disposition des broches : 0210 - connecteur : M12 ; codage : L / alimentation en tension OUT - disposition des broches : 0211 - connecteur : M12 ; codage : L ; joint : FKM
- Consommation de courant [ma] : 300...3900; (US)
- Capacité de charge de courant totale - alimentation de l'actionneur_UA [A] : 8
- Charge de courant totale - alimentation du capteur_US [A] : 3,6
- Capacité de charge de courant par sortie - alimentation actuateur_UA [ma] : 2000
- Capacité de charge de courant par sortie - alimentation du capteur US [ma] : 2000
- Intensité de courant par port - alimentation actuateur_UA [A]: 2; (réglable: 0...2; réglage d'usine: 2)
- Capacité de charge de courant par port - alimentation du capteur US [A]: 2; (réglable: 0...2; réglage d'usine: 0,45)
- Taux de transfert - Ethernet - PROFINET : 100 Mbits/s.
- Norme de transmission - Ethernet - PROFINET : 100Base-TX
- Type de transmission - maître IO Master : COM1 (4,8 kBaud) ; COM2 (38,4 kBaud) ; COM3 (230,4 kBaud)
- Degré de pollution : 2
- Matériau du joint : FKM
- Alimentation électrique supplémentaire [V] : 20...30 DC ; (UA)
- Type de produit
Répartiteur actif
- Type
AL1402
IP65
IP66
IP67
- Intensité max. admissible par prise
2 A
- Température max.
60 °C
- Température min.
-25 °C
- Mode de raccordement (boîtier de distribution)
M12 femelle
Fiche M12
- Poids
0.3750 kg
- Référence fabricant
AL1402
- Contenu
1 pc(s)
- Conforme à la norme RoHS
oui
- Spécificités
avec limitation de courant
- Capacité de courant totale
8 A
- Capacité de charge par signal E/S
2000 mA
- Tension de fonctionnement min.
20 V/DC
- Tension de fonctionnement max.
30 V/DC
- UKCA
oui
