ifm Electronic AL1422 AL1422 Répartiteur actif Répartiteur multipôles 1 pc(s) Piece

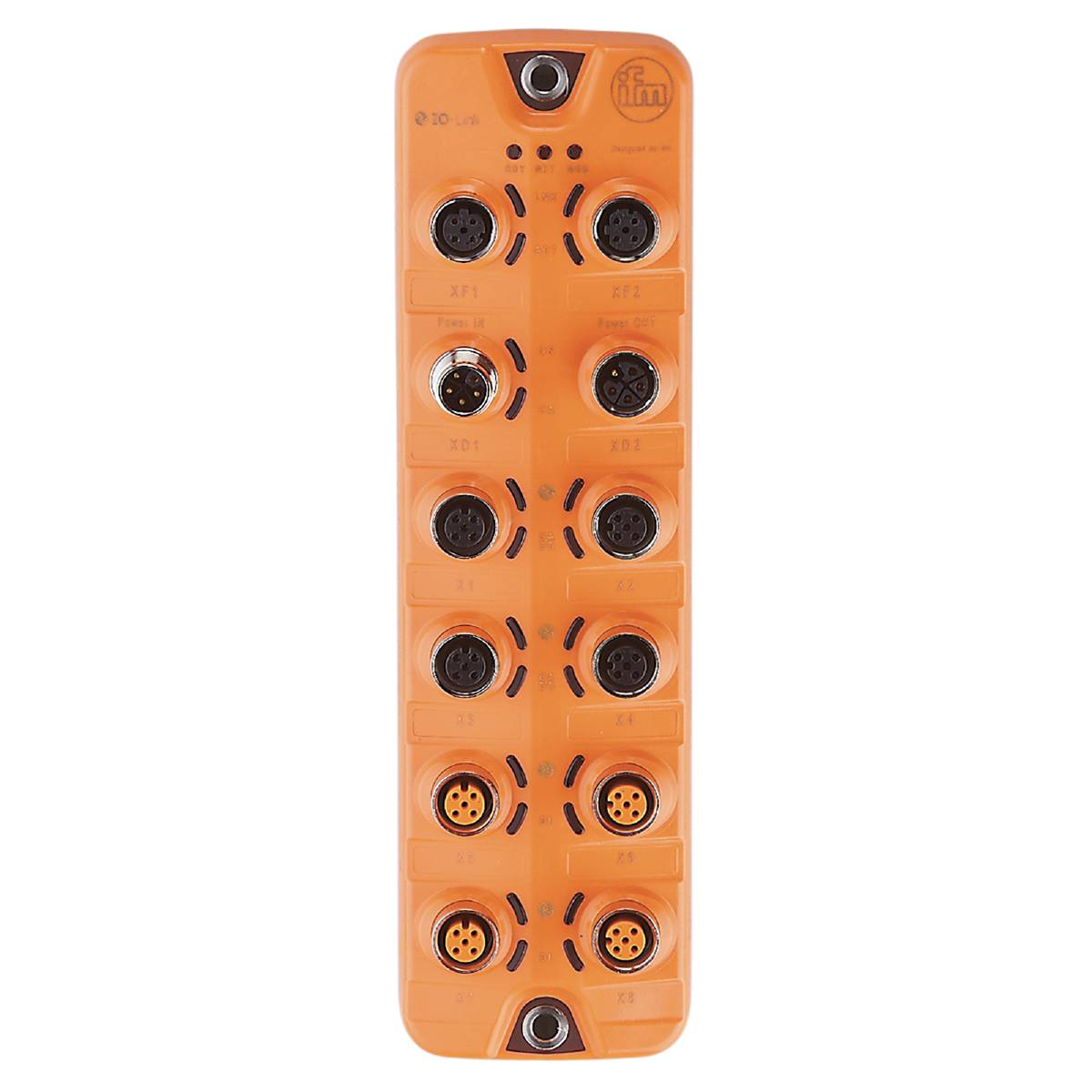

Un module d'E/S industriel orange avec douze connexions, adapté aux applications d'automatisation industrielle.

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Répartiteur actif

Nombre d'emplacements de signaux

Nombre de distributeurs

8 voies

Type

AL1422

Fiche technique (PDF)

Indisponible

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Total (632,50 € / unité(s))

632,50 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

ifm AL1422 IO-Link performance Line

Alimentation en courant DAISY-Chain avec technologie de connexion M12 codée en L normalisée
Limitation de courant réglable par port pour un fonctionnement sûr
Mesure de la tension et du courant par port pour la surveillance de l'énergie
Raccordement possible d'actionneurs jusqu'à 2 A.
Modèle IO-Link développé selon les spécifications ACIDA des constructeurs automobiles

Caractéristiques techniques

Nombre de sorties numériques : 12 ; (port IO-Link classe A : 4 x 1 ; port IO-Link classe B : 4 x 2)
Nombre d'entrées numériques : 12 ; (port IO-Link classe A : 4 x 2 ; port IO-Link classe B : 4 x 1)
Nombre d'entrées et de sorties : nombre d'entrées numériques : 12; nombre de sorties numériques : 12
Nombre de ports classe A - IO-Link : 4
Nombre de ports classe B - IO-Link : 4
Température ambiante-1 [°C] : -25...60
Application : modules d'E/S pour une utilisation sur le terrain
Tension de fonctionnement [V] : 20...30 DC ; (US ; selon SEL/PEL)
Fonction de boucle : alimentation en tension ; interface bus de terrain
Nombre total d'entrées et de sorties : 16; (configurable)
Poids [g] : 396 000
Révision IO-Link - maître IO Master 1.1
Interface de communication : Ethernet; IO-Link
Protégé contre les courts-circuits : oui
Résistance aux courts-circuits entrées numériques : oui
Température de stockage [°C] : -25...85
Max. Humidité relative admissible [%] : 90
MTTF : 43
Protocole - Ethernet - Ethernet/IP: Ethernet/IP
Niveau de commutation élevé [V] : 11...30
Niveau de commutation bas [V] : 0...5
INDICE DE PROTECTION : IP 65 ; IP 66 ; IP 67
Type de protection (NEMA 250) : 6P
Indice de protection: III
Connecteur : raccordement process - disposition des broches : 0017 - connecteur : M12 ; codage : A ; joint : FKM / Ethernet - disposition des broches : 0191 - connecteur : M12 ; codage : D ; joint : FKM / alimentation en tension EN - disposition des broches : 0210 - connecteur : M12 ; codage : L / alimentation en tension OUT - disposition des broches : 0211 - connecteur : M12 ; codage : L ; joint : FKM
Consommation de courant [ma] : 300...3900; (US)
Capacité de charge de courant totale - alimentation de l'actionneur_UA [A] : 8
Charge de courant totale - alimentation du capteur_US [A] : 3,6
Capacité de charge de courant par sortie - alimentation actuateur_UA [ma] : 2000
Capacité de charge de courant par sortie - alimentation du capteur US [ma] : 2000
Intensité de courant par port - alimentation actuateur_UA [A]: 2; (réglable: 0...2; réglage d'usine: 2)
Capacité de charge de courant par port - alimentation du capteur US [A]: 2; (réglable: 0...2; réglage d'usine: 0,45)
Taux de transfert - Ethernet - Ethernet/IP : 10 Mbits/s ; 100 Mbits/s.
Norme de transmission - Ethernet - Ethernet/IP: 10Base-T; 100Base-TX
Type de transmission - maître IO Master : COM1 (4,8 kBaud) ; COM2 (38,4 kBaud) ; COM3 (230,4 kBaud)
Degré de pollution : 2
Matériau du joint : FKM
Alimentation électrique supplémentaire [V] : 20...30 DC ; (UA)
