ifm Electronic AL1423 AL1423 Répartiteur actif Répartiteur multipôles 1 pc(s) Single

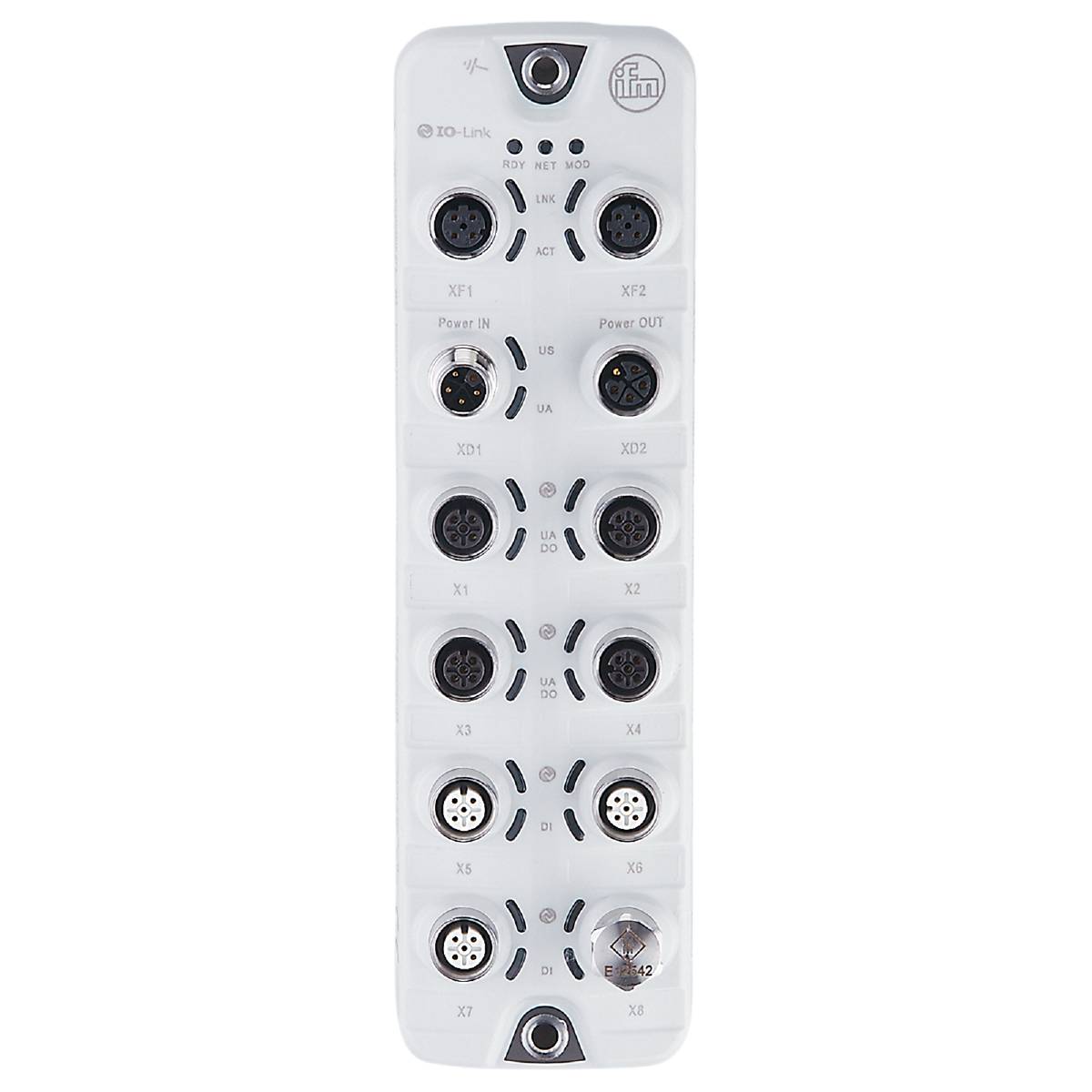

Connecteur modulaire industriel multiports circulaires avec voyants LED étiquetés, utilisé dans les systèmes d'automatisation.

Photo non contractuelle

Type d'emballage

Single

Type de produit

Répartiteur actif

Nombre d'emplacements de signaux

Nombre de distributeurs

8 voies

Type

AL1423

Fiche technique (PDF)

Livraison avant le mar. 20 octobre

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (704,17 € / unité(s))

704,17 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

ifm AL1423 IO-Link performance Line

Alimentation en courant DAISY-Chain avec technologie de connexion M12 codée en L normalisée
Limitation de courant réglable par port pour un fonctionnement sûr
Mesure de la tension et du courant par port pour la surveillance de l'énergie
Raccordement possible d'actionneurs jusqu'à 2 A.
Pour la connexion de jusqu'à huit appareils IO-Link

Caractéristiques techniques

Nombre de sorties numériques : 12 ; (port IO-Link classe A : 4 x 1 ; port IO-Link classe B : 4 x 2)
Nombre d'entrées numériques : 12 ; (port IO-Link classe A : 4 x 2 ; port IO-Link classe B : 4 x 1)
Nombre d'entrées et de sorties : nombre d'entrées numériques : 12; nombre de sorties numériques : 12
Nombre de ports classe A - IO-Link Master : 4
Nombre de ports classe B - IO-Link Master : 4
Température ambiante-1 [°C] : -25...60
Application : zone hygiénique ; modules d'E/S pour une utilisation sur le terrain
Tension de fonctionnement [V] : 20...28 DC ; (US ; selon SEL/PEL)
Fonction de boucle : alimentation en tension ; interface bus de terrain
Nombre total d'entrées et de sorties : 16; (configurable)
Poids [g] : 435.300
Révision IO-Link - maître IO Master 1.1
Interface de communication : Ethernet; IO-Link
Protégé contre les courts-circuits : oui
Résistance aux courts-circuits entrées numériques : oui
Température de stockage [°C] : -25...85
Max. Humidité relative admissible [%] : 90
MTTF : 43
Protocole - Ethernet - Ethernet/IP: Ethernet/IP
Niveau de commutation élevé [V] : 11...30
Niveau de commutation bas [V] : 0...5
Indice de protection : IP 65 ; IP 66 ; IP 67 ; IP 69K ; (utilisation avec capuchons d'obturation en acier inoxydable : IP 69K)
Type de protection (NEMA 250) : 6P
Indice de protection: III
Connecteur : raccord process - disposition des broches : 0017 - connecteur : M12 ; codage : A ; joint : EPDM / Ethernet - disposition des broches : 0191 - connecteur : M12 ; codage : D ; joint : EPDM / alimentation en tension - disposition des broches : 0210 - connecteur : M12 ; codage : L / alimentation en tension OUT - disposition des broches : 0211 - connecteur : M12 ; codage : L ; joint : EPDM
Consommation de courant [ma] : 300...3900; (US)
Capacité de charge de courant totale - alimentation de l'actionneur_UA [A] : 8
Charge de courant totale - alimentation du capteur_US [A] : 3,6
Capacité de charge de courant par sortie - alimentation actuateur_UA [ma] : 2000
Capacité de charge de courant par sortie - alimentation du capteur US [ma] : 2000
Intensité de courant par port - alimentation actuateur_UA [A]: 2; (réglable: 0...2; réglage d'usine: 2)
Capacité de charge de courant par port - alimentation du capteur US [A]: 2; (réglable: 0...2; réglage d'usine: 0,45)
Taux de transfert - Ethernet - Ethernet/IP : 10 Mbits/s ; 100 Mbits/s.
Norme de transmission - Ethernet - Ethernet/IP: 10Base-T; 100Base-TX
Type de transmission - maître IO Master : COM1 (4,8 kBaud) ; COM2 (38,4 kBaud) ; COM3 (230,4 kBaud)
Degré de pollution : 2
Matériau du joint : EPDM
Alimentation électrique supplémentaire [V] : 20...30 DC ; (UA)
