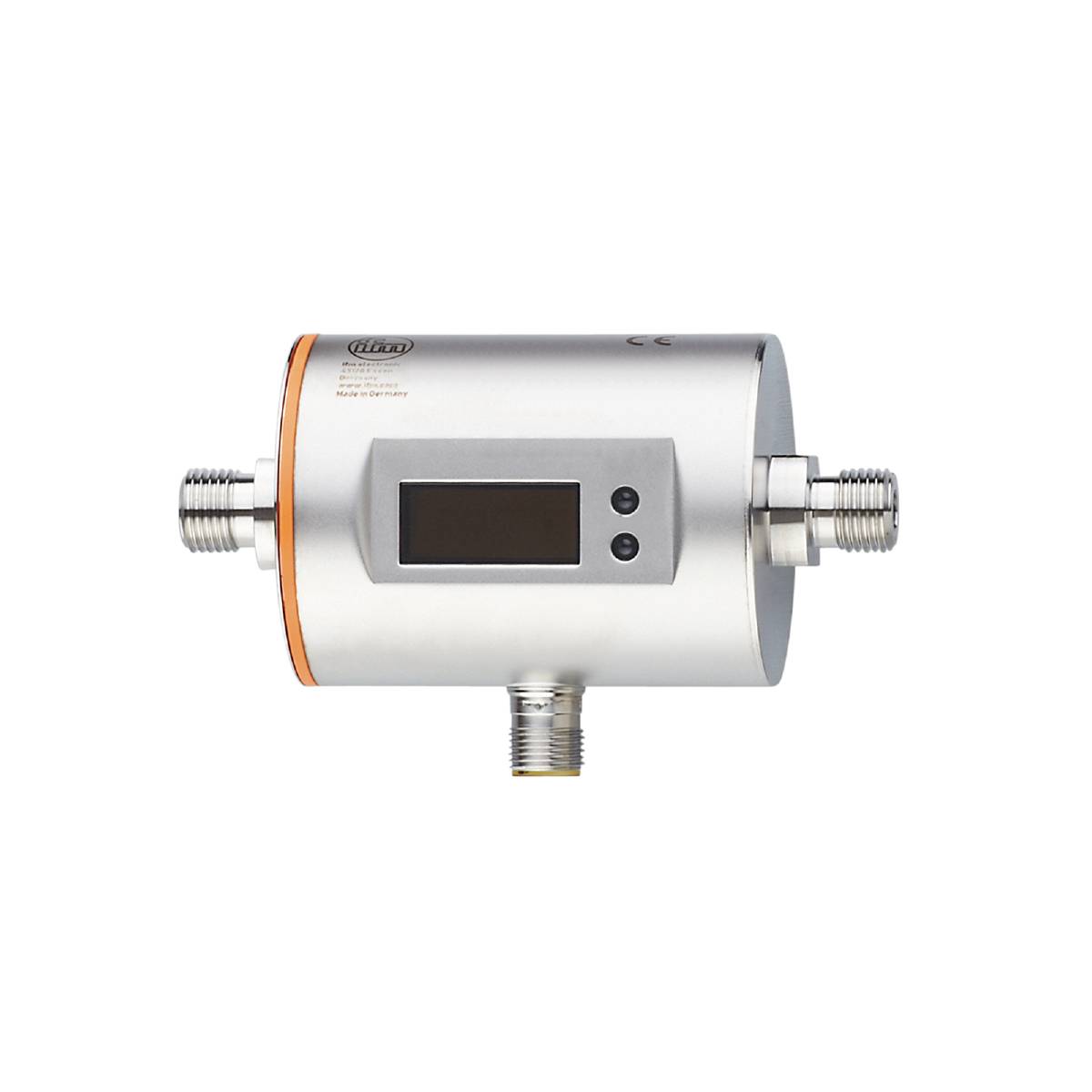

ifm Electronic Capteur de débit magnétique-inductif SM4100 SM4100 Tension de fonctionnement (gamme): 18 - 30 V/DC Plage
EAN :
Ref. fabricant :
Code produit :
Type de produit
Capteur de débit magnétique-inductif
Tension de fonctionnement min.
18 V/DC
Tension de fonctionnement max.
30 V/DC
Plage de mesure (max.)
3 l/min
Type
SM4100
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
829,17 €
3
2% = 20,24 €
808,93 €
5
3% = 28,28 €
800,89 €
10
4% = 33,67 €
795,50 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (829,17 € / unité(s))
829,17 €
HT
dont 0,06 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Capteur de débit magnéto-inductif ifm SM4100
- Mesure précise du débit, de la consommation et de la température du milieu
- Haute précision, reproductibilité et dynamique de mesure
- Avec sortie de commutation, analogique et d'impulsion
- Affichage LED à 4 chiffres facile à lire
- Utilisation confortable via les touches ou le paramétrage via IO-Link
Caractéristiques techniques
- Tension de sortie analogique [V] : 0...10 ; (évolutif)
- Courant de sortie analogique [ma] : 4...20 ; (évolutif)
- Point d'onde analogique - contrôle de la température [°C] : 0...80
- Point d'analyse AEP [ml/min] : 600...3000
- Point de départ analogique - contrôle de la température [°C] : -20...60
- Point de départ analogique ASP [ml/min] : 0...2400
- Dynamique de réponse T05 / T09 - surveillance de la température [s] : T09 = 40 (Q > 1 l/min)
- Temps de réponse - contrôle de courant [s] : 0,15 ; (DAP = 0, T19)
- Nombre de sorties analogiques : 1
- Nombre de sorties numériques : 2
- Nombre d'entrées et de sorties : nombre de sorties numériques : 2 ; nombre de sorties analogiques : 1
- Affichage : écran : 6 x LED, vert (ml/min, l/h, l, m3, °C, 10 °C) ; état de commutation : 2 x LED, jaune ; valeurs mesurées : affichage alphanumérique, 4 chiffres ; programmation : affichage alphanumérique, 4 chiffres
- Plage d'affichage [ml/min] : -1999...3600
- Résistance à la pression [MPa] : 1
- Longueur d'impulsion - contrôle du débit [s] : 0,008...2
- Révision IO-Link : 1.1
- Norme SDCI : IEC 61131-9
- Type de transmission IO-Link : COM2 (38,4 kBaud)
- Température ambiante-1 [°C] : -10...60
- Application : fonction totalisateur ; pour une utilisation industrielle
- Résolution [ml/min] : 1
- Résolution - contrôle de la température [°C] : 0.2
- Modèle de protection contre les courts-circuits : cadencé
- Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
- Signal de sortie : signal de commutation ; signal analogique ; signal d'impulsion ; IO-Link ; (configurable)
- Classe de port maître requise : A.
- Temps de mise en veille [s] : 5
- Caractéristique spéciale : contacts dorés
- Tension de fonctionnement [V] : 18...30 DC ; (selon SEL/PEL)
- Atténuation valeur process DAP - contrôle de courant [s] : 0...5
- Intensité de courant durable de la sortie de commutation DC [ma] : 200
- Résistance à la pression [bar] : 10
- Directive sur les équipements sous pression : bonnes pratiques d'ingénierie ; utilisable pour les supports du groupe de fluides 2 ; supports du groupe de fluides 1 sur demande
- Entrées : set de compteurs
- Temps de temporisation réglable DS, dr - contrôle de courant [s] : 0...50
- Version électrique : PNP/NPN
- Précision - contrôle de la température [K] : ± 2,5 (Q > 0,5 l/min)
- Précision (dans la plage de mesure) - contrôle de courant : +/- (2% MW + 0,5% MEW)
- Nombre total de sorties : 2
- Poids [g]: 537.000
- Sortie d'impulsion : compteur de débit
- Qualité d'impulsion - contrôle du débit : 1...3000 ml
- Par paliers de - surveillance de la température [°C] : 0.2
- Interface de communication : IO-Link
- Protection contre les courts-circuits : oui
- Température de stockage [°C] : -25...80
- MAWP pour les applications conformément à CRN [bar] : 5.5
- Max. Bürde [Ω]: 500
- max. Chute de tension sortie de commutation DC [V] : 2
- Milieux : liquides conducteurs ; eau ; milieux à base d'eau
- Température moyenne [°C] : 0...60
- Plage de mesure [l/min] : 0,005...3
- Plage de mesure [ml/min] : 5...3000
- Plage de mesure - contrôle de la température [°C] : -20...80
- Min. Résistance de charge [Ω] : 2000
- Min. Durée du cycle de traitement [ms] : 4
- Montage : raccordement à un tuyau via un adaptateur
- MTTF : 144
- Possibilités de paramétrage : surveillance du débit ; compteur de quantité ; compteur de présélection ; surveillance de la température ; hystérésis / fenêtre ; contact NO/NF; logique de commutation; sortie courant/tension/impulsion; temps de dérivation; écran désactivable; unité d'affichage
- Profil : capteur Smart : variable process Data ; identification de l'appareil, diagnostic de l'appareil
- Raccord process : raccord fileté G 1/4 DN6 à joint plat
- Données de processus analogiques : 3
- Données de processus binaires : 2
- Point de commutation RP [ml/min] : 5...2984
- Point de commutation RP - contrôle de la température [°C] : -19,6...79,6
- Point de commutation SP [ml/min] : 20...3000
- Point de commutation SP - contrôle de la température [°C] : -19,2...80
- Suppression de la quantité de légèreté LFC [ml/min] : < 60
- Indice de protection : IP67
- Indice de protection: III
- Mode SIO : oui
- Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A ; contacts : dorés
- Consommation de courant [ma] : < 80
- Résistant aux surcharges : oui
- Protection contre l'inversion de polarité : oui
- Matériaux en contact avec Medium : 1.4404 (acier inoxydable / 316L) ; PEEK ; EPDM
- Précision de répétition - contrôle de courant : +/- 0,2 % MEW
- Type de produit
Capteur de débit magnétique-inductif
- Type
SM4100
- Tension de fonctionnement min.
18 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
18 - 30 V/DC
- Branchement
M12
- Sorties
PNP
NPN
- Température min. des médias
0 °C
- Température max. des médias
60 °C
- Pression de service (max.)
10 bar
- Plage de mesure (min.)
0.005 l/min
- Plage de mesure (max.)
3 l/min
- Plage de mesure
0.005 - 3 l/min
- Température ambiante min.
-10 °C
- Température ambiante max.
60 °C
- Contenu
1 pc(s)
- Conforme à la norme RoHS
oui
- UKCA
non pertinent
Documents et téléchargements
Fiche technique
Fiche technique 3321690 ifm Electronic Capteur de débit magnétique-inductif SM4100 SM4100 Tension de fonctionnement (gamme): 18 - 30 V/DC Plage
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3321690 ifm Electronic Capteur de débit magnétique-inductif SM4100 SM4100 Tension de fonctionnement (gamme): 18 - 30 V/DC Plage
Description
Capteur de débit magnéto-inductif ifm SM4100
