ifm Electronic Capteur de pression 1 pc(s) PF2953 -0.1 MPa à 2.5 MPa M12 1 NF (R), 1 NO (T), analogique Piece
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Piece
Type de produit
Capteur de pression
Branchement
M12
Modèle
pression relative
Gamme de mesure (pression) (max.)
2.5 MPa
Fiche technique (PDF)
50 pièce(s)
Vente et expédition :
franco de port à partir de 199,00 €.- d'achat auprès de ce fournisseur
Nombre
Total
647,15 €
Livraison intracommunautaire (exonérée de TVA)
Livraison gratuite
Vous bénéficiez déjà de la meilleure offre pour cette quantité.
Notre offre
Points forts et détails

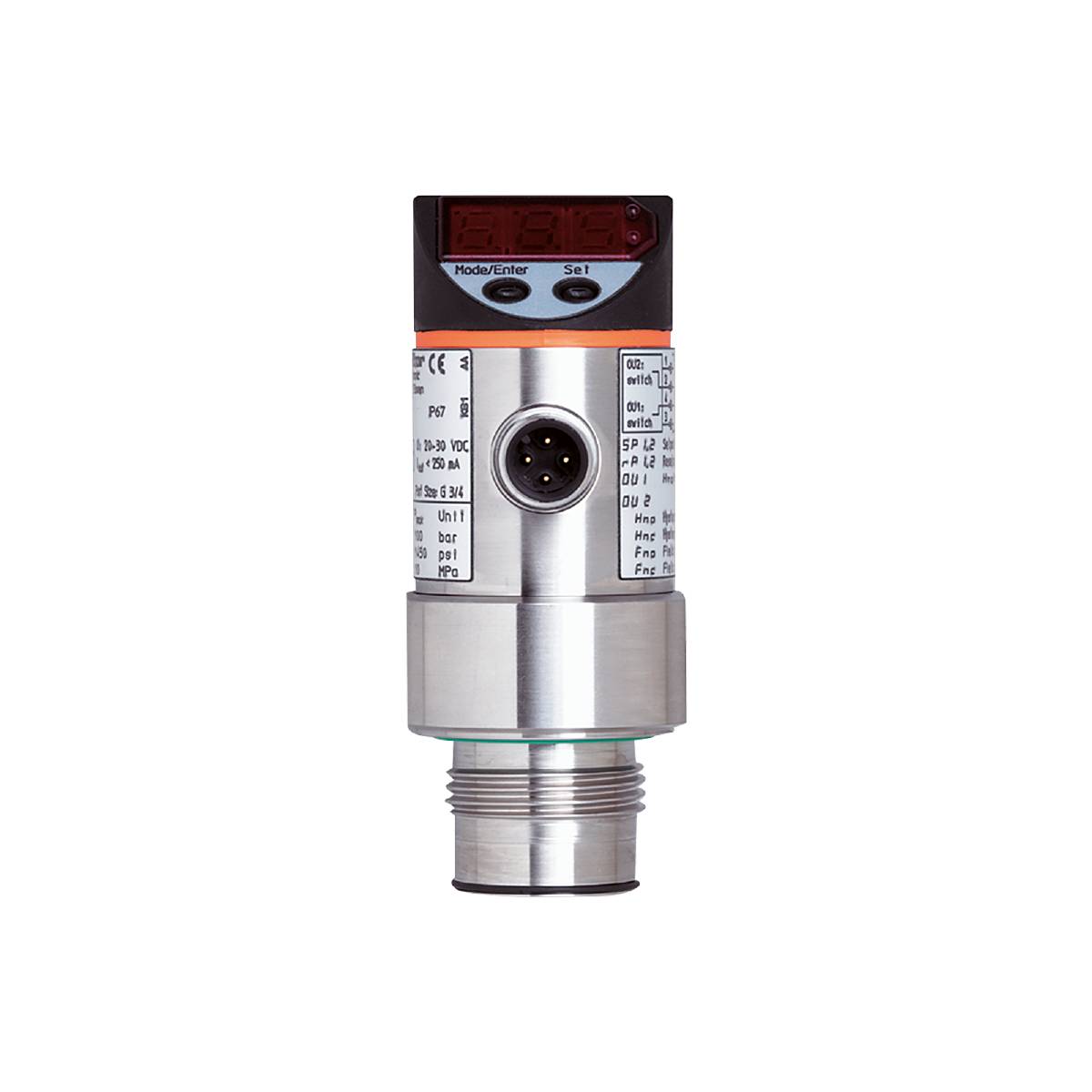

Capteur de pression électronique ifm PF2953
- Mesure combinée du niveau et détection de la limite avec sortie analogique/de commutation
- Sortie analogique et de commutation programmable
- Stabilité à long terme grâce à une précision de répétition élevée et une faible déviation de la courbe caractéristique
- Design hygiénique pour répondre aux besoins de l'industrie alimentaire et des boissons
- Montage en façade dans des conteneurs, des réservoirs et des tuyaux
Caractéristiques techniques
- Tension de sortie analogique [V] : 0...10 ; (évolutif 1:4)
- Courant de sortie analogique [ma] : 4...20 ; (évolutif 1:4)
- Point d'analyse [bar] : 5,3...25
- Point d'articulation analogique [MPa] : 0,53...2,5
- Point d'onde analogique [psi] : 76...363
- Point de départ analogique [bar] : -1...18,8
- Point de départ analogique [MPa] : -0,1...1,88
- Point de départ analogique [psi] : -15...272
- Temps de réponse [ms] : < 3
- Nombre de sorties analogiques : 1
- Nombre de sorties numériques : 2
- Nombre d'entrées et de sorties : nombre de sorties numériques : 2 ; nombre de sorties analogiques : 1
- Affichage : état de commutation : 2 x LED, rouge ; affichage fonctionnel : affichage LED à 7 segments ; valeurs mesurées : affichage LED à 7 segments
- Unité d'affichage : bar; psi; MPa
- Résistance à la pression [MPa] : 10
- Résistance à la pression [psi] : 1450
- Par paliers de [MPa] : 0,01
- Déviation de la courbe caractéristique : < ± 0,6 ; (Turn down 1:1, linéarité, y compris l'hystérésis et la répétabilité, réglage du point limite selon DIN en IEC 62828-1)
- Écart de linéarité - écart de pourcentage : < ± 0,5 ; (Turn down 1:1)
- Plage de mesure [MPa] : -0,1...2,5
- Min. Pression d'éclatement [MPa] : 20
- Point de réarmement RP [MPa] : -0,09...2,49
- Point de commutation SP [MPa] : -0,08...2,5
- Température ambiante-1 [°C] : -25...80
- Précision de répétition de la plage de pourcentage : < ± 0,1 ; (en cas de variations de température : < 10 K ; Turn down : 1:1)
- Application : affleurant à l'avant pour l'industrie alimentaire et des boissons
- Modèle de protection contre les courts-circuits : cadencé
- Fonction de sortie : contact normalement ouvert / contact normalement fermé ; (paramétrable)
- Signal de sortie : signal de commutation ; signal analogique ; (configurable)
- Temps de mise en veille [s] : 0,2
- Caractéristique spéciale : contacts dorés
- Tension de fonctionnement [V] : 20...30 DC
- Atténuation sortie analogique dAA niveaux [s] : 0 - 0,1 - 0,5 - 2
- Atténuation valeur de processus DAP [s] : 0...4
- Intensité de courant durable de la sortie de commutation DC [ma] : 250
- Type d'impression : pression relative ; vide
- Résistance à la pression [bar] : 100
- Version électrique : PNP/NPN
- Nombre total de sorties : 2
- Poids [g] : 269.650
- Ecart d'hystérésis : < ± 0,1; (Turn down 1:1)
- Par paliers de [bar] : 0.1
- Par paliers de [psi] : 1
- Protection contre les courts-circuits : oui
- Température de stockage [°C] : -40...100
- Stabilité à long terme : < 0,1 ; (Turn down 1:1 ; par an)
- Max. Temps de montée sortie analogique [ms] : 3
- Max. Bürde [Ω] : (UB - 10 V) / 20 ma
- max. Chute de tension sortie de commutation DC [V] : 2
- Milieux : supports solides et solides ; milieux liquides et gazeux
- Température moyenne [°C] : -25...80
- Plage de mesure [bar] : -1...25
- Plage de mesure [psi] : -15...363
- Min. Pression de rupture [bar] : 200
- Min. Pression de rupture [psi] : 2900
- Min. Cycles d'impression : 100 millions
- Min. RÉSISTANCE D'ISOLATION [MΩ] : 100 ; (500 V DC)
- Min. Résistance de charge [Ω] : 2000
- Montage : boîtier pivotant 350°
- MTTF : 170
- Possibilités de paramétrage : hystérésis / fenêtre ; contact NO / NF ; logique de commutation ; sortie courant/tension ; atténuation ; réglage de la valeur d'affichage; écran pivotant/désactivable; unité d'affichage; point zéro; portée
- Raccord process : raccord fileté G 3/4 filetage extérieur
- Point de commutation RP [bar] : -0,9...24,9
- Point de commutation RP [psi] : -13...362
- Fréquence de commutation DC [Hz] : < 170
- Point de commutation SP [bar] : -0,8...25
- Point de commutation SP [psi] : -12...363
- Indice de protection : IP67
- Indice de protection: III
- Connecteur : disposition des broches : 0001 - connecteur : 1 x M12 ; codage : A ; contacts : dorés
- Consommation de courant [ma] : < 60
- Coefficient de température point zéro < : ± 0,1; (0...80 °C)
- Coefficient de température de la plage : < +0,2 ; (0...80 °C)
- Sans rêve : oui
- Résistant aux surcharges : oui
- Protection contre l'inversion de polarité : oui
- Watchdog intégré : oui
- Matériaux en contact avec Medium : céramique (99,9 % Al2O3) ; 1.4435 (acier inoxydable / 316L) ; surface : Ra < 0,4 / Rz 4 ; PTFE
- Type d'emballage
Piece
- Type de produit
Capteur de pression
- Type
PF2953
- Branchement
M12
- Modèle
pression relative
- Sorties
PNP
NPN
- Signal de sortie (min.)
4 mA
- Sortie de signal max.
20 mA
- Interfaces
mâle M12
- Gamme de mesure (pression) minimale
-0.1 MPa
- Gamme de mesure (pression) (max.)
2.5 MPa
- Plage de mesure (pression)
-0.1 MPa à 2.5 MPa
- Tension de fonctionnement min.
20 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
20 - 30 V/DC
- Type de contact
1 NF (R)
1 NO (T)
analogique
- Pression d'éclatement
200 bar
- Raccord tuyau
Filetage extérieur G3/4
- Température min.
-25 °C
- Température max.
80 °C
- Poids
269.650 g
- Conforme à la norme RoHS
oui
- Contenu
1 pc(s)
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3321731 ifm Electronic Capteur de pression 1 pc(s) PF2953 -0.1 MPa à 2.5 MPa M12 1 NF (R), 1 NO (T), analogique Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3321731 ifm Electronic Capteur de pression 1 pc(s) PF2953 -0.1 MPa à 2.5 MPa M12 1 NF (R), 1 NO (T), analogique Piece
Description
Capteur de pression électronique ifm PF2953
