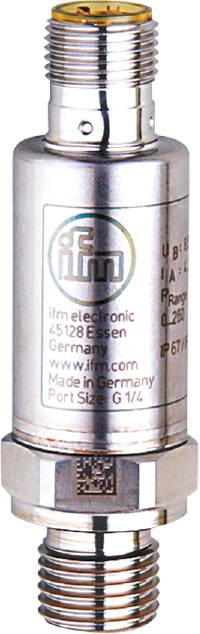

ifm Electronic Capteur de pression 1 pc(s) PU5401 0 MPa à 25 MPa M12 analogique

Photo non contractuelle

Type de produit

Capteur de pression

Branchement

M12

Modèle

surpression

Gamme de mesure (pression) (max.)

25 MPa

Tension de fonctionnement max.

36 V/DC

Fiche technique (PDF)

Livraison le ven. 18 septembre

15 pièce(s)

Vente et expédition :

Automation24 FR CGV

franco de port à partir de 100,00 €.- d'achat auprès de ce fournisseur

Nombre

pièce(s)

Total

107,90 €

Livraison intracommunautaire (exonérée de TVA)

Livraison gratuite

Vous bénéficiez déjà de la meilleure offre pour cette quantité.

Notre offre

Conrad Electronic

CGV et Politique de retour

Livraison avant le mar. 6 octobre

frais de port

204,16 €

Signaler un incident juridique

Points forts et détails

Capteur de pression électronique ifm PU5401

Détection fiable de la pression du système dans les applications industrielles
Résistance élevée aux chocs et aux vibrations
Très bonne précision de répétition et faible déviation de la courbe caractéristique
Durée de vie de plus de 60 millions de cycles d'impression
Boîtier en acier inoxydable compact et robuste pour une utilisation dans des conditions de montage étroites

Caractéristiques techniques

Tension de sortie analogique [V] : 0...10
Nombre de sorties analogiques : 1
Nombre d'entrées et de sorties : nombre de sorties analogiques : 1
Résistance à la pression [MPa] : 62,5
Résistance à la pression [psi] : 9060
Déviation de la courbe caractéristique : < ± 0,5 ; (avec dérive de vissage, erreur de point zéro et de tension, non-linéarité, hystérésis)
Écart de linéarité - écart de pourcentage : < ± 0,1 (BFSL) / ± < 0,2 (LS)
Plage de mesure [MPa] : 0...25
Min. Pression d'éclatement [MPa] : 120
Température ambiante-1 [°C] : -40...90
Précision de répétition de la plage de pourcentage : < ± 0,05 ; (en cas de variations de température : < 10 K)
Couple de serrage [Nm] : 25...35 ; (couple recommandé ; en fonction de la lubrification, du joint et de la charge de compression)
Application : pour une utilisation industrielle
Signal de sortie : signal analogique
Temps de mise en veille [s] : < 0,1
Tension de fonctionnement [V] : 16...36 DC
Raccord process joint : FKM (DIN en ISO 1179-2)
Elément de régulation présent : non (rééquipement possible)
Type d'impression : pression relative
Résistance à la pression [bar] : 625
Directive sur les équipements sous pression : bonnes pratiques d'ingénierie ; utilisable pour les supports du groupe de fluides 2 ; supports du groupe de fluides 1 sur demande
Nombre total de sorties : 1
Poids [g] : 59.500
Ecart d'hystérésis : < ± 0,2
Protégé contre les courts-circuits : oui
Température de stockage [°C] : -40...100
Stabilité à long terme : < ± 0,1 ; (par 6 mois)
Milieux : liquides et gazeux
Température moyenne [°C] : -40...90
Plage de mesure [bar] : 0...250
Plage de mesure [psi] : 0...3625
Min. Pression de rupture [bar] : 1200
Min. Pression de rupture [psi] : 17400
Min. Cycles d'impression : 60 millions ; (à une pression nominale de 1,2)
Min. RÉSISTANCE D'ISOLATION [MΩ] : 100 ; (500 V DC)
Min. Résistance de charge [Ω] : 2000
MTTF 762
Raccord process : raccord fileté G 1/4 filetage extérieur (DIN en ISO 1179-2)
INDICE DE PROTECTION : IP 67 ; IP 69K
Indice de protection: III
Temps de réponse de saut sortie analogique [ms] : 1
Connecteur : disposition des broches : 0174 - connecteur : 1 x M12 ; codage : A
Consommation de courant [ma] : < 12
Coefficient de température point zéro et plage : < ± 0,1 (-25...90 °C) / < ± 0,2 (-40...-25 °C)
Résistant aux surcharges : oui
Résistance au vide [mbar] : -1000
Protection contre l'inversion de polarité : oui
Matériaux en contact avec Medium : 1.4542 (acier inoxydable / 17-4 PH / 630)
