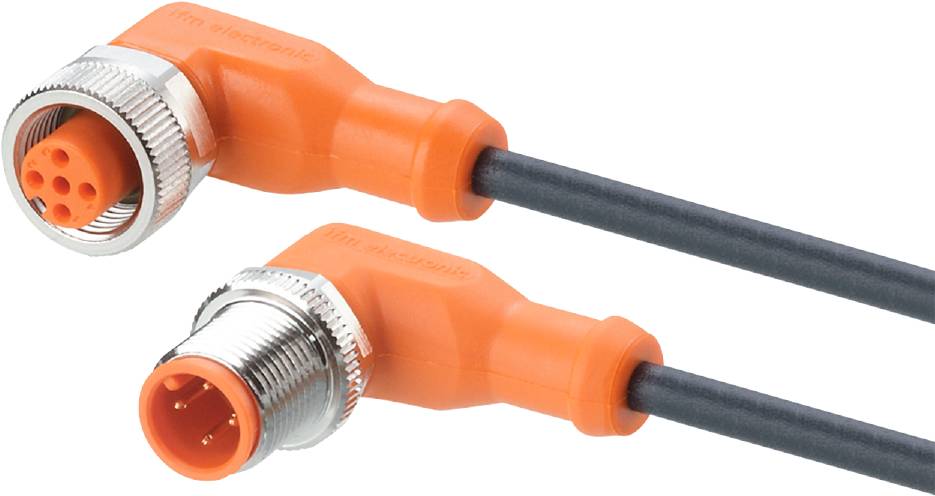

ifm Electronic EVC030 Jonction M12 mâle, coudé, femelle, coudé 0.3 m Nombre de pôles: 4, 5 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Jonction
Forme
mâle, coudé
femelle, coudé
Coté A
M12
Coté de raccordement B
M12
Nombre de pôles
4
5
Fiche technique (PDF)
1 pièce(s)
Vente et expédition :
franco de port à partir de 100,00 €.- d'achat auprès de ce fournisseur
Nombre
Total
18,80 €
Livraison intracommunautaire (exonérée de TVA)
9,16 €
Plus que 1 pièce(s) en stock !
Vous bénéficiez déjà de la meilleure offre pour cette quantité.
Notre offre
Points forts et détails
Câble de connexion ifm EVC030
- Résistant aux huiles et aux lubrifiants de refroidissement
- Etanchéité durable et fiable même en cas de montage sans outil
- Indice de protection élevé pour répondre aux besoins des environnements industriels difficiles
- Résistant aux vibrations et aux chocs grâce à l'écrou-raccord avec protection anti-vibration
- Protection fiable du joint torique contre la destruction par une butée mécanique fixe
Caractéristiques techniques
- Dimensions [mm] : 30,5 x 15,5 x 36,5
- Capacité de la chaîne de traction : rayon de courbure en cas d'utilisation flexible : min. 10 x diamètre du câble ; vitesse de déplacement : max. 3,3 m/s pour une longueur de déplacement horizontale de 5 m et max. Accélération de 5 m/s²; cycles de flexion: > 5 millions Mio; contrainte de torsion: ± 180 °/M.
- Capacité de la chaîne de remorquage : oui
- Température ambiante-1 [°C] : -25...90
- Caractéristique spéciale : sans silicone ; sans halogène ; contacts dorés ; aptitude à la chaîne de traction
- TENSION DE FONCTIONNEMENT [V] : < 250 AC / < 300 DC
- Poids [g] : 44.600
- Câble : 2. - Câble : 0,3 m, PUR, sans halogène, noir, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)
- Humidité du roulement [%] : 10...100
- Température de stockage [°C] : -25...55
- INDICE DE PROTECTION : IP 65; IP 67; IP 68; IP 69K
- Classe de protection : II
- Sans silicone : oui
- Connecteur : 1.connecteur - disposition des broches : 0001 - connecteur : 1 x M12, coudé ; codage : A ; corps de poignée : TPU, orange ; encliquetage : laiton, nickelé; contacts : dorés; couple de serrage : 0,6...1,5 Nm / 3.prise - disposition des broches : 0017 - connecteur : 1 x M12, coudé ; codage : A ; corps de poignée : TPU, orange ; verrouillage : laiton, nickelé; joint : FKM; contacts : dorés; couple de serrage : 0,6...1,5 Nm
- Capacité de charge totale [A] : 4
- La température ambiante se déplace [°C] : -25...90
- Matériau du joint : FKM
- Matériau du corps de la poignée : TPU
- Matériau de l'écrou-raccord : laiton, nickelé
- Type
EVC030
- Type de produit
Jonction
- Forme
mâle, coudé
femelle, coudé
- Coté A
M12
- Coté de raccordement B
M12
- Nombre de pôles
4
5
- Longueur de câble
0.3 m
- Materiau de la gaine
PUR
- Tension nominale
250 V/AC
300 V/DC
- Section de raccordement (max.)
0.34 mm²
- Ø extérieur
4.3 mm
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Connexion
connecteur mâle M12
- Type de filetage côté du raccordement
M12
- Type de filetage connexion des câbles et montage
M12
- Codification
A
A
- Matériau du contact
doré
- Revêtement du contact
doré
- Section max.
0.34 mm²
IP67/IP69K
- Spécificités
sans halogène
- Température min.
-25 °C
- Température max.
90 °C
- Référence fabricant
EVC030
- Contenu
1 pc(s)
- Diamètre de câble
4.3 mm
- Conforme à la norme RoHS
oui
- UKCA
oui
