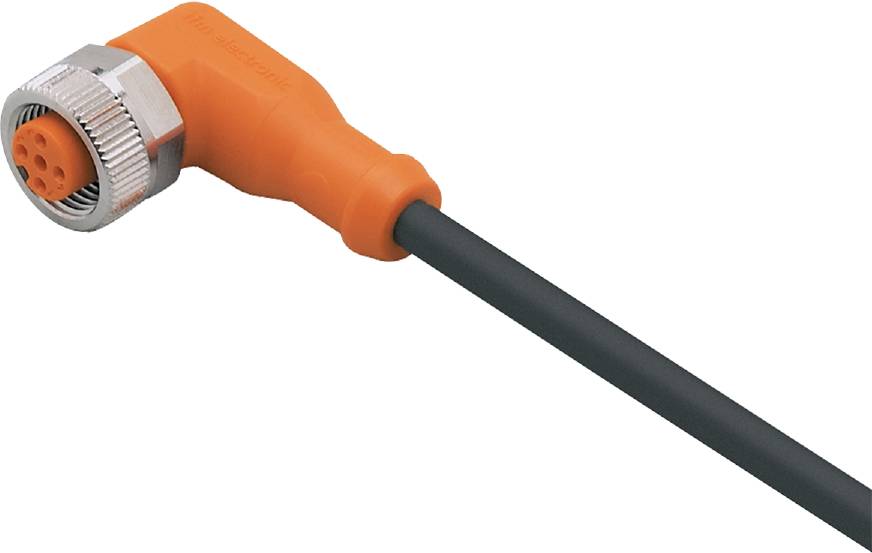

ifm Electronic EVC541 Câble de raccordement M12 femelle, coudé 2 m Nombre de pôles: 5 1 pc(s) Piece
EAN :
Ref. fabricant :
Code produit :
Type de produit
Câble de raccordement
Forme
femelle, coudé
Norme de connecteur
Connectique Sensorik
Coté A
M12
Coté de raccordement B
extrémités ouvertes
Fiche technique (PDF)
6 pièce(s)
Vente et expédition :
franco de port à partir de 100,00 €.- d'achat auprès de ce fournisseur
Nombre
Total
17,20 €
Livraison intracommunautaire (exonérée de TVA)
9,16 €
Plus que 6 pièce(s) en stock !
Vous bénéficiez déjà de la meilleure offre pour cette quantité.
Notre offre
Points forts et détails
Câble de raccordement ifm, série E-541, avec prise femelle
- Résistant aux huiles et aux lubrifiants de refroidissement
- Etanchéité durable et fiable même en cas de montage sans outil
- Protection fiable du joint torique contre la destruction par une butée mécanique fixe
- Résistant aux vibrations et aux chocs grâce à l'écrou-raccord avec protection anti-vibration
- Protection contre les interférences CEM élevée en permanence contre les effets de champs d'interférence importants
Caractéristiques techniques
- Dimensions [mm] : 26,5 x 15,5 x 36,5
- Capacité de la chaîne de traction : rayon de courbure en cas d'utilisation flexible : min. 10 x diamètre du câble ; vitesse de déplacement : max. 3,3 m/s pour une longueur de déplacement horizontale de 5 m et max. Accélération de 5 m/s²; cycles de flexion: ≥ 2 Mio.; contrainte de torsion: ± 180 °/M.
- Capacité de la chaîne de remorquage : oui
- Température ambiante-1 [°C] : -25...90
- Caractéristique spéciale : sans silicone ; sans halogène ; contacts dorés ; câble blindé ; aptitude chaîne de traction
- TENSION DE FONCTIONNEMENT [V] : < 50 AC / < 60 DC
- Poids [g] : 99.600
- Câble : câble : 2 m, PUR, sans halogène, noir, Ø 4,9 mm, blindé; 4 x 0,34 mm² (42 x Ø 0,1 mm)
- Indice de protection : IP 65 ; IP 67
- Indice de protection: III
- Sans silicone : oui
- Connecteur : femelle - disposition des broches : 0017 - connecteur : 1 x M12, coudé ; codage : A ; verrouillage : laiton, nickelé ; contacts : plaqués or ; couple de serrage : 0,6...1,5 Nm ; câble de raccordement blindé : blindage posé
- Capacité de charge totale [A] : 4
- La température ambiante se déplace [°C] : -25...90
- Matériau de l'écrou-raccord : laiton, nickelé
- Type d'emballage
Piece
- Type
EVC541
- Type de produit
Câble de raccordement
- Forme
femelle, coudé
- Norme de connecteur
Connectique Sensorik
- Coté A
M12
- Coté de raccordement B
extrémités ouvertes
- Nombre de pôles
5
- Longueur de câble
2 m
- Materiau de la gaine
PUR
- Tension nominale
50 V/AC
60 V/DC
- Section de raccordement (max.)
0.34 mm²
- Ø extérieur
4.9 mm
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Connexion
connecteur femelle M12
- Type de filetage côté du raccordement
M12
- Codification
A
- Revêtement du contact
doré
- Section max.
0.34 mm²
IP65/67
- Spécificités
pour chaîne porte-câbles
- Température min.
-25 °C
- Température max.
90 °C
- Référence fabricant
EVC541
- Contenu
1 pc(s)
- Diamètre de câble
4.9 mm
- Ø câble max.
4.9 mm
- Gamme de Ø de câble
4.9 mm (max)
- Conforme à la norme RoHS
oui
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 3315777 ifm Electronic EVC541 Câble de raccordement M12 femelle, coudé 2 m Nombre de pôles: 5 1 pc(s) Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3315777 ifm Electronic EVC541 Câble de raccordement M12 femelle, coudé 2 m Nombre de pôles: 5 1 pc(s) Piece
Description
Câble de raccordement ifm, série E-541, avec prise femelle
