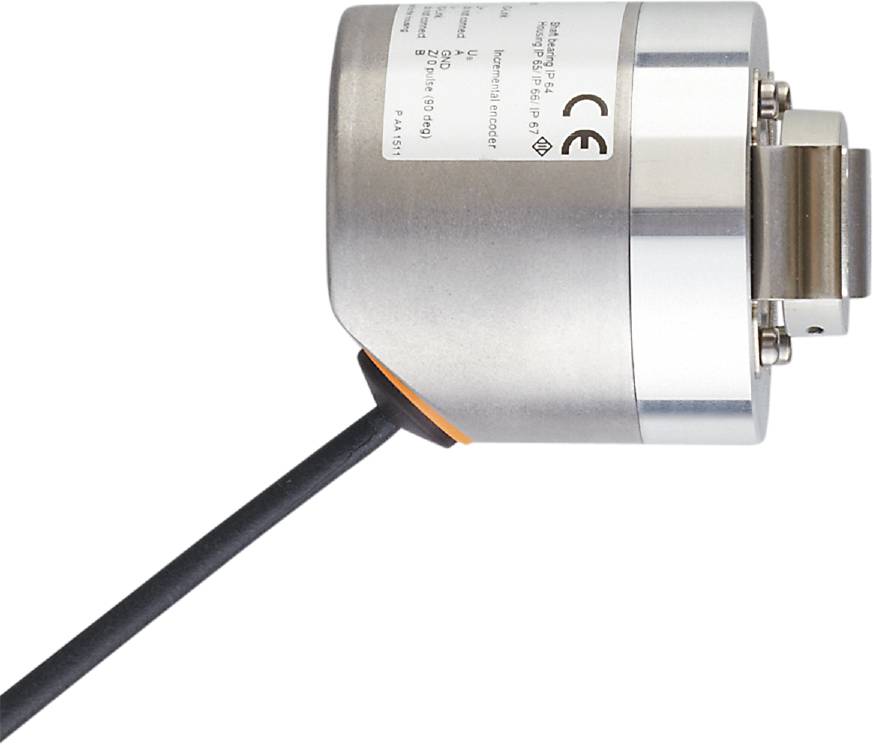

ifm Electronic incrémental Codeur 1 pc(s) RO3501
EAN :
Ref. fabricant :
Code produit :
Type de produit
Codeur
Modèle
incrémental
Tension de fonctionnement min.
4.75 V/DC
Tension de fonctionnement max.
30 V/DC
Ø arbre
12 mm
Fiche technique (PDF)
Vente et expédition :
Nombre
Total (329,00 € / unité(s))
€
Points forts et détails
Encodeur d'arbre creux ouvert simple face ifm RO3501
- Encodeur d'arbre creux ouvert d'un côté
- Diamètre de l'arbre : 12 mm.
- Résolution 1...10000
- IO-Link
- 2 m
Caractéristiques techniques
- Dimensions [mm] : Ø 58,5 / L = 68,6
- Système d'échantillonnage : magnétique
- Résolution: 1...10000; (paramétrable; réglage d'usine: 1024) trait
- Encodeur rotatif de principe de fonctionnement : incrémental
- Précision de l'angle de l'encodeur [°] : 0.1
- Révision IO-Link : 1.1
- Type de transmission IO-Link : COM2 (38,4 kBaud)
- Température ambiante-1 [°C] : -40...80
- Couple de serrage [Nm] : < 0,7 ; (vis de fixation)
- Bride de fixation : Ø 58.5 mm
- Temps de mise en veille [s] : 0,5
- Tension de fonctionnement [V] : 4,75...30 DC
- Température de référence couple [°C] : 20
- Profondeur de montage de l'arbre [mm] : 27
- Modèle électrique : HTL/TTL
- Poids [g] : 476 000
- Câble : câble : 2 m, Ø 4,9 mm; radial, utilisable aussi en mode axial; 5 x 0,14 mm²
- Interface de communication : IO-Link
- Protection contre les courts-circuits : oui
- Température de stockage [°C] : -40...80
- Max. Couple initial [Nm] : 2
- Max. Déport axial de l'arbre [mm] : 0,5
- Max. Vitesse de rotation électrique [tr/min] : 12000
- Max. Vitesse de rotation mécanique [tr/min] : 12000
- Max. Humidité relative admissible [%]: 95; (condensation non autorisée)
- Min. Durée du cycle de traitement [ms] : 2.3
- MTTF : 292
- Possibilités de paramétrage : résolution ; sens de rotation ; HTL ; TTL
- Décalage de phase A et B [°] : 90
- Fréquence de commutation [kHz] : 1000
- Indice de protection : IP 65 ; IP 66 ; (côté boîtier : IP 67 ; côté arbre : IP 65)
- Indice de protection: III
- Mode SIO : oui
- Consommation de courant [ma] : < 150
- Protection contre l'inversion de polarité : oui
- Type d'arbre : arbre creux ouvert d'un côté
- Diamètre de l'arbre [mm] : 12
- Matériau de l'arbre : acier inoxydable
- Type de produit
Codeur
- Type
RO3501
- Modèle
incrémental
- Tension de fonctionnement min.
4.75 V/DC
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement
4.75 - 30 V/DC
- Ø arbre
12 mm
- Matériau (bride)
aluminium
- Matériau du boîtier
acier inoxydable
- Température min.
-40 °C
- Température max.
80 °C
IP65
IP66
- Longueur
68.6 mm
- Conforme à la norme RoHS
oui
- Contenu
1 pc(s)
Documents et téléchargements
Fiche technique
Fiche technique 3320443 ifm Electronic incrémental Codeur 1 pc(s) RO3501
Description
Encodeur d'arbre creux ouvert simple face ifm RO3501
