Name: Interrupteur à coupure en charge; 4 pôles 200 A 690 V/AC Siemens 3KD36400PE200
Brand: Siemens
SKU: 1742077
Availability: BackOrder

Un disjoncteur tripolaire Siemens, adapté aux systèmes électriques industriels, destiné à la commande et à la protection des circuits électriques.

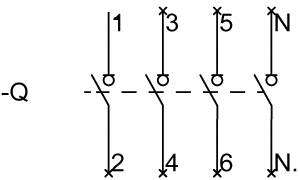

Schéma de câblage avec six bornes numérotées de 1 à N, reliées par des lignes, montrant le câblage d'un système électrique.

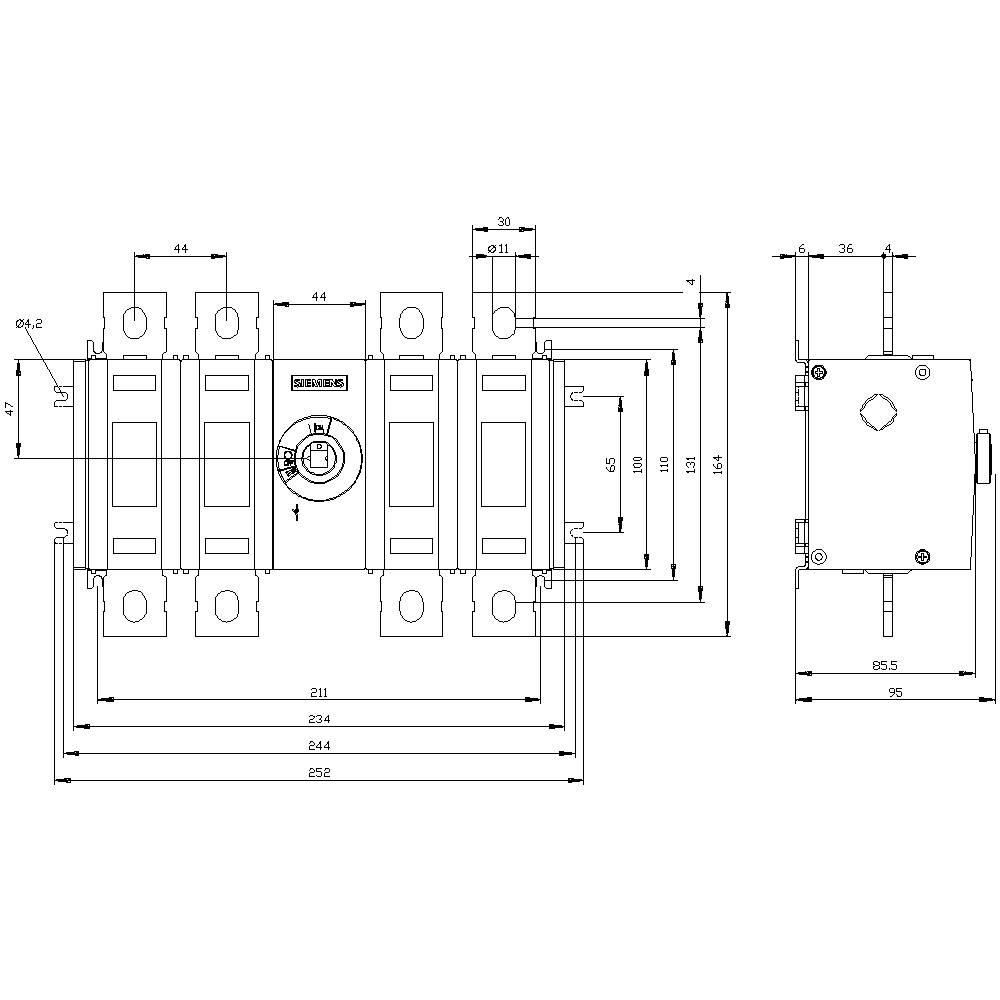

Dessin technique d'un interrupteur avec dimensions en millimètres. Vue de face à gauche ; vue latérale à droite. Indications dimensionnelles représentées avec précision.

1/3

Photo non contractuelle

Type de produit

Interrupteur à coupure en charge;

Tension nominale

690 V/AC

Nombre de pôles

Courant nominal - arrondi

200 A

Alim.

690 V/AC

Fiche technique (PDF)

Livraison avant le ven. 30 octobre

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (274,17 € / unité(s))

274,17 €

dont 0,42 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Indice de protection : IP20
Tension d'isolement : 1000 V
Température ambiante : -25 °C à +70 °C
Résistance à la tension de choc : 12 kV
Durée de vie mécanique : 10000
Durée de vie électrique : 1000
Puissance dissipée : 16 W.
Modèle de connecteur électrique : connexion plate
Taille du coupe-circuit de charge : 3
Type de fixation : fixation par vis

Type de produit: Interrupteur à coupure en charge;

Alim.: 690 V/AC

Tension nominale: 690 V/AC

Nombre de pôles: 4

Dim.: (l x H x P) 234 x 164 x 93.5 mm

Courant nominal: 200 A

Courant nominal - arrondi: 200 A

Modèle: Interrupteur

Largeur: 234 mm

Hauteur: 164 mm

Profondeur: 93.5 mm

: 6

: 6

: 200 A

: 4

: IP00

: 0

: 1

: FAUX

: FAUX

: Flat plug-in connection

: VRAI

: None

: VRAI

: VRAI

: VRAI

: 110 kW

: 13 kA

: Other

: VRAI

: FAUX

: FAUX

: FAUX

: FAUX

: 1000 V

: FAUX

: FAUX

: Built-in device fixed built-in technique

: 200 A

: 110 kW

: FAUX

: 200

: Other

UKCA: oui

Variantes(Les prix s'entendent HT hors frais de port)

Courant nominal - arrondi

Type de produit

Type de contact

Interrupteur auxiliaire 5 A 1 inverseur (RT) Siemens 3KD91031

Code produit :1704708

Livraison avant le ven. 16 octobre

Conrad Electronic

5 A

Interrupteur auxiliaire

1 inverseur (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

9,99 €^*

Interrupteur à coupure en charge; 3 pôles 100 A 3 inverseurs (RT) 690 V/AC Siemens 3KD30340NE100

Code produit :1735767

Livraison avant le ven. 30 octobre

Conrad Electronic

100 A

Interrupteur à coupure en charge;

3 inverseurs (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

108,33 €^*

Interrupteur à coupure en charge; 3 pôles 100 A 3 inverseurs (RT) 690 V/AC Siemens 3KD30340NE400

Code produit :1735768

Livraison avant le ven. 30 octobre

Conrad Electronic

100 A

Interrupteur à coupure en charge;

3 inverseurs (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

108,33 €^*

Interrupteur à coupure en charge; 3 pôles 100 A 3 inverseurs (RT) 690 V/AC Siemens 3KD30342NE100

Code produit :1735769

Livraison avant le mar. 20 octobre

Conrad Electronic

100 A

Interrupteur à coupure en charge;

3 inverseurs (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

120,83 €^*

Interrupteur à coupure en charge; 3 pôles 100 A 3 inverseurs (RT) 690 V/AC Siemens 3KD30342NE400

Code produit :1751265

Livraison avant le mar. 20 octobre

Conrad Electronic

100 A

Interrupteur à coupure en charge;

3 inverseurs (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

120,83 €^*

Interrupteur à coupure en charge; 3 pôles 100 A 4 inverseurs (RT) 690 V/AC Siemens 3KD30300NE100

Code produit :1748631

Livraison avant le ven. 16 octobre

Conrad Electronic

100 A

Interrupteur à coupure en charge;

4 inverseurs (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

120,83 €^*

Interrupteur à coupure en charge; 3 pôles 100 A 4 inverseurs (RT) 690 V/AC Siemens 3KD30300NE200

Code produit :1735763

Livraison avant le mar. 20 octobre

Conrad Electronic

100 A

Interrupteur à coupure en charge;

4 inverseurs (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

120,83 €^*

Interrupteur à coupure en charge; 3 pôles 100 A 4 inverseurs (RT) 690 V/AC Siemens 3KD30302NE100

Code produit :1735764

Livraison avant le mar. 20 octobre

Conrad Electronic

100 A

Interrupteur à coupure en charge;

4 inverseurs (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

133,33 €^*

Interrupteur à coupure en charge; 3 pôles 100 A 4 inverseurs (RT) 690 V/AC Siemens 3KD30302NE200

Code produit :1735765

Livraison avant le mar. 20 octobre

Conrad Electronic

100 A

Interrupteur à coupure en charge;

4 inverseurs (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

133,33 €^*

Interrupteur à coupure en charge; 3 pôles 100 A 4 inverseurs (RT) 690 V/AC Siemens 3KD30320NE100

Code produit :1702364

Livraison avant le mar. 20 octobre

Conrad Electronic

100 A

Interrupteur à coupure en charge;

4 inverseurs (RT)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

158,33 €^*

Documents et téléchargements

Fiche technique

Fiche technique 1742077 Interrupteur à coupure en charge; 4 pôles 200 A 690 V/AC Siemens 3KD36400PE200

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1742077 Interrupteur à coupure en charge; 4 pôles 200 A 690 V/AC Siemens 3KD36400PE200

Description

Interrupteur de séparation de charge 200A, Baugr. 3, 4 broches traction avant centrale Appareil de base sans poignée Raccordement plat Interrupteur de séparation de charge 3KD à 1600 A comme interrupteur principal, D'ARRÊT d'urgence ou de réparation puissant. Les disjoncteurs de charge 3KD jusqu'à 1600 A de Siemens offrent une protection individuelle et une grande fiabilité des installations dans l'industrie, les infrastructures et les installations. En tant qu'interrupteur principal, d'ARRÊT d'urgence ou de réparation, les disjoncteurs de charge 3KD mettent en service le matériel électrique sous charge et offrent une fonction et une distance de séparation de sécurité dans les circuits basse tension. 1. Protection contre les accidents électriques. 2. Technique robuste pour une grande fiabilité des installations. 3. Utilisation multiple avec des types de raccords et d'entraînements variables. 4. Facile à remplacer par des fonctions supplémentaires grâce à une large gamme de fonctions 5. Montage rapide sur le rail DIN chez Baugr?en jusqu'à 200 A. 6. Ingénierie efficace grâce à des données CAx complètes. 7. Documentation simple avec le configurateur manuel. 8. Convient aux installations éoliennes et solaires.

Ce texte a été traduit par une machine.
