Interrupteur à coupure en charge; noir 3 pôles 16 mm² 32 A 690 V/AC Siemens 3LD22030TK51

Interrupteur rotatif avec trois bornes de connexion ; indique les positions '0' et 'I'. Design noir, affichage argenté.

Photo non contractuelle

Le schéma montre une série d'interrupteurs avec des étiquettes L1, L2, L3, représentant des connexions conductrices ; un X marque L1.

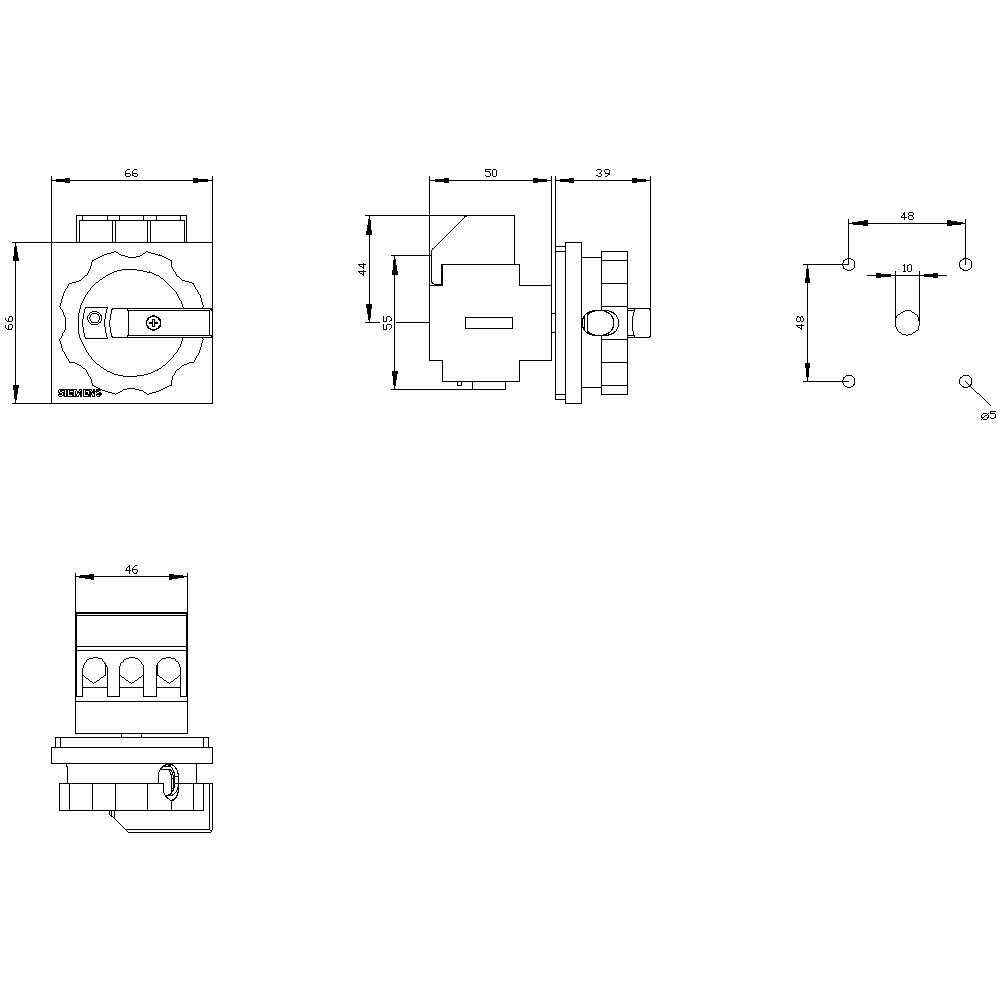

Dessin technique d'un composant avec des dimensions en millimètres. Présente une vue latérale, frontale et de dessus du composant.

1/3

Photo non contractuelle

Type de produit

Interrupteur à coupure en charge;

Tension nominale

690 V/AC

Nombre de pôles

Courant nominal - arrondi

32 A

Alim.

690 V/AC

Fiche technique (PDF)

Livraison avant le mar. 22 septembre

2 pièce(s)

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (34,16 € / unité(s))

34,16 €

dont 0,06 € d’éco-part

Plus que 2 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Interrupteur sectionneur 3LD2203-0TK51 Siemens

Caractéristiques techniques

Indice de protection : IP65
Tension d'isolement : 690 V
Fréquence de fonctionnement : 50/60 Hz
Température ambiante : -25 °C à +55 °C
Résistance à la tension de choc : 6 kV
Durée de vie mécanique : 100000
Durée de vie électrique : 6000
Couleur de l'élément de commande : noir
Taille du coupe-circuit de charge : 2
Puissance dissipée : 5.4 W.

Type de produit: Interrupteur à coupure en charge;

Alim.: 690 V/AC

Tension nominale: 690 V/AC

Couleur: noir

Section: 16 mm²

Nombre de pôles: 3

Dim.: (l x H x P) 67 x 83 x 92.5 mm

Courant nominal: 32 A

Courant nominal - arrondi: 32 A

Modèle: Interrupteur principal

Largeur: 67 mm

Hauteur: 83 mm

Profondeur: 92.5 mm

: 10 kW

: 0

: 0

: 32 A

: 3

: IP65

: 0

: 1

: VRAI

: FAUX

: Frame clamp

: FAUX

: Short rotary handle

: VRAI

: VRAI

: VRAI

: 12 kW

: 0.64 kA

: Black

: FAUX

: VRAI

: FAUX

: FAUX

: FAUX

: 690 V

: FAUX

: FAUX

: Built-in device fixed built-in technique

: 32 A

: FAUX

: 22

: Other

UKCA: oui

Variantes(Les prix s'entendent HT hors frais de port)

Courant nominal - arrondi

Section

Nombre de pôles

Type de produit

Tension nominale

Interrupteur à coupure en charge; 3 pôles 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Code produit :1699137

25 A

16 mm²

Interrupteur à coupure en charge;

690 V/AC

Interrupteur à coupure en charge; 3 pôles 16 mm² 25 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD31101TK05

Code produit :1703073

25 A

16 mm²

Interrupteur à coupure en charge;

690 V/AC

Interrupteur à coupure en charge; 4 pôles 16 mm² 32 A 690 V/AC Siemens 3LD32100TL05

Code produit :1703077

32 A

16 mm²

Interrupteur à coupure en charge;

690 V/AC

Interrupteur à coupure en charge; 4 pôles 16 mm² 25 A 690 V/AC Siemens 3LD31100TL05

Code produit :1741509

25 A

16 mm²

Interrupteur à coupure en charge;

690 V/AC

Interrupteur à coupure en charge; 4 pôles 16 mm² 25 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD31101TL05

Code produit :1741510

25 A

16 mm²

Interrupteur à coupure en charge;

690 V/AC

Interrupteur à coupure en charge; 3 pôles 16 mm² 32 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD32101TK05

Code produit :1741547

32 A

16 mm²

Interrupteur à coupure en charge;

690 V/AC

Interrupteur à coupure en charge; 4 pôles 16 mm² 32 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD32101TL05

Code produit :1741548

32 A

16 mm²

Interrupteur à coupure en charge;

690 V/AC

Interrupteur à coupure en charge; 3 pôles 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Code produit :1741757

40 A

16 mm²

Interrupteur à coupure en charge;

690 V/AC

Interrupteur à coupure en charge; 3 pôles 16 mm² 40 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD33101TK05

Code produit :1741759

40 A

16 mm²

Interrupteur à coupure en charge;

690 V/AC

Interrupteur à coupure en charge; 3 pôles 16 mm² 63 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD34101TK05

Code produit :1741792

63 A

16 mm²

Interrupteur à coupure en charge;

690 V/AC

Documents et téléchargements

Fiche technique

Fiche technique 1743134 Interrupteur à coupure en charge; noir 3 pôles 16 mm² 32 A 690 V/AC Siemens 3LD22030TK51

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1743134 Interrupteur à coupure en charge; noir 3 pôles 16 mm² 32 A 690 V/AC Siemens 3LD22030TK51

Description

SENTRON, disjoncteur 3LD, interrupteur principal, 3 broches, Iu : 32 A, Puissance de fonctionnement / à AC-23 A à 400V: 11,5 kW, fixation frontale, entraînement rotatif, noir, fixation à 4 trous de l'interrupteur principal et d'ARRÊT d'urgence SENTRON 3LD2 pour l'arrêt sûr de charges dans de nombreux domaines, par exemple pour les moteurs triphasés, les systèmes de climatisation et de ventilation, dans les machines de traitement de machines et de convoyeurs, dans l'industrie chimique ou alimentaire et des boissons.
Structure modulaire, montage facile et rapide des interrupteurs auxiliaires, borne N-PE ou 4. Pol. Séparation optimale du secteur de 16 A à 250 A grâce à la fermeture de l'entraînement rotatif. Indice de protection jusqu'à IP 65 avec boîtier encapsulé pour les applications en extérieur. Polyvalente et utilisable dans le monde entier grâce aux homologations internationales CEI, UL, CCC et de construction navale.
Les interrupteurs D'ARRÊT principal et d'ARRÊT d'urgence 3LD sont disponibles dans de nombreuses variantes pour la fixation avant, la plaque de montage, le rail chapeau ou le montage de distribution, au choix avec entraînement rotatif direct ou turquoise. 3LD2 propose également des variantes pour les applications en courant continu.
Interrupteur principal et d'ARRÊT d'urgence 3LD - Sécurité de bout en bout pour les utilisateurs et les systèmes.
