Interrupteur à coupure en charge; rouge, jaune 4 pôles 16 mm² 63 A 690 V/AC Siemens 3LD34500TL13

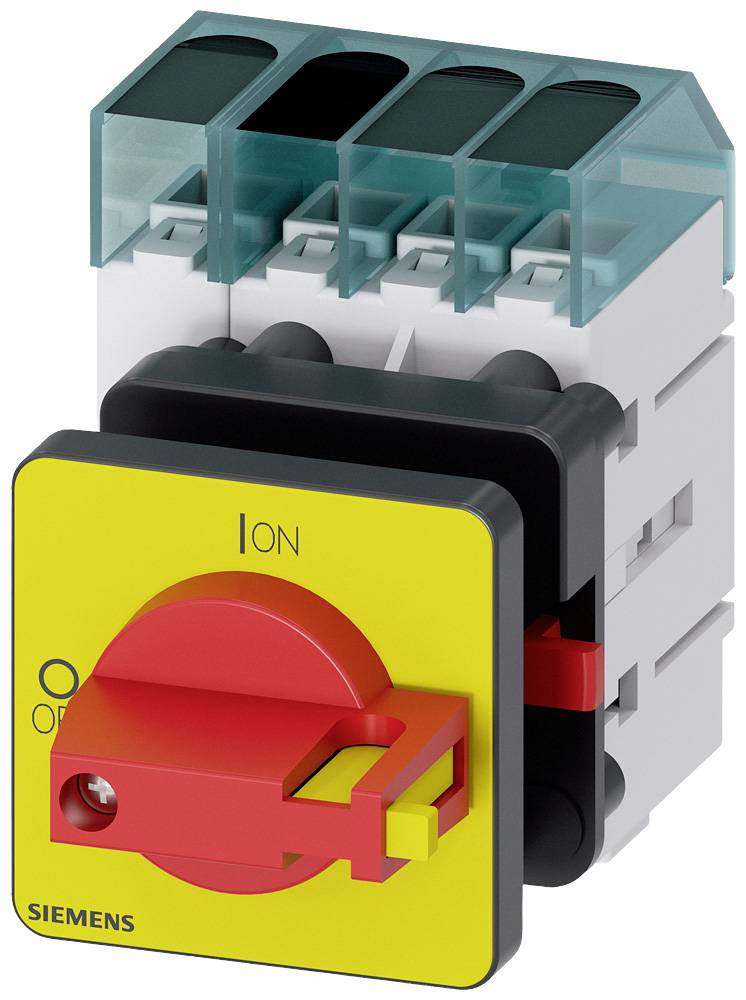

Un interrupteur rouge avec base jaune, portant les inscriptions 'ON' et 'Off', monté sur un module industriel.

Photo non contractuelle

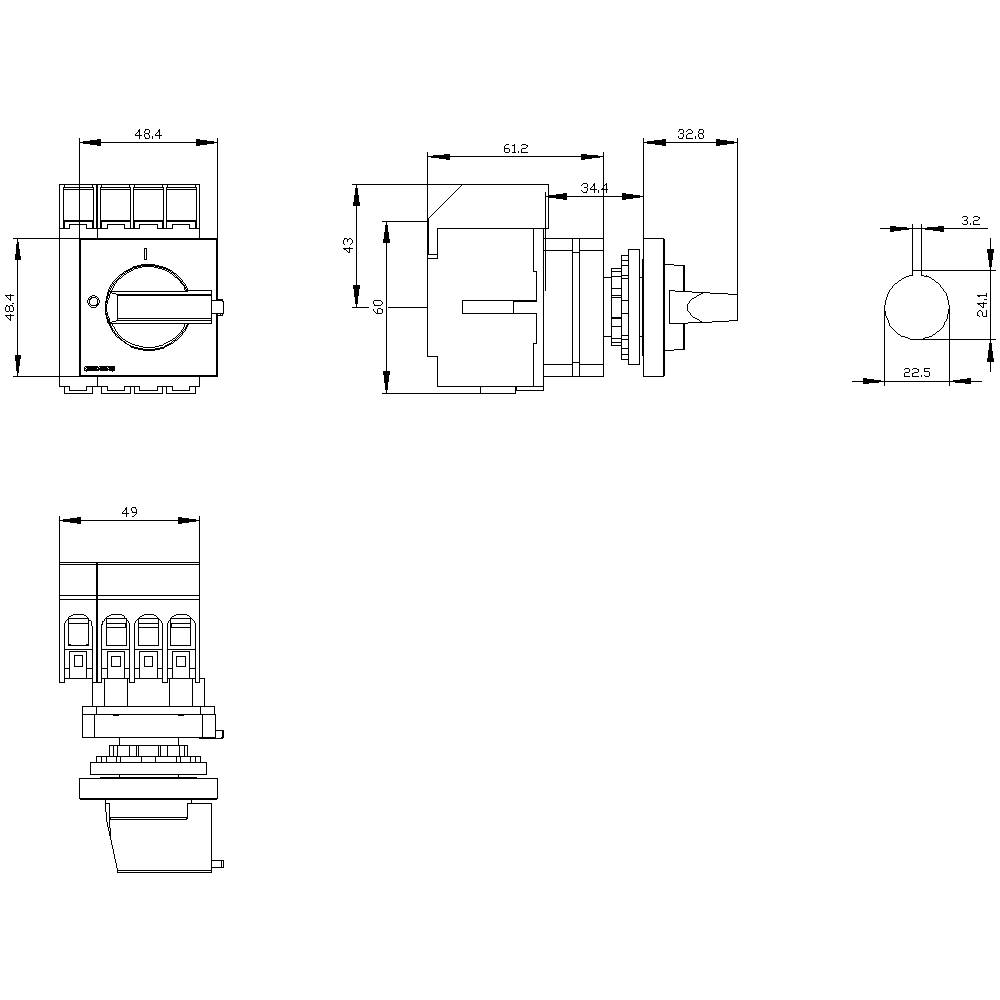

Dessin technique d'un interrupteur. Présente les vues de face, de côté et de dessus avec les dimensions : 48,4 x 48,4 mm en façade, profondeur de 61,2 mm.

1/2

Photo non contractuelle

Type de produit

Interrupteur à coupure en charge;

Tension nominale

690 V/AC

Nombre de pôles

Courant nominal - arrondi

63 A

Alim.

690 V/AC

Fiche technique (PDF)

Livraison avant le ven. 25 septembre

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (56,66 € / unité(s))

56,66 €

dont 0,06 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Indice de protection : IP65
Tension d'isolement : 690 V
Fréquence de fonctionnement : 50/60 Hz
Température ambiante : -25 °C à +55 °C
Résistance à la tension de choc : 6 kV
Durée de vie mécanique : 100000
Durée de vie électrique : 6000
Couleur de l'élément de commande : rouge
Puissance dissipée : 18 W.

Type de produit: Interrupteur à coupure en charge;

Alim.: 690 V/AC

Tension nominale: 690 V/AC

Couleur: rouge
jaune

Section: 16 mm²

Nombre de pôles: 4

Dim.: (l x H x P) 49 x 60 x 114 mm

Courant nominal: 63 A

Courant nominal - arrondi: 63 A

Modèle: Interrupteur d'arrêt d'urgence

Largeur: 49 mm

Hauteur: 60 mm

Profondeur: 114 mm

: 19 kW

: 0

: 0

: 63 A

: 4

: IP65

: 0

: 1

: VRAI

: FAUX

: Frame clamp

: VRAI

: Wing knob

: VRAI

: VRAI

: VRAI

: 22 kW

: 1 kA

: Red

: FAUX

: FAUX

: VRAI

: FAUX

: FAUX

: 690 V

: FAUX

: FAUX

: Built-in device fixed built-in technique

: 63 A

: FAUX

: 43

: Other

UKCA: oui

Variantes(Les prix s'entendent HT hors frais de port)

Courant nominal - arrondi

Section

Nombre de pôles

Type de produit

Tension nominale

Interrupteur à coupure en charge; 3 pôles 16 mm² 25 A 690 V/AC Siemens 3LD31100TK05

Code produit :1699137

25 A

16 mm²

Interrupteur à coupure en charge;

690 V/AC

Interrupteur à coupure en charge; 3 pôles 16 mm² 25 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD31101TK05

Code produit :1703073

25 A

16 mm²

Interrupteur à coupure en charge;

690 V/AC

Interrupteur à coupure en charge; 4 pôles 16 mm² 32 A 690 V/AC Siemens 3LD32100TL05

Code produit :1703077

32 A

16 mm²

Interrupteur à coupure en charge;

690 V/AC

Interrupteur à coupure en charge; 4 pôles 16 mm² 25 A 690 V/AC Siemens 3LD31100TL05

Code produit :1741509

25 A

16 mm²

Interrupteur à coupure en charge;

690 V/AC

Interrupteur à coupure en charge; 4 pôles 16 mm² 25 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD31101TL05

Code produit :1741510

25 A

16 mm²

Interrupteur à coupure en charge;

690 V/AC

Interrupteur à coupure en charge; 3 pôles 16 mm² 32 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD32101TK05

Code produit :1741547

32 A

16 mm²

Interrupteur à coupure en charge;

690 V/AC

Interrupteur à coupure en charge; 4 pôles 16 mm² 32 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD32101TL05

Code produit :1741548

32 A

16 mm²

Interrupteur à coupure en charge;

690 V/AC

Interrupteur à coupure en charge; 3 pôles 16 mm² 40 A 690 V/AC Siemens 3LD33100TK05

Code produit :1741757

40 A

16 mm²

Interrupteur à coupure en charge;

690 V/AC

Interrupteur à coupure en charge; 3 pôles 16 mm² 40 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD33101TK05

Code produit :1741759

40 A

16 mm²

Interrupteur à coupure en charge;

690 V/AC

Interrupteur à coupure en charge; 3 pôles 16 mm² 63 A 1 NO (T), 1 NF (R) 690 V/AC Siemens 3LD34101TK05

Code produit :1741792

63 A

16 mm²

Interrupteur à coupure en charge;

690 V/AC

Documents et téléchargements

Fiche technique

Fiche technique 1742977 Interrupteur à coupure en charge; rouge, jaune 4 pôles 16 mm² 63 A 690 V/AC Siemens 3LD34500TL13

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 1742977 Interrupteur à coupure en charge; rouge, jaune 4 pôles 16 mm² 63 A 690 V/AC Siemens 3LD34500TL13

Description

Interrupteur de séparation de charge 3LD3, Iu 63 A Interrupteur principal 3 broches + N Puissance de fonctionnement assignée à AC-23 A à 400V 22,0 kW Fixation frontale Interrupteur de base avec fixation à trou central 22,5mm Entraînement à bâtons rouge/jaune 48x48 mm Interrupteur principal et d'ARRÊT d'urgence SENTRON 3LD3 pour l'ARRÊT de charges en toute sécurité dans de nombreuses zones, par ex. moteurs à courant rotatif, systèmes de climatisation et de ventilation dans les armoires de commande ou de commande, en particulier pour les petites machines telles que scies, compresseurs, pompes, bétonnières, perceuses, Machines à fraiser ou à travailler le bois.
Structure modulaire, montage facile et rapide des interrupteurs auxiliaires, borne N-PE ou 4. Pol. Séparation optimale du secteur de 16 A à 63 A grâce à la fermeture de l'entraînement rotatif. Utilisable de manière polyvalente grâce aux approbations internationales. Une taille mécanique pour cinq tailles électriques.
Les interrupteurs D'ARRÊT principal et d'ARRÊT d'urgence 3LD sont disponibles dans de nombreuses variantes pour la fixation avant, la plaque de montage, le rail chapeau ou le montage de distribution, au choix avec entraînement rotatif direct ou turquoise. 3LD2 propose également des variantes pour les applications en courant continu.
Interrupteur principal et d'ARRÊT d'urgence 3LD - Sécurité de bout en bout pour les utilisateurs et les systèmes.
