Interrupteur Mural Va-et-Vient Double Encastré 10A 250V - Noir - SILAMP

Interrupteur Mural Va-et-Vient Double Encastré 10A 250V - Noir

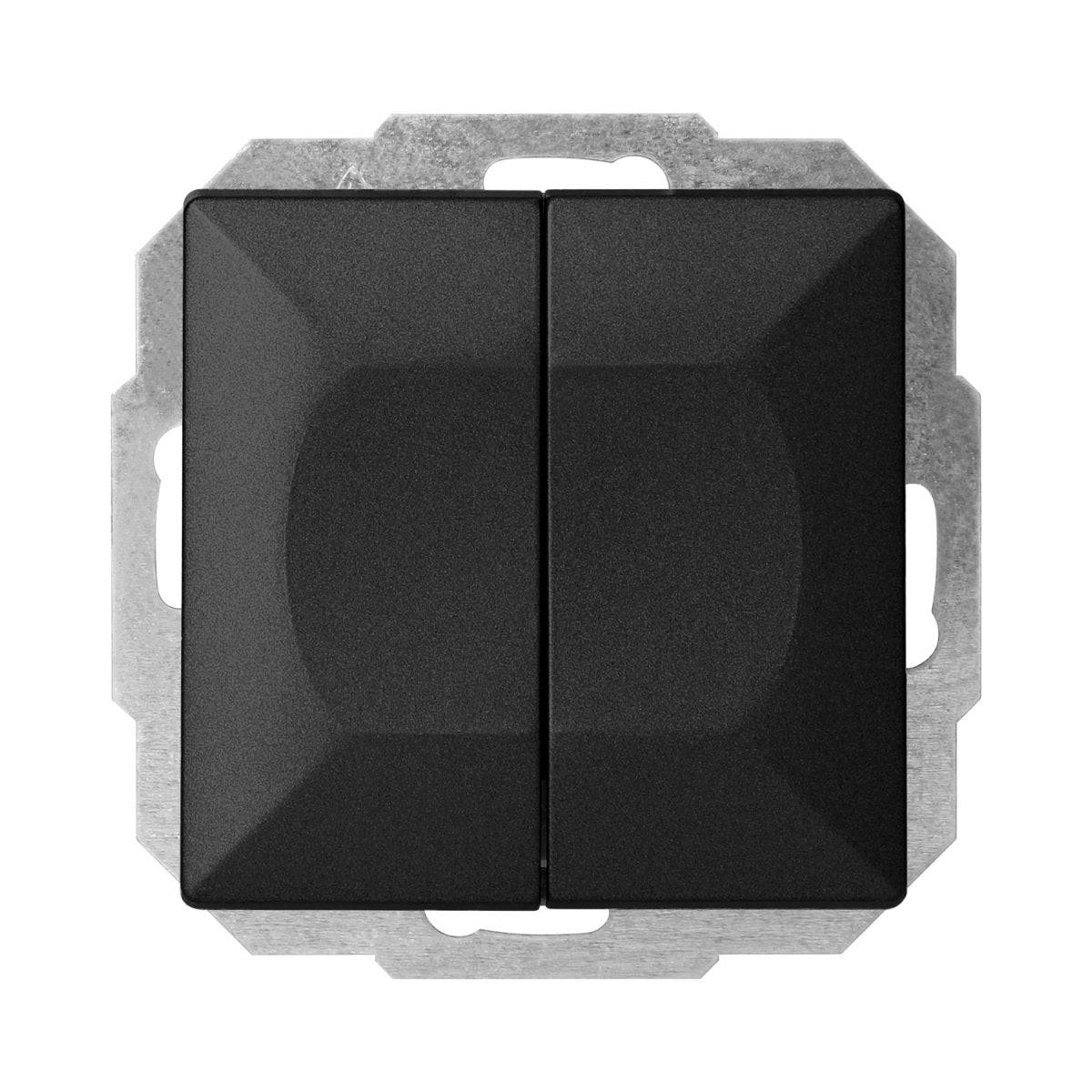

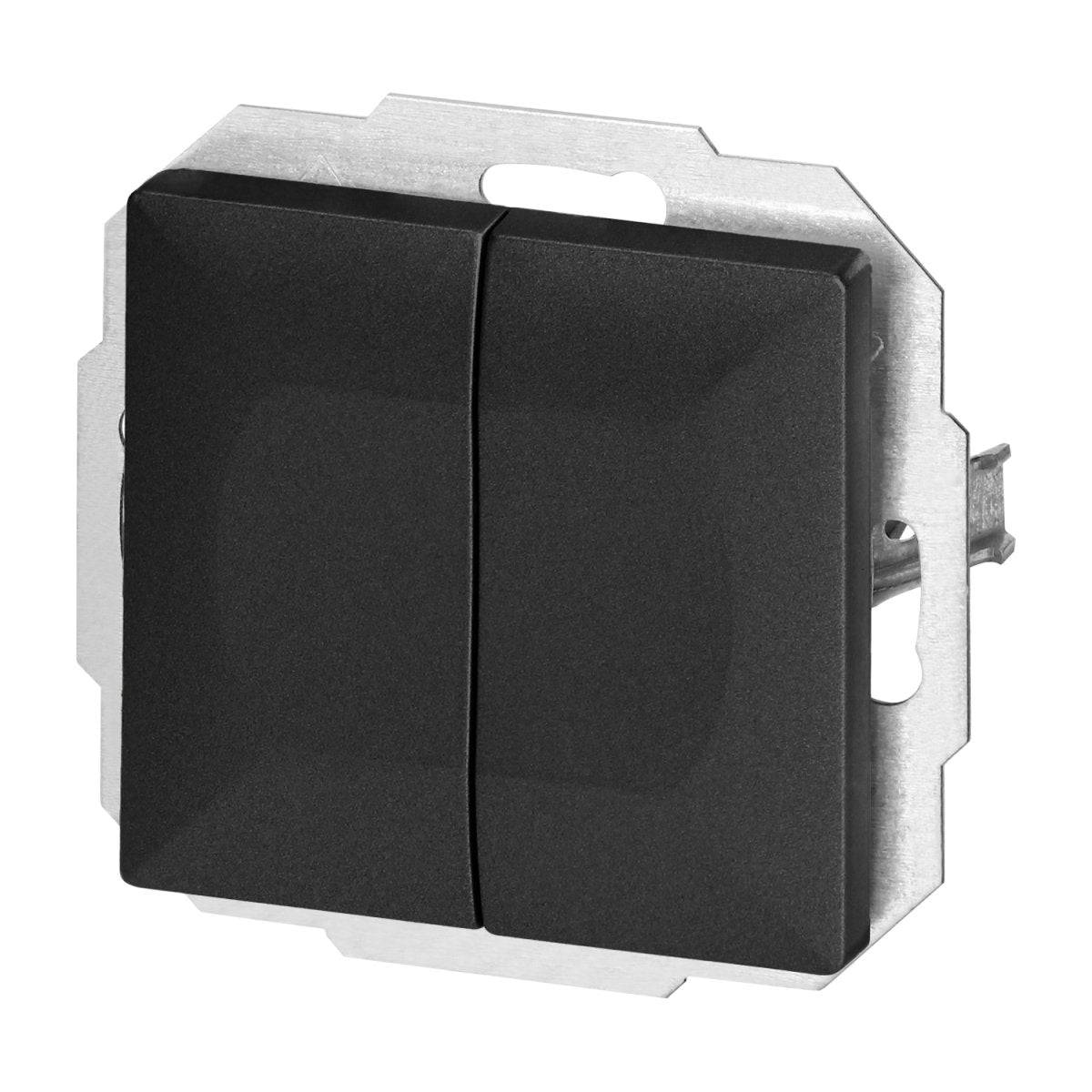

Piloter deux éclairages depuis deux points de commande sans multiplier les appareils muraux : ce double va-et-vient encastrable réunit deux bascules indépendantes sous une façade noire mate de 8,1 x 8,1 cm. Calibré à 10 A sous 250 V, il tient sans broncher les circuits d'éclairage d'une cage d'escalier ou d'un long dégagement.
Détails techniques


Fonction : double va-et-vient (deux circuits indépendants)

Commande : deux bascules

Intensité nominale : 10 A

Tension nominale : 250 V

Fréquence : 50 Hz

Dimensions : 8,1 x 8,1 x 1,4 cm (81 x 81 x 14 mm)

Profondeur d'encastrement : 2,7 cm (27 mm)

Profondeur minimale de boîtier : 2,7 cm

Matière : thermoplastique

Finition : peinture mate

Coloris : Noir

Indice de protection : IP20 (usage intérieur)

Montage : encastré, fixation à griffes ou à vis

Section de câblage admise : 0,75 à 2,5 mm²



Fonctionnalités


Deux mécanismes de va-et-vient indépendants dans un seul poste d'encastrement

Chaque bascule commande son propre circuit depuis deux points de commande distincts

Bornes à connexion rapide : le conducteur s'enfonce directement, sans serrage à la pince

Connexion réversible acceptant des sections de 0,75 à 2,5 mm²

Griffes auto-rétractables et grille de fixation renforcée pour un maintien ferme dans le boîtier



Installation
Coupez le circuit au disjoncteur avant toute intervention. Ce double va-et-vient s'associe obligatoirement à un second appareil du même type placé au point de commande opposé, reliés par deux navettes pour chaque circuit. Raccordez la phase sur le commun, les deux navettes sur les contacts correspondants, puis répétez pour le second circuit. Enfoncez chaque conducteur dénudé sur 10 mm environ dans sa borne, présentez le mécanisme dans un boîtier de 2,7 cm de profondeur minimum, serrez les griffes ou les vis, vérifiez l'aplomb et clipsez le support mural.
Où utiliser ce double va-et-vient ?


Cage d'escalier : allumer en bas, éteindre en haut, sur deux niveaux d'éclairage

Couloir et long dégagement : commande aux deux extrémités du passage

Chambre : plafonnier et applique de chevet pilotés depuis la porte et depuis le lit

Séjour traversant : deux zones d'éclairage commandées depuis deux entrées

Garage et sous-sol : commande à l'entrée et au fond du local
