Joy-it Module de communication - /
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (12,99 € / unité(s))
12,99 €
Prix TTC
Plus que 10 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
EXTENSION RS485 POUR CONVERTISSEURS DE TENSION DPM
- Module plug & play
- RS485 isolé galvaniquement
- Compatible bus industriel (Modbus RTU)
- Protection bus et ESD intégrée
- Optimisé pour la série DPM8600
Caractéristiques techniques
- Interface série (interne) UART, niveau TTL, +5 V compatible
- Norme industrielle RS-485 avec protection ESD
- Jusqu'à 115.200 BPS
- Min. 30 μs / max. 100 μs
- Prend en charge 128 appareils sur ≥ réseau RS-485
- ModBus RTU
- Protection ESD intégrée, protection contre les surtensions de 600 W
- Résistances pull-up / pull-down intégrées (20 kΩ)
- Type de produit
Module de communication
- Dim.
(L x l x H) 15 x 43 x 9 mm
- Poids
6 g
- Contenu
1 pc(s)
- Largeur
43 mm
- Hauteur
9 mm
- Longueur
15 mm
- Type
JT-DPM-RS485
Documents et téléchargements
Fiche technique
Fiche technique 3588336 Joy-it Module de communication - /
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3588336 Joy-it Module de communication - /
Description

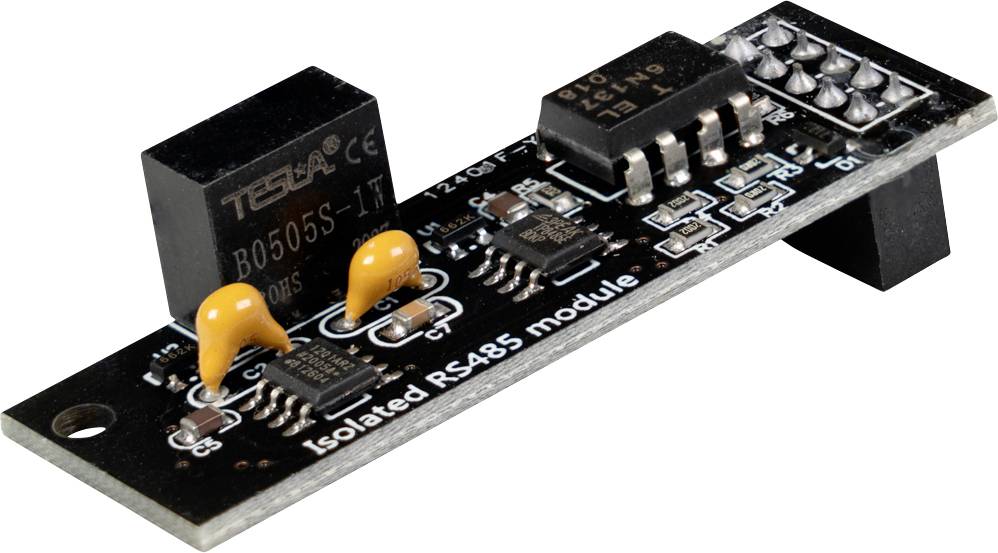

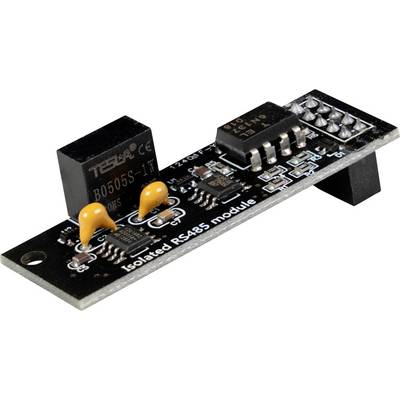

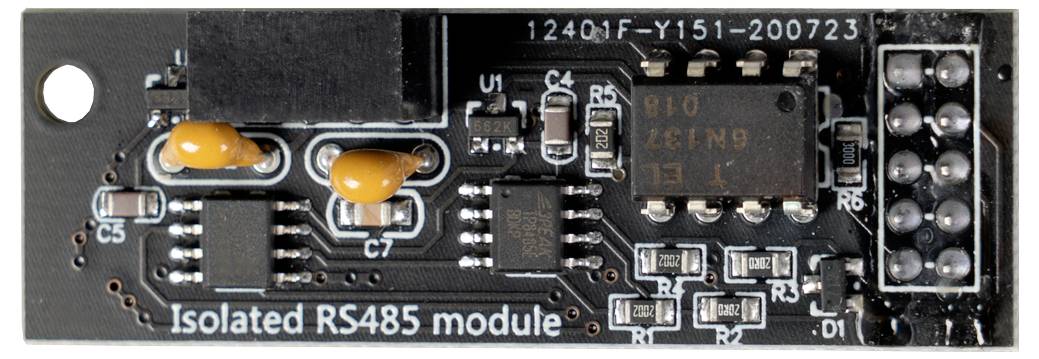

Le module de communication TTL-vers-RS485 a été spécialement conçu
pour une utilisation mobile.
Une intégration simple et fiable dans l'industrie
Réseaux de communication. Par l'ajustement
La conception du connecteur est le module directement à l'arrière
L'appareil est installé et prêt à l'emploi immédiatement. Un
Câblage complexe ou supplémentaire
Les ajustements matériels ne sont pas nécessaires, donc
Réduire considérablement le temps d’intégration et les sources d’erreurs.
En fonctionnement, le module convertit l'interface TTL-UART interne
De l'appareil dans une interface RS-485 robuste
Et de soutenir le très répandu modbus...
Protocole RTU. Cela peut être individuel ou plusieurs
Sans problème dans les systèmes de commande de niveau supérieur,
Intégrer des systèmes de surveillance ou d'automatisation.
Des réseaux plus importants avec de nombreux participants peuvent également être mis en place
ils sont réalisés de manière stable et fiable.
Une caractéristique particulière du module est le galvanique
Séparation entre l'électronique de l'appareil et le bus de terrain. Celle-ci
L'isolation protège efficacement l'appareil connecté
Boucles de masse, surtensions et électromagnétiques
Perturbation de l'environnement de bus. Cela est complété
Grâce à des mécanismes de protection intégrés tels que ESD et
Protection contre les surtensions, qui est également nécessaire pour un fonctionnement sûr
Dans des conditions industrielles difficiles.
Grâce à sa conception spécifique à l'appareil, c'est le cas
Module de communication électrique, mécanique et
Fonctionnellement parfaitement adapté à la série DPM8600.
C’est une solution professionnelle et fiable,
Pour les appareils de mesure et d'alimentation dans des systèmes modernes et distribués
Intégrer et convient Ideal pour les applications dans
Industrie, laboratoire, développement et technique d'automatisation.
Ce texte a été traduit par une machine.
pour une utilisation mobile.
Une intégration simple et fiable dans l'industrie
Réseaux de communication. Par l'ajustement
La conception du connecteur est le module directement à l'arrière
L'appareil est installé et prêt à l'emploi immédiatement. Un
Câblage complexe ou supplémentaire
Les ajustements matériels ne sont pas nécessaires, donc
Réduire considérablement le temps d’intégration et les sources d’erreurs.
En fonctionnement, le module convertit l'interface TTL-UART interne
De l'appareil dans une interface RS-485 robuste
Et de soutenir le très répandu modbus...
Protocole RTU. Cela peut être individuel ou plusieurs
Sans problème dans les systèmes de commande de niveau supérieur,
Intégrer des systèmes de surveillance ou d'automatisation.
Des réseaux plus importants avec de nombreux participants peuvent également être mis en place
ils sont réalisés de manière stable et fiable.
Une caractéristique particulière du module est le galvanique
Séparation entre l'électronique de l'appareil et le bus de terrain. Celle-ci
L'isolation protège efficacement l'appareil connecté
Boucles de masse, surtensions et électromagnétiques
Perturbation de l'environnement de bus. Cela est complété
Grâce à des mécanismes de protection intégrés tels que ESD et
Protection contre les surtensions, qui est également nécessaire pour un fonctionnement sûr
Dans des conditions industrielles difficiles.
Grâce à sa conception spécifique à l'appareil, c'est le cas
Module de communication électrique, mécanique et
Fonctionnellement parfaitement adapté à la série DPM8600.
C’est une solution professionnelle et fiable,
Pour les appareils de mesure et d'alimentation dans des systèmes modernes et distribués
Intégrer et convient Ideal pour les applications dans
Industrie, laboratoire, développement et technique d'automatisation.
Ce texte a été traduit par une machine.
Contenu de la livraison
- Module
