Name: Laserfuchs Laser à lignes ligne 5 mW
Brand: Laserfuchs
SKU: 2987707
Availability: OutOfStock

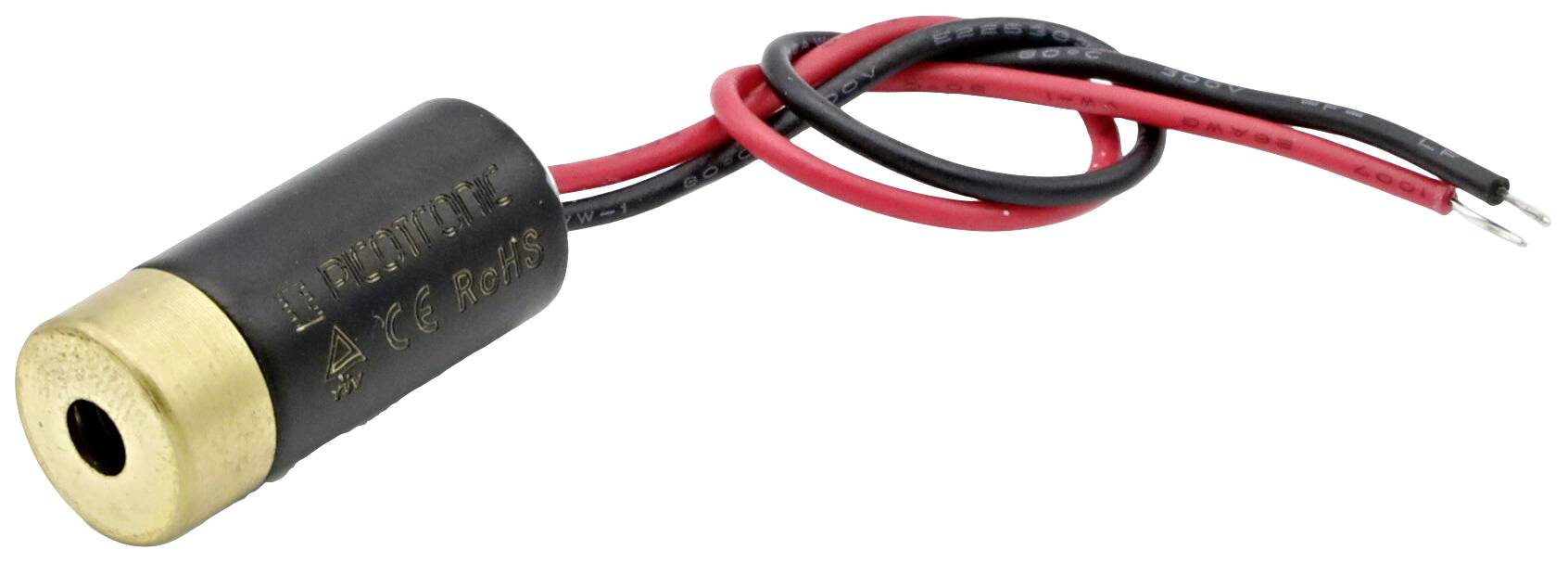

Un petit laser noir avec un embout doré et deux câbles connectés, l'un rouge et l'autre noir.

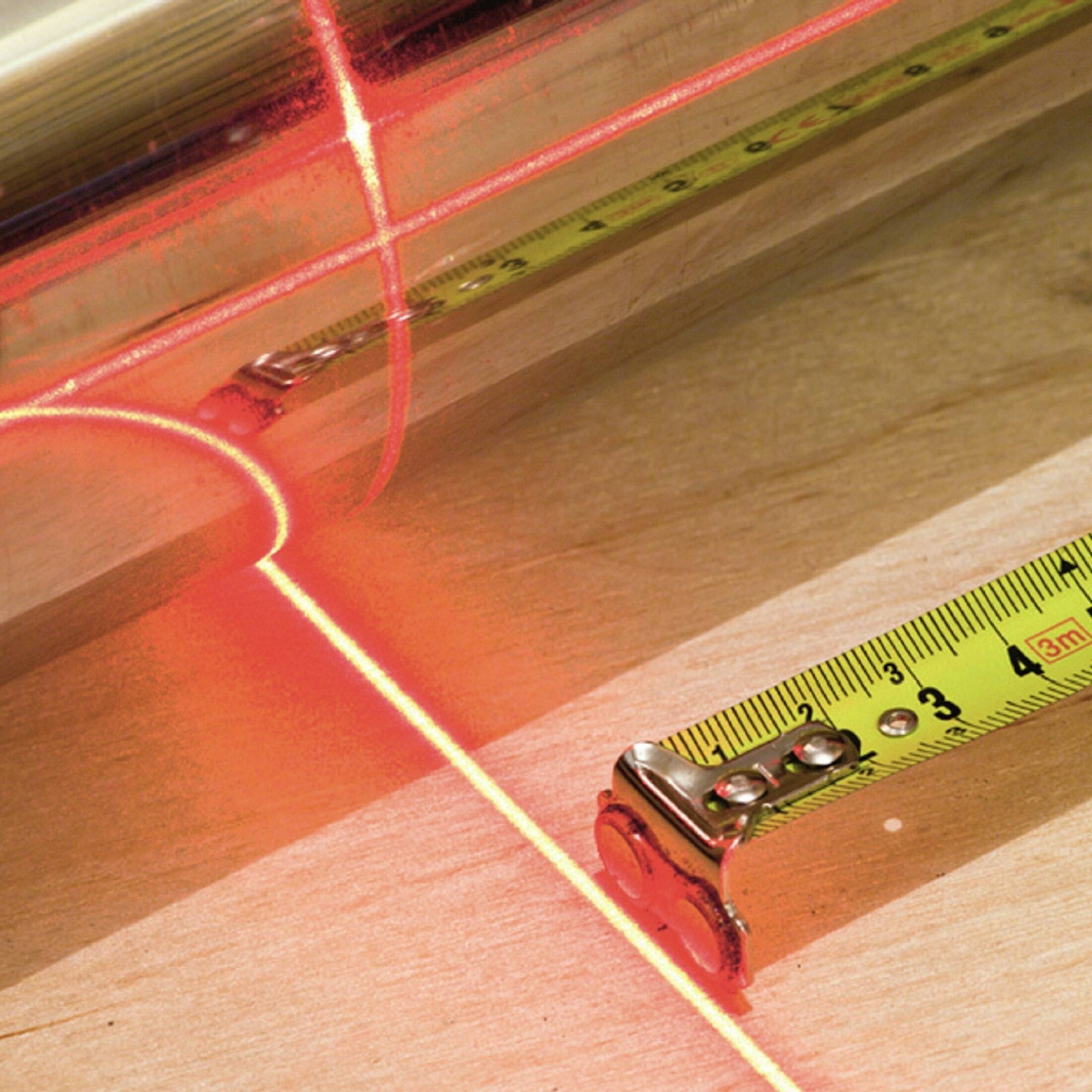

Un mètre ruban est positionné à côté d'un tuyau éclairé par un laser rouge, marquant une ligne de mesure précise.

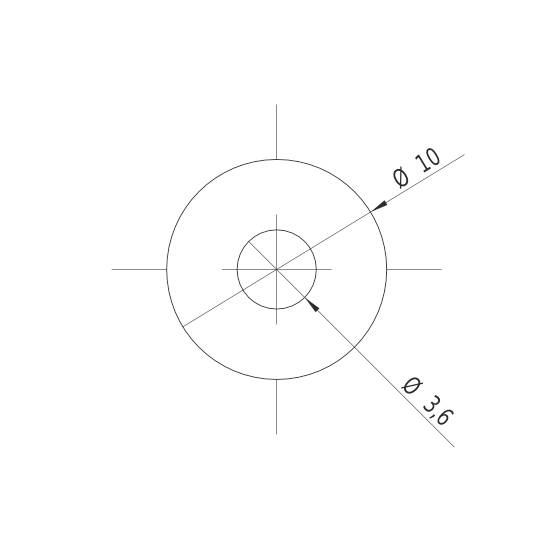

Dessin technique d'un cercle de diamètre 10 mm, avec un cercle central plus petit de diamètre 3,6 mm.

Diagramme d'une fiche rectangulaire avec les dimensions suivantes : longueur 22, diamètre 10, montrant trois conducteurs saillants.

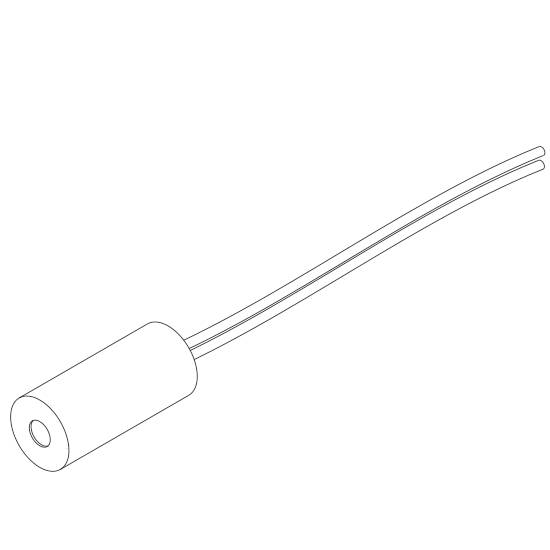

Un composant cylindrique creux avec deux fils, pouvant représenter un capteur ou une connexion électrique.

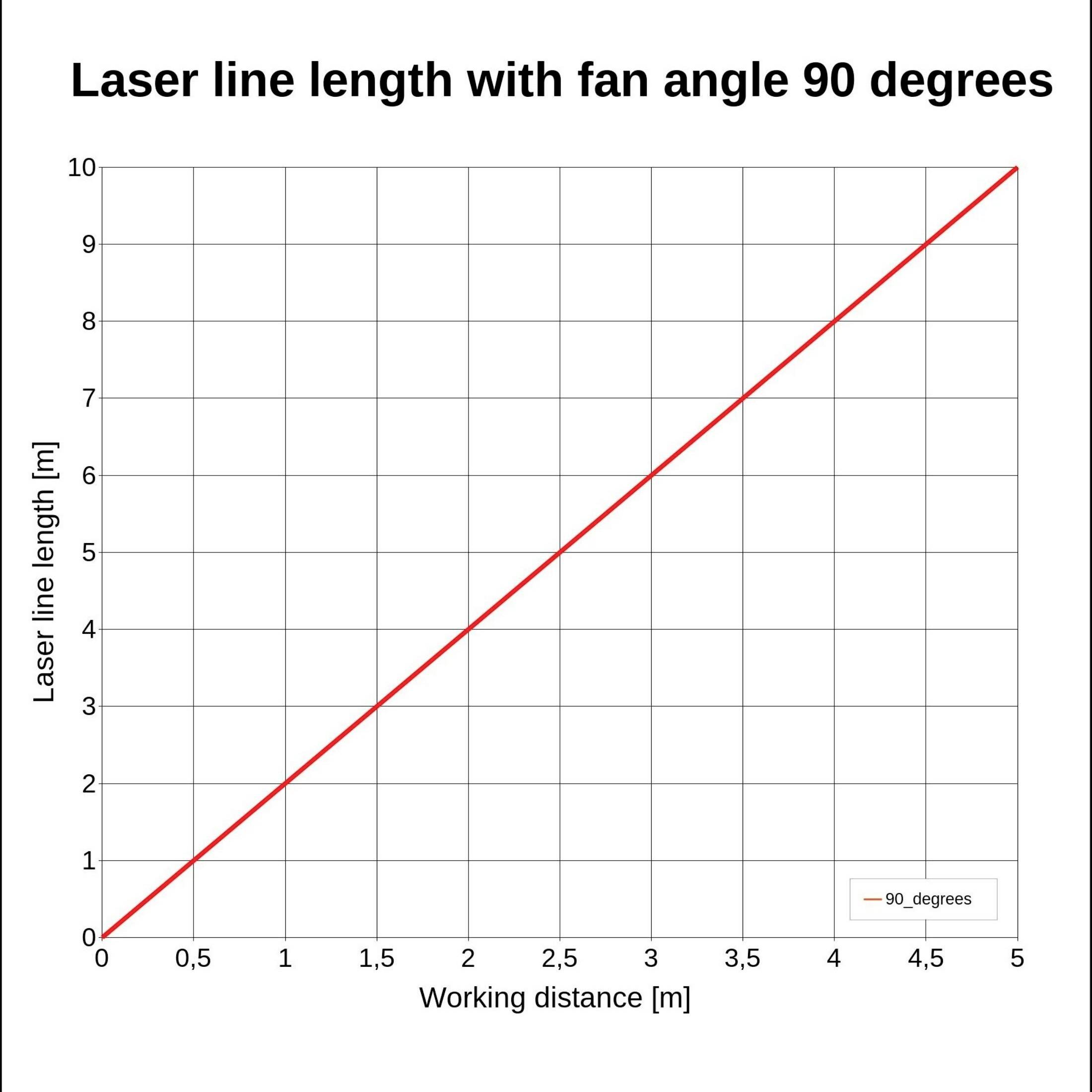

'Graphique : Longueur de la ligne laser pour un angle de balayage de 90 degrés. Axe des X : Distance de travail (m), Axe des Y : Longueur de la ligne laser (m). Progression linéaire.'

1/6

Type de produit

Laser à lignes

Caractéristique de rayonnement

ligne

Longueur d’onde

650 nm

Puissance

5 mW

Diamètre

6 mm

Livraison avant le mer. 7 octobre

778 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (28,33 € / unité(s))

28,33 €

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Laser linéaire, rouge, 650 nm, 5 mW, 90°, laser classe 1, mise au point 1 m, 3-12V DC, 10 x 22 mm

Classe de laser: 1
Caractéristique de rayonnement: ligne

Nos services :

Caractéristiques techniques

Matériau : laiton
Puissance optique : 5 mW
Durée de vie : 3000 h
Température de fonctionnement : -20°C à 40 °C
Température de stockage : -40°C - 80 °C
Forme du faisceau : ligne
Classe de laser : 1
Divergence : H - 1,0 mrad
Angle d'ouverture : 90 °
Distance de travail : 1 m
Optique : lentille acrylique
Technologie laser : diode
Mise au point : fixe (1000 mm)
Potentiel du boîtier : VDD(+)
Potentiel du boîtier : VDD(+) Focus : fixe (1000 mm)
Couleur du câble GND : noir
Longueur du câble: 100 mm
Type de câble : 26AWG, 0,14mmm²
Diamètre de sortie optique : 6 mm

Type de produit: Laser à lignes

Caractéristique de rayonnement: ligne

Propriété de la mise au point: Mise au point fixe 1000 mm

Longueur d’onde: 650 nm

: 5 mW

Diamètre: 6 mm

Longueur: 22 mm

Classe de laser: 1

Angle d'ouverture: 90°

Divergence du faisceau: 1.0 mrad

Distance de travail: 1 m

Tension de fonctionnement: 12 V/DC

Courant de service: 15 mA

Matériau: laiton

Dim.: (Ø x L) 6 mm x 22 mm

Poids: 9 g

Conforme à la norme RoHS: oui

Largeur: 10 mm

Température max.: 40 °C

Température min.: -20 °C

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2987707 Laserfuchs Laser à lignes ligne 5 mW

Information

Information 2987707 Laserfuchs Laser à lignes ligne 5 mW

Déclaration de conformité

Déclaration de conformité 2987707 Laserfuchs Laser à lignes ligne 5 mW

Modèle

Laser linéaire, rouge, 650 nm, 5 mW, 90°, laser classe 1, mise au point 1 m, 3-12V DC, 10 x 22 mm
Le type LFL650-5-12(10x22)90 est un module laser linéaire d'une longueur d'onde de 650 nm. Le laser a une forme compacte (10 x 22 mm). La durée de vie du module laser est supérieure à 3 000 heures. L'angle d'ouverture de 90° produit une ligne laser de 2 m de longueur à une distance de 1 M. Comme alimentation électrique, vous pouvez par exemple utiliser notre bloc d'alimentation LFNT-3. Ce laser linéaire est utilisé par ex. pour les appareils de nivellement, les systèmes de marquage laser et le positionnement précis des objets. Les domaines d'utilisation typiques sont les applications à faible coût. Ce module tombe dans la classe laser 1.
Caractéristique de rayonnement : ligne, épaisseur de ligne 1,2mm@1m
Puissance optique : laser classe 1 ; mise au point 1 m
Forme compacte : 10 x 22 mm ; angle d'ouverture : 90° ; déviation de l'axe : jusqu'à 3,0°
L'angle d'ouverture (90°) produit, à une distance de travail de 1 m, une longueur de ligne laser de 2 M.
Pour les applications telles que les balances à eau laser, les systèmes de marquage laser, la robotique et la zone d'exposition. Tension de fonctionnement 3 V à 12 V. Pour l'alimentation électrique, vous pouvez utiliser par exemple notre bloc d'Picotronic LFNT-3.
Ce texte a été traduit par une machine.

Description

Modèle

Laser linéaire, rouge, 650 nm, 5 mW, 90°, laser classe 1, mise au point 1 m, 3-12V DC, 10 x 22 mm
Le type LFL650-5-12(10x22)90 est un module laser linéaire d'une longueur d'onde de 650 nm. Le laser a une forme compacte (10 x 22 mm). La durée de vie du module laser est supérieure à 3 000 heures. L'angle d'ouverture de 90° produit une ligne laser de 2 m de longueur à une distance de 1 M. Comme alimentation électrique, vous pouvez par exemple utiliser notre bloc d'alimentation LFNT-3. Ce laser linéaire est utilisé par ex. pour les appareils de nivellement, les systèmes de marquage laser et le positionnement précis des objets. Les domaines d'utilisation typiques sont les applications à faible coût. Ce module tombe dans la classe laser 1.
Caractéristique de rayonnement : ligne, épaisseur de ligne 1,2mm@1m
Puissance optique : laser classe 1 ; mise au point 1 m
Forme compacte : 10 x 22 mm ; angle d'ouverture : 90° ; déviation de l'axe : jusqu'à 3,0°
L'angle d'ouverture (90°) produit, à une distance de travail de 1 m, une longueur de ligne laser de 2 M.
Pour les applications telles que les balances à eau laser, les systèmes de marquage laser, la robotique et la zone d'exposition. Tension de fonctionnement 3 V à 12 V. Pour l'alimentation électrique, vous pouvez utiliser par exemple notre bloc d'Picotronic LFNT-3.
