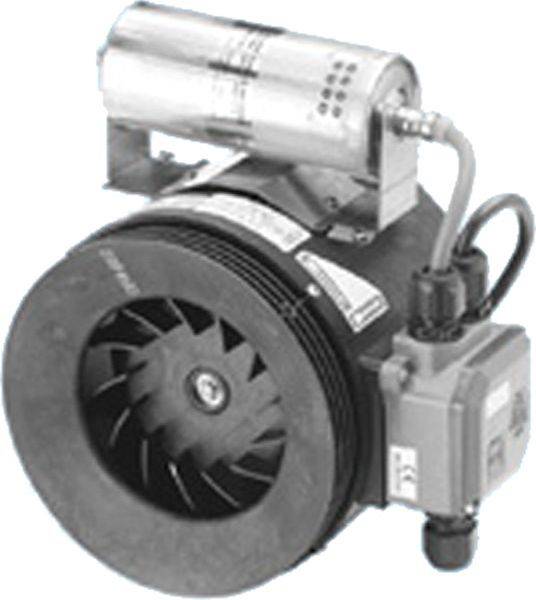

Maico Ventilatoren 0080.0290 Ventilateur tubulaire 310 m³/h 180 mm

Modèle : ex II 2G ex eb IIB+H2 T4 Gb Gb / ex II 2G ex h IIB+H2 T4 Gb. Gb. Convient pour la classe de température T1 à T4 (135°C). Caractéristiques spéciales : ventilateur à tube semi-radial, protégé contre les explosions, gaz moyen. Medium. Protection contre les explosions et homologations selon ATEX et IECEx. Pour des températures d'utilisation de -20 °C <= ta <= +50 °C. Qualifié pour tous les gaz et vapeurs des ex-groupes IIA et IIB et en plus pour l'hydrogène. Les ventilateurs ex-MAICO sont conformes aux exigences de sécurité de la directive européenne RL 2014/34/UE pour les appareils et systèmes de protection dans les zones dangereuses. Pour zone 1 et 2. Types de protection contre les étincelles : e - sécurité accrue et c - sécurité constructive. Indice de protection IP 64. Version à courant alternatif. Boîtier en plastique conducteur de haute qualité, antistatique. Forme compacte pour des conditions de montage réduites. Pour le montage dans un système de tubes. Installation simple car le sens d'écoulement est identique au sens d'écoulement. Montage possible dans n'importe quelle position Roue de roulement : roue de roulement semi-radiale en plastique conducteur, à faible débit. Qualité d'équilibrage de la combinaison de roues motrices G 6,3 selon la catégorie BV-3 selon la norme ISO 14694. Sens de refoulement : le sens de rotation et de transport est indiqué par des flèches sur le boîtier du ventilateur. Moteur : moteur robuste avec roulement à billes, sans entretien. Moteur à condensateur avec condensateur de fonctionnement prêt à être raccordé au ventilateur. Mode de fonctionnement S1 (fonctionnement continu). Instructions de montage : tubulure de raccordement côté aspiration et côté pression, pour une installation directe dans les conduites de ventilation. Réducteurs pour le raccordement à différents diamètres de tuyau (tubulure d'aspiration ou de soufflage), voir accessoires. Pour éviter les transferts de vibrations vers le système tubulaire, utiliser des brassards élastiques ELM-ex. Avec ERM 22 ex. : 2 réducteurs sur DN 200 inclus. Raccordement électrique : boîte à bornes montée sur le boîtier du ventilateur, protection ex, avec presse-étoupe. Consignes de sécurité : aucun réglage de vitesse autorisé. Ne faire fonctionner le ventilateur qu'avec la tension de mesure indiquée sur la plaque signalétique. Ne mettre en service le ventilateur en cas d'aspiration ou de soufflage libre que si la protection contre les contacts de la roue à ailettes est assurée conformément à la norme DIN en ISO 13857. Pour ce faire, fixer la grille de protection SMG-ex.article : ERM 18 ex e, volume de refoulement : 310 m3/h, vitesse de rotation : 2780 tr/min, type de roue de roulement : semi-radiale, vitesse de rotation réglable : non, type de tension : courant alternatif, tension de mesure : 230 V, fréquence secteur : 50 Hz, puissance nominale : 50 W, cosphi : 0,9, INENN : 0,25 A, Imax pour UNENN : 0,25 A, indice de protection : IP 64, classe de chaleur : B, câble d'alimentation secteur : 3 / 1,5 mm2, position de montage : vertical / horizontal, matériau : tôle d'acier, zingué, matériau du boîtier : plastique, couleur : noir de signal, similaire à RAL 9004, poids : 3,57 kg, poids avec emballage : 3,83 kg, diamètre nominal : 180 mm, largeur : 262 mm, hauteur : 252 mm, profondeur : 187 mm, largeur avec emballage : 255 mm, hauteur avec emballage : 190 mm, profondeur avec emballage : 240 mm, désignation ex selon directive ATEX : ex II 2 G, désignation ex selon norme : ex eb IIB + H2 T4 Gb / ex h IIB + H2 T4 Gb, température ambiante <
Ce texte a été traduit par une machine.
