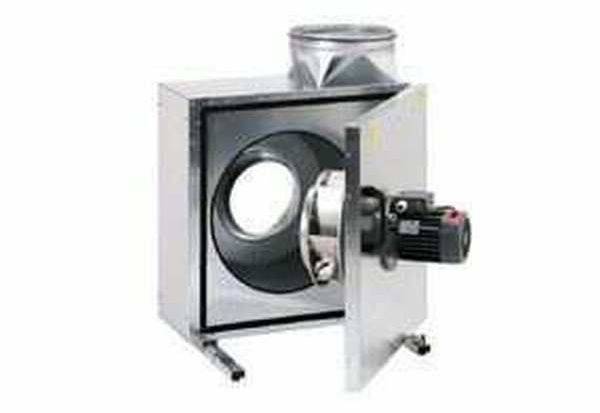

Maico Ventilatoren 0080.0883 Caisson de ventilation 2500 m³/h 250 mm

La série a été spécialement conçue pour les conditions de fonctionnement difficiles d'un ventilateur d'évacuation de cuisine. Boîtier à double paroi en tôle d'acier zinguée pour des exigences élevées en matière de bruit particulièrement faible. Promotion de volumes d'air moyens à importants avec des résistances élevées. Insensible aux supports de transport chauds jusqu'à 120° C. tubulure de raccordement côté aspiration et côté pression, pour une installation directe dans les conduites de ventilation, avec double lèvre d'étanchéité. Avec rail de montage et 4 amortisseurs de vibrations. Unité de ventilation pouvant être pivotée pour le nettoyage et l'entretien. Moteur placé à l'extérieur du débit d'air. Avec évacuation du condensat lorsque le bec de soufflage est orienté vers le haut. Roues de jauge radiales à forte pression avec pales incurvées vers l'arrière. Moteur : moteur réglable grâce à la réduction de la tension par transformateurs. Les contacts thermiques sont guidés sur des bornes. Protection complète du moteur grâce à l'appareil de déclenchement externe de type MICO MVE 10. Indice de protection IP X4 avec couvercle de boîtier fermé et raccord de tuyau côté aspiration et pression. Instructions de montage : montage avec bec verseur vers le haut, la droite ou la gauche. En cas de montage avec bec verseur vers la droite ou vers la gauche, il est nécessaire de modifier la porte de révision du côté de la construction. Raccordement électrique : boîte à bornes extérieure avec presse-étoupe. Consignes de sécurité : ne mettre en service le ventilateur en cas d'aspiration ou de soufflage libre que si la protection contre les contacts de la roue à ailettes est assurée conformément à la norme DIN en ISO 13857. Pour cela, fixer des grilles de protection.article : EKR 25-2, volume de refoulement : 2500 m3/h, volume de refoulement : 1518 m3/h / en opt. Rendement, pression pfs, nominal : 581 Pa - en opt. Rendement, vitesse nominale : 2844 tr/min - en opt. Rendement, vitesse de rotation : 1670 1/min, vitesse de rotation réglable : oui, type de tension : courant alternatif, tension de mesure : 230 V, fréquence secteur : 50 Hz, puissance nominale : 450 W / en opt. Rendement, INENN : 2 A / en opt. Rendement, IMAX : 3,2 A, indice de protection : IP X4, classe de chaleur : f, câble d'alimentation : 5 / 1,5 mm2, position de montage : vertical / horizontal, matériau : tôle d'acier, zingué, matériau du boîtier : tôle d'acier, zingué, couleur : argent, poids : 37,88 kg, poids avec emballage : 46 kg, ventilateur orientable : oui, diamètre nominal : 250 mm, largeur : 592 mm, hauteur : 687 mm, profondeur: 567 mm, largeur avec emballage: 750 mm, hauteur avec emballage: 735 mm, profondeur avec emballage: 680 mm, température du produit de transport à IMAX: -20 °C à 120 °C, température ambiante: 80 °C, efficacité totale e: 51,6 %, catégorie de mesure: A, catégorie d'efficacité: statique, efficacité N: 65,8, VSD nécessaire: non, année de fabrication : voir plaque signalétique, nom du fabricant / numéro d'immatriculation officiel / lieu d'établissement du fabricant : Maico Elektroäkäre-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / volume d'alimentation BEP / PFS, BEP : 0,442 kW / 1518 m3/h / 581 Pa, nBEP : 2844 1/min, rapport spécifique : 1 env. voir notice de montage, informations sur l'installation, l'utilisation et l'entretien : voir notice de montage, objets utilisés pour la mesure de l'efficacité qui ne sont pas décrits par la catégorie de mesure : -, IBEP : 1,9 A, niveau de puissance acoustique LWA5 : 78 dB(A), moteur DC : faux

Ce texte a été traduit par une machine.
