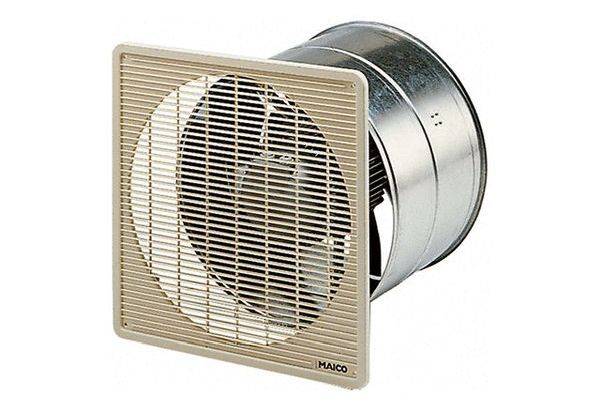

Maico Ventilatoren Maico Ventilateur axial à encastrement mural 4220 m³/h 450 mm

Type de courant triphasé : ventilateur mural axial pour installation encastrée, en version à courant triphasé. Brève description : pour montage encastré. Montage possible dans n'importe quelle position Manchon mural en tôle d'acier zinguée. Roues à ailettes à 8 pales en polyamide renforcé de fibres de verre. Grille de protection en plastique sur le côté aspiration, blanc perle, protection contre les contacts selon DIN en ISO 13857. Protection contre la surcharge thermique de série. Fonctionnement sans vibration grâce à la roue à ailettes et au moteur (rotor d'arbre), conformément à la norme de qualité 6.3, DIN ISO 1940, partie 1. Rendement élevé du côté de la ventilation, faible bruit de fonctionnement. Longévité accrue grâce à des matériaux de haute qualité tels que des roulements à billes silencieux. Les ventilateurs ne nécessitent aucun entretien. Fonctionnement réversible possible des ventilateurs. Des tensions spéciales spécifiques au client peuvent être disponibles en version spéciale sur demande et à un prix supplémentaire. Sens de refoulement : le sens de refoulement est indiqué. Mode d'évacuation standard, direction d'alimentation aspirante via le moteur. Moteur triphasé : moteur asynchrone. Tension de mesure 400 V, 50 Hz. Type de protection IP 55. Exception DZF... D IP 54. Réglable en fonction de la vitesse de rotation. Les appareils peuvent être commués par étapes avec un transformateur 5 niveaux en option. Réversible. Marche arrière : le débit volumétrique diminue d'environ 35 % en cas de direction de refoulement anormale. Protection contre la surcharge thermique de série. Exception : DZF... D. les connexions sont guidées sans potentiel sur les bornes et doivent être connectées à un disjoncteur à disjoncteur complet, par ex. mV 25 ou au circuit de commande d'un contacteur. Ne convient pas pour la production d'air saturé de vapeur d'eau. Connexion électrique : sur la barre de serrage dans le couvercle de fermeture du moteur. Consignes de sécurité : en cas d'aspiration libre, le ventilateur ne doit être mis en service que si la protection contre les contacts de la turbine est assurée conformément à la norme DIN en ISO 13857. Article : DZF 45/6 B, modèle : manchon mural, volume de refoulement : 4220 m3/h, volume de refoulement : 2910 m3/h / en opt. Rendement, pression pfs, nominal : 53 Pa - en opt. Rendement, vitesse nominale : 985 tr/min - en opt. Rendement, vitesse de rotation : 1008 1/min, type de roue de roulement : axial, axial, réglable en vitesse : oui, réversible : oui, type de tension : courant triphasé, tension de mesure : 400 V, fréquence secteur : 50 Hz, puissance nominale : 170 W / en opt. Rendement, nominal : 0,55 A / en opt. Rendement, IMAX : 0,6 A, indice de protection : IP 55, classe de chaleur : B, câble d'alimentation : 7 / 1,5 mm2, emplacement de montage : mur / plafond, type de montage : encastré, position de montage : horizontal / vertical, matériau : tôle d'acier, zingué, couleur : argent, poids : 19,39 kg, poids avec emballage : 21,53 kg, diamètre nominal : 450 mm, largeur : 580 mm, hauteur : 580 mm, profondeur : 315 mm, largeur avec emballage: 595 mm, hauteur avec emballage: 595 mm, profondeur avec emballage: 365 mm, température du produit de transport à 60 °C, température du produit de transport à IMAX: -20 °C à 60 °C, efficacité totale e: 29,2 %, catégorie de mesure: A, catégorie d'efficacité: statique, degré d'efficacité N: 40,5, VSD requis: non, année de fabrication : voir plaque signalétique, nom du fabricant / numéro d'immatriculation officiel / lieu d'établissement du fabricant : Maico Elektroäkäre-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen, PBEP / volume d'alimentation BEP / PFS, BEP : 0,165 kW / 2940 m3/h / 59 Pa, nBEP : 983 1/min, rapport spécifique : 1, informations sur l'élimination : voir notice de montage, informations sur l'installation, l'utilisation et l'entretien : voir notice de montage, objets utilisés pour la mesure de l'efficacité qui ne sont pas décrits par la catégorie de mesure : détermination de l'efficacité énergétique sans grille de protection. Niveau de puissance acoustique LWA7 : 76 dB(A), clapet de fermeture : sans
