Mentor 1216.1013 Conduit de lumière flexible montage sur carte, insertion en force
EAN :
Ref. fabricant :
Code produit :
Type de produit
Conduit de lumière
Type de montage
montage sur carte
insertion en force
Largeur
6 mm
Hauteur
6 mm
Longueur
150 mm
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
3,16 €
10
7% = 0,23 €
2,93 €
25
10% = 0,33 €
2,83 €
50
12% = 0,39 €
2,77 €
100
15% = 0,47 €
2,69 €
250
17% = 0,54 €
2,62 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (3,16 € / unité(s))
€
Caractéristiques techniques
- Matériel: (lentille) PMMA UL94, (guide de lumière) PUR (boîtier) PC UL94 noire
- Type
1216.1013
- Type de produit
Conduit de lumière
- Type de montage
montage sur carte
insertion en force
- Fabricant
Mentor
- Configuration
1 x 1
- Modèle
flexible
- Forme de lentille
rond
- Couleur
transparent
- Température de fonctionnement (min.)
-40 °C
- Température de fonctionnement (max.)
+85 °C
- Ø lentille
6 mm
- Largeur
6 mm
- Hauteur
6 mm
- Longueur
150 mm
- Diamètre
3 mm
- Dim.
(Ø x H) 3 mm x 6 mm
- Conforme à la norme RoHS
oui
Documents et téléchargements
Fiche technique
Fiche technique 556580 Mentor 1216.1013 Conduit de lumière flexible montage sur carte, insertion en force
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 556580 Mentor 1216.1013 Conduit de lumière flexible montage sur carte, insertion en force
Description

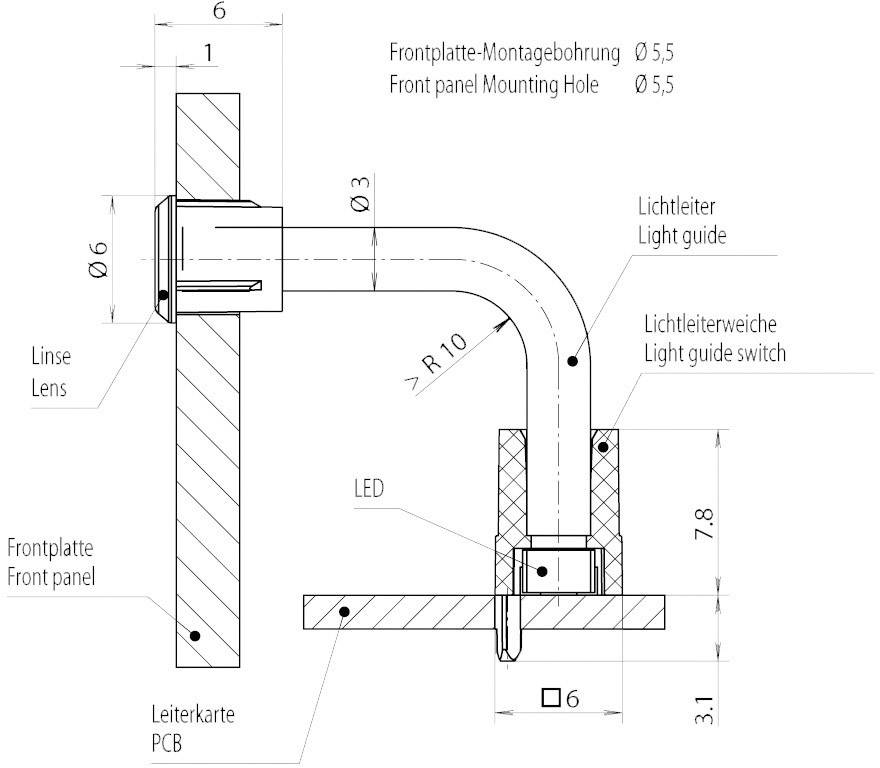

Le boîtier du guide de lumière est maintenu en place sur le circuit imprimé par deux pattes presse-in.
Les boîtiers sont donc conçus pour accueillir des guides de lumière de diamètre 3 mm, c'est à dire Fibres PUR souple 3000μm, 2000μm.
Ces guides de lumière sont utilisés pour les LEDs CMS TOPLEDs. Le boîtier, le guide de lumière et la lentille ne sont pas assemblés.
Les boîtiers sont donc conçus pour accueillir des guides de lumière de diamètre 3 mm, c'est à dire Fibres PUR souple 3000μm, 2000μm.
Ces guides de lumière sont utilisés pour les LEDs CMS TOPLEDs. Le boîtier, le guide de lumière et la lentille ne sont pas assemblés.
Contenu de la livraison
- Lentille transparente, guide de lumière et boîtier.
Avertissement
Le diamètre spécifié se réfère à la fibre.
