Module passif Varioface-VIP-3/SC Phoenix Contact 2908465 VIP-3/PT/2FLK14/AN/2P/S7-1500A Contenu: 1 pc(s)

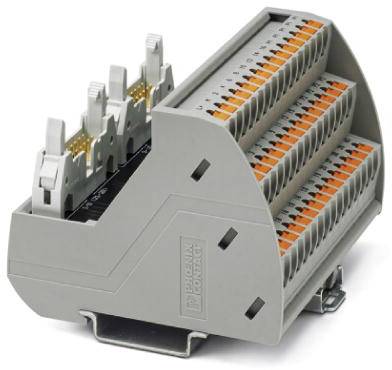

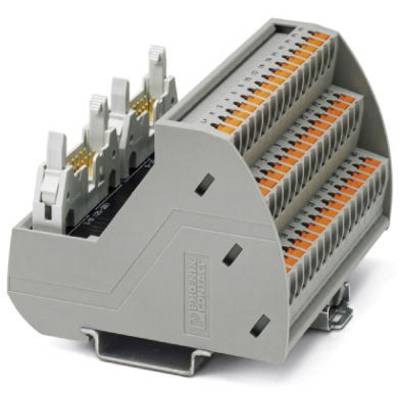

Un bloc de bornes gris avec plusieurs rangées de connexions et des leviers latéraux, prêt pour le câblage électrique et le montage sur un rail DIN.

Photo non contractuelle

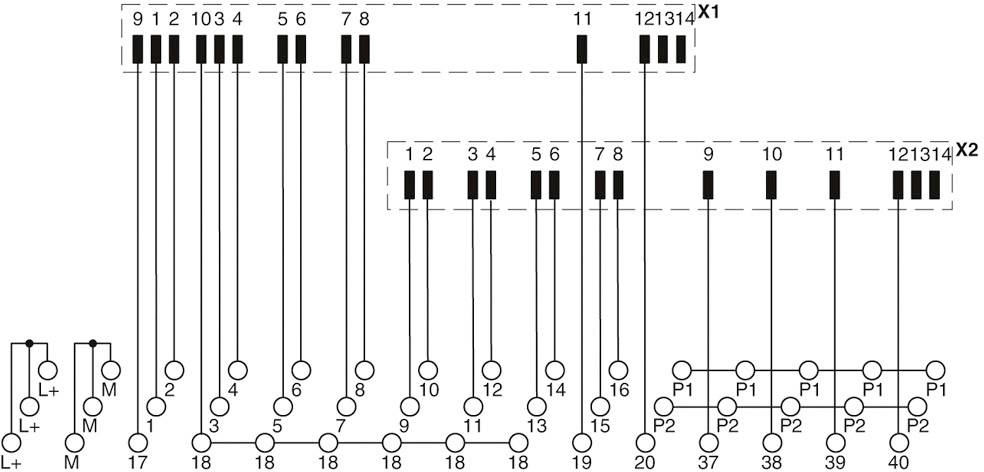

Un schéma de câblage montre le câblage entre deux points de connexion X1 et X2. Des lignes numérotées relient différents composants.

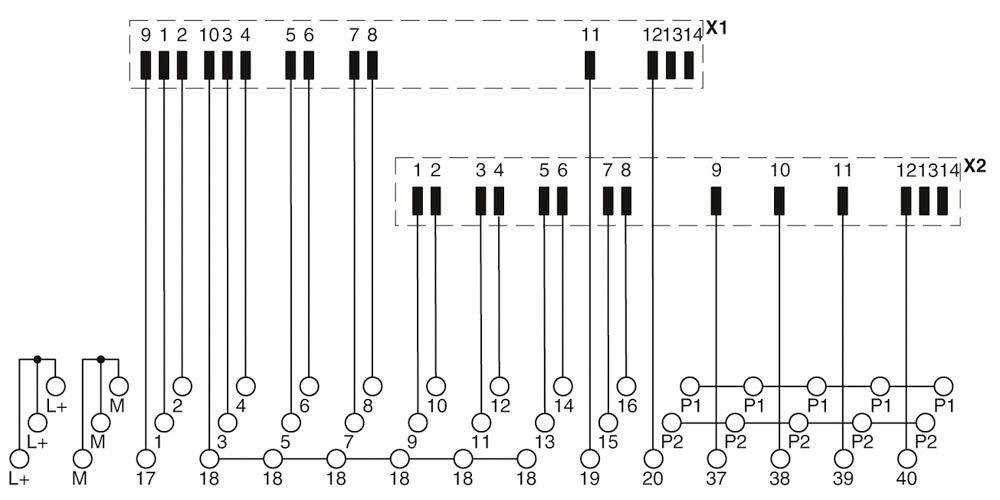

Schéma de câblage d'une installation électrique avec des points de connexion numérotés et des connexions représentant les circuits de commande et les fonctions.

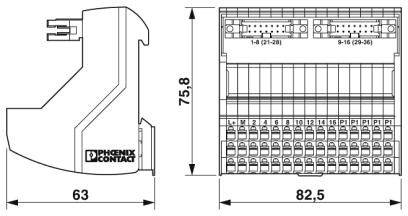

Dessin technique d'un module de protection électrique de Phoenix Contact avec les dimensions suivantes : hauteur 75,8 mm, longueur 82,5 mm, largeur 63 mm.

1/4

Photo non contractuelle

Type d'emballage

Piece

Type de produit

Module passif

Nombre total de pôles

Connexion

borne à vis

AWG

26 - 14

Fiche technique (PDF)

Livraison avant le lun. 4 janvier 2027

Vente et expédition :

Conrad Electronic CGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (87,49 € / unité(s))

87,49 €

dont 0,06 € d’éco-part

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Module passif

Phoenix Contact VIP-3/PT/2FLK14/AN/2P/S7-1500A 2908465
Contenu: 1 pc(s)

Caractéristiques techniques

Tension de fonctionnement max. Admissible AC : 25 V AC
Tension de fonctionnement max. Admissible DC : 60 V DC
Courant admissible max. (Alimentation séparée) : 7 A
Position de montage: indifférente

Type d'emballage: Piece

Type de produit: Module passif

Nombre total de pôles: 14

Connexion: borne à vis

: 26 - 14

Longueur dénudée (max.): 8 mm

Dim.: (L x l x H) 63 x 82.5 x 75.8 mm

Connexion (champ): Push-In

Connexion (commande): Barrette IDC/FLK

Courant de service: 1 A

Contenu: 1 pc(s)

Nombre de pôles: 14

Largeur: 82.5 mm

Hauteur: 75.8 mm

Longueur: 63 mm

Série: Varioface-VIP-3/SC

Température max.: +60 °C

Température min.: -20 °C

Section câble flexible (max.): 2.5 mm²

Section de câble rigide (max.): 2.5 mm²

Section de câble flexible (min.): 0.14 mm²

Section min. de câble rigide: 0.14 mm²

Spécificités: avec borne à 3 étages

UKCA: oui

Documents et téléchargements

Fiche technique

Fiche technique 2136862 Module passif Varioface-VIP-3/SC Phoenix Contact 2908465 VIP-3/PT/2FLK14/AN/2P/S7-1500A Contenu: 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2136862 Module passif Varioface-VIP-3/SC Phoenix Contact 2908465 VIP-3/PT/2FLK14/AN/2P/S7-1500A Contenu: 1 pc(s)

Description

Deux barres de base FLK avec 14 broches. Bornes à vis à trois étages.

Ce texte a été traduit par une machine.
