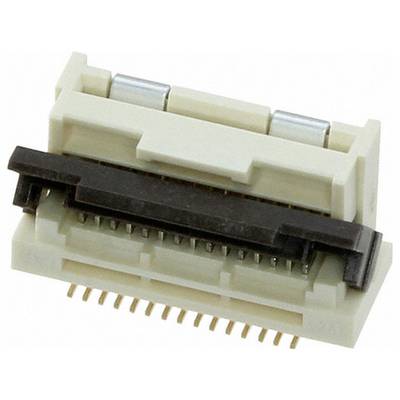

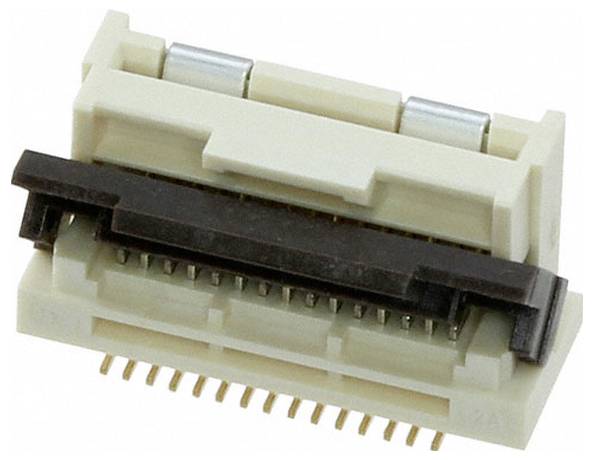

Molex Port FFC/FPC série FFC Nbr total de pôles 15 Pas: 0.5 mm 5022311500 1 pc(s) Bande sur bobine complète
EAN :
Ref. fabricant :
Code produit :
Type de produit
Port FFC/FPC
Forme
mâle
Nbr de rangées
1
Série
série FFC
Dimension grille
0.5 mm
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1000
-
1,19671 €
3000
8% = 0,10 €
1,10038 €
5000
11% = 0,13 €
1,06184 €
10000
13% = 0,16 €
1,03623 €
20000
16% = 0,19 €
1,00727 €
40000
19% = 0,22 €
0,97520 €
100000
21% = 0,26 €
0,93989 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Quantité minimale de commande: 1000
Pièce(s): 1000
Tape on Full reel
pièce(s) (Contenu : )
pièce(s) (Contenu : )
Total (1,19671 € / unité(s))
1 196,71 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
0.5mm FFC/FPC
- Contenu: 1 pc(s)
- Nbr de rangées: 1
- Nbr total de pôles: 15
Caractéristiques techniques
- Type d'emballage
Bande sur bobine complète
- Type de produit
Port FFC/FPC
- Forme
mâle
- Nbr de rangées
1
- Systèmes de connecteurs enfichables
Connecteur fil à carte
- Série
série FFC
- Spécificités
droit
- Dimension grille
0.5 mm
- Nombre de pôles par rangée
15
- Nbr total de pôles
15
- Courant nominal
0.4 A
- Courant nominal - arrondi
400 mA
- Contenu
1 pc(s)
- Connexion
SMT
- Sens d'enclenchement
à la verticale par rapport à la platine
- Référence fabricant
5022311500
- Couleur
marron
naturel
- Matériau du contact
bronze phosphoreux
- Surface de contact coté circuit imprimé
or
- Surface de contact coté enfichable
or
- Tension nominale
50 V
- Hauteur
6.05 mm
- Sens d'enfichage
à la verticale par rapport à la platine
- Température max.
+85 °C
- Température min.
-25 °C
- Type
5022311500
- Numéro de la pièce
502231-1500
- Nom de la série
0.5 FFC For LVDS
- Numéro de la série
502231
Documents et téléchargements
Fiche technique
Fiche technique 3036079 Molex Port FFC/FPC série FFC Nbr total de pôles 15 Pas: 0.5 mm 5022311500 1 pc(s) Bande sur bobine complète
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3036079 Molex Port FFC/FPC série FFC Nbr total de pôles 15 Pas: 0.5 mm 5022311500 1 pc(s) Bande sur bobine complète

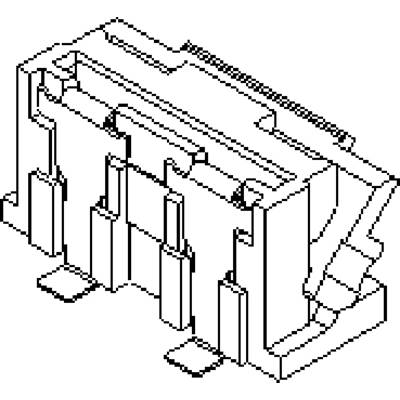

Schéma électrique
Schéma électrique 3036079 Molex Port FFC/FPC série FFC Nbr total de pôles 15 Pas: 0.5 mm 5022311500 1 pc(s) Bande sur bobine complète
Description
0.50mm Pitch Easy-On FFC/FPC Connector, For LVDS, 6.05mm Height, Vertical, Surface Mount, ZIF, 15 Circuits
