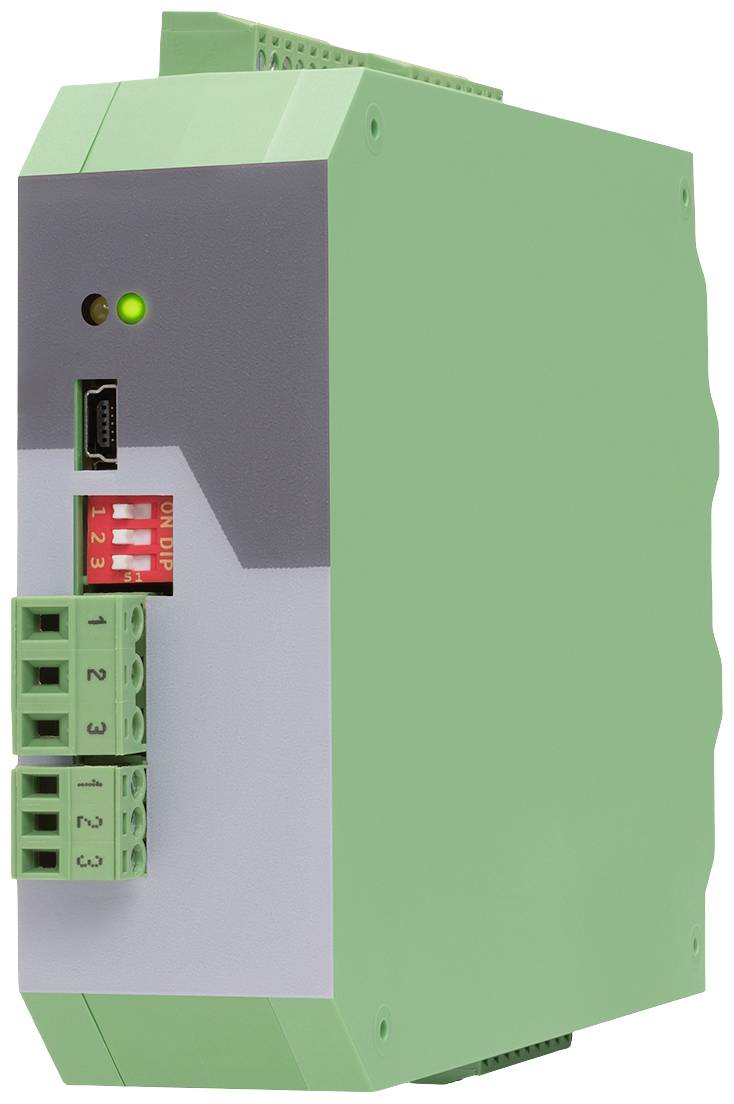

Motrona 6877.5022 Module E/S borne à vis Nombre d'entrées numériques: 2
EAN :
Ref. fabricant :
Code produit :
Type de produit
Module E/S
Interfaces
borne à vis
Type
6877.5022
Alim.
18 à 30 V/DC
Hauteur
140 mm
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
379,17 €
3
2% = 9,25 €
369,92 €
5
3% = 12,94 €
366,23 €
10
4% = 15,39 €
363,78 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (379,17 € / unité(s))
379,17 €
HT
dont 0,06 € d’éco-part
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Amplificateur de mesure DMS (2x)
- Connecteur 6 conducteurs pour deux capteurs DMS à pont complet
- 2 x sortie de tension de courant
- Fonctions permettant de mettre à l'échelle et de relier les signaux des capteurs (p. ex. A+B, A-B, …)
- Tension de pont réglable par capteur de 3 VDC à 10 VDC
- Sensibilité des entrées de capteur 1 … 10 mV
- Transmission des données du capteur via RS-485
- Programmation via USB et l'interface utilisateur OS (Freeware)
- 4 entrées de commande HTL/PNP
- 4 sorties de commande pour la signalisation de différents États de fonctionnement
Caractéristiques techniques
- Type de raccordement : bornes à vis, 1,5 mm2 / AWG 16
- Tension d'alimentation tension d'entrée : 18... 30 VDC
- Alimentation électrique circuit de protection : protection contre l'inversion de polarité
- Tension d'alimentation ondulation résiduelle : ≤ 10 %
- Alimentation en tension consommation de courant : env. 50 ma (à 24 V, non chargé)
- Alimentation DMS tension de sortie : 3-10 VDC
- Courant de sortie d'alimentation DMS : max. 50 ma
- Entrées DMS nombre : 2 avec lecture arrière
- Configuration des entrées DMS : tension
- Entrées DMS sensibilité : +/- 5 mV, +/- 10 mV, +/- 20 mV, +/- 40 mV, +/- 80 mV
- Entrées DMS résolution : 16 bits
- Précision des entrées DMS : +/- 0,01 % / 10 K.
- Sorties analogiques nombre : 2
- Sorties analogiques tension : +/- 10 V (charge externe max. 5 kohms)
- Sorties analogiques courant : 0/4mA...20mA (charge max. 270 ohms)
- Sorties analogiques résolution : 16 bits
- Sorties analogiques précision : +/- 0,01% / 10 K.
- Temps de réponse des sorties analogiques : dépend du temps d'échantillonnage et du filtre
- Entrées de commande nombre : 4
- Format des entrées de commande : HTL, PNP (Low 0... 4 V, High 10... 30 V.
- Fréquence des entrées de commande : max. 1 kHz
- Temps de réponse des entrées de commande : 1 ms.
- Charge des entrées de commande : max. 3 ma à 24 VDC
- Sorties de commande nombre : 4
- Sorties de commande format / niveau : HTL : 17... 29 V (en fonction de la tension d'alimentation)
- Sorties de commande courant de sortie : max. 30 ma, pilote High Side
- Version USB : USB 2.0 mini type B
- Modèle de boîtier : 2 conducteurs RS-422
- Boîtier protocole : LECOM, MODBUS
- Matériau du boîtier : plastique
- Montage du boîtier : sur rail DIN 35 mm (selon en 60715)
- Dimensions du boîtier (L x H x P) : 34 x 140 x 118 mm
- Boîtier indice de protection : IP20
- Poids du boîtier : env. 100 g
- Température ambiante de fonctionnement : 0 °C... +60 °C (sans condensation)
- Température ambiante de stockage : -25 °C +70 °C (sans condensation)
- Taux de défaillance MTBF en années (fonctionnement continu à 60 °C) : 59.9
- Type de produit
Module E/S
- Interfaces
borne à vis
- Type
6877.5022
- Alim.
18 à 30 V/DC
- Hauteur
140 mm
- Longueur
118 mm
- Largeur
34 mm
- Nombre d'entrées numériques
2
- Dim.
(L x l x H) 118 x 34 x 140 mm
- Référence fabricant
6877.5022
Documents et téléchargements
Fiche technique
Fiche technique 2899377 Motrona 6877.5022 Module E/S borne à vis Nombre d'entrées numériques: 2
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2899377 Motrona 6877.5022 Module E/S borne à vis Nombre d'entrées numériques: 2
Description
Deux capteurs DMS à pont complet peuvent être connectés à cet amplificateur de mesure, dont les valeurs mesurées sont disponibles sur deux sorties analogiques (courant/tension) et sur quatre sorties HTL Control.
Il s'agit d'une interface de programmation USB et d'une interface de communication RS-485 avec LECOM ou Protocole MODBUS présent. Avec quatre entrées HTL Control, une remise à zéro des capteurs DMS peut être déclenchée.
Les quatre sorties HTL Control transmettent le dépassement, le passage au-dessous des points de commutation ainsi que les mouvements en dehors d'une plage. Une erreur DMS peut également être émise.
Grâce aux entrées de commande HTL, l'auto-maintien peut être retiré aux sorties.
En outre, une fonction de mise en réseau de la sortie analogique est également réalisable via les entrées HTL Control.
Ce texte a été traduit par une machine.
Il s'agit d'une interface de programmation USB et d'une interface de communication RS-485 avec LECOM ou Protocole MODBUS présent. Avec quatre entrées HTL Control, une remise à zéro des capteurs DMS peut être déclenchée.
Les quatre sorties HTL Control transmettent le dépassement, le passage au-dessous des points de commutation ainsi que les mouvements en dehors d'une plage. Une erreur DMS peut également être émise.
Grâce aux entrées de commande HTL, l'auto-maintien peut être retiré aux sorties.
En outre, une fonction de mise en réseau de la sortie analogique est également réalisable via les entrées HTL Control.
Ce texte a été traduit par une machine.
Modèle
- Boîtier en plastique robuste pour une fixation directe sur rail DIN
Contenu de la livraison
- Mode d'emploi
