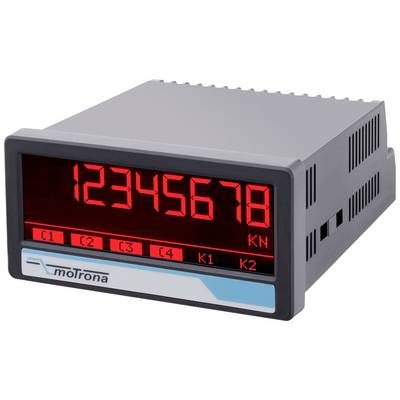

Motrona Afficheur numérique
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (475,00 € / unité(s))
475,00 €
Prix TTC
dont 0,07 € d’éco-part
Plus que 3 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de raccordement : bornes à vis, 1,5 mm2 / AWG 16
- Tension d'alimentation DC tension d'entrée : 18 ... 30 VDC
- Alimentation électrique circuit de protection DC : protection contre l'inversion de polarité
- Alimentation en courant DC consommation de courant : env. 100 ma (non chargé)
- Tension d'alimentation DC ondulation résiduelle : ≤ 10 %
- Alimentation électrique protection DC : externe : T 0,5A
- Tension d'alimentation AC (option AC) tension d'entrée : 115...230 VAC, (50...60 Hz)
- Alimentation en tension AC (option AC) puissance absorbée : env. 3 va (non chargé)
- Alimentation électrique AC (option AC) protection : externe : T 0,1 A
- Alimentation DMS tension de sortie : 3-10 VDC
- Courant de sortie d'alimentation DMS : max. 50 ma
- Entrées DMS configuration : entrée de tension / pont complet
- Entrées DMS sensibilité : +/- 5 mV, +/- 10 mV, +/- 20 mV, +/- 40 mV, +/- 80 mV
- Entrées DMS résolution : 16 bits
- Précision des entrées DMS : +/- 0,01% / 10K
- Entrées de commande nombre : 3
- Format des entrées de commande : HTL, PNP (Low 0... 4 V, High 10... 30 V.
- Fréquence des entrées de commande : max. 1 kHz
- Entrées de commande temps de réponse : 1 ms.
- Charge des entrées de commande : max. 3 ma à 24 VDC
- Sortie analogique (option AO/AR) configuration : courant ou tension de sortie
- Sortie analogique (option AO/AR) sortie de tension : -10... +10 V (max. 2 ma)
- Sortie analogique (option AO/AR) sortie de courant : 0/4 ... 20 ma (burette max. 270 ohms)
- Sortie analogique (option AO/AR) résolution / précision 16 bits / ± 0,1 %
- Sortie analogique (option AO/AR) temps de réponse : dépend de la valeur OSR et du filtre
- Sorties de commande (option AO/AR/CO/CR) nombre : 4
- Sorties de contrôle (option AO/AR/CO/CR) format : 5... 30 V (en fonction de la tension sur COM+), PNP
- Sorties de commande (option AO/AR/CO/CR) courant de sortie : max. 60 ma
- Sorties de commande (option AO/AR/CO/CR) temps de réponse : < 1 ms.
- Sorties relais (option RL) nombre : 2
- Sorties relais (option RL) configuration : inverseur (sans potentiel)
- Sorties relais (option RL) capacité de commutation AC : max. 250 VAC / 3 A / 750 va
- Sorties relais (option RL) capacité de commutation DC : max. 150 VDC / 2 A / 50 W.
- Sorties relais (option RL) temps de réponse : < 20 ms.
- Format interface série (option A0/CO) : RS232
- Interface série format (option AR/CR) 2 conducteurs RS485
- Port série débit en bauds : 9600, 19200 ou 38400 bauds
- Protocole interface série : LECOM, MODBUS
- Type d'affichage : LCD graphique avec rétroéclairage
- Affichage de la zone d'affichage : 8 décades plus signe (-99999999... 99999999)
- Affichage hauteur des chiffres (simple + Dual) : 13 mm
- Affichage hauteur des chiffres (grand affichage) : 26 mm
- Affichage couleur : rouge/vert/jaune (commutable)
- Affichage de la commande : écran tactile (résistif)
- Matériau du boîtier : ABS, UL 94 V-0
- Montage du boîtier : montage du panneau de commande
- Dimensions du boîtier (L x H x P) : 96 x 48 x 116 mm
- Découpe de boîtier (L x H) : 91 x 43 mm
- Boîtier de protection IP65 à l'avant, IP20 à l'arrière
- Poids du boîtier : env. 200 g
- Température ambiante de fonctionnement : -20 °C... +60 °C (sans condensation)
- Température ambiante de stockage : -25 °C +70°C
- Conditions ambiantes altitude : 2000 m max
- Conditions ambiantes humidité : max. 80% d'humidité relative jusqu'à 30°C.
- Conditions ambiantes degré de pollution : 2
- Type de produit
Afficheur numérique
- Fonction de mesure
température
- Type
6877.5150
- Technologie d'écran
LCD; graphique
IP20 (face arrière)
IP65 (façade avant)
- Largeur encastrée
91 mm
- Affichage (nombre de points)
-99999999
99999999
- Hauteur d'encastrement
43 mm
- Dim.
(L x l x H) 116 x 96 x 48 mm
- Poids
200 g
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement min.
18 V/DC
- Eclairage écran
RGB
- Spécificités
Ecran couleur
- Profondeur d'encastrement
43 mm
- Largeur
96 mm
- Hauteur
48 mm
- Longueur
116 mm
- Largeur du cadre
91 mm
- Interfaces
RS485
- Interfaces
borne à vis
- Hauteur chiffres
13 mm oder 26 mm
Documents et téléchargements
Fiche technique
Fiche technique 2899372 Motrona Afficheur numérique
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2899372 Motrona Afficheur numérique
Description
Cet écran DMS innovant permet d'enregistrer, de traiter et de représenter les valeurs mesurées des jauges de contrainte et des capteurs de force. Comme d'habitude, nos écrans offrent différentes options de visualisation grâce à notre écran TouchMATRIX ® innovant et tricolore. Pour les mesures de température, il est également possible de raccorder et d'évaluer des capteurs pt100 ainsi que des thermocouples de type J et K.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Boîtier robuste en plastique
- Affichage lumineux et à contraste élevé avec des variations de couleur en fonction des événements
- Émulation d'un affichage à 7 segments avec symboles et unités
- Paramétrage simple et intuitif grâce au texte clair et à l'écran tactile
Contenu de la livraison
- Matériel de montage pour le montage dans un tableau de commande
- Mode d'emploi
