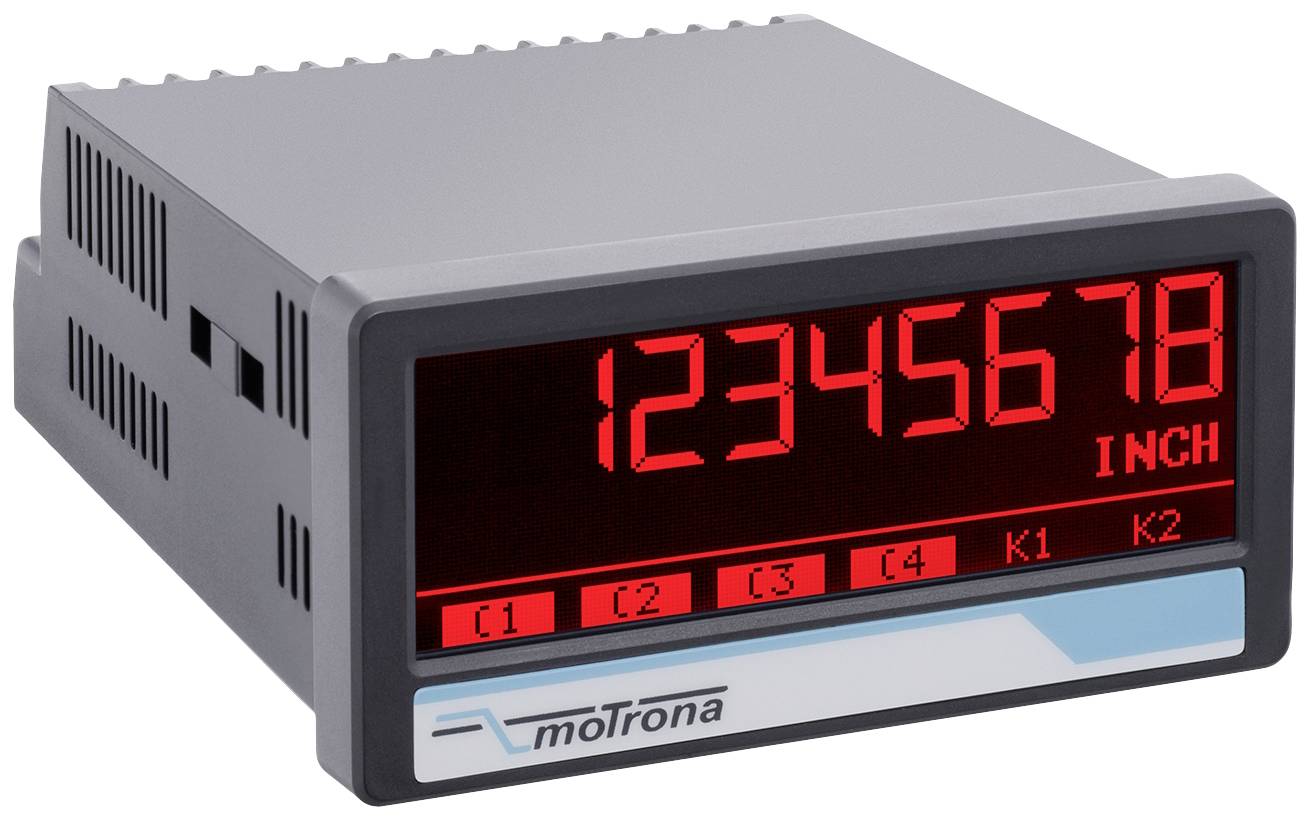

Motrona Afficheur numérique
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
420,83 €
3
2% = 10,26 €
410,57 €
5
3% = 14,35 €
406,48 €
10
4% = 17,08 €
403,75 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (420,83 € / unité(s))
420,83 €
HT
dont 0,06 € d’éco-part
Plus que 2 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type de raccordement : bornes à vis, 1,5 mm2 / AWG 16
- Tension d'alimentation DC tension d'entrée : 18 ... 30 VDC
- Alimentation électrique circuit de protection DC : protection contre l'inversion de polarité
- Alimentation en courant DC consommation de courant : env. 100 ma (non chargé)
- Alimentation électrique protection DC : externe : T 0,5 A
- Sortie de tension auxiliaire pour l'alimentation DC : 24 VDC (environ 1 V plus petit que la tension d'entrée), max. 250 ma ou 5 VDC (+/- 15%), max. 250 ma
- Sortie de tension auxiliaire pour alimentation AC : 24 VDC (+/- 15%) (max. 150 ma à 45°C / 80 ma à partir de 45°C) ou 5 VDC (+/- 15%), max. 250 ma
- Port d'interface PROFINET : 2 ports Ethernet RJ45 avec commutateur intégré et séparation galvanique
- Interface PROFINET taux de transfert de données : 100 Mbits/s full duplex
- Interface PROFINET communication : PROFINET IO Device, Profinet RT avec échange de données cyclique et cyclique
- Interface PROFINET Conformance-Class : B
- Interface PROFINET classe Netload : III
- Entrées de commande nombre : 3
- Format des entrées de commande : HTL, PNP (Low 0... 3 V, High 9... 30 V.
- Fréquence des entrées de commande : max. 10 kHz
- Entrées de commande charge : max. 2 ma / Ri > 15 kohms / 470 pF
- Type d'affichage : LCD graphique avec rétroéclairage
- Affichage de la zone d'affichage : 8 décades plus signe (-99999999... 99999999)
- Affichage hauteur des chiffres 13 mm
- Affichage couleur : rouge/vert/jaune (commutable)
- Affichage de la commande : écran tactile (résistif)
- Matériau du boîtier : ABS, UL 94 V-0
- Montage du boîtier : montage du panneau de commande
- Dimensions du boîtier (L x H x P) : 96 x 48 x 116 mm
- Découpe de boîtier (L x H) : 91 x 43 mm
- Boîtier de protection IP65 à l'avant, IP20 à l'arrière
- Poids du boîtier : env. 200 g
- Température ambiante de fonctionnement : -20°C... +60°C
- Température ambiante de stockage : -25°C... +70°C
- Type de produit
Afficheur numérique
- Type
8078.5150
- Technologie d'écran
LCD; graphique
IP20 (face arrière)
IP65 (façade avant)
- Largeur encastrée
91 mm
- Affichage (nombre de points)
-99999999
99999999
- Hauteur d'encastrement
43 mm
- Dim.
(L x l x H) 116 x 96 x 48 mm
- Poids
200 g
- Tension de fonctionnement max.
30 V/DC
- Tension de fonctionnement min.
18 V/DC
- Eclairage écran
RGB
- Spécificités
Ecran couleur
- Profondeur d'encastrement
43 mm
- Largeur
96 mm
- Hauteur
48 mm
- Longueur
116 mm
- Largeur du cadre
96 mm
- Hauteur de cadre
4.8 cm
- Interfaces
RJ45
- Interfaces
borne à vis
- Hauteur chiffres
13 mm
Documents et téléchargements
Fiche technique
Fiche technique 2899375 Motrona Afficheur numérique
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2899375 Motrona Afficheur numérique
Description
L'appareil est conçu comme un appareil d'affichage pour PROFINET pour le montage sur panneau.
Deux valeurs de données de processus transmises par le contrôleur PROFINET peuvent être mises à l'échelle, reliées entre elles et affichées.
Grâce à son utilisation intuitive, ses nombreuses fonctions et options, il peut être utilisé de manière universelle.
Pour la mise en service de l'appareil d'affichage PROFINET et la compréhension de ce mode d'emploi, il est nécessaire d'avoir une connaissance de base de la fonction de PROFINET IO.
Ce texte a été traduit par une machine.
Deux valeurs de données de processus transmises par le contrôleur PROFINET peuvent être mises à l'échelle, reliées entre elles et affichées.
Grâce à son utilisation intuitive, ses nombreuses fonctions et options, il peut être utilisé de manière universelle.
Pour la mise en service de l'appareil d'affichage PROFINET et la compréhension de ce mode d'emploi, il est nécessaire d'avoir une connaissance de base de la fonction de PROFINET IO.
Ce texte a été traduit par une machine.
Modèle
- Boîtier robuste en plastique
- Affichage lumineux et à contraste élevé avec des variations de couleur en fonction des événements
- Émulation d'un affichage à 7 segments avec symboles et unités
- Paramétrage simple et intuitif grâce au texte clair et à l'écran tactile
Contenu de la livraison
- Matériel de montage pour le montage dans un tableau de commande
- Mode d'emploi
