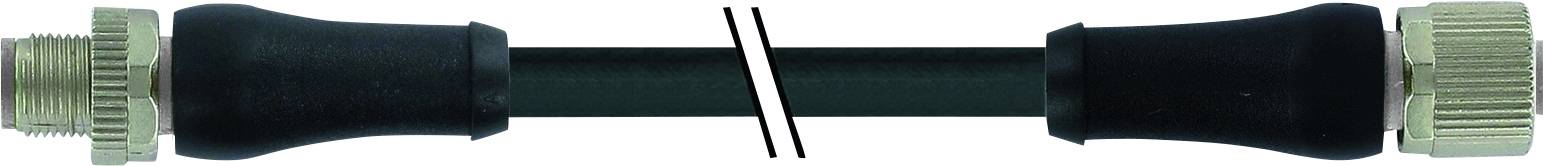

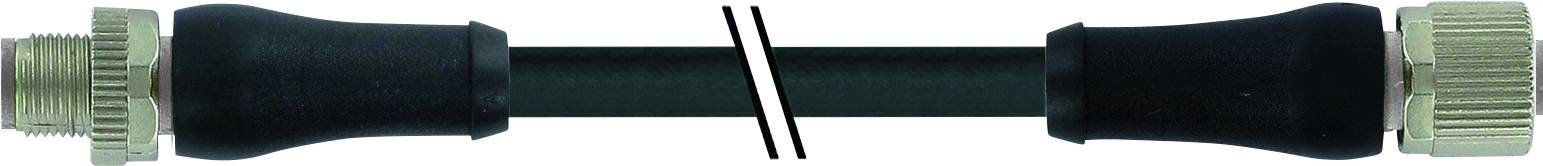

Murrelektronik 7000-P4241-P041000 Connecteur confectionné pour capteurs/actionneurs M12 x 1 mâle, droit, femelle, droit
EAN :
Ref. fabricant :
Code produit :
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
mâle, droit
femelle, droit
Coté A
M12 mâle droit
Coté de raccordement B
M12 femelle droit
Nombre de pôles
5
Fiche technique (PDF)
2 pièce(s)
Vente et expédition :
franco de port à partir de 100,00 €.- d'achat auprès de ce fournisseur
Nombre
Total
70,20 €
Livraison intracommunautaire (exonérée de TVA)
9,16 €
Plus que 2 pièce(s) en stock !
Vous bénéficiez déjà de la meilleure offre pour cette quantité.
Notre offre
Caractéristiques techniques
- Modèle : P4241
- nombre/section de fils : 5× 1.5 mm²
- valeurs de chaîne de traction : 5 Mio
- isolation de fils : PP (br, blanc, bl, SW, gr, num)
- rayon de courbure (déplacé) : 10× Ø extérieur
- plage de température (déplacé) : -20...+80 °C
- identification du câble : P04
- poids du câble [g/m] : 129,80
- (matériau) câble : câble :
- câble : câble : Ω
- câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble : câble :
- 84 × 0,15 mm (classe de brins 6)
- AWG : similaire à AWG 16
- matériau (isolation des conducteurs) :
- PP diam. De fils avec isolation : 2.3 mm, ±5%
- couleur/numérotation des fils : sw, bl, blanc, br, gr, num
- . Indice de fuite : 5 brins autour des remplisseur de noyaux.
- Blindage : non
- résistance chimique : bonne
- résistance à l'huile, à l'essence et aux produits chimiques (en 60404-11) : Ignifuge selon UL 1581 VW1 / CSA FT1 / IEC 60332-1, IEC 60332-2-2
- tension de test : 10.0 kV
- rayon de courbure (fixe) : 7.5× Ø extérieur
- nombre de cycles de flexion (chaîne de traction) : max. 5 Mio (25 °C)
- course de déplacement (chaîne de traction) : max. 5 m (horizontal)
- vitesse de déplacement (chaîne de traction) : max. 3.3 m/s
- (
- tension de mesure de traction : 5 kV max.
- Filetage à vis (M12 × 1 mm). Couple de serrage 0,6 Nm,
- matériau auto-autobloquant (verrouillage) : zinc moulé sous pression, nickelé mat
- degré de pollution : 3
- Type
7000-P4241-P041000
- Type de produit
Connecteur confectionné pour capteurs/actionneurs
- Forme
mâle, droit
femelle, droit
- Coté A
M12 mâle droit
- Coté de raccordement B
M12 femelle droit
- Nombre de pôles
5
- Longueur de câble
10.00 m
- Materiau de la gaine
PUR
- Tension nominale
1000 V/AC
- Courant nominal
16 A
- Courant nominal - arrondi
16 A
- Ø extérieur
8.2 mm
- Section de câble (câblage capteur/actioneeur)
1.5 mm²
- Type de filetage côté du raccordement
M12 x 1
- Type de filetage connexion des câbles et montage
M12 x 1
- Couleur du câble
noir
- Codification
L
- Matériau du contact
alliage de cuivre
- Revêtement du contact
doré
IP65
IP67
- Spécificités
Gaine PUR
codage L
- Température min.
-25 °C
- Température max.
+85 °C
- Référence fabricant
7000-P4241-P041000
- Contenu
1 pc(s)
- Diamètre de câble
8.7 mm
- Conforme à la norme RoHS
oui
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 2312048 Murrelektronik 7000-P4241-P041000 Connecteur confectionné pour capteurs/actionneurs M12 x 1 mâle, droit, femelle, droit
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2312048 Murrelektronik 7000-P4241-P041000 Connecteur confectionné pour capteurs/actionneurs M12 x 1 mâle, droit, femelle, droit
Description
Câble de raccordement de puissance M12
Fiche mâle/prise femelle
Codage L
Droit
5 broches
Section de conducteur : 5 x 1,5 mm²
Tension d'alimentation : 63 V CC
intensité de fonctionnement par contact : 12 A
Matériau de gaine : PUR
Longueur du câble : 10 m
Indice de protection IP65/67
Compatible avec les chaînes porte-câbles
Le câble de raccordement de puissance M12 5 broches 7000-P4241-P041000 de Murrelektronik est équipé d'une prise femelle et d'une fiche mâle droites à codage L et présente une longueur de 10 m. Son intensité de fonctionnement est de 12 A par contact et sa tension d'alimentation s'élève à 63 V CC. Son indice de protection élevé IP65/IP67 et sa gaine résistante en PUR lui assurent une grande résistance aux huiles et produits chimiques. Le câble de raccordement électrique M12 7000-P4241-P041000 peut ainsi répondre à une grande variété d'utilisations.
