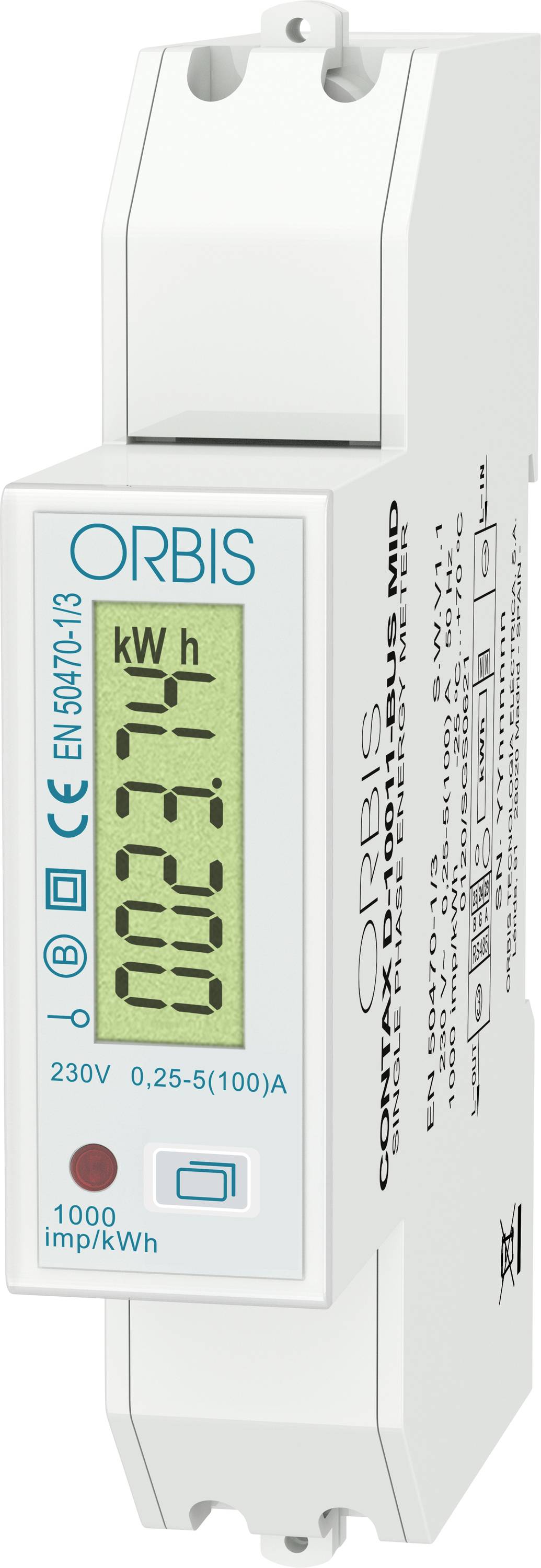

ORBIS Zeitschalttechnik kW-Zähler OB7010000 Compteur d'énergie monophasé numérique 100 A conformité MID: oui 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Compteur d'énergie monophasé
Courant de charge
100 A
Affichage
numérique
Calibrage
calibré
Type de compteur
Compteur de puissance active (mesure directe)
Fiche technique (PDF)
Nombre
Total (108,33 € / unité(s))
108,33 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Compteur de courant alternatif CONTAX D-10011 BUS MID 1 phase
- MID-étalonné pour la saisie des données énergétiques en rapport avec la facturation
- Interface RS485 intégrée avec protocole Modbus RTU
- Format compact avec seulement 1 unité de division (1 TE = 18 mm)
- Mesure directe précise jusqu'à 100 A de courant alternatif
- Affichage LCD numérique éclairé
Caractéristiques techniques
- Classe de protection : II
- Température de fonctionnement : de -25 °C à +55 °C
- Montage : rail DIN de 35 mm (EN 60715)
- Type de compteur
Compteur de puissance active (mesure directe)
- Type de produit
Compteur d'énergie monophasé
- Courant de charge
100 A
- Affichage
numérique
- Calibrage
calibré
- Alim.
230 V/AC
- Particularité
Homologation MID à des fins de facturation combinée avec RS485 Modbus RTU sur seulement 1 TE largeur
- Couleur
blanc
gris
- Dim.
(L x l x H) 62 x 18 x 90 mm
- Poids
120
- Courant de démarrage
20 mA
- Courant de démarrage
Empfindliche Verbrauchserfassung bereits ab 0,02 A
- Affichage
Écran LCD 6+1 chiffres (999999,9 kWh)
- Gamme d'affichage
0,0 à 999 999,9 kWh
- Tension de fonctionnement
230 V/AC
- Consommation propre
0.4 W
- Consommation propre
Très faible consommation propre de l'électronique de mesure et d'affichage
- Largeur encastrée
18 mm
- Longueur encastrée
90 mm
- Fréquence
50 Hz
- Catégorie de précision
Classe B / Classe 1
- Conformité MID
oui
- Fonction de mesure
énergie active
tension
courant / intensité
puissance active
fréquence
- Plage de tension nominale
184 à 265 V/AC
- Tension secteur (max.)
265 V/AC
- Tension secteur (min.)
184 V/AC
- Largeur
18 mm
- Hauteur
90 mm
- Longueur
62 mm
- Courant (max.)
100 A
- Courant (min.)
0.02 A
- Plage de courant
0.02 à 100 A
- Type
kW-Zähler
- Gamme de puissance effective
0 bis 23 kW
- Gamme de courant utile
0,02 A bis 100 A
- Facteur de puissance Cos φ (max.)
1
- Facteur de puissance active Cos φ (min.)
0
- Puissance active (max.)
23 kW
- Puissance active (min.)
4.6 W
- Plage de puissance active
4.6 à 23 kW
Documents et téléchargements
Fiche technique
Fiche technique 3828163 ORBIS Zeitschalttechnik kW-Zähler OB7010000 Compteur d'énergie monophasé numérique 100 A conformité MID: oui 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3828163 ORBIS Zeitschalttechnik kW-Zähler OB7010000 Compteur d'énergie monophasé numérique 100 A conformité MID: oui 1 pc(s)
Description
Compteur d'énergie numérique pour circuits monophasés jusqu'à 100 A. Sortie RS-485 et protocole Modbus (RTU) permettant de connecter l'appareil à un système de surveillance de l'énergie. Certifié MID conformément à la directive européenne 2004/22/CE sur les instruments de mesure.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Écran LCD à 6 +1 chiffres avec rétroéclairage
- Interface de communication RS485 intégrée (Modbus RTU)
- Sortie d'impulsion S0 programmable selon IEC 62053-31
- Couvercles de bornes plombables pour la protection contre la manipulation
- Indicateur d'impulsion LED pour le fonctionnement et la consommation
Contenu de la livraison
- 1 x compteur de courant alternatif Orbis CONTAX D-10011 BUS MID (OB7010000)
- Recouvrement de bornes
- Notice de montage et d'utilisation
