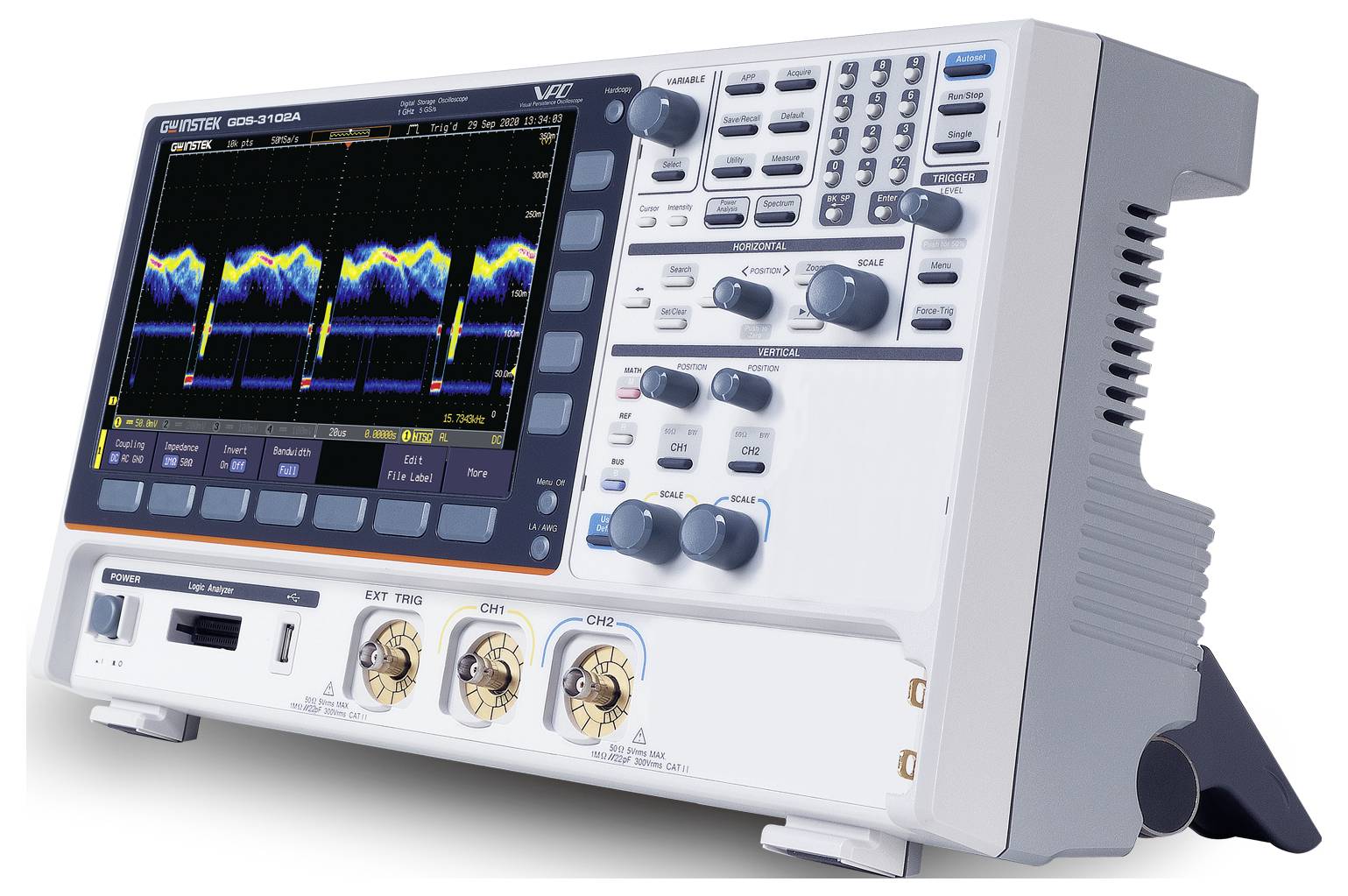

Oscilloscope numérique GW Instek GDS-3102A 1 GHz 5 Géch/s 200 Mpts 8 bits

Les oscilloscopes à mémoire numérique de la série GDS-3000A sont disponibles en modèles 1 GHz avec des options d'analyseur logique 2, 4 et 16 canaux. La série offre une capacité de stockage allant jusqu'à 200 Mpts par canal, un taux d'échantillonnage de 5 GSa/s (demi-canaux) ou 2,5 GSa/s (canaux totaux). L'écran LCD TFT de 10,2" (259 mm) dispose d'un mode de représentation des couleurs.

Le GDS-3000A offre de nombreuses fonctionnalités et spécifications pour les mesures d'oscilloscope, notamment une profondeur de mémoire pouvant atteindre 200 Mpts par canal. Grâce à la grande mémoire, le taux d'échantillonnage élevé peut être maintenu même avec des réglages de temps faibles. Le taux de mise à jour de la forme d'onde peut atteindre 200.000 WFM/s et la mémoire segmentée peut capturer et analyser jusqu'à 490.000 segments.

Pour des mesures précises, le GDS-3000A dispose d'une fonction de mise à l'échelle fine. Celle-ci permet le réglage fin de l'échelle verticale pour couvrir de manière optimale la plage de mesure et ainsi améliorer la précision de mesure. L'écran de 10,2 pouces (259 mm) et le mode de détection haute résolution permettent des signaux à faible bruit, même pour des mesures à bande passante élevée.

De plus, la série offre des impédances d'entrée de 1 MΩ et 50 Ω, qui peuvent être réglées en fonction des exigences de mesure pour garantir un ajustement optimal de l'impédance. La fonction de recherche trouve rapidement les signaux correspondant aux conditions de test. La fonction de marquage de curseur permet aux utilisateurs de lire clairement les données de tension (ou de courant), de temps et de Delta de chaque point de mesure. La fonction indicateur affiche la plage de mesure dans la section correspondante de la forme d'onde.
