Name: Oscilloscope numérique GW Instek MDO-2302AG étalonné (DAkkS) 300 MHz 2 canaux 200 Méch/s 2000 kpts 14 bits analyseur de
Brand: GW Instek
SKU: 2468967

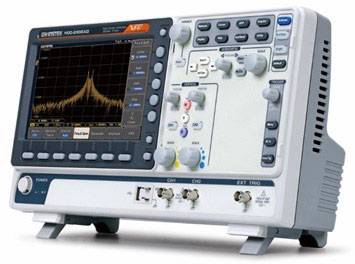

Un oscilloscope avec écran affiche une représentation graphique d'un signal. Il dispose de plusieurs boutons de commande et de connexions pour la surveillance du signal.

Nos services :

Indisponible

Vente et expédition :

Conrad ElectronicCGV

Signaler un incident juridique

Points forts et détails

Oscilloscope GW Instek MDO-2302AG 300 MHz

300 MHz
Nombre d’entrées analogiques max. 2

Caractéristiques techniques

Type de produit: Oscilloscope numérique

Bande passante: 300 MHz

Fréquence d'échantillonage par canal: 200 Méch/s

Résolution: 14 bits

Taille de l'écran: 8 pouces

Spécificités: analyseur de spectre

Nombre d’entrées analogiques max.: 2

: DAkkS

Dim.: (L x l x H) 208 x 384 x 127 mm

Poids: 3 kg

Ecran: TFT / 800 x 480 pixels

Largeur: 384 mm

Hauteur: 127 mm

Longueur: 208 mm

Interfaces: LAN
périphérique USB
USB-Host
BNC

Profondeur de mémoire par canal: 2000 kpts

Type: MDO-2302AG

Variantes(Les prix s'entendent HT hors frais de port)

Fréquence d'échantillonage par canal

Etalonnage

Bande passante

Spécificités

Oscilloscope numérique GW Instek MDO-2302AG étalonné (DAkkS) 300 MHz 2 canaux 200 Méch/s 2000 kpts 14 bits analyseur de spectre

Code produit :2468967

Indisponible

Conrad Electronic

Ce produit

200 Méch/s

DAkkS

300 MHz

analyseur de spectre

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

Oscilloscope numérique GW Instek MDO-2102AG 100 MHz 2 canaux 200 Méch/s 2000 kpts 14 bits analyseur de spectre

Code produit :2189608

Bientôt disponible

Conrad Electronic

200 Méch/s

d'usine (sans certificat)

100 MHz

analyseur de spectre

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 074,17 €^*

Oscilloscope numérique GW Instek MDO-2202A 200 MHz 2 canaux 2 Géch/s 2000 kpts 14 bits analyseur de spectre

Code produit :2189606

Bientôt disponible

Conrad Electronic

2 Géch/s

d'usine (sans certificat)

200 MHz

analyseur de spectre

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 190,83 €^*

Oscilloscope numérique GW Instek MDO-2202A 200 MHz 2 canaux 200 Méch/s 2000 kpts 14 bits analyseur de spectre

Code produit :2189609

Bientôt disponible

Conrad Electronic

200 Méch/s

d'usine (sans certificat)

200 MHz

analyseur de spectre

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 257,50 €^*

Oscilloscope numérique GW Instek MDO-2302A 300 MHz 2 canaux 2 Géch/s 2000 kpts 14 bits analyseur de spectre

Code produit :2189607

Bientôt disponible

Conrad Electronic

2 Géch/s

d'usine (sans certificat)

300 MHz

analyseur de spectre

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 529,17 €^*

Oscilloscope numérique GW Instek MDO-2302AG 300 MHz 2 canaux 200 Méch/s 2000 kpts 14 bits analyseur de spectre

Code produit :2189610

Bientôt disponible

Conrad Electronic

200 Méch/s

d'usine (sans certificat)

300 MHz

analyseur de spectre

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

1 820,83 €^*

Oscilloscope numérique GW Instek MDO-2102A étalonné (DAkkS) 100 MHz 2 canaux 2000 kpts 14 bits

Code produit :2468972

Indisponible

Conrad Electronic

DAkkS

100 MHz

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

Oscilloscope numérique GW Instek MDO-2102A étalonné (ISO) 100 MHz 2 canaux 2 Géch/s 2000 kpts 14 bits analyseur de spectre

Code produit :2468391

Indisponible

Conrad Electronic

2 Géch/s

ISO

100 MHz

analyseur de spectre

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

Oscilloscope numérique GW Instek MDO-2102AG étalonné (DAkkS) 100 MHz 2 canaux 200 Méch/s 2000 kpts 14 bits mémoire numérique (DSO)

Code produit :2468969

Indisponible

Conrad Electronic

200 Méch/s

DAkkS

100 MHz

mémoire numérique (DSO)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

Oscilloscope numérique GW Instek MDO-2102AG étalonné (ISO) 100 MHz 2 canaux 200 Méch/s 2000 kpts 14 bits signal mixte (MSO)

Code produit :2468388

Indisponible

Conrad Electronic

200 Méch/s

ISO

100 MHz

signal mixte (MSO)

pièce(s)

Quantité minimale de commande: 1

Pièce(s): 1

Documents et téléchargements

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2468967 Oscilloscope numérique GW Instek MDO-2302AG étalonné (DAkkS) 300 MHz 2 canaux 200 Méch/s 2000 kpts 14 bits analyseur de

Modèle

Largeur de bande : 300 MHz
2 canaux
Le taux d'échantillonnage en temps réel est de 2Géch/s max.
Profondeur de mémoire 20 m par canal et technologie d'affichage de forme d'onde VPO
Fréquence de mise à jour de la forme d'onde jusqu'à 120 000 wfms/s.
Écran LCD TFT WVGA 8" (20,3 cm)
maximum 1M FFT fournit des mesures de la résolution de domaine
Fonctions de filtrage High, Low et Bandpass
29 000 mémoires segmentées et fonctions de recherche de forme d'onde
Déclencheur de bus série I2C/UART/CAN/LIN et fonction de décodage
La fonction d'enregistrement des données permet de suivre les changements de signal jusqu'à 1000 heures
Fonction de stockage réseau
Fonction de test de masque
MDO-2000AG équipé d'un AWG à deux canaux de 25 MHz
Interface
Port de périphérique USB haute vitesse, port hôte
Port LAN
BNC Go/NoGo
Verrou Kensington style
Logiciel et pilote
Logiciel PC (logiciel OpenWave)
Pilote LabVIEW
Pilote USB

Contenu de la livraison

Câble d'alimentation
échantillon passif (un échantillon par canal)
Cable BNC GTL-110 * 2 (AG only)
Certificat d'étalonnage
CD-ROM (avec Quick Start Guide, User Manual, Programming Manual)
Téléchargement gratuit : logiciel OpenWave
Pilote USB
Pilote LabVIEW.

Description

Modèle

Largeur de bande : 300 MHz
2 canaux
Le taux d'échantillonnage en temps réel est de 2Géch/s max.
Profondeur de mémoire 20 m par canal et technologie d'affichage de forme d'onde VPO
Fréquence de mise à jour de la forme d'onde jusqu'à 120 000 wfms/s.
Écran LCD TFT WVGA 8" (20,3 cm)
maximum 1M FFT fournit des mesures de la résolution de domaine
Fonctions de filtrage High, Low et Bandpass
29 000 mémoires segmentées et fonctions de recherche de forme d'onde
Déclencheur de bus série I2C/UART/CAN/LIN et fonction de décodage
La fonction d'enregistrement des données permet de suivre les changements de signal jusqu'à 1000 heures
Fonction de stockage réseau
Fonction de test de masque
MDO-2000AG équipé d'un AWG à deux canaux de 25 MHz
Interface
Port de périphérique USB haute vitesse, port hôte
Port LAN
BNC Go/NoGo
Verrou Kensington style
Logiciel et pilote
Logiciel PC (logiciel OpenWave)
Pilote LabVIEW
Pilote USB
