Name: Oscilloscope numérique, Oscilloscope analogique Uni-T MSO1154HD-S 150 MHz 2 Géch/s 200 Mpts 12 bits signal mixte (MSO),
Brand: Uni-T
SKU: 3757368
Availability: InStock

Panneau avant d'un oscilloscope numérique UNI-T montrant une trace d'onde carrée jaune sur l'écran, avec des boutons rotatifs, des boutons poussoirs, des ports d'entrée et des bornes de compensation de sonde en dessous.

Oscilloscope numérique, Oscilloscope analogique Uni-T MSO1154HD-S 150 MHz 2 Géch/s 200 Mpts 12 bits signal mixte (MSO), -1

Oscilloscope numérique, Oscilloscope analogique Uni-T MSO1154HD-S 150 MHz 2 Géch/s 200 Mpts 12 bits signal mixte (MSO), -2

1/3

Fiche technique (PDF)

Livraison avant le ven. 9 octobre

5 pièce(s)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (720,83 € / unité(s))

720,83 €

Plus que 5 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Points forts et détails

Oscilloscope haute résolution MSO1154HD-S.

150 MHz
Nombre d’entrées analogiques max. 4

Caractéristiques techniques

Intégration 9-en-1: Oscilloscope, analyseur logique, générateur de fonction (gène), analyseur de spectre, voltmètre numérique (DVM), Compteur de fréquence, analyseur de protocole, analyseur de terrain Bode, analyseur de puissance

Type de produit: Oscilloscope numérique

Bande passante: 150 MHz

Fréquence d'échantillonage par canal: 2 Géch/s

Résolution: 12 bits

Taille de l'écran: 10,1 pouces

Spécificités: signal mixte (MSO)
générateur de fonction
analyseur de spectre

Base de temps: 1 ns/div à 1000 s/div

Nombre d’entrées analogiques max.: 4

: d'usine (sans certificat)

Catégorie de mesure: CAT I
CAT II

Déviation verticale: de 1 mV/div à 20 V/div

Impédance d'entrée: 1 MΩ

Borne d'entrée: DC, AC, GND

Tension d'entrée: de 1 mV/div à 20 V/div

Alim.: 100 - 240 V/AC

Dim.: (L x l x H) 123 x 365 x 191 mm

Poids: 4.1 kg

Nombre d’entrées numériques max.: 16

Ecran: 1024 x 600 pixels

Service de calibration: Prend en charge l'auto-étalonnage automatique (analogique et numérique)

Largeur: 365 mm

Hauteur: 191 mm

Longueur: 123 mm

Interfaces: USB-Host
périphérique USB
LAN
HDMI
BNC

Profondeur de mémoire par canal: 200 Mpts

Type: MSO1154HD-S

Documents et téléchargements

Fiche technique

Fiche technique 3757368 Oscilloscope numérique, Oscilloscope analogique Uni-T MSO1154HD-S 150 MHz 2 Géch/s 200 Mpts 12 bits signal mixte (MSO),

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3757368 Oscilloscope numérique, Oscilloscope analogique Uni-T MSO1154HD-S 150 MHz 2 Géch/s 200 Mpts 12 bits signal mixte (MSO),

Description

L'oscilloscope haute résolution MSO1154HD-S offre une bande passante maximale de 150 MHz et un taux d'échantillonnage maximal de 2,5 GSa/s. Il est équipé de 4 canaux analogiques, de 16 canaux numériques et de 1 canal de sortie de signal avec générateur d'onde fonctionnel/arbitraire intégré de 25 MHz. La profondeur de mémoire est jusqu'à 100 Mpts. Le MSO1154HD-S utilise la technologie exclusive Ultra Phosphor 3.0. Maximum Waveform capture rate of up to 200,000 WFMS/s (1,000,000 WFMS/s en mode séquence) avec 256 niveaux de gris. En outre, il dispose d'un système de déclenchement numérique innovant avec une sensibilité élevée au déclenchement et une faible gigue.

Ce texte a été traduit par une machine.

Modèle

Design moderne et compact : design élégant des deux côtés avec des dimensions de 28,2 × 17,5 × 4,9 cm.
Alimentation électrique de type C : fonctionnement possible via USB Type-C, même avec batterie externe pour une utilisation mobile.
Haute résolution 16 bits (ERES) : ADC 12 bits avec extension ERES supplémentaire pour une précision de mesure supérieure et un niveau de bruit réduit.
Fonctionnalité 9-en-1 polyvalente : Intégrée oscilloscope, analyseur logique, générateur de signaux fonctionnels/arbitraires, analyseur de spectre, analyseur de protocole, Analyse de puissance, analyse de terrain Bode, compteur de fréquence et voltmètre numérique.
Ultra Phosphor 3.0 : prend en charge des taux de traitement élevés jusqu'à 20 Gbps et des taux de capture de forme d'onde allant jusqu'à 200.000 WFMS/s et 1.000.000 WFMS/s en mode séquentiel.
56 fonctions de mesure automatiques : mesures de paramètres avec représentation statistique et tendance pour une analyse complète du signal.
Décodage et décodage du protocole : prend en charge UART, I²C, SPI, CAN, CAN-FD, LIN et audio.
Analyse avancée du spectre FFT : FFT avec jusqu'à 1 Mpts, représentation des cascades et fonctions de marqueur pour l'analyse du spectre.
Analyse de puissance : prend en charge l'analyse d'entrée, de commutation et de sortie, comme la qualité de puissance, l'harmonique, le courant d'entrée, les pertes de commutation, l'efficacité et le ripple.

Contenu de la livraison

MSO1154HD-S x 1
Câble d'alimentation x 1
Câble USB2.0 x 1
Touches passives (200 MHz) x4

Avertissement

Autres modèles

-MSO1254HD-S : bande passante de 250 MHz, 4 canaux analogiques, 16 canaux numériques et 1 canal de sortie de signal avec générateur de forme d'onde fonctionnel/arbitraire intégré de 25 MHz

HDMI est une marque déposée de HDMI Licensing L. L. C.

Description

Modèle

Design moderne et compact : design élégant des deux côtés avec des dimensions de 28,2 × 17,5 × 4,9 cm.
Alimentation électrique de type C : fonctionnement possible via USB Type-C, même avec batterie externe pour une utilisation mobile.
Haute résolution 16 bits (ERES) : ADC 12 bits avec extension ERES supplémentaire pour une précision de mesure supérieure et un niveau de bruit réduit.
Fonctionnalité 9-en-1 polyvalente : Intégrée oscilloscope, analyseur logique, générateur de signaux fonctionnels/arbitraires, analyseur de spectre, analyseur de protocole, Analyse de puissance, analyse de terrain Bode, compteur de fréquence et voltmètre numérique.
Ultra Phosphor 3.0 : prend en charge des taux de traitement élevés jusqu'à 20 Gbps et des taux de capture de forme d'onde allant jusqu'à 200.000 WFMS/s et 1.000.000 WFMS/s en mode séquentiel.
56 fonctions de mesure automatiques : mesures de paramètres avec représentation statistique et tendance pour une analyse complète du signal.
Décodage et décodage du protocole : prend en charge UART, I²C, SPI, CAN, CAN-FD, LIN et audio.
Analyse avancée du spectre FFT : FFT avec jusqu'à 1 Mpts, représentation des cascades et fonctions de marqueur pour l'analyse du spectre.
Analyse de puissance : prend en charge l'analyse d'entrée, de commutation et de sortie, comme la qualité de puissance, l'harmonique, le courant d'entrée, les pertes de commutation, l'efficacité et le ripple.

Contenu de la livraison

MSO1154HD-S x 1
Câble d'alimentation x 1
Câble USB2.0 x 1
Touches passives (200 MHz) x4

Avertissement

Autres modèles

-MSO1254HD-S : bande passante de 250 MHz, 4 canaux analogiques, 16 canaux numériques et 1 canal de sortie de signal avec générateur de forme d'onde fonctionnel/arbitraire intégré de 25 MHz

HDMI est une marque déposée de HDMI Licensing L. L. C.

Quel type de Oscilloscopes cherchez-vous ?

Accessoires

(^*Les prix indiqués s'entendent HT)

L'accessoire nécessaire est impératif pour pouvoir utiliser le produit conformément à la description

VOLTCRAFT Pince crocodile à souder CAT I noir

Conrad Electronic

1,49 €^*

VOLTCRAFT Pince crocodile à souder CAT I rouge

Conrad Electronic

1,49 €^*

VOLTCRAFT ML-10 Support pour cordons de mesure ML-10

Conrad Electronic

120,83 €^*

VOLTCRAFT Set de cordons de mesure BNC 0.80 m noir, rouge

Conrad Electronic

24,99 €^*

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Oscilloscope portatif VOLTCRAFT DSO-2072H 70 MHz 2 canaux 250 Méch/s 8 kpts 8 bits appareil manuel, générateur de foncti

Conrad Electronic

245,83 €^*

Oscilloscope numérique VOLTCRAFT DSO-2104 100 MHz 4 canaux 1 Géch/s 80 kpts 8 bits mémoire numérique (DSO)

Conrad Electronic

287,50 €^*

Oscilloscope numérique VOLTCRAFT DSO-2154 150 MHz 4 canaux 1 Géch/s 80 kpts 8 bits mémoire numérique (DSO)

Conrad Electronic

287,50 €^*

Oscilloscope numérique VOLTCRAFT DOV1004 100 MHz 4 canaux 1.25 Géch/s 50 Mpts 12 bits mémoire numérique (DSO)

Conrad Electronic

424,17 €^*

Oscilloscope numérique Rigol DS1202Z-E 200 MHz 2 canaux 1 Géch/s 24 Mpts 8 bits

Conrad Electronic

295,83 €^*

Oscilloscope portatif VOLTCRAFT DSO-5104H 100 MHz 4 canaux 1 Géch/s 40 Mpts 14 bits mémoire numérique (DSO), appareil ma

Conrad Electronic

962,50 €^*

Oscilloscope portatif VOLTCRAFT DSO-2202H + AFG 200 MHz 2 canaux 1 Géch/s 8 kpts 8 bits appareil manuel

Conrad Electronic

340,83 €^*

Oscilloscope numérique VOLTCRAFT DSO-6204F 200 MHz 4 canaux 1 Géch/s 10 Mpts 8 bits mémoire numérique (DSO), générateur

Conrad Electronic

1 270,83 €^*

Oscilloscope numérique VOLTCRAFT DOV2504F LA 250 MHz 4 canaux 1.25 Géch/s 100 Mpts 12 bits mémoire numérique (DSO), géné

Conrad Electronic

912,50 €^*

Oscilloscope numérique VOLTCRAFT DOV1254 LA 125 MHz 4 canaux 1.25 Géch/s 100 Mpts 12 bits mémoire numérique (DSO), analy

Conrad Electronic

715,83 €^*

Oscilloscope numérique VOLTCRAFT DOV2504 LA 250 MHz 4 canaux 1.25 Géch/s 100 Mpts 12 bits mémoire numérique (DSO), analy

Conrad Electronic

837,50 €^*

Oscilloscope numérique VOLTCRAFT ADO-1002 100 MHz 2.5 Géch/s 250 Mpts 12 bits mémoire numérique (DSO)

Conrad Electronic

779,17 €^*

Oscilloscope numérique VOLTCRAFT ADO-5004 500 MHz 2.5 Géch/s 250 Mpts 12 bits mémoire numérique (DSO)

Conrad Electronic

2 232,50 €^*

Oscilloscope portatif VOLTCRAFT DSA-3100 100 MHz 2 canaux 500 Méch/s 8 kpts 8 bits appareil manuel, fonctions multimètre

Conrad Electronic

465,83 €^*

Oscilloscope numérique VOLTCRAFT DOV1254F LA 125 MHz 4 canaux 1.25 Géch/s 100 Mpts 12 bits mémoire numérique (DSO), géné

Conrad Electronic

837,50 €^*

Oscilloscope numérique VOLTCRAFT ADO-3504 350 MHz 2.5 Géch/s 250 Mpts 12 bits mémoire numérique (DSO)

Conrad Electronic

1 690,83 €^*

Oscilloscope numérique Joy-it DSO-200 200 kHz 2.5 Méch/s mémoire numérique (DSO), appareil manuel

Conrad Electronic

38,33 €^*

Oscilloscope numérique Rigol DHO924S 250 MHz 1.25 Géch/s 50 Mpts 12 bits générateur de fonction

Conrad Electronic

729,17 €^*

Oscilloscope numérique Rigol DS1102Z-E 100 MHz 2 canaux 1 Géch/s 24 Mpts 8 bits mémoire numérique (DSO)

Conrad Electronic

224,17 €^*

Oscilloscope numérique Rigol DS1104Z Plus 100 MHz 4 canaux 1 Géch/s 6 Mpts 8 bits mémoire numérique (DSO)

Conrad Electronic

504,17 €^*

Oscilloscope numérique Teledyne LeCroy T3DSO714HD 100 MHz 2 Géch/s 50 Mpts 12 bits signal mixte (MSO)

Conrad Electronic

1 162,50 €^*

Oscilloscope numérique Teledyne LeCroy T3DSO704HD 70 MHz 2 Géch/s 50 Mpts 12 bits signal mixte (MSO)

Conrad Electronic

945,83 €^*

UTG9354T Générateur de fonction Uni-T 350 MHz (max) 4 canaux Arbitraire, Rectangulaire, Impulsion, Rampe, Bruit, Sinusoï

Conrad Electronic

2 295,83 €^*

Oscilloscope numérique Rigol DS1074Z-S Plus 70 MHz 4 canaux 1 Géch/s 24 Mpts 8 bits mémoire numérique (DSO), générateur

Conrad Electronic

579,17 €^*

Oscilloscope numérique Uni-T MSO2304X 350 MHz 5 Géch/s 500 Mpts analyseur de spectre, signal mixte (MSO), analyseur de l

Conrad Electronic

2 029,17 €^*

Batterie PCE Instruments PCE-OC 50 2000000 Hz 50 Méch/s 32 kpts fonctions multimètre

Conrad Electronic

91,66 €^*

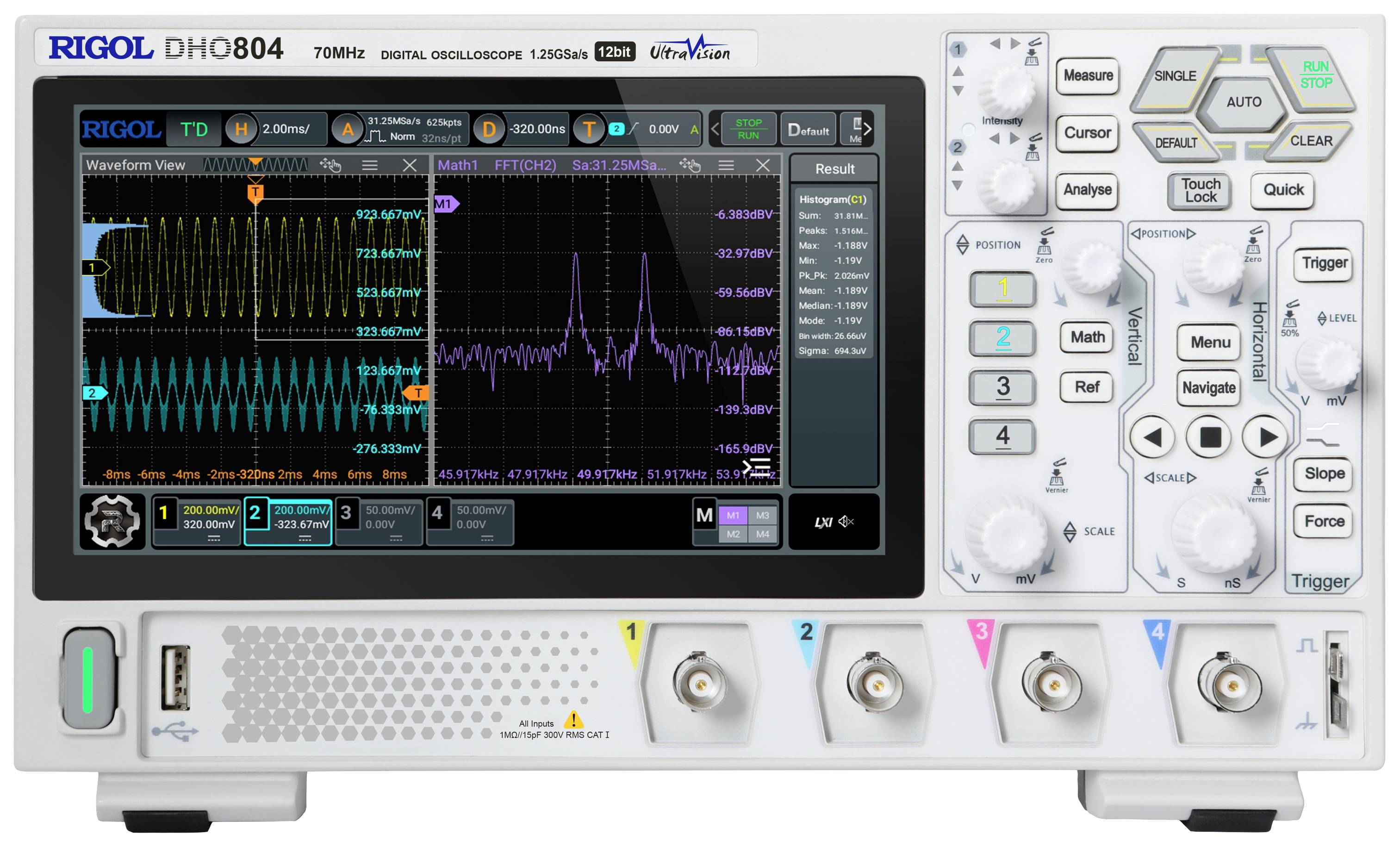

Oscilloscope numérique Rigol DHO804 70 MHz 1.25 Géch/s 25 Mpts 12 bits mémoire numérique (DSO)
