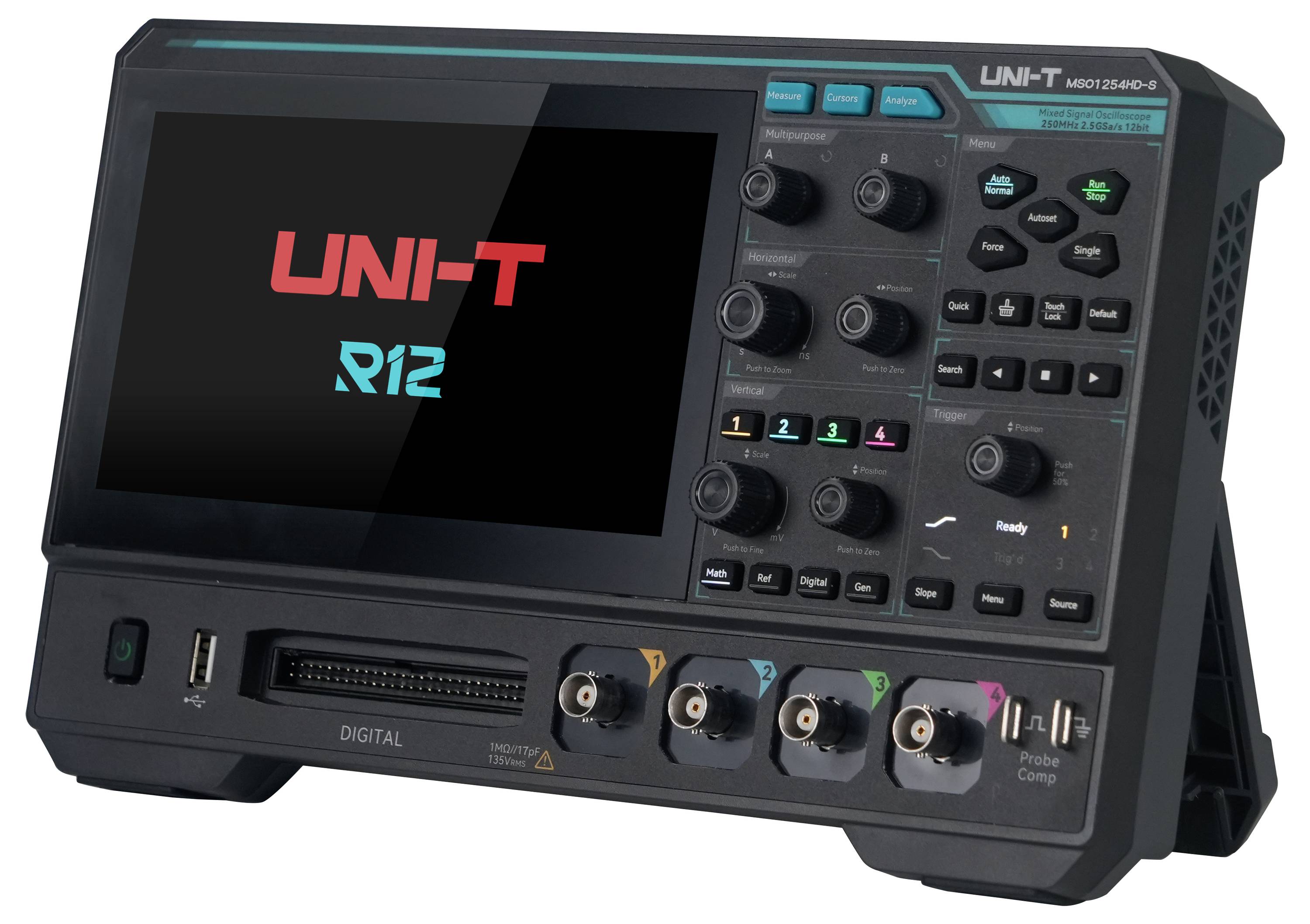

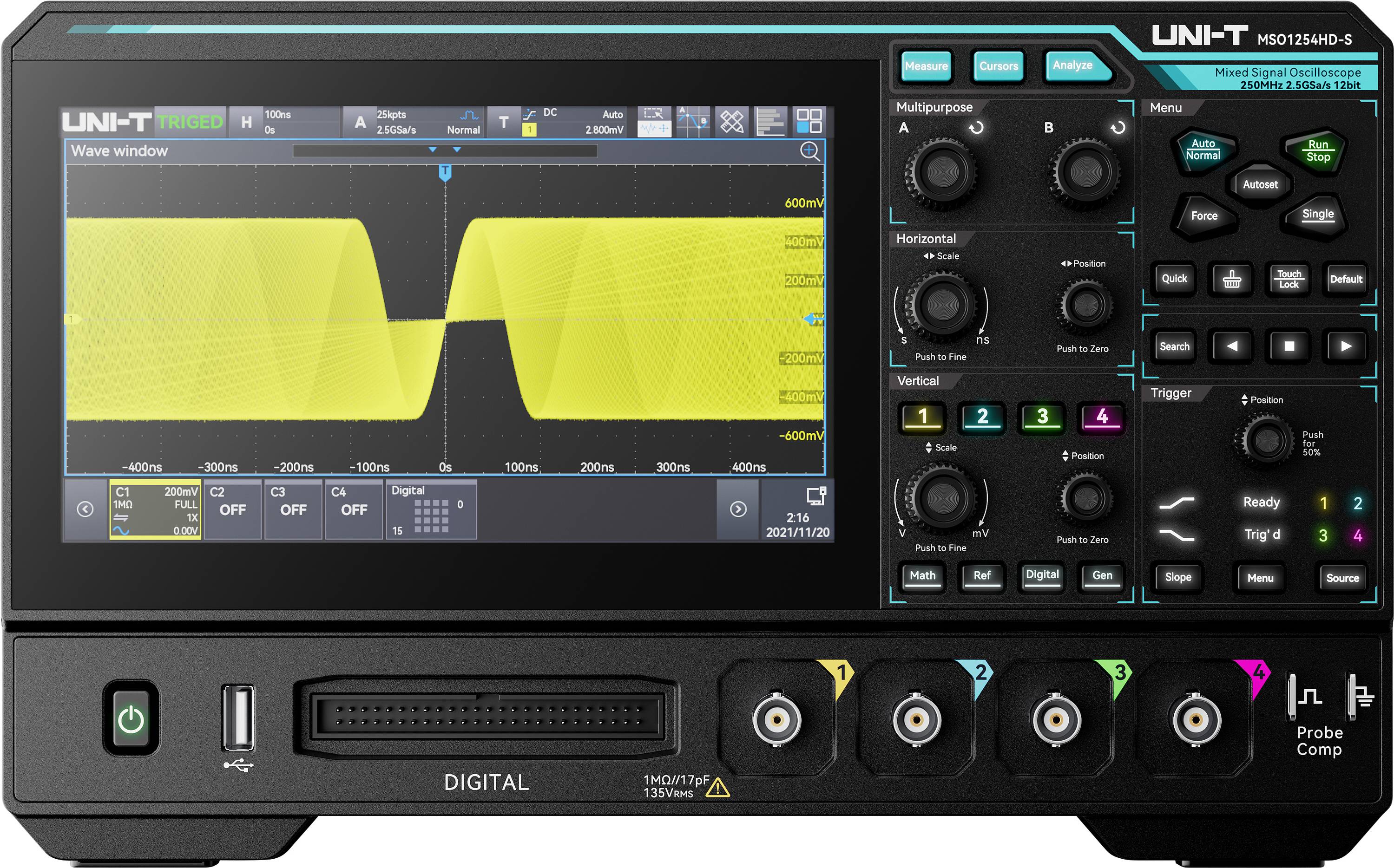

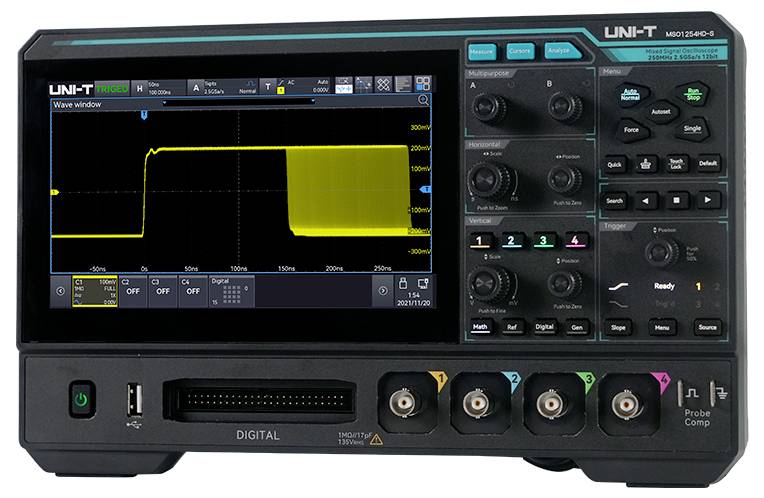

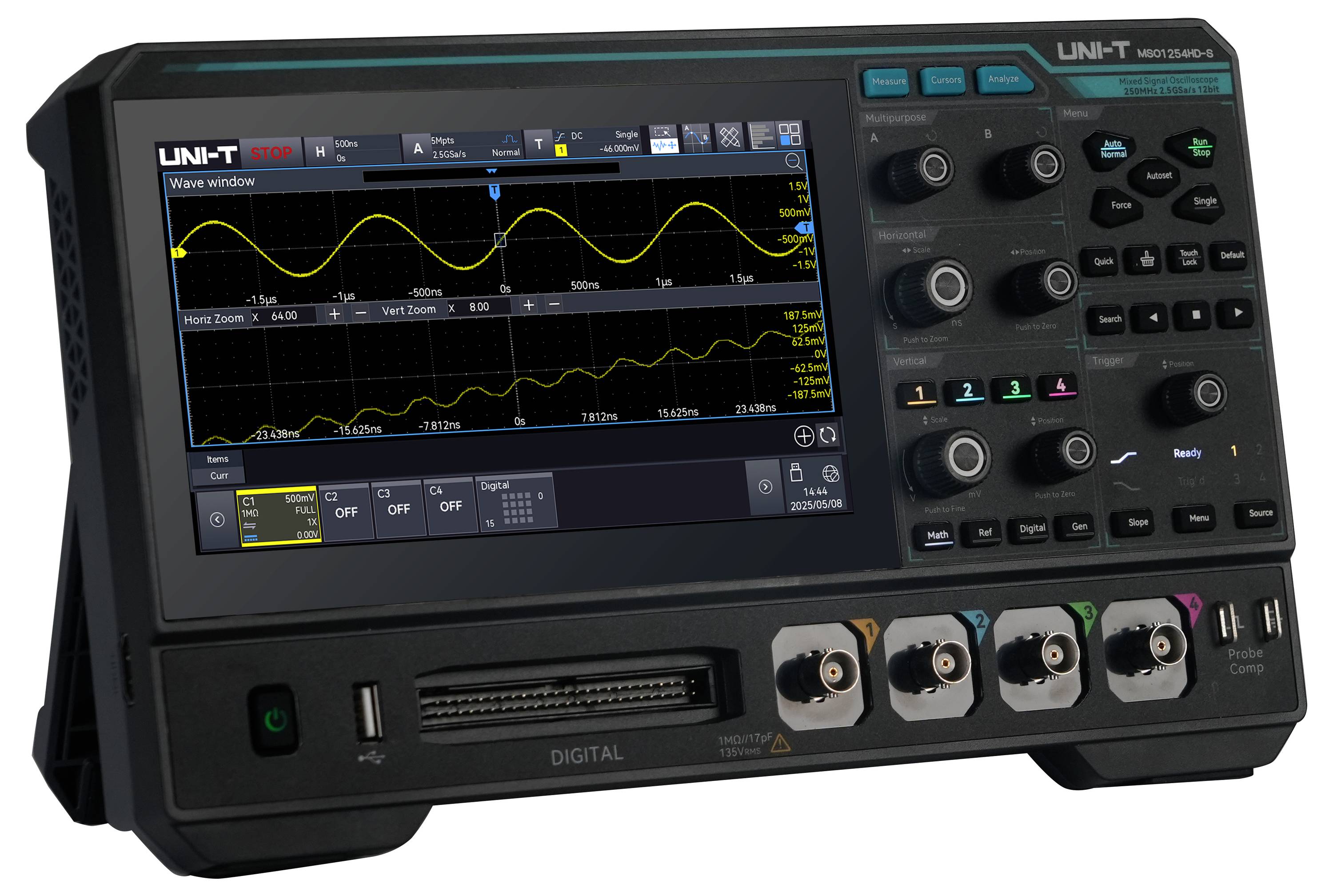

Oscilloscope numérique, Oscilloscope analogique Uni-T MSO1254HD-S 250 MHz 2.5 Géch/s 100 Mpts 12 bits signal mixte (MSO)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
865,83 €
3
2% = 21,12 €
844,71 €
5
3% = 29,52 €
836,31 €
10
4% = 35,15 €
830,68 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (865,83 € / unité(s))
865,83 €
HT
Plus que 5 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Oscilloscope haute résolution MSO1254HD-S.
- 250 MHz
- Nombre d’entrées analogiques max. 4
Caractéristiques techniques
- Générateur de fonction intégré de 25 MHz (sinus, rectangle, rampe, pouls, bruit, c.c., arbitraire
- Appareil intégré 9 en 1 (oscilloscope, analyseur logique, générateur de fonction, analyseur de spectre, voltmètre numérique, Compteur de fréquence, analyseur de protocole, analyseur de terrain Bode, analyseur de puissance)
- Type de produit
Oscilloscope numérique
- Bande passante
250 MHz
- Fréquence d'échantillonage par canal
2.5 Géch/s
- Résolution
12 bits
- Taille de l'écran
7 pouces
- Spécificités
signal mixte (MSO)
générateur de fonction
analyseur de spectre
- Base de temps
2 ns/div à 1 ks/div
- Nombre d’entrées analogiques max.
4
d'usine (sans certificat)
- Catégorie de mesure
CAT II
- Déviation verticale
500 µV/div à 10 V/div
- Impédance d'entrée
1 MΩ
- Borne d'entrée
DC, AC, GND
- Tension d'entrée
400 V
- Alim.
12 V
- Dim.
(L x l x H) 49 x 282 x 175 mm
- Poids
1.56 kg
- Nombre d’entrées numériques max.
16
- Ecran
1024 x 600 pixels
- Service de calibration
Prend en charge l'auto-étalonnage automatique (analogique et numérique)
- Largeur
282 mm
- Hauteur
175 mm
- Longueur
49 mm
- Interfaces
USB-Host
LAN
périphérique USB
HDMI
BNC
- Profondeur de mémoire par canal
100 Mpts
- Type
MSO1254HD-S
Documents et téléchargements
Fiche technique
Fiche technique 3757367 Oscilloscope numérique, Oscilloscope analogique Uni-T MSO1254HD-S 250 MHz 2.5 Géch/s 100 Mpts 12 bits signal mixte (MSO)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3757367 Oscilloscope numérique, Oscilloscope analogique Uni-T MSO1254HD-S 250 MHz 2.5 Géch/s 100 Mpts 12 bits signal mixte (MSO)
Conseils d'utilisation et de sécurité 3757367 Oscilloscope numérique, Oscilloscope analogique Uni-T MSO1254HD-S 250 MHz 2.5 Géch/s 100 Mpts 12 bits signal mixte (MSO)
Description
L'oscilloscope haute résolution MSO1254HD-S offre une bande passante maximale de 250 MHz et un taux d'échantillonnage maximal de 2,5 GSa/s. Il est équipé de 4 canaux analogiques, de 16 canaux numériques et de 1 canal de sortie de signal avec générateur d'onde fonctionnel/arbitraire intégré de 25 MHz. La profondeur de mémoire est jusqu'à 100 Mpts. Le MSO1254HD-S utilise la technologie exclusive Ultra Phosphor 3.0. Maximum Waveform capture rate of up to 200,000 WFMS/s (1,000,000 WFMS/s en mode séquence) avec 256 niveaux de gris. En outre, il dispose d'un système de déclenchement numérique innovant avec une sensibilité élevée au déclenchement et une faible gigue.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Design moderne et compact : design élégant des deux côtés avec des dimensions de 28,2 × 17,5 × 4,9 cm.
- Alimentation électrique de type C : fonctionnement possible via USB Type-C, même avec batterie externe pour une utilisation mobile.
- Haute résolution 16 bits (ERES) : ADC 12 bits avec extension ERES supplémentaire pour une précision de mesure supérieure et un niveau de bruit réduit.
- Fonctionnalité 9-en-1 polyvalente : Intégrée oscilloscope, analyseur logique, générateur de signaux fonctionnels/arbitraires, analyseur de spectre, analyseur de protocole, Analyse de puissance, analyse de terrain Bode, compteur de fréquence et voltmètre numérique.
- Ultra Phosphor 3.0 : prend en charge des taux de traitement élevés jusqu'à 20 Gbps et des taux de capture de forme d'onde allant jusqu'à 200.000 WFMS/s et 1.000.000 WFMS/s en mode séquentiel.
- 56 fonctions de mesure automatiques : mesures de paramètres avec représentation statistique et tendance pour une analyse complète du signal.
- Décodage et décodage du protocole : prend en charge UART, I²C, SPI, CAN, CAN-FD, LIN et audio.
- Analyse avancée du spectre FFT : FFT avec jusqu'à 1 Mpts, représentation des cascades et fonctions de marqueur pour l'analyse du spectre.
- Analyse de puissance : prend en charge l'analyse d'entrée, de commutation et de sortie, comme la qualité de puissance, l'harmonique, le courant d'entrée, les pertes de commutation, l'efficacité et le ripple.
Contenu de la livraison
- MSO1254HD-S x 1
- Câble d'alimentation x 1
- Câble USB2.0 x 1
- Touches passives (300 MHz) x4
Avertissement
Autres modèles
MSO1154HD-S : bande passante de 150 MHz, 4 canaux analogiques, 16 canaux numériques et 1 canal de sortie de signal avec générateur de forme d'onde fonctionnel/arbitraire intégré de 25 MHz
