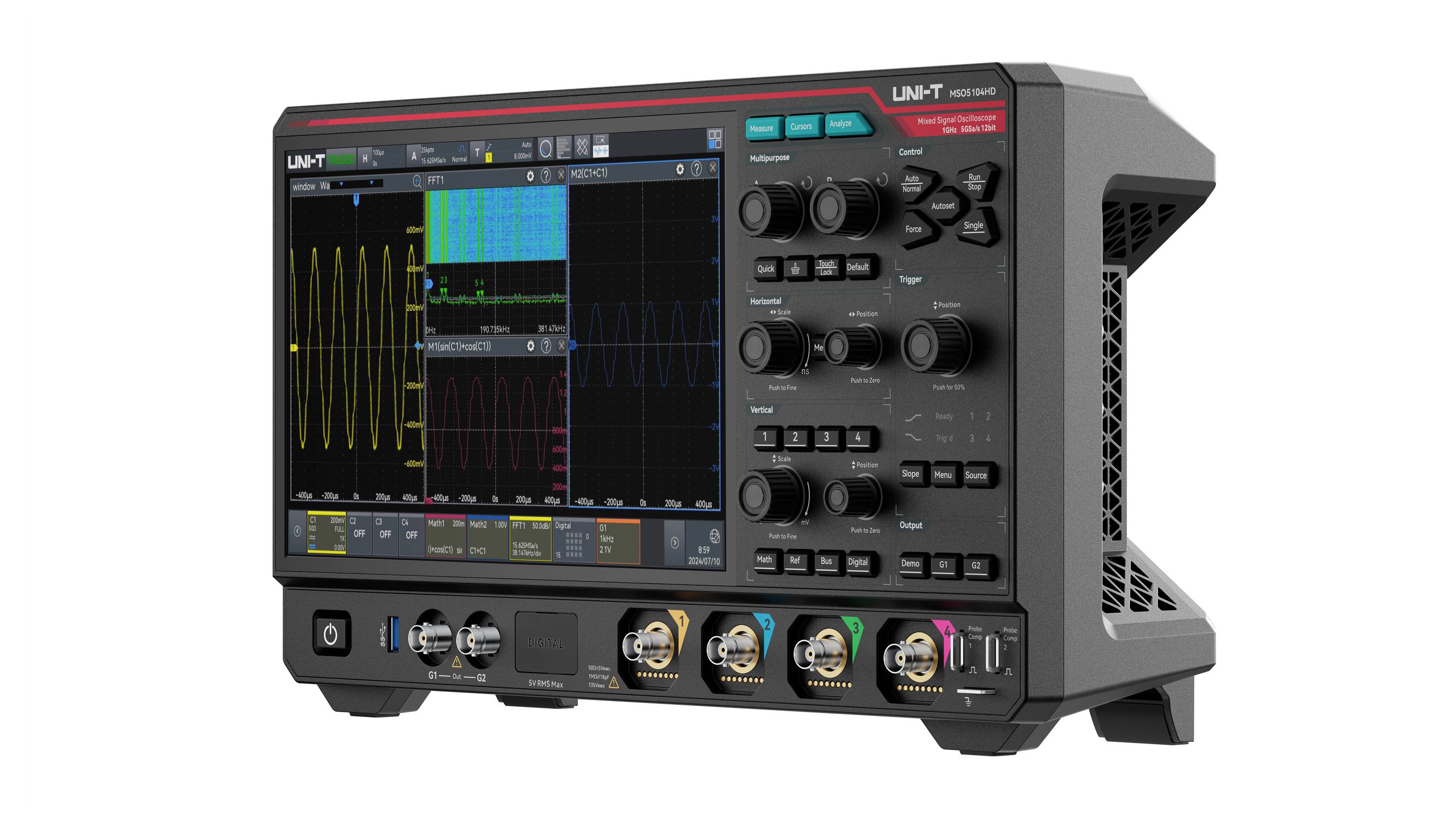

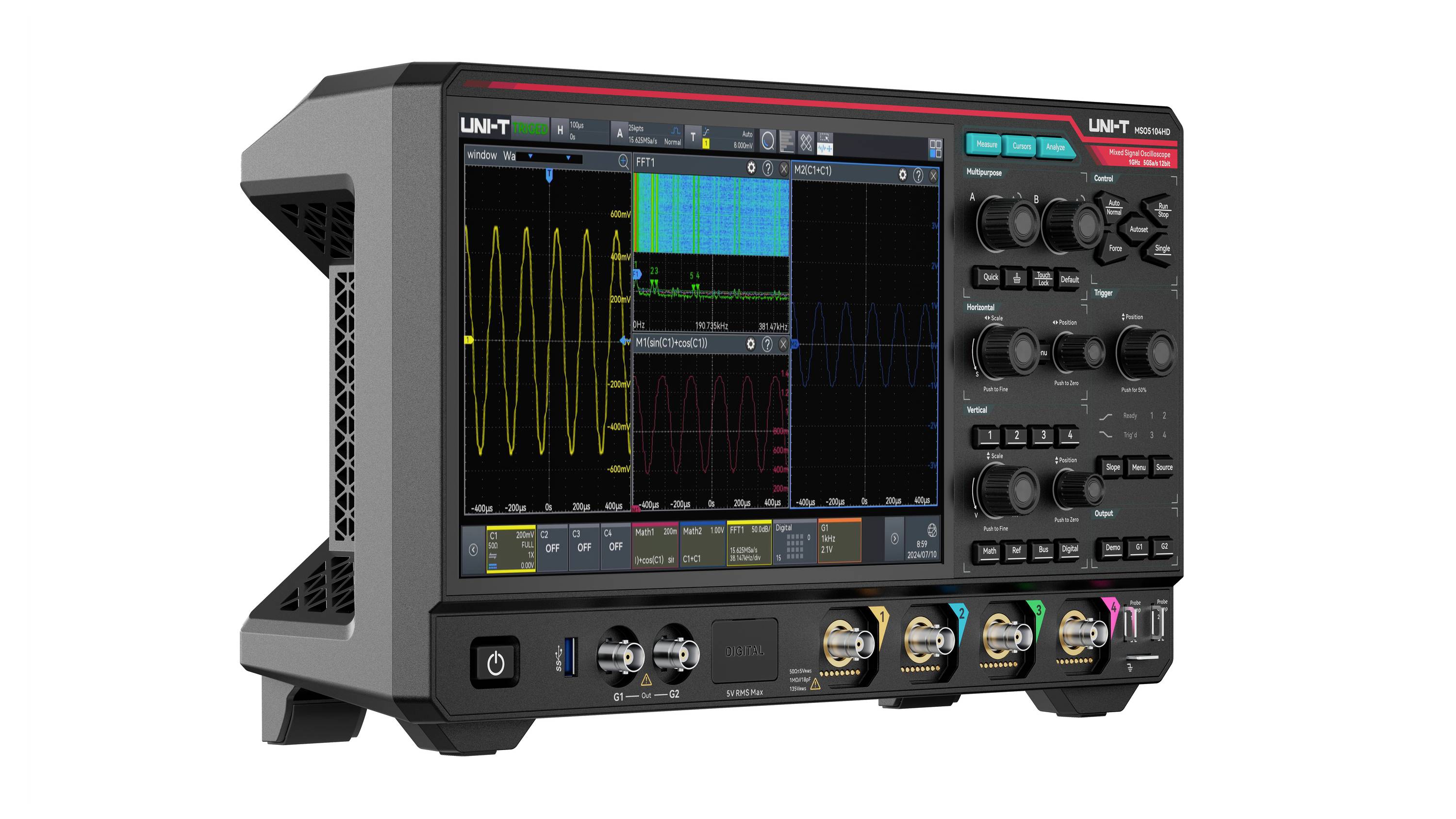

Oscilloscope numérique, Oscilloscope analogique Uni-T MSO5054HD 500 MHz 5 Géch/s 500 Mpts 12 bits signal mixte (MSO), an
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
4 345,83 €
3
2% = 106,04 €
4 239,79 €
5
3% = 148,19 €
4 197,64 €
10
4% = 176,44 €
4 169,39 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (4 345,83 € / unité(s))
4 345,83 €
HT
Plus que 3 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Oscilloscope haute résolution MSO5054HD UNI-T
- 500 MHz
- Nombre d’entrées analogiques max. 4
Caractéristiques techniques
- Type de produit
Oscilloscope numérique
- Bande passante
500 MHz
- Fréquence d'échantillonage par canal
5 Géch/s
- Résolution
12 bits
- Taille de l'écran
10,1 pouces
- Spécificités
signal mixte (MSO)
analyseur de spectre
- Base de temps
500 ch/div à 1 ks/div
- Nombre d’entrées analogiques max.
4
d'usine (sans certificat)
- Catégorie de mesure
CAT I
- Déviation verticale
500 μV/div à 10 V/div (1 MΩ)
500 μV/div à 1 V/div (50 Ω)
- Impédance d'entrée
1 MΩ
- Borne d'entrée
DC, AC, GND
- Tension d'entrée
400 V
- Alim.
100 - 240 V/AC
- Dim.
(L x l x H) 106 x 361 x 209 mm
- Poids
3.97 kg
- Nombre d’entrées numériques max.
16
- Ecran
1280 x 800 pixels
- Service de calibration
Auto-étalonnage interne (Self-Cal)
- Largeur
361 mm
- Hauteur
209 mm
- Longueur
106 mm

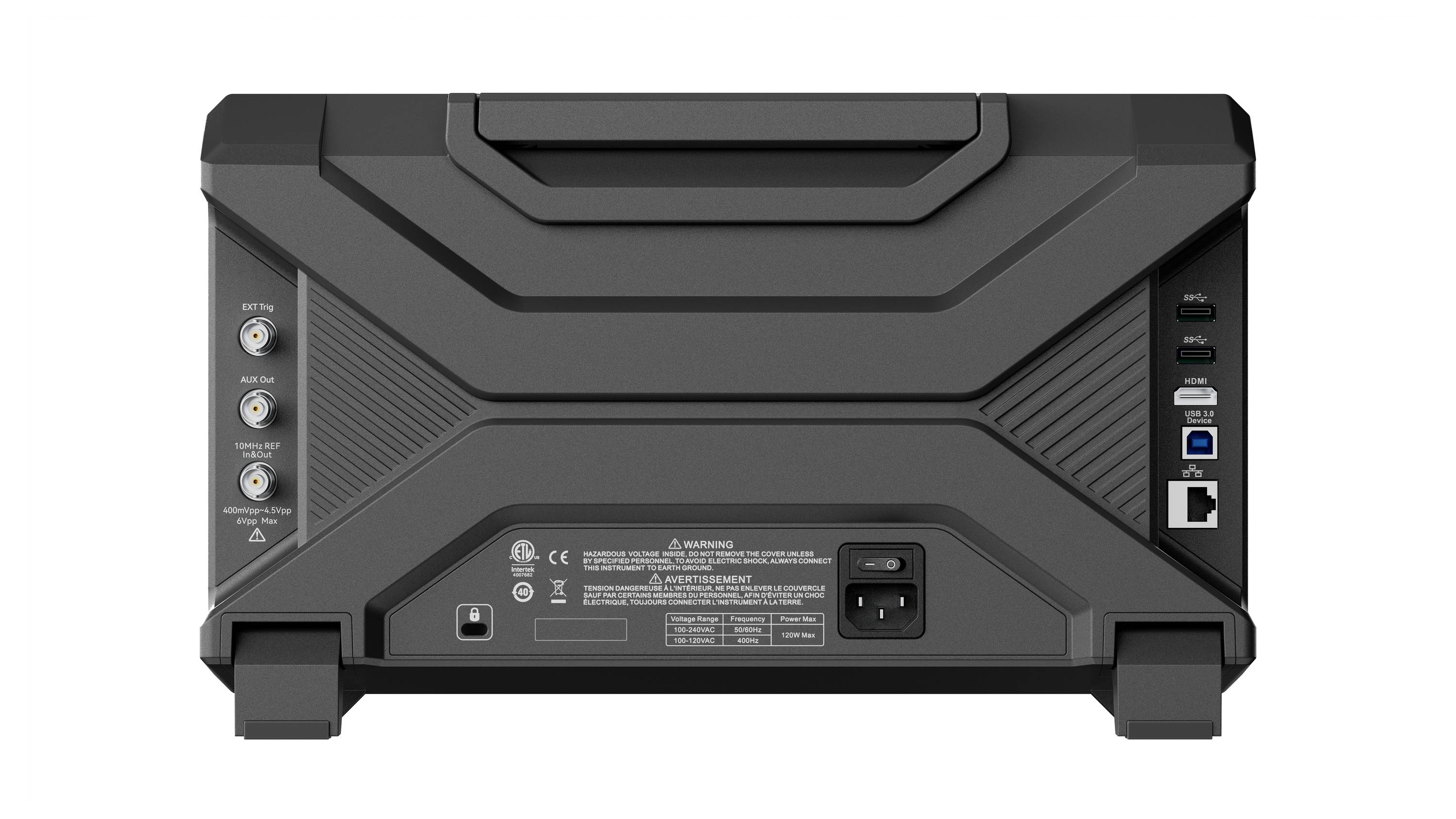

- Interfaces
USB-Host
périphérique USB
LAN
HDMI
- Profondeur de mémoire par canal
500 Mpts
- Type
MSO5054HD
Documents et téléchargements
Fiche technique
Fiche technique 3757371 Oscilloscope numérique, Oscilloscope analogique Uni-T MSO5054HD 500 MHz 5 Géch/s 500 Mpts 12 bits signal mixte (MSO), an
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3757371 Oscilloscope numérique, Oscilloscope analogique Uni-T MSO5054HD 500 MHz 5 Géch/s 500 Mpts 12 bits signal mixte (MSO), an
Description

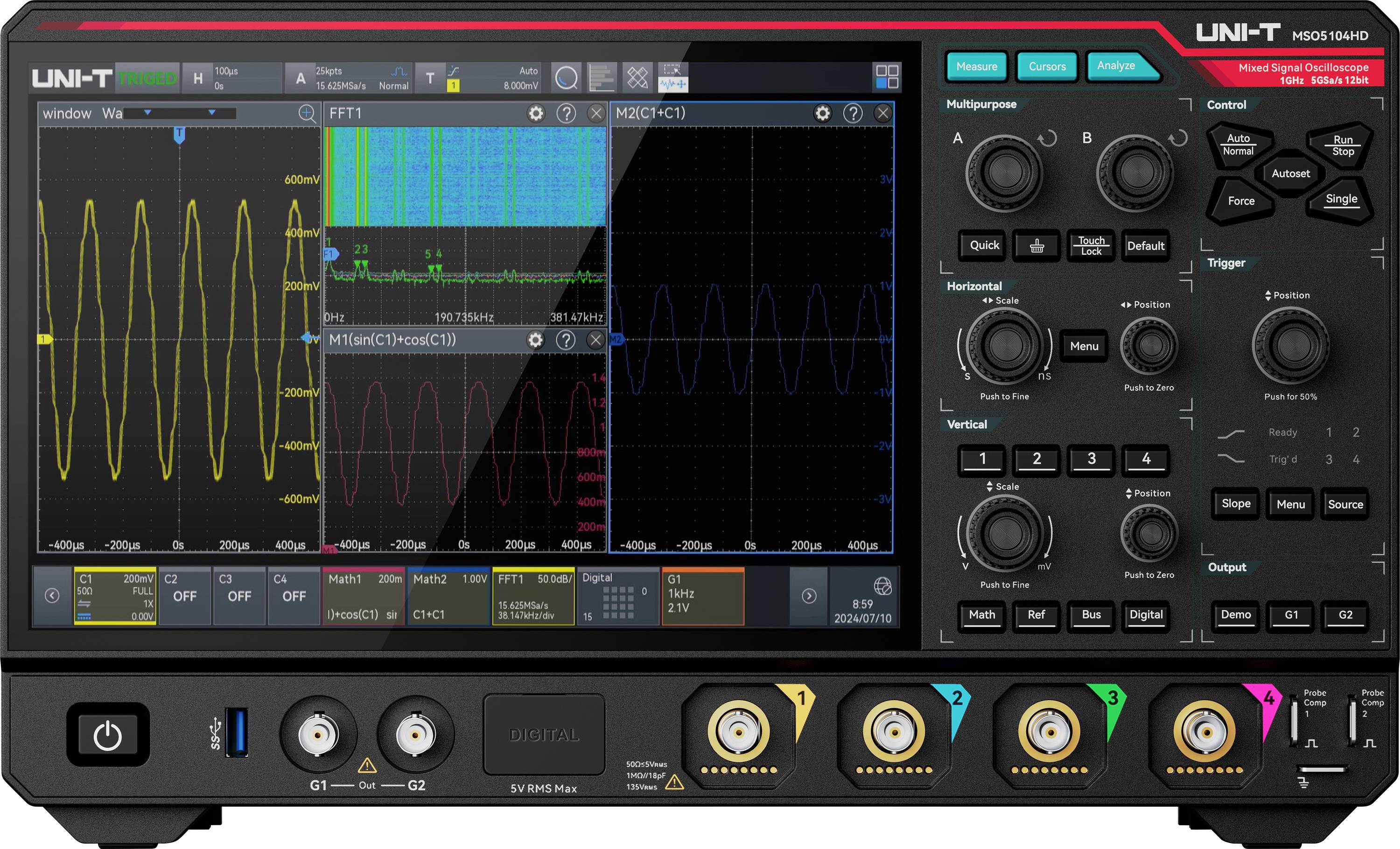

Le MSO5054HD est une série d'oscilloscopes haute résolution haute performance avec une bande passante de 500 MHz, une fréquence d'échantillonnage de 5 GSa/s, 4 canaux analogiques et 16 canaux numériques et une profondeur de mémoire allant jusqu'à 500 Mpts. Grâce à la technologie exclusive UltraPhosphor 3.0, elle atteint un taux de capture de forme d'onde allant jusqu'à 1.500.000 WFMS/s avec 256 niveaux de gris. Il offre un système de déclenchement numérique innovant avec une sensibilité élevée et une faible gigue, ainsi que de nombreuses fonctionnalités avancées de déclenchement et d'analyse telles que l'analyse du spectre, l'analyse des performances, l'histogramme, l'enregistrement des formes d'onde, ERES, Test de masque accéléré par le matériel, recherche et navigation ainsi que déclenchement et décodage de bus série. L'écran tactile capacitif de 10,1 pouces avec commande multi-gestes, combiné à des touches de sélection rapide pratiques, permet une utilisation particulièrement intuitive et une expérience utilisateur optimisée.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Haute résolution 6 bits : combine ADC 12 bits avec ERES 4 bits pour une résolution 16 bits efficace, réduit le bruit et affiche avec précision les détails du signal.
- Ultra Phosphore 3.0 : permet une représentation en temps réel de la forme d'onde et une meilleure visualisation du signal.
- Fonctionnalité 9-en-1 : combine oscilloscope numérique, analyseur logique, générateur de forme d'onde d'arbitrage, analyseur de spectre, analyseur de protocole, Voltmètre numérique, compteur de fréquence, analyseur de diagramme de Bode et analyseur de puissance dans un seul appareil.
- Analyse du timing de bus : prend en charge l'analyse du timing pour les protocoles I²C, SPI et CAN.
- 56 fonctions de mesure automatiques : avec des diagrammes d'histogramme et de tendance pour une analyse rapide et claire du signal.
- Enregistrement de forme d'onde basé sur le matériel : enregistrement et lecture en temps réel avec jusqu'à 400.000 images.
- FFT avancé : jusqu'à 4 Mpts pour une analyse détaillée de la gamme de fréquences.
- Affichage multi-fenêtres : affichage simultané de la forme d'onde, de la FFT et de l'analyse de protocole sur un seul écran.
- Zonentrigger : détecte de manière ciblée les anomalies de signal et isole les zones de signal pertinentes.
- Écran tactile de 10 pouces : écran tactile HD capacitif avec résolution 1280 × 800 pour une utilisation intuitive.
- Prise en charge de SCPI : Ideal pour le contrôle à distance et les processus de test automatisés.
- Serveur Web intégré : permet une surveillance et un contrôle à distance via PC ou appareil mobile.
Contenu de la livraison
- MSO5054HD x 1
- Câble d'alimentation x 1
- Câble USB3.0 x 1
- Touches passives (500 MHz) x4
- Câble de passage BNC-BNC × 1
- Câble à pince crocodile BNC (rouge et noir) × 2
Avertissement
Autres modèles
- MSO5104HD : bande passante de 1 GHz, 4 canaux analogiques, 16 canaux numériques, taux d'échantillonnage de 5 GSa/s, profondeur de mémoire de 500 Mpts, Taux de capture de forme d'onde 800.000 WFMS/s (mode séquence : jusqu'à 1.500.000 WFMS/s)
- MSO5034HD : bande passante de 350 MHz, 4 canaux analogiques, 16 canaux numériques, taux d'échantillonnage de 5 GSa/s, profondeur de mémoire de 500 Mpts, Taux de capture de forme d'onde 800.000 WFMS/s (mode séquence : jusqu'à 1.500.000 WFMS/s)
Options logicielles
-MSO5000HD-BND: Toutes les options de déclenchement et de décodage pour les bus série (y compris EMBD, AUTO, Audio, MIL-STD, ARINC, Manchester, 1-WIRE, I3C, CAN-XL et timing).
-MSO5000HD-AUTO: AUTO Automotive Serial Bus Trigger and Decode Option (CAN-FD, FlexRay, SENT, 1-WIRE, I3C, CAN-XL).
-MSO5000HD-AWG: Générateur de forme d'onde arbitraire 50 MHz 2 canaux (y compris BODE).
-MSO5000HD-CANFD : option de déclenchement et d'analyse de bus de série automobile (CAN-FD).
-MSO5000HD-Flex : option de déclenchement et d'analyse de bus de série automobile (FlexRay).
-MSO5000HD-SENT : option de déclenchement et d'analyse de bus de série automobile (SENT).
-MSO5000HD-CANXL : option de déclenchement et d'analyse de bus de série automobile (CAN-XL).
-MSO5000HD-I3C : option de déclenchement/décodage embarqué (I3C).
-MSO5000HD-1WIRE : option de déclenchement et d'analyse de bus de série automobile (1-WIRE).
-MSO5000HD-MANCH: Serial Bus Trigger and Analysis Option (Manchester).
-MSO5000HD-AUDIO: Audio Serial Bus Trigger and Analysis Option (I2S, LJ, RJ, TDM).
-MSO5000HD-MIL1553: Aerospace Serial Bus Trigger and Analysis Option(MIL-STD-1553).
-MSO5000HD-ARINC429: Aerospace Serial Bus Trigger and Analysis Option (ARINC429).
-MSO5000HD-PWR: Option d'analyse Power.
-MSO5000HD-TIMING: Analyse du timing (y compris I²C, SPI, I²S et CAN).
