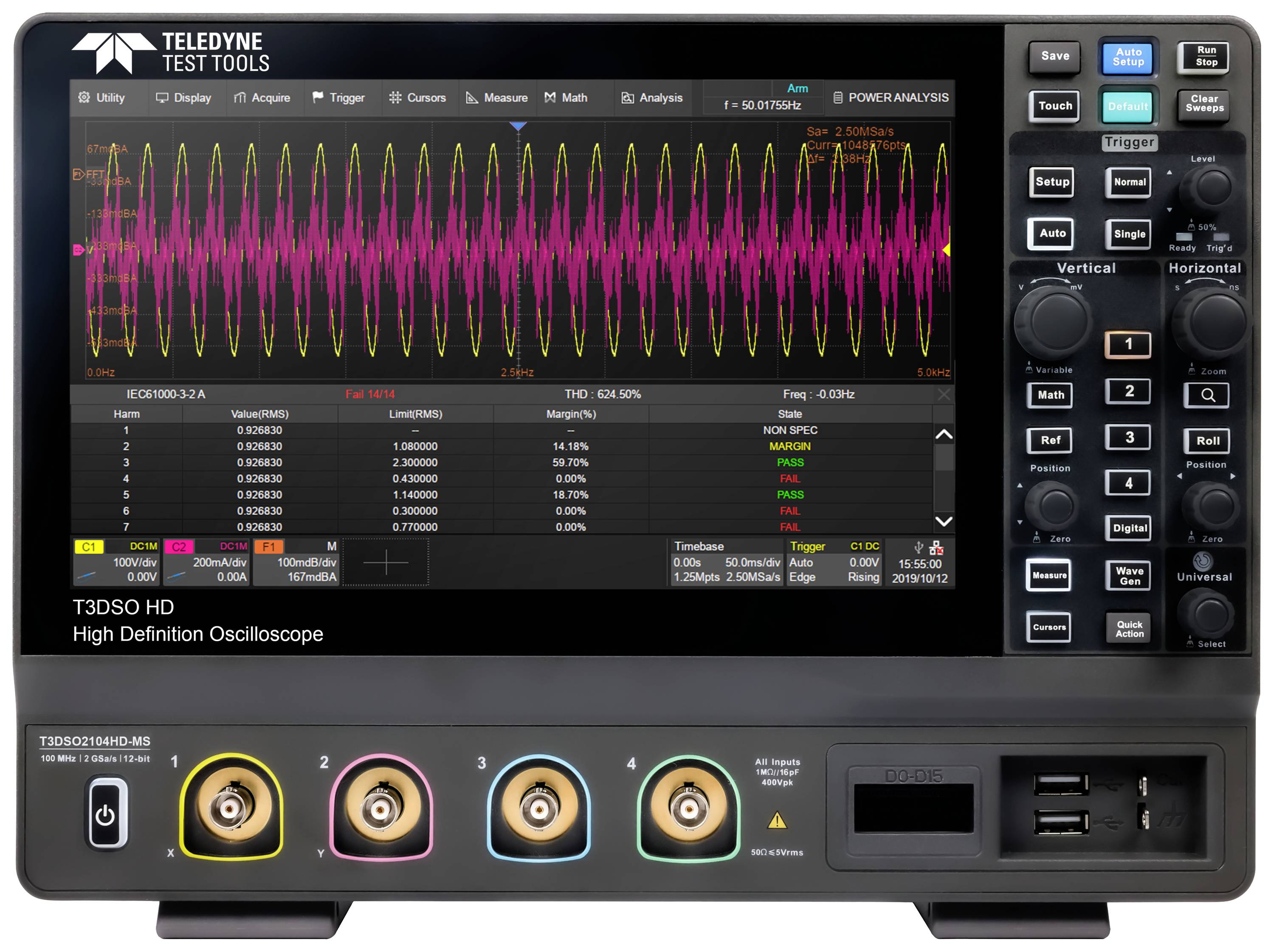

Oscilloscope numérique Teledyne LeCroy T3DSO2104HD-MS 100 MHz 4 canaux 1 Géch/s 12 Mpts 12 bits signal mixte (MSO)
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
3 829,17 €
3
2% = 93,44 €
3 735,73 €
5
3% = 130,58 €
3 698,59 €
10
4% = 155,47 €
3 673,70 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (3 829,17 € / unité(s))
3 829,17 €
HT
dont 0,71 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Teledyne LeCroy, 100 MHz, 2 GS/s entrelacé, 4 CH, 16 dig CH, 200 Mpts/CH interleaved, Fully Loaded MSO
- 100 MHz
- Nombre d’entrées analogiques max. 4
Caractéristiques techniques
- Type de produit
Oscilloscope numérique
- Bande passante
100 MHz
- Fréquence d'échantillonage par canal
1 Géch/s
- Affichage
Écran LCD TFT 1024 x 600 pixels
- Résolution
12 bits
- Taille de l'écran
25.65 cm
- Spécificités
signal mixte (MSO)
- Base de temps
1 ns/div - 1000 s/div
- Nombre d’entrées analogiques max.
4
d'usine (avec certificat)
- Déviation verticale
de 2 mV/div à 100 V/div
- Impédance d'entrée
1 MΩ
- Borne d'entrée
DC, AC, GND
- Tension d'entrée
230 V
- Alim.
100-240 VAC, 50/60/400 Hz
- Dim.
(L x l x H) 317.20 x 149 x 236 mm
- Poids
4.1 kg
- Nombre d’entrées numériques max.
16
- Ecran
Écran LCD TFT 1024 x 600 pixels
- Largeur
149 mm
- Hauteur
236 mm
- Longueur
317.20 mm

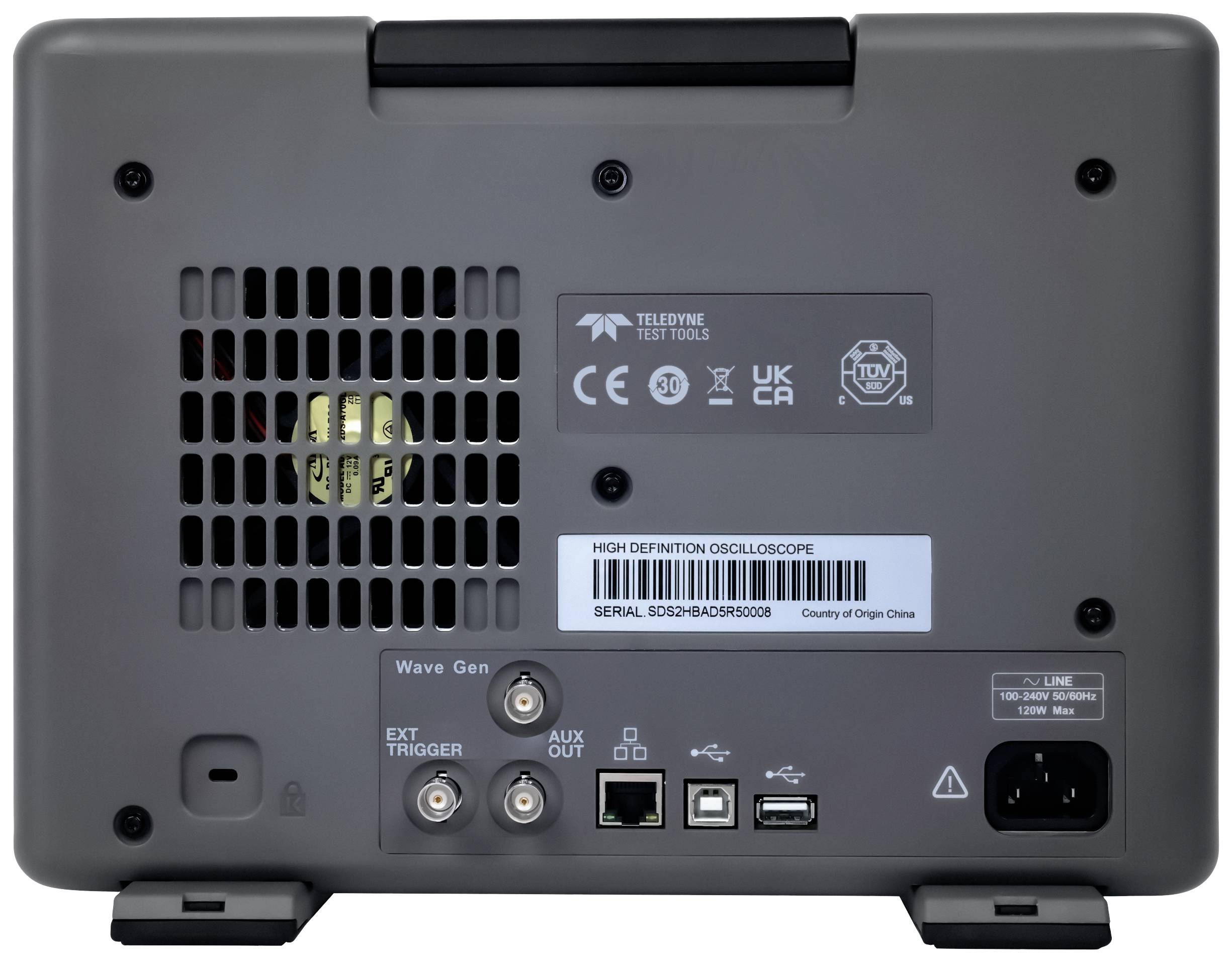

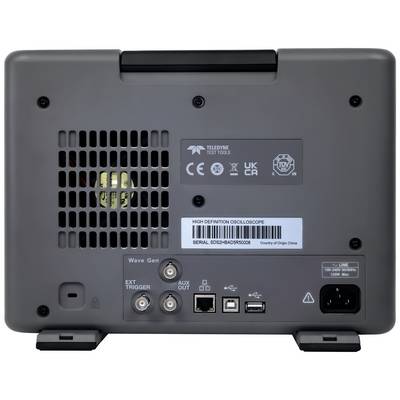

- Interfaces
périphérique USB
USB-Host
LAN
- Profondeur de mémoire par canal
12 Mpts
- Type
T3DSO2104HD-MS
Documents et téléchargements
Fiche technique
Fiche technique 3028003 Oscilloscope numérique Teledyne LeCroy T3DSO2104HD-MS 100 MHz 4 canaux 1 Géch/s 12 Mpts 12 bits signal mixte (MSO)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3028003 Oscilloscope numérique Teledyne LeCroy T3DSO2104HD-MS 100 MHz 4 canaux 1 Géch/s 12 Mpts 12 bits signal mixte (MSO)
Description
Un oscilloscope 12 bits moderne et économique, disponible dans les bandes passantes de 100 MHz, 200 MHz et 350 MHz avec 4 canaux chacun. Configuré en tant qu'unité MSO. Chaque oscilloscope est livré de série avec 16 canaux numériques ainsi que l'ensemble du logiciel de déclenchement/décodeur et d'analyse. Les oscilloscopes de la série T3DSO2000HD de Teledyne LeCroy sont tous des oscilloscopes haute définition 12 bits. Les oscilloscopes de la série sont configurés en tant que DSO et MSO pour faciliter l'achat. Ainsi, les clients disposent d'un outil d'analyse complet pour leurs exigences de conception et de vérification.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Modèles avec bande passante de 100 MHz, 200 MHz et 350 MHz, ADC 12 bits, équipés de série de tous les logiciels de déclenchement/décodeur et d'analyse
- Taux d'échantillonnage maximal de 1 Géch/s.
- Taux de détection de forme d'onde jusqu'à 100 000 wfm/s.
- Plage verticale de 2 mV/div à 100 V/div
- Jusqu'à 12 Mpts de stockage d'acquisition
- Mode d'acquisition de séquence (jusqu'à 80 000 segments)
- Fonction d'enregistrement des formes d'ondes historiques (historique) avec jusqu'à 80 000 images
- 38 paramètres de mesure automatiques
- Prend en charge les gradations d'intensité à 256 niveaux et les modes d'affichage de la température des couleurs
- Déclenchement intelligent : flanc, pente, largeur d'impulsion, fenêtre, course, intervalle, délai d'expiration (Dropout), modèle
- Déclenchement et décodage de bus série (standard) pour protocoles IIC, SPI, UART, CAN et LIN
- Déclencheur vidéo/HDTV
Contenu de la livraison
- Oscilloscope
- 4 sondes passives
- Câble USB
- Câble d'alimentation
- Souris sans fil
- Mode d’emploi pour démarrage rapide
- Certificat d'étalonnage
