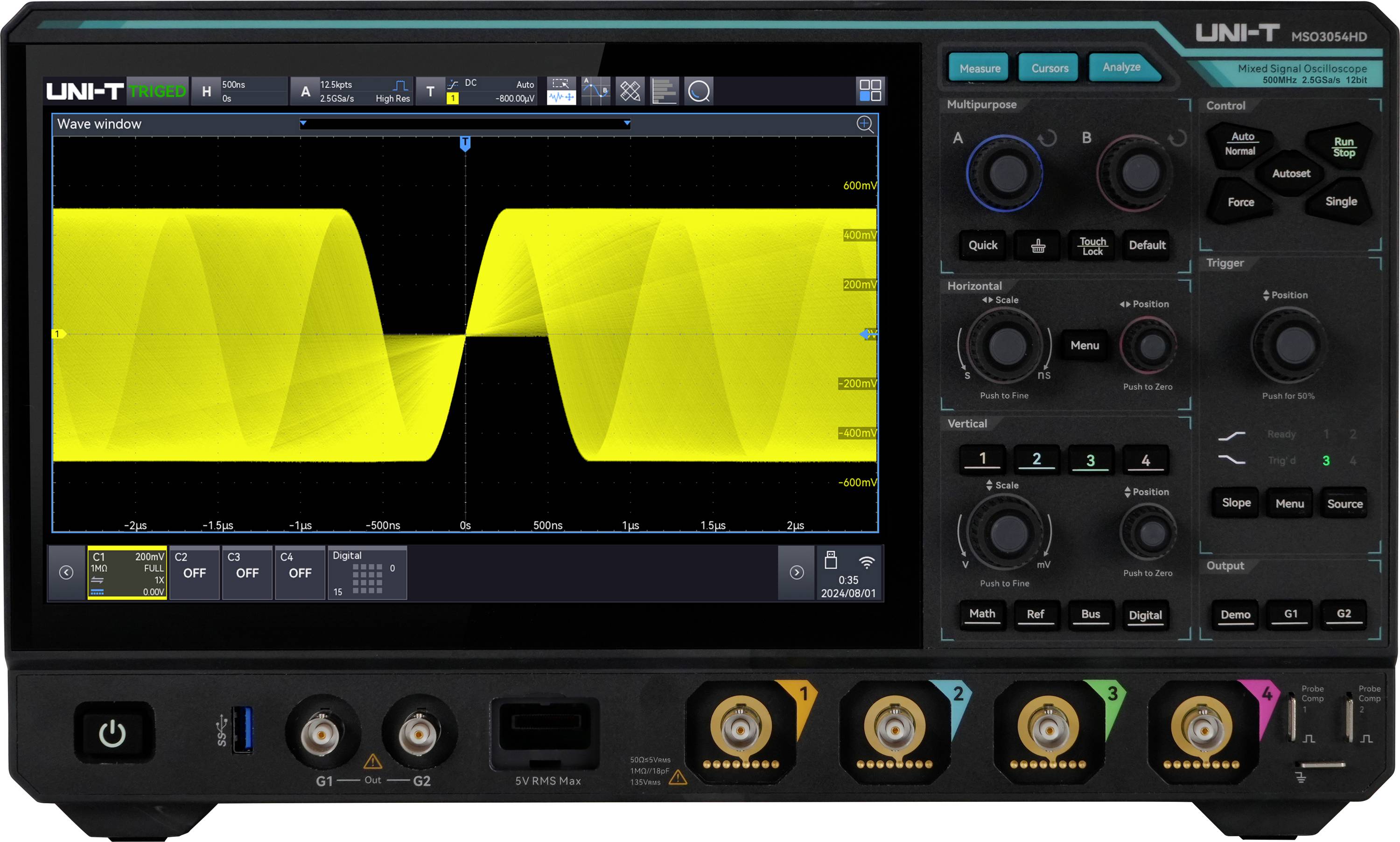

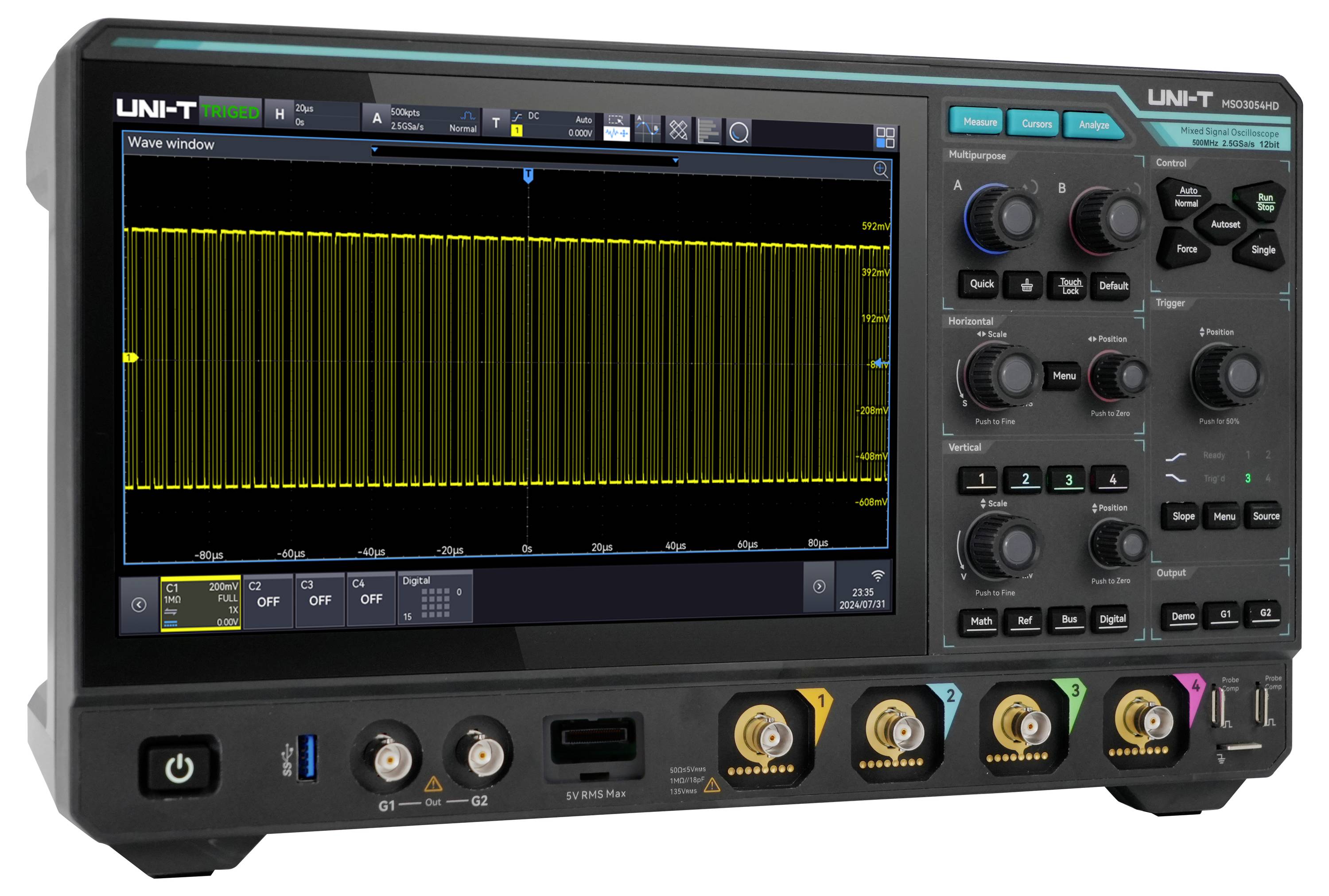

Oscilloscope numérique Uni-T MSO3054HD 500 MHz 2.5 Géch/s 500 Mpts 12 bits
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
3 170,83 €
3
2% = 77,36 €
3 093,47 €
5
3% = 108,12 €
3 062,71 €
10
4% = 128,73 €
3 042,10 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (3 170,83 € / unité(s))
3 170,83 €
HT
dont 1,00 € d’éco-part
Plus que 5 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Oscilloscope haute résolution MSO3054HD UNI-T 12 bits
- 500 MHz
- Nombre d’entrées analogiques max. 4
Caractéristiques techniques
- Intégration fonctionnelle 9 en 1 : oscilloscope, analyseur logique, générateur (option), analyseur de spectre, voltmètre numérique, Compteur de fréquence, analyseur de protocole, analyseur de terrain (option), analyseur Power (option).
- Technologie Ultra Phosphor 3.0
- Type de produit
Oscilloscope numérique
- Bande passante
500 MHz
- Fréquence d'échantillonage par canal
2.5 Géch/s
- Affichage
10.1 pouces, 1280x800 HD écran capacitif multi-touch
- Résolution
12 bits
- Taille de l'écran
10,1 pouces
- Nombre d’entrées analogiques max.
4
d'usine (sans certificat)
- Déviation verticale
500 µV/div à 10 V/div
- Impédance d'entrée
1 MΩ
- Borne d'entrée
DC, AC, GND
- Tension d'entrée
400 V
- Dim.
(L x l x H) 106 x 364 x 209 mm
- Poids
3.83 kg
- Nombre d’entrées numériques max.
16
- Ecran
1280 x 800 pixels
- Largeur
364 mm
- Hauteur
209 mm
- Longueur
106 mm

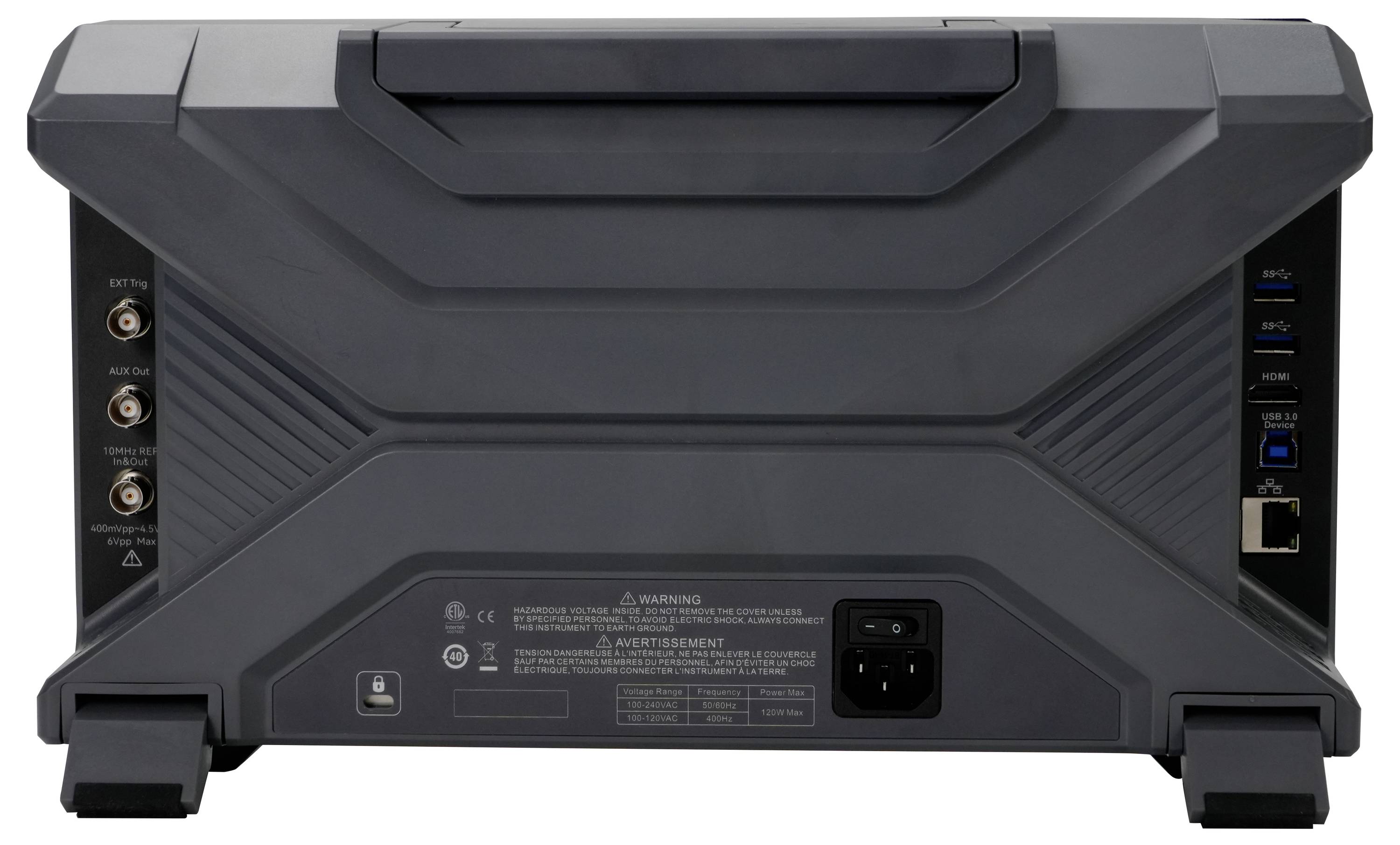

- Interfaces
périphérique USB
USB-Host
LAN
HDMI
- Profondeur de mémoire par canal
500 Mpts
- Type
MSO3054HD
Documents et téléchargements
Fiche technique
Fiche technique 3532333 Oscilloscope numérique Uni-T MSO3054HD 500 MHz 2.5 Géch/s 500 Mpts 12 bits
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3532333 Oscilloscope numérique Uni-T MSO3054HD 500 MHz 2.5 Géch/s 500 Mpts 12 bits
Conseils d'utilisation et de sécurité 3532333 Oscilloscope numérique Uni-T MSO3054HD 500 MHz 2.5 Géch/s 500 Mpts 12 bits
Conseils d'utilisation et de sécurité 3532333 Oscilloscope numérique Uni-T MSO3054HD 500 MHz 2.5 Géch/s 500 Mpts 12 bits
Description

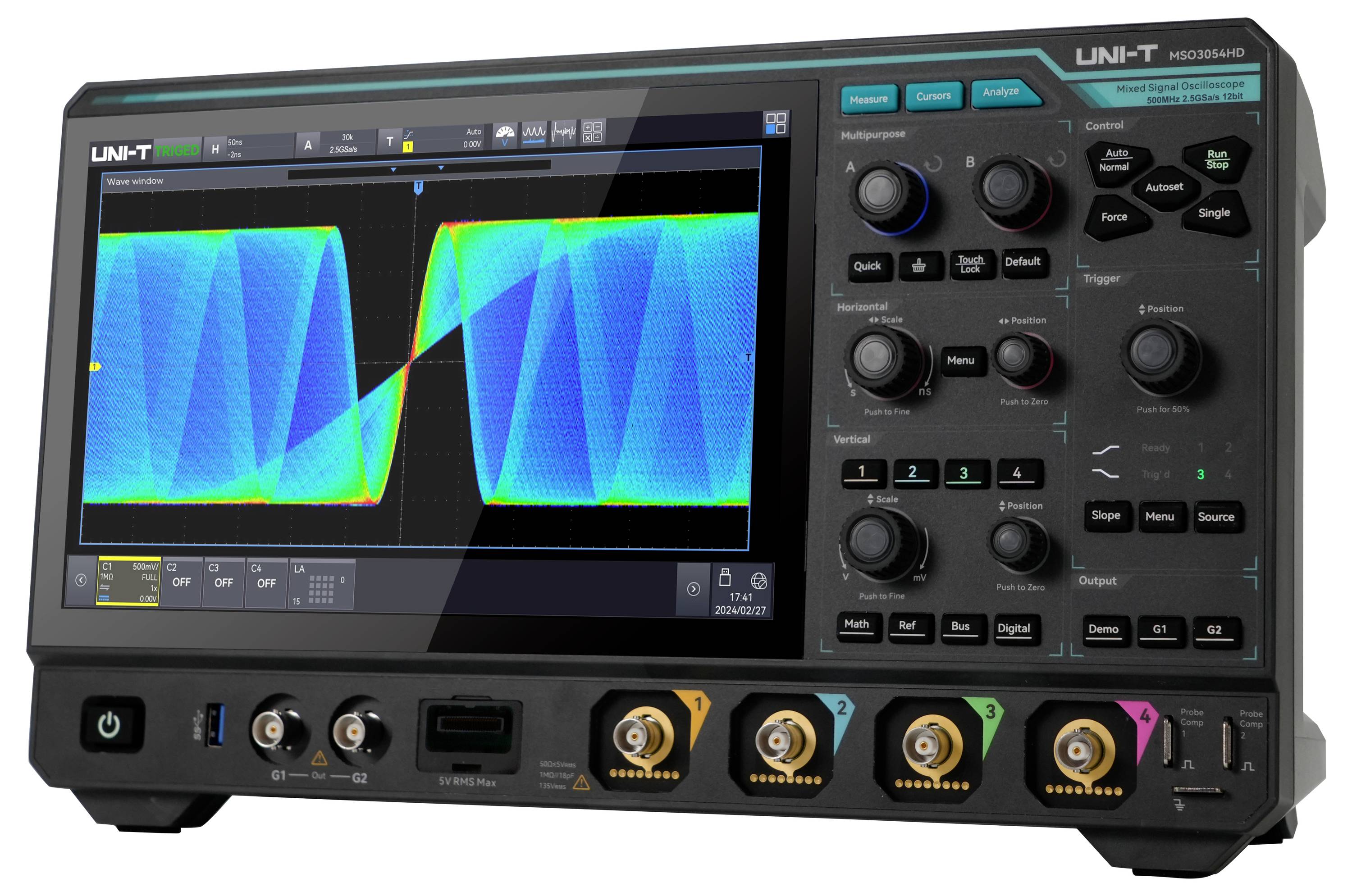

Le MSO3054HD est un oscilloscope haute résolution puissant avec une bande passante allant jusqu'à 500 MHz, un taux d'échantillonnage de 2,5 GSa/s, 4 canaux analogiques et 16 canaux numériques, et une profondeur de mémoire allant jusqu'à 500 Mpts. Grâce à la technologie exclusive UltraPhosphor 3.0, il atteint un taux de capture de forme d'onde allant jusqu'à 1.500.000 WFMS/s avec 256 niveaux de gris. Il offre un système de déclenchement numérique innovant à haute sensibilité et à faible gigue, ainsi que de nombreuses fonctions d'analyse telles que l'analyse du spectre, l'analyse de performance, ERES, l'histogramme, le test de masque, Enregistrement de forme d'onde, analyse de protocole et plus encore. L'écran tactile capacitif de 10 pouces avec contrôle multi-gestes combiné à des touches de sélection rapide pratiques garantit une utilisation particulièrement intuitive et une expérience utilisateur optimisée.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Haute résolution 16 bits : combine un ADC 12 bits avec une technologie ERES 4 bits pour une résolution 16 bits efficace, ce qui permet de visualiser avec précision les structures de signal fines et de supprimer efficacement les interférences.
- Ultra phosphore 3.0 : permet un taux d'acquisition de forme d'onde allant jusqu'à 1.500.000 WFMS/s en mode séquentiel avec un temps mort minimal inférieur à 1 μs, Ideal pour détecter les anomalies de signal sporadiques.
- Fonctionnalité neuf en un : Intégrée oscilloscope, analyseur logique, générateur de forme d'onde fonctionnelle/arbitraire, analyseur de spectre, analyseur de protocole, Analyseur de puissance, analyseur de terrain Bode, compteur de fréquence de haute précision et voltmètre numérique dans un seul appareil.
- Analyse de protocole étendue : prend en charge 12 protocoles courants, dont UART, I²C, SPI, CAN, CAN-FD, LIN, FLEXRAY, SENT, I²S, MIL-STD-1553, ARINC 429 et Manchester, avec un décodage rapide de 200 M de données en moins de 1 seconde.
- Fonctionnalités d'analyse de performance : Fournit des fonctionnalités complètes telles que l'analyse PSRR, l'analyse de la réponse de contrôle en boucle fermée, l'évaluation de la qualité du courant, l'harmonie de courant et l'analyse du courant de commutation pour évaluer et optimiser la stabilité du système et l'efficacité énergétique.
- Test de masque accéléré par le matériel : répond à la norme 6σ avec une durée de test inférieure à 1 seconde, ce qui permet de valider efficacement la qualité du signal.
Contenu de la livraison
- 1x MSO3054HD (4CH, 500 MHz, oscilloscope haute définition 12 bits)
- 1 câble d'alimentation
- 1 x câble de données USB 3.0, 1 m, USB A à B.
- 2x palpeur passive UT-P06
- 1 x câble de passage BNC-BNC
- 1 câble BNC avec pinces crocodiles (rouge/noir)
- 1x antibuée, 3 g
- 1 certificat de calibration
- 1x consignes de sécurité (multilingue)
- 1x Guide de démarrage rapide (anglais)
Avertissement
Oscilloscope numérique : standard
Analyseur de spectre : standard
Voltmètre numérique : standard
Compteur de fréquence de haute précision : standard
Analyseur de protocole : standard – RS232/422/485/UART, I²C, SPI
Analyseur de protocole : en option – MSO3000HD-CAN, MSO3000HD-CANFD, MSO3000HD-LIN, MSO3000HD-Flex, MSO3000HD-SENT, AUDIO MSO3000HD, MSO3000HD-MIL1553, MSO3000HD-ARINC429, MSO3000HD-MANCH
Analyseur logique : en option – 16 canaux (standard matériel), utilisable avec sonde d'analyseur logique UT-M15 (en option)
Générateur de fonction/arbitraire avec analyse de terrain : en option – MSO3000HD-AWG
Analyse des performances : en option – MSO3000HD-PWR
- HDMI est une marque déposée de HDMI Licensing L. L. C.
