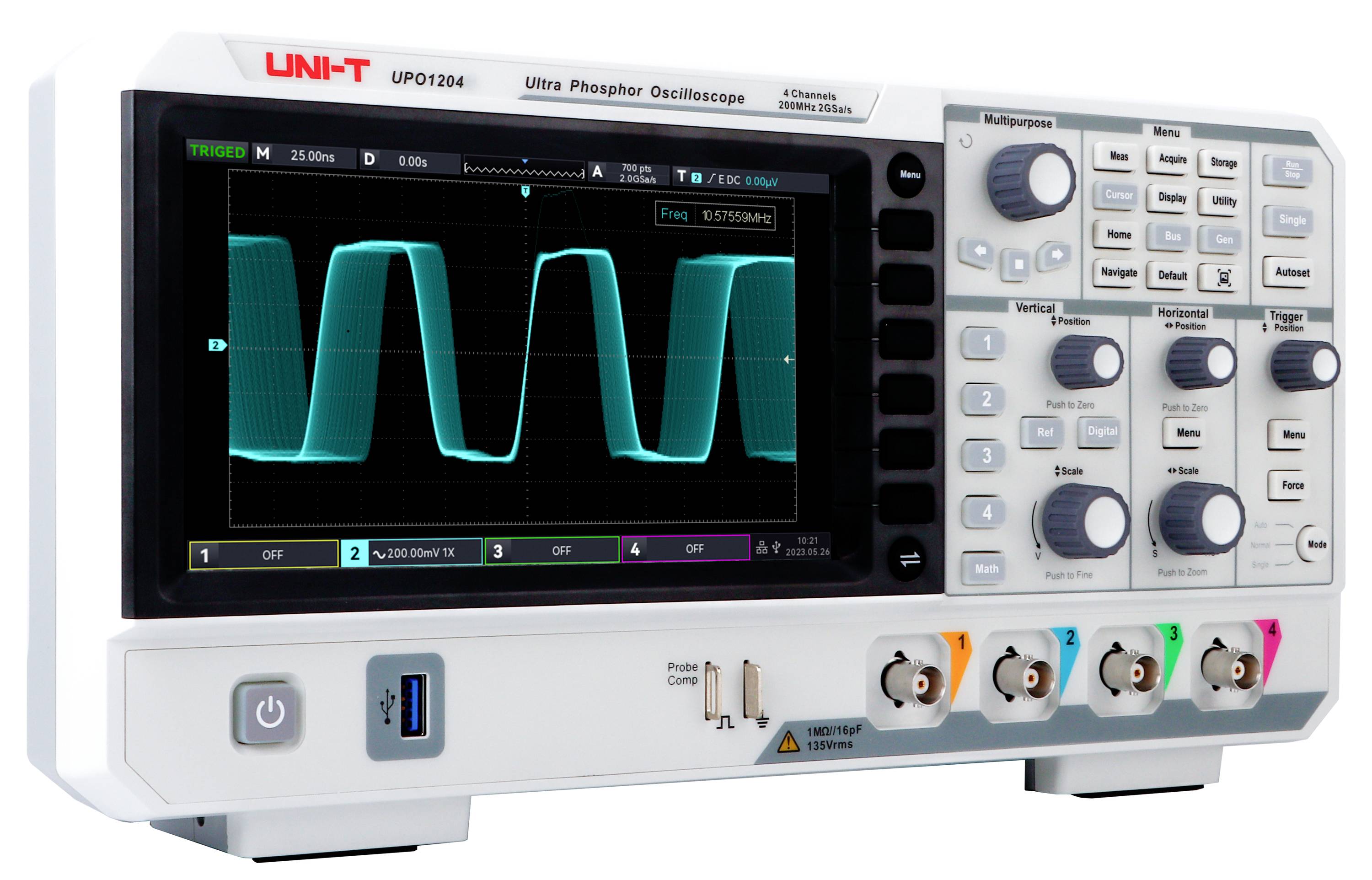

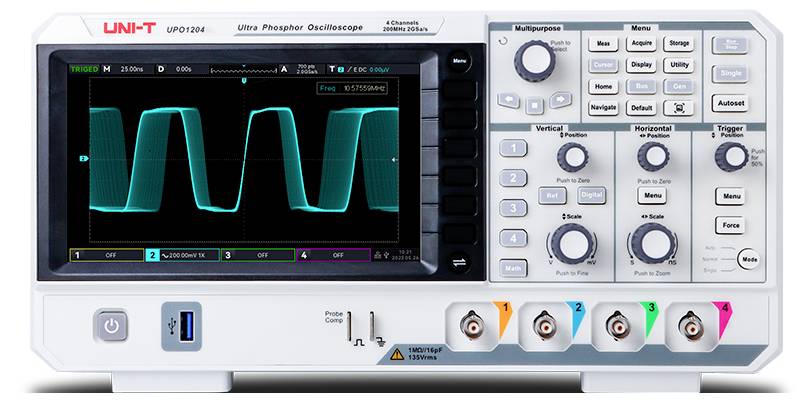

Oscilloscope numérique Uni-T UPO1204 200 MHz 2 Géch/s 56 Mpts 8 bits
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (620,83 € / unité(s))
620,83 €
HT
Plus que 10 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Oscilloscope au phosphore numérique UNI-T UPO1204
- 200 MHz
- Nombre d’entrées analogiques max. 4
Caractéristiques techniques
- Technologie Ultra Phosphor 2.0, mode Fast Acquire (jusqu'à 500.000 WFM/s)
- Enregistrement de signal matériel en temps réel (jusqu'à 120.000 images)
- Voltmètre numérique 4 bits intégré (DVM)
- Compteur de fréquence matériel à 7 chiffres
- Décodage de bus de série (RS232/UART, I²C, SPI)
- Fonction FFT étendue de 1 Mpts
- Serveur Web intégré et support SCPI
- Type de produit
Oscilloscope numérique
- Bande passante
200 MHz
- Fréquence d'échantillonage par canal
2 Géch/s
- Affichage
178 N mm
- Résolution
8 bits
- Taille de l'écran
7 pouces
- Base de temps
1 ns/div à 1000 s/div
- Nombre d’entrées analogiques max.
4
d'usine (sans certificat)
- Catégorie de mesure
CAT I
CAT II 300 V
- Déviation verticale
500 µV/div à 20 V/div
- Impédance d'entrée
1 MΩ
- Borne d'entrée
DC, AC, GND
- Tension d'entrée
400 V/AC
- Alim.
100 - 240 V/AC
- Dim.
(L x l x H) 107 x 306 x 170 mm
- Poids
2.5 kg
- Nombre d’entrées numériques max.
0
- Ecran
800 x 480 pixels
- Service de calibration
Rapport d'étalonnage d'usine (Certificate of Conformance) inclus dans la livraison
- Largeur
306 mm
- Hauteur
170 mm
- Longueur
107 mm

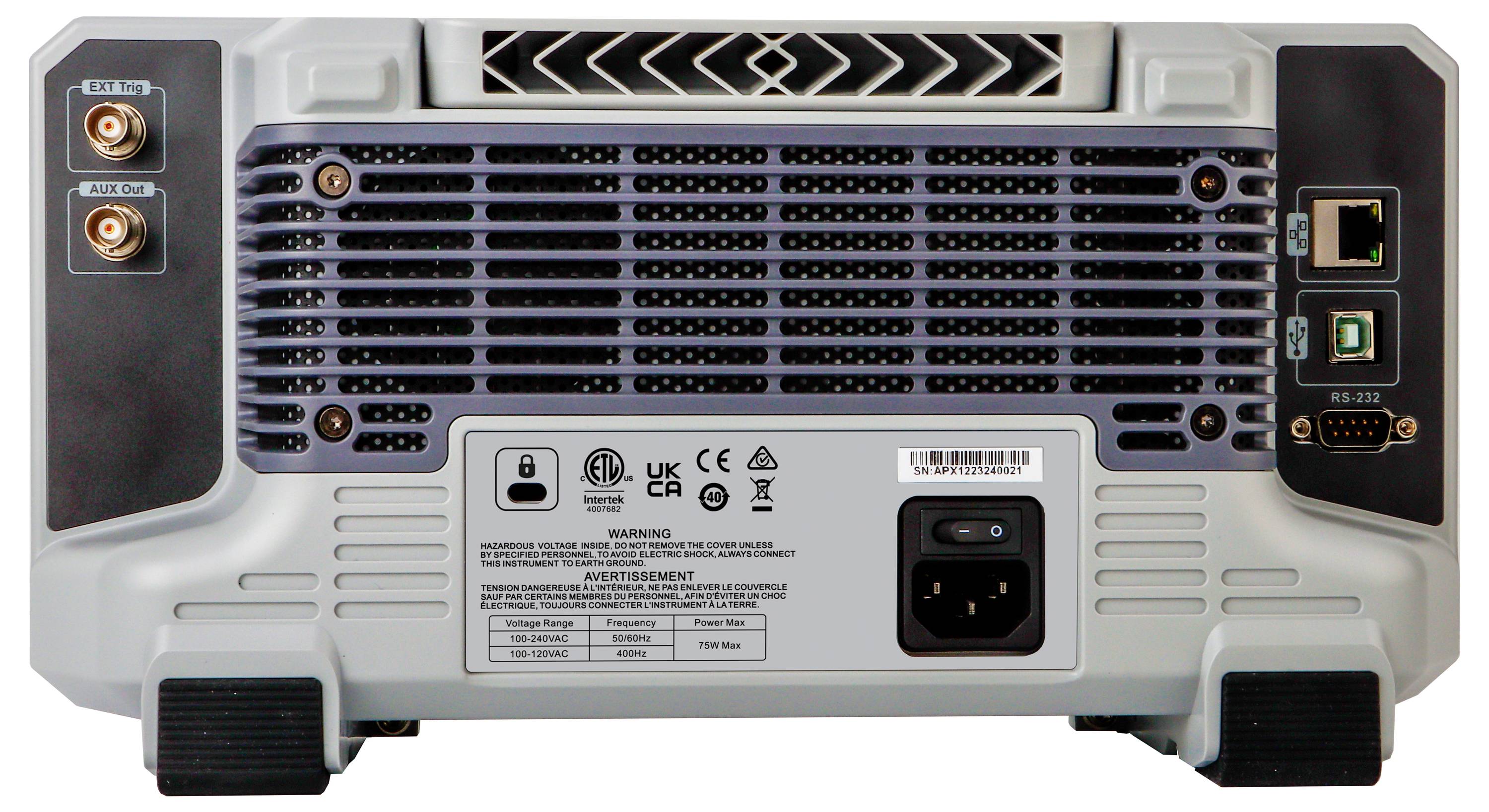

- Interfaces
USB-Host
périphérique USB
LAN
- Profondeur de mémoire par canal
56 Mpts
- Type
UPO1204
Documents et téléchargements
Fiche technique
Fiche technique 3812387 Oscilloscope numérique Uni-T UPO1204 200 MHz 2 Géch/s 56 Mpts 8 bits
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3812387 Oscilloscope numérique Uni-T UPO1204 200 MHz 2 Géch/s 56 Mpts 8 bits
Description
L'oscilloscope numérique UPO1204 utilise la technologie Ultra Phosphor 2.0. Il offre une bande passante de 200 MHz, un taux d'échantillonnage en temps réel allant jusqu'à 2 GSa/s et est équipé de 4 canaux. Il prend également en charge un module DVM indépendant, dispose de nombreuses fonctions de déclenchement et de décodage de bus, ainsi que d'un décodage matériel complet en temps réel basé sur la mémoire. L'oscilloscope convient à la conception de systèmes embarqués, à la métrologie, à l'électronique grand public, à l'électronique automobile, à la maintenance sur le terrain et à l'éducation, ainsi qu'à de nombreuses autres applications.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Bande passante: 200 MHz
- 4 canaux analogiques
- Taux d'échantillonnage en temps réel: 2GSa/S
- Temps de montée : inférieur à 1,8 ns
- Profondeur de mémoire : 56 Mpts
- Taux d'acquisition de la forme d'onde : 500.000 Wfms/s.
- Impédance d'entrée: (1 MOhm ± 2 %) || (16 pF ± 2 pF)
- Affichage : TFT-LCD de 7 pouces
Contenu de la livraison
- UPO1204 (200 MHz, 4 canaux) x 1
- Câble d'alimentation x 1
- Câble USB x 1
- Capteurs passifs UT-P05 (200 MHz) x4
Avertissement
Autres modèles
- UPO1054 : bande passante de 50 MHz, 4 canaux analogiques, taux d'échantillonnage de 2 GSa/s, profondeur de mémoire jusqu'à 56 Mpts, taux de capture de forme d'onde de 500.000 WFMS/s.
- UPO1104 : bande passante de 100 MHz, 4 canaux analogiques, taux d'échantillonnage de 2 GSa/s, profondeur de mémoire jusqu'à 56 Mpts, taux de capture de forme d'onde de 500.000 WFMS/s.
