Oscilloscope portatif VOLTCRAFT DSA-3100 100 MHz 2 canaux 500 Méch/s 8 kpts 8 bits appareil manuel, fonctions multimètre
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
490,83 €
3
2% = 11,97 €
478,86 €
5
3% = 16,73 €
474,10 €
10
4% = 19,92 €
470,91 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (490,83 € / unité(s))
490,83 €
HT
dont 0,21 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Oscilloscope numérique VOTCRAFT DSA-3100 3 en 1
- Oscilloscope 3 en 1, multimètre et analyseur de spectre
- Écran LCD couleur 8,89 cm (3,5 pouces) (320 x 240 pixels)
- Interface USB-C®
Caractéristiques techniques
- Oscilloscope :
- Largeur de bande : 100 MHz, 2 canaux
- Max. Taux d'échantillonnage de 500 MSA/s.
- Longueur d'enregistrement max : 8 K
- 10000 WFMS/s Taux de mise à jour
- Interface USB-C®, prise en charge des banques d'alimentation, de la connexion au logiciel PC et de la fonction d'auto-étalonnage
- Multimètre :
- CATII 1000 V
- 20000 points
- Automatique de zone
- True RMS
- Fonctions de mesure - tension, courant, résistance, test de diodes, test de mise en marche/arrêt, Essai de continuité
- Fonction de conservation
- Fonction de mesure relative
- Analyseur spectral :
- Gamme de fréquences de 9 kHz à 3 GHz
- Fréquence 100 Hz
- Max. Tension d'entrée c.c. : 50 Vc.c.
- + DANL : (atténuation d'entrée 0 dB, PA OFF, bande passante de résolution 100 kHz, normalisation à 1 Hz, 20°C - 30°C)
- 10 MHz à 2 GHz -130 dBm (typique), ＜-120 dBm
- 2 GHz à 3 GHz -125 dBm (typique), ＜-115 dBm
- Type de produit
Oscilloscope portatif
- Bande passante
100 MHz
- Fréquence d'échantillonage par canal
500 Méch/s
- Résolution
8 bits
- Taille de l'écran
8.89 cm
- Spécificités
appareil manuel
fonctions multimètre
analyseur de spectre
- Nombre d’entrées analogiques max.
2
d'usine (sans certificat)
- Catégorie de mesure
CAT II
- Déviation verticale
10 mV/DIV à 10 V/DIV
- Impédance d'entrée
1 MΩ±2%, parallel zu 16 pF±10 pF
- Borne d'entrée
AC, terrain
- Tension d'entrée
MAX. 400 V (DC + AC, PK - PK)
- Alim.
DC 5 VDC, 2 A.
- Dim.
(L x l x H) 198 x 38 x 96 mm
- Poids
0.6 kg
- Largeur
38 mm
- Hauteur
96 mm
- Longueur
198 mm
- Interfaces
1 x USB 2.0 Device
- Profondeur de mémoire par canal
8 kpts
- Type
DSA-3100
- Emballage sans plastique
Emballage sans plastique
Documents et téléchargements
Fiche technique
Fiche technique 3393783 Oscilloscope portatif VOLTCRAFT DSA-3100 100 MHz 2 canaux 500 Méch/s 8 kpts 8 bits appareil manuel, fonctions multimètre
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3393783 Oscilloscope portatif VOLTCRAFT DSA-3100 100 MHz 2 canaux 500 Méch/s 8 kpts 8 bits appareil manuel, fonctions multimètre
Conditions de garantie
Conditions de garantie 3393783 Oscilloscope portatif VOLTCRAFT DSA-3100 100 MHz 2 canaux 500 Méch/s 8 kpts 8 bits appareil manuel, fonctions multimètre
Téléchargement
Téléchargement 3393783 Oscilloscope portatif VOLTCRAFT DSA-3100 100 MHz 2 canaux 500 Méch/s 8 kpts 8 bits appareil manuel, fonctions multimètre
Description

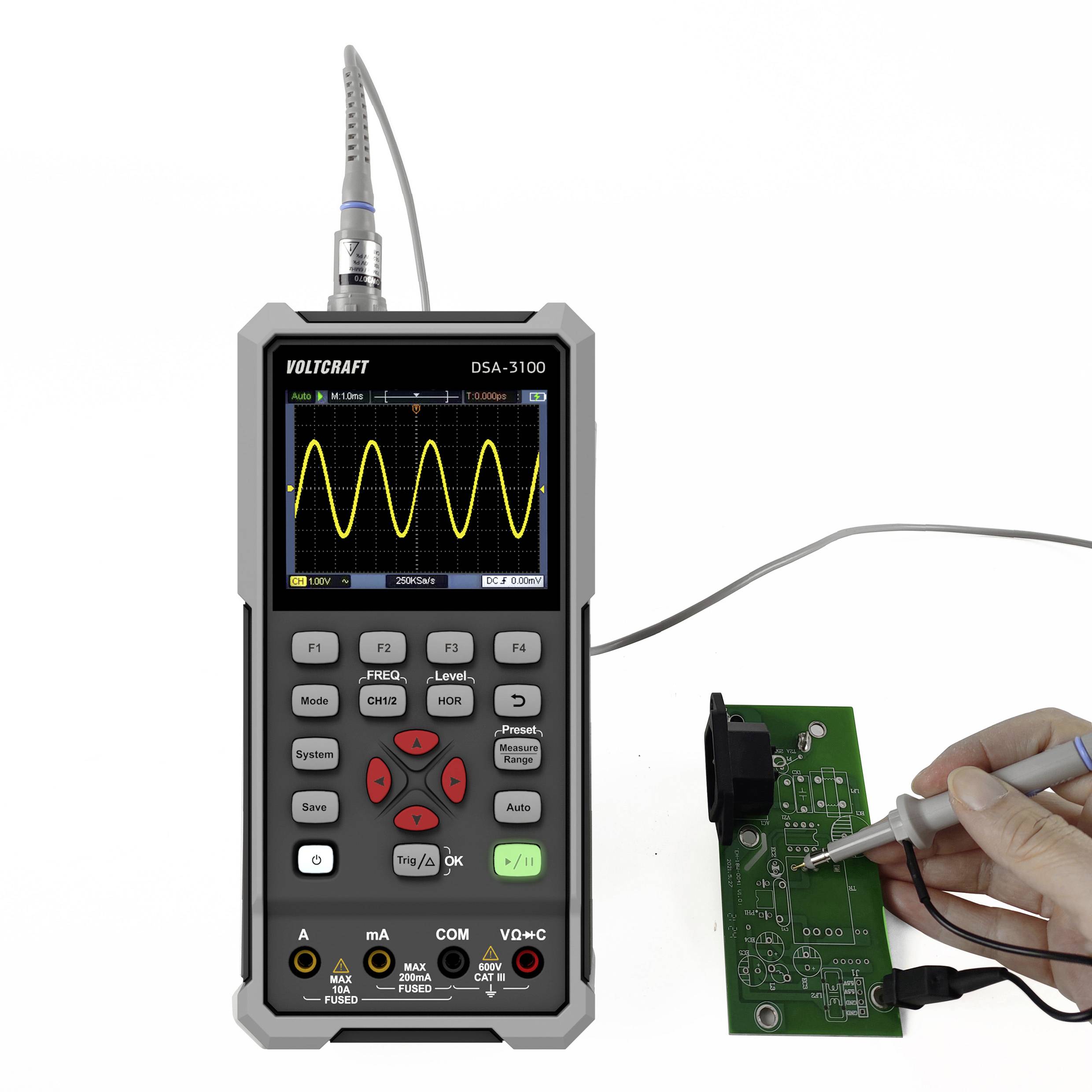

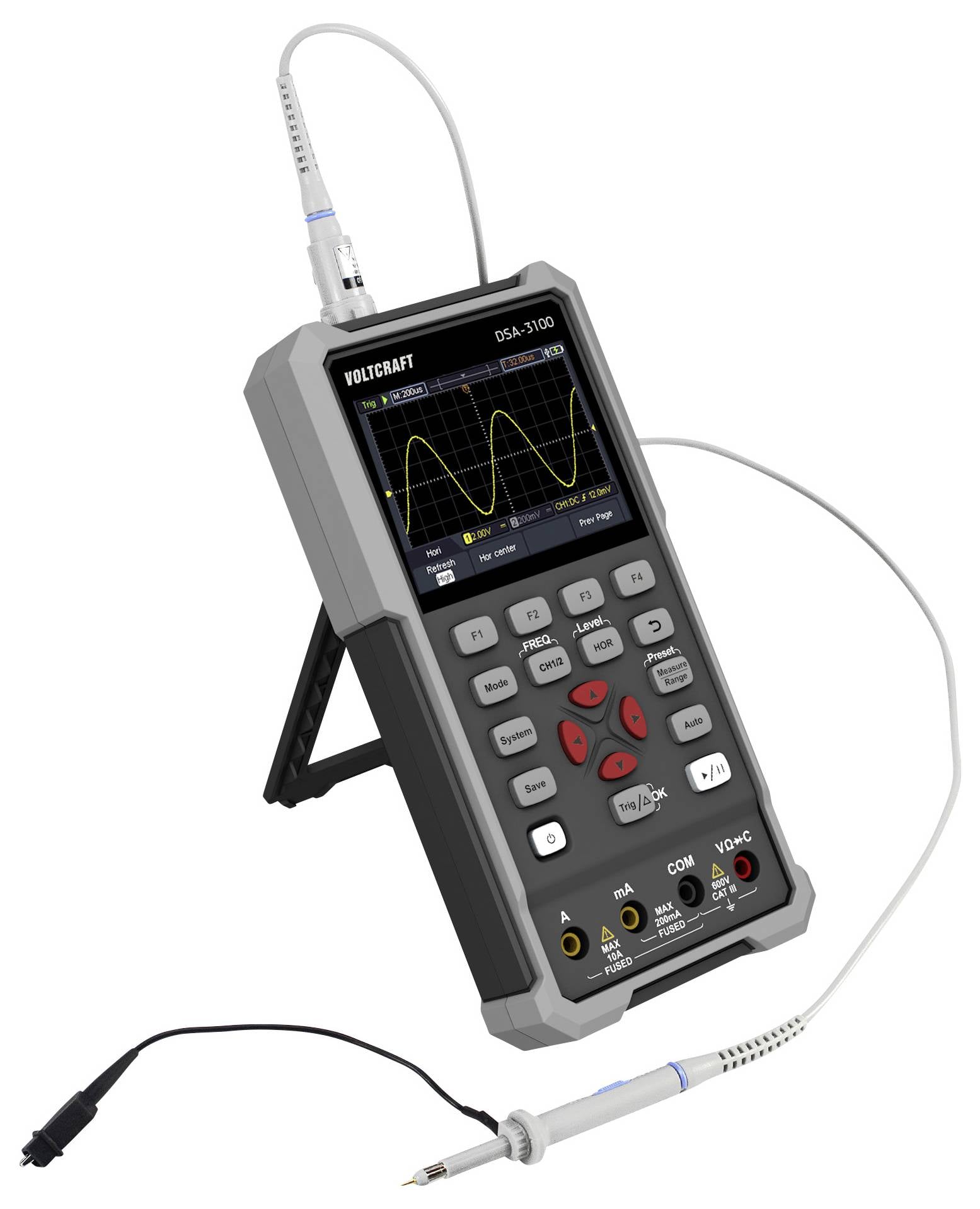

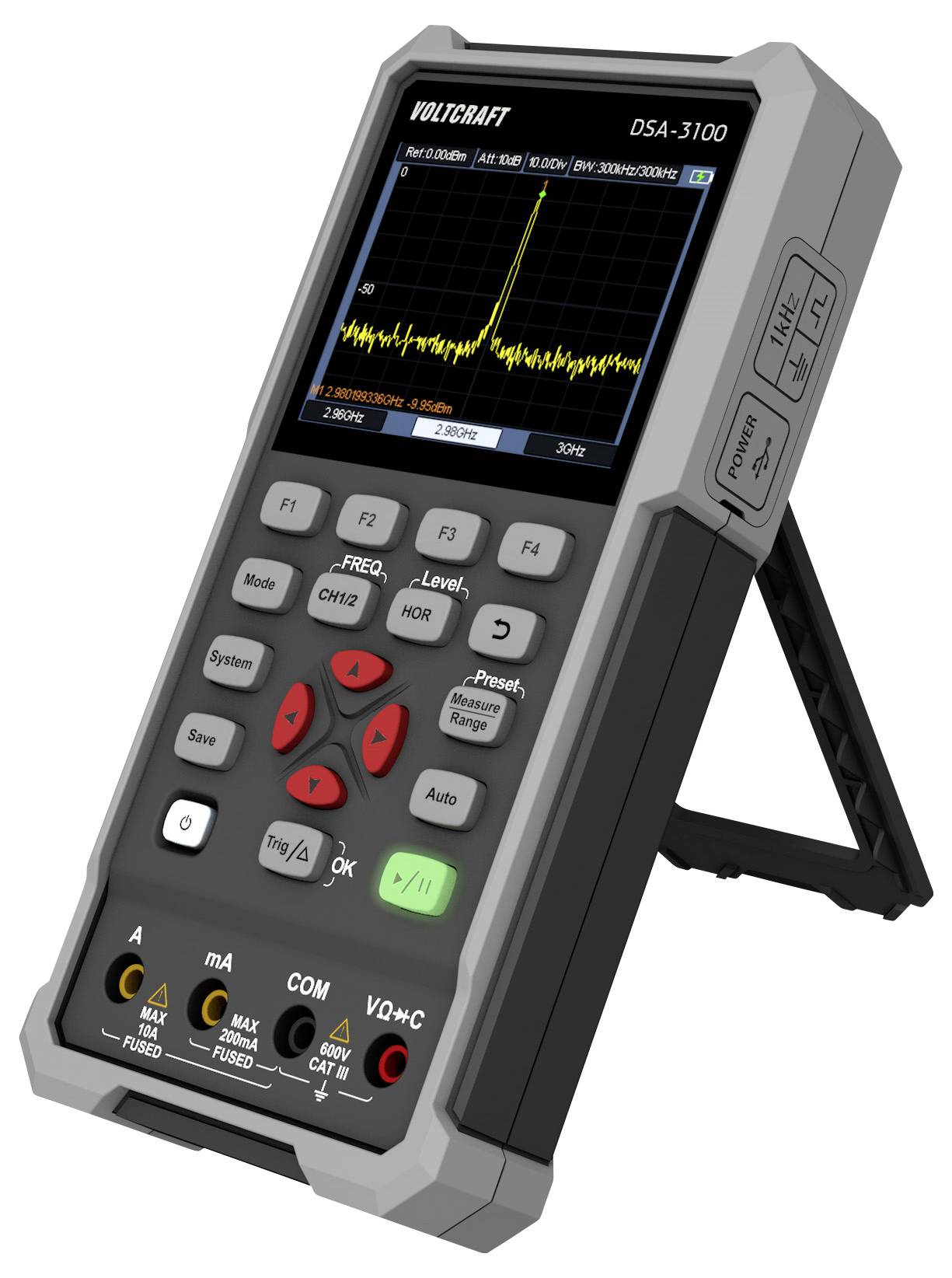

Oscilloscope numérique avec triple fonction
L'oscilloscope numérique VOLTCRAFT DSA-3100 est conçu pour une utilisation mobile : maniable et robuste, doté d'une protection de bord maniable, il est le compagnon idéal pour répondre aux exigences les plus diverses. Les boutons antidérapants facilitent l'utilisation, l'écran couleur LCD clair de 8,89 cm (3,5 pouces) facilite l'évaluation sur place.

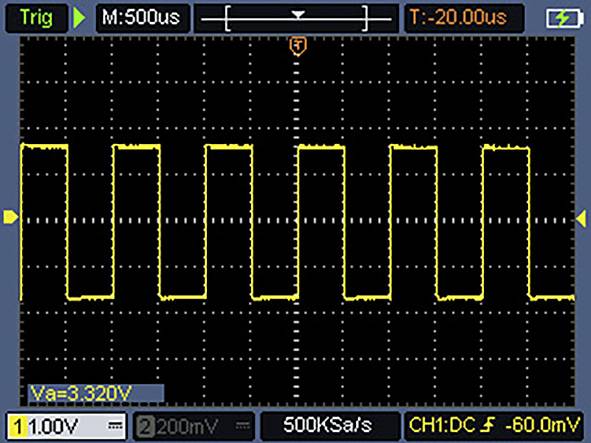

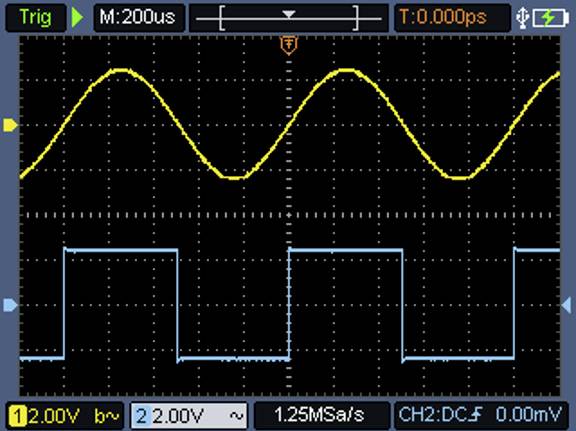

Fonction 1 : Oscilloscope
Le DSA-3100 offre deux canaux avec une bande passante de 100 MHz, un débit d'échantillonnage maximal de 500 MS/s et une longueur d'enregistrement 8K. Le taux de mise à jour est de 10000 WFMS/s. L'interface USB-C® intégrée prend en charge les banques d'alimentation ainsi que la connexion logicielle et la fonction d'auto-étalonnage du PC.

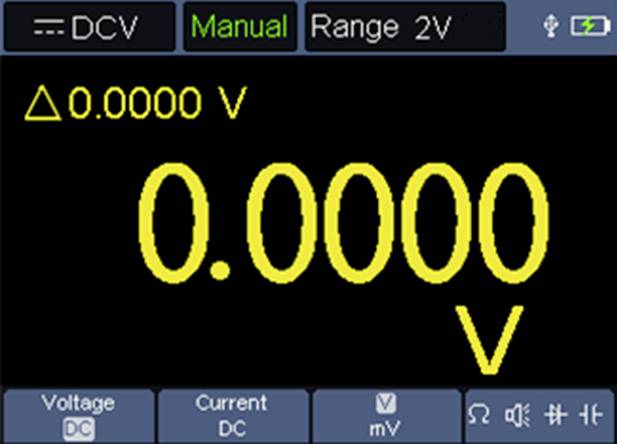

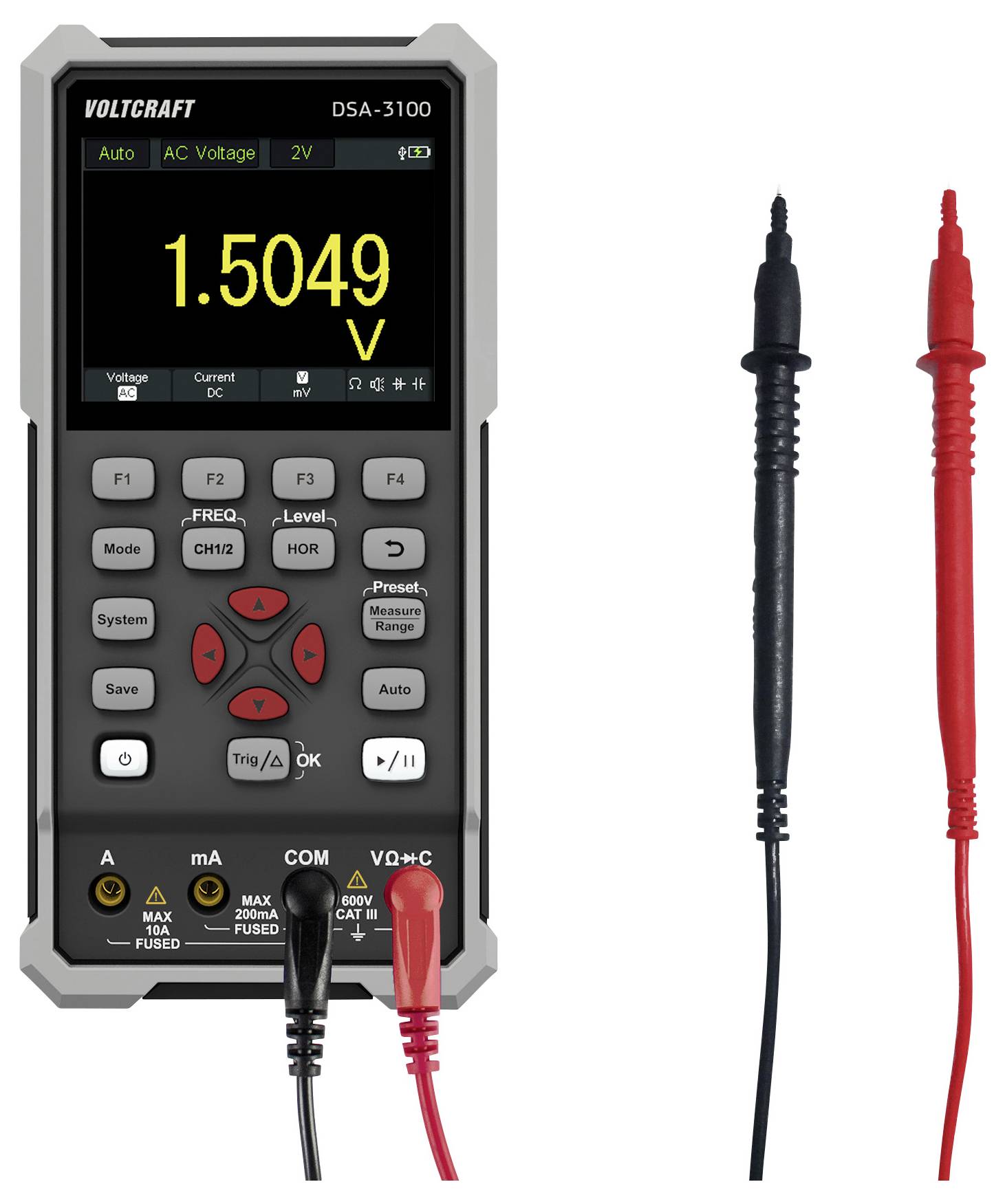

Fonction 2 : multimètre
Le multimètre peut être utilisé dans la catégorie de mesure CATII 1000 V pour les essais de continuité, les mesures de tension, de courant, de résistance, de fonction de diodes ainsi que les tests de mise en marche et de désactivation. Des mesures relatives sont également possibles. Les fonctions Hold et Auto facilitent les processus de travail et TRMS assure des valeurs de mesure fiables. L'écran dispose de 20.000 points.

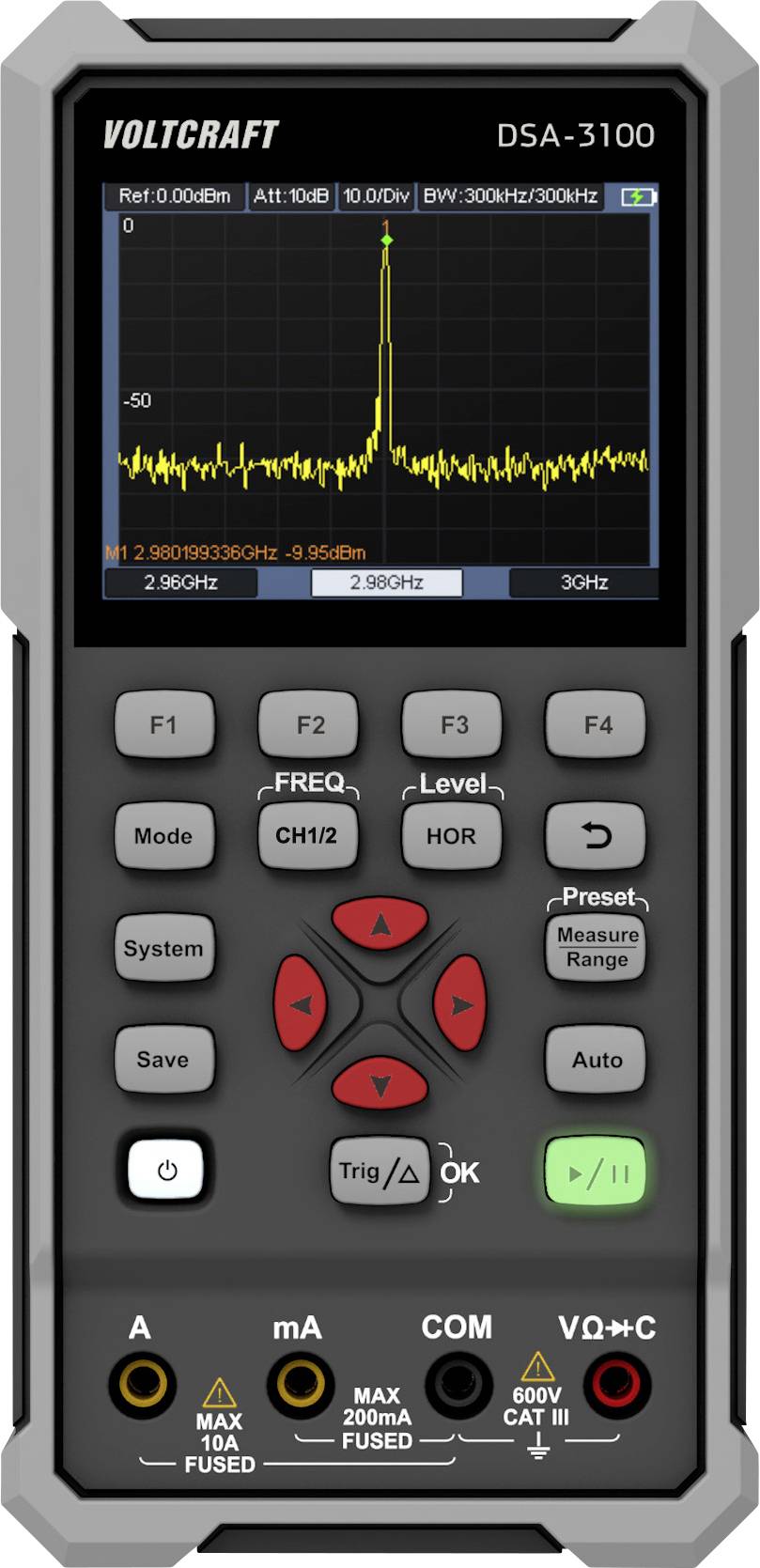

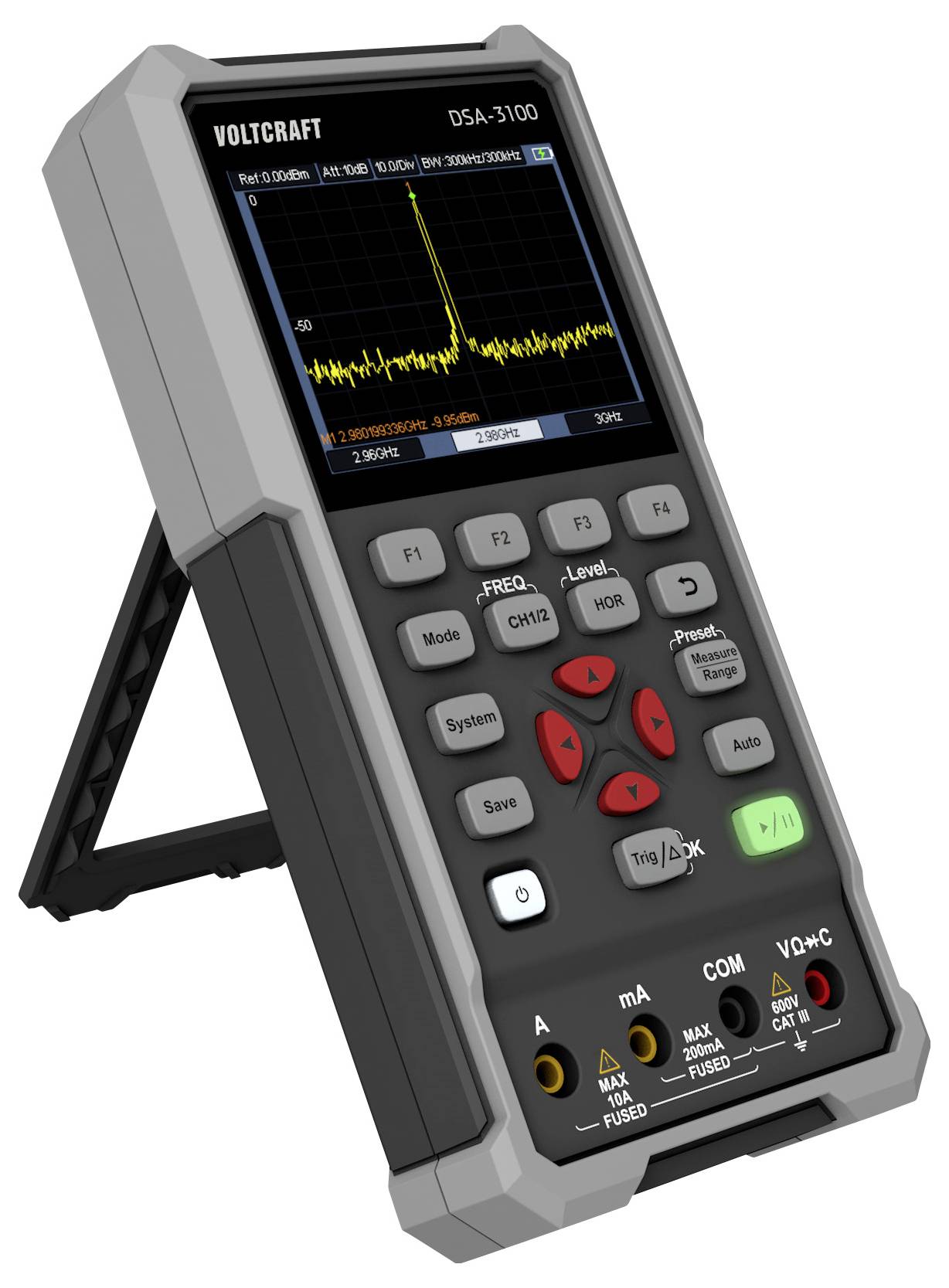

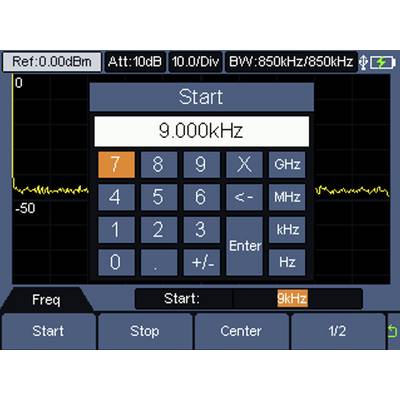

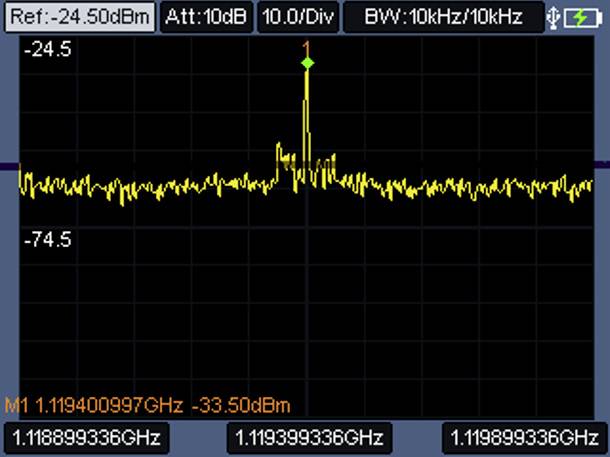

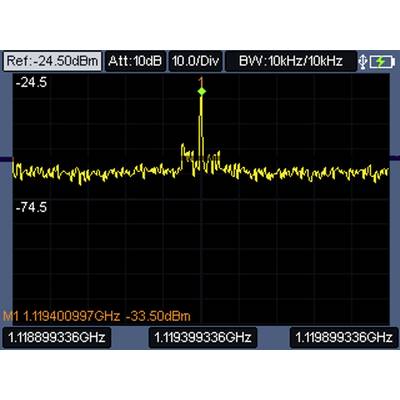

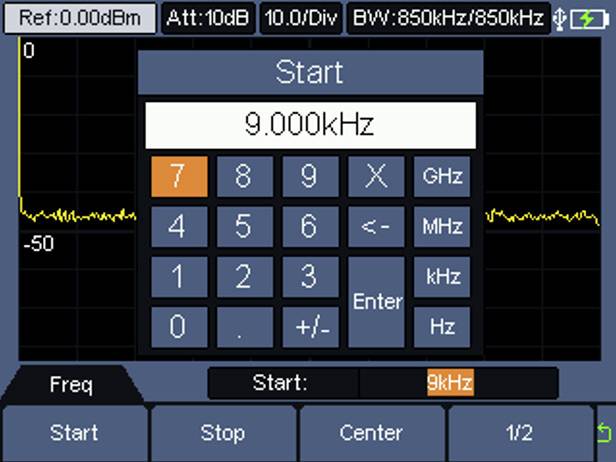

Fonction 3 : Analyseur spectral
L'analyseur spectral du VOLTCRAFT DSA-3100 fonctionne dans la gamme de fréquences 9 à 3 GHz avec une résolution de fréquence de 100 Hz. La tension d'entrée DC maximale est de 50 VDC. Le niveau de bruit moyen, qui désigne la sensibilité d'un analyseur spectral, est indiqué comme niveau de bruit de moyenne affichée (DANL) - sur le VOLTCRAFT DSA-3100 de 10 MHz à 2 GHz -130 dBm (typique), ＜-120 dBm et 2 GHz à 3 GHz -125 dBm (typique), ＜-115 dBm.

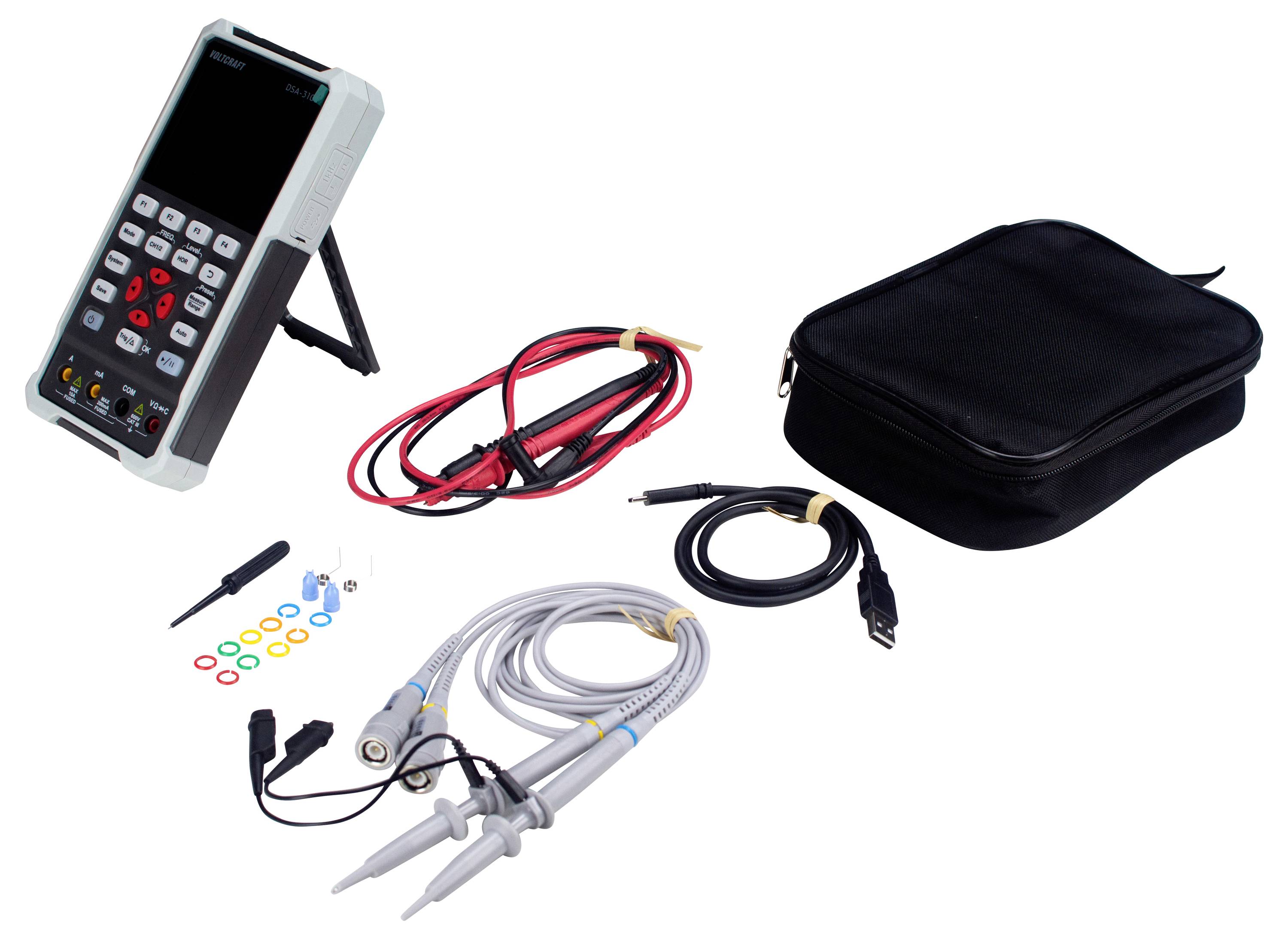

Nombreux accessoires
Outre l'oscilloscope numérique, le pack de livraison comprend un câble USB, deux pointes de contrôle, le réglage de la pointe de contrôle, une paire de conducteurs de test multimètre (en rouge et noir), un CD avec logiciel et manuel d'utilisation ainsi qu'une poche de transport pratique. En outre, un guide de démarrage rapide et une fiche de données de sécurité sont fournis.
Ce texte a été traduit par une machine.
Modèle
- Oscilloscope :
- Largeur de bande : 100 MHz, 2 canaux
- Max. Taux d'échantillonnage de 500 MSA/s.
- Longueur d'enregistrement max : 8 K
- 10000 WFMS/s Taux de mise à jour
- Interface USB-C®, prise en charge des banques d'alimentation, de la connexion au logiciel PC et de la fonction d'auto-étalonnage
- Multimètre :
- CATII 1000 V
- 20000 points
- Automatique de zone
- True RMS
- Fonctions de mesure - tension, courant, résistance, test de diodes, test de mise en marche/arrêt, Essai de continuité
- Fonction de conservation
- Fonction de mesure relative
- Analyseur spectral :
- Gamme de fréquences de 9 kHz à 3 GHz
- Fréquence 100 Hz
- Max. Tension d'entrée c.c. : 50 Vc.c.
- + DANL : (atténuation d'entrée 0 dB, PA OFF, bande passante de résolution 100 kHz, normalisation à 1 Hz, 20°C - 30°C)
- 10 MHz à 2 GHz -130 dBm (typique), ＜-120 dBm
- 2 GHz à 3 GHz -125 dBm (typique), ＜-115 dBm
Contenu de la livraison
- Appareil
- Câble USB
- 2 sondes de test
- Réglage de la pointe de test
- 1x paire de testeurs de multimètre (rouge et noir)
- CD (logiciel + mode d'emploi)
- Sacoche de rangement
- Guide de démarrage rapide imprimé
- Fiche de données de sécurité imprimée
