Oscilloscope portatif VOLTCRAFT DSO-2202H + AFG étalonné (ISO) 200 MHz 2 canaux 1 Géch/s 8 kpts 8 bits appareil manuel
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Points forts et détails

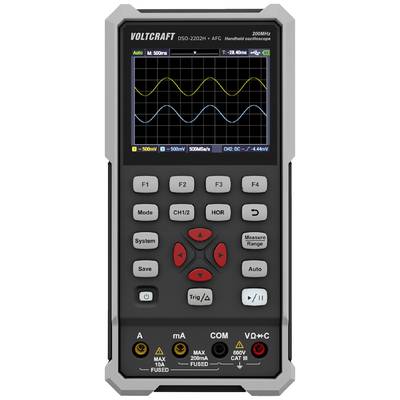

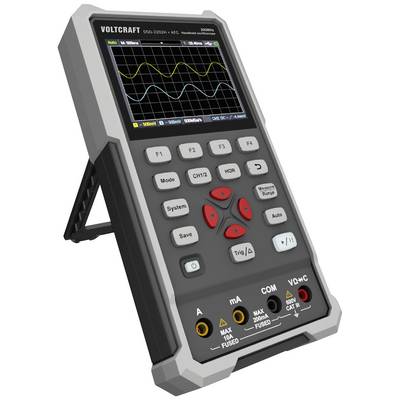

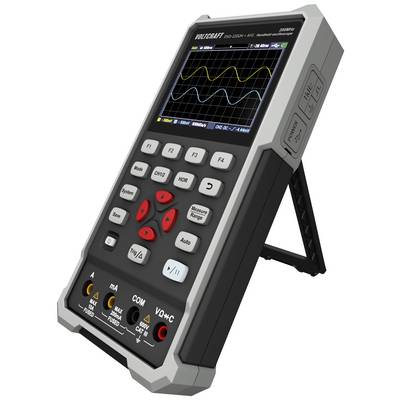

Oscilloscope numérique DSO-2202H + AFG 3 en 1
- Oscilloscope 3 en 1, multimètre et générateur de formes d'ondes
- Écran couleur LCD 8,89 cm (3,5") (320 x 240 pixels)

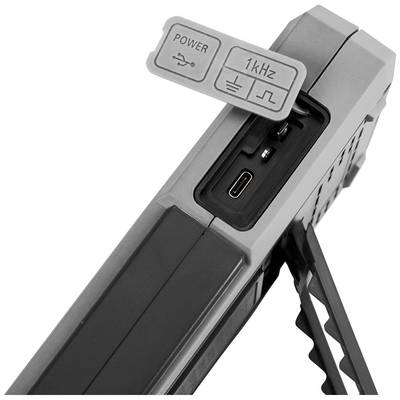

- Interface USB type C
Caractéristiques techniques
- Max 10.000 WFMS / s
- Type de produit
Oscilloscope portatif
- Bande passante
200 MHz
- Fréquence d'échantillonage par canal
1 Géch/s
- Affichage
LCD couleur
- Résolution
8 bits
- Taille de l'écran
8.89 cm
- Spécificités
appareil manuel
- Base de temps
2 ns/div - 1000 s/div
- Nombre d’entrées analogiques max.
2
ISO
- Catégorie de mesure
CAT II 400 V
- Déviation verticale
10 mV / div - 10 V / div
- Impédance d'entrée
1 MΩ±2%, parallel dazu 16 pF±10 pF

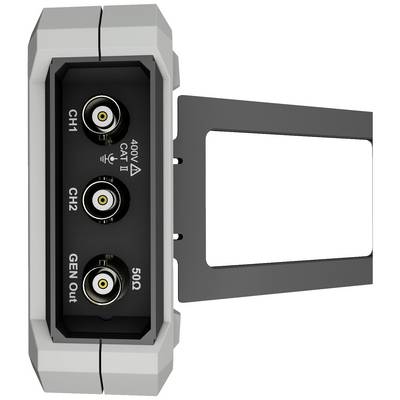

- Borne d'entrée
DC, AC, Ground
- Tension d'entrée
400 V (c.c. + c.a., pic, impédance d'entrée 1MΩ
- Alim.
USB-C® (ext.), 2 x 18650 (int.)
- Dim.
(L x l x H) 198 x 38 x 96 mm
- Poids
0.6 kg
- Largeur
38 mm
- Hauteur
96 mm
- Longueur
198 mm
- Interfaces
périphérique USB
- Profondeur de mémoire par canal
8 kpts
- Type
DSO-2202H + AFG
Documents et téléchargements
Fiche technique
Fiche technique 3049518 Oscilloscope portatif VOLTCRAFT DSO-2202H + AFG étalonné (ISO) 200 MHz 2 canaux 1 Géch/s 8 kpts 8 bits appareil manuel
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3049518 Oscilloscope portatif VOLTCRAFT DSO-2202H + AFG étalonné (ISO) 200 MHz 2 canaux 1 Géch/s 8 kpts 8 bits appareil manuel
Conseils d'utilisation et de sécurité 3049518 Oscilloscope portatif VOLTCRAFT DSO-2202H + AFG étalonné (ISO) 200 MHz 2 canaux 1 Géch/s 8 kpts 8 bits appareil manuel
Conditions de garantie
Conditions de garantie 3049518 Oscilloscope portatif VOLTCRAFT DSO-2202H + AFG étalonné (ISO) 200 MHz 2 canaux 1 Géch/s 8 kpts 8 bits appareil manuel
Description
L'oscilloscope numérique VOLTCRAFT DSO-2202H + AFG 3 en 1 séduit par sa largeur de bande de 200 MHz, ses 2 canaux et son écran couleur LCD de 8,89 cm. Le taux d'échantillonnage maximal est de 1 GS/s, la capacité d'enregistrement de 8 K. l'VOLTCRAFT Digital fonctionne avec une résolution verticale de 8 bits. Le port USB permet également le stockage des données.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle

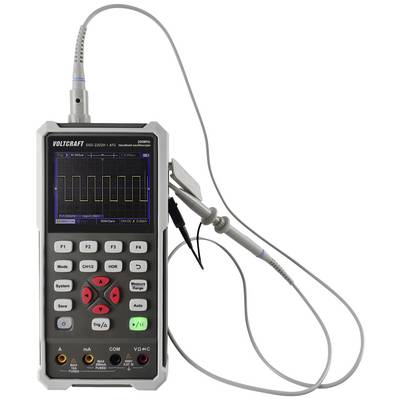

- Oscilloscope
- Largeur de bande : 200 MHz, 2 canaux
- Max. Taux d'échantillonnage 1 Géch/s.
- Longueur d'enregistrement max : 8K
- Résolution verticale 8 bits

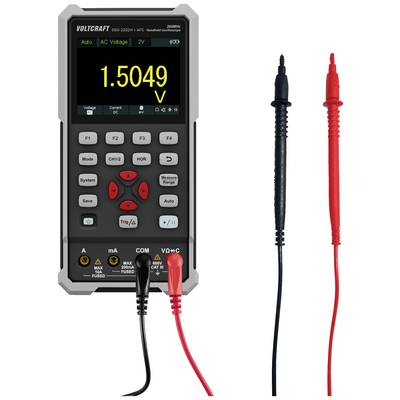

- Multimètre
- CATII 1000 V
- 20 000 comptes
- Plage Auto
- TRMS
- Type de mesure - tension, courant, résistance, capacité, marche/arrêt, diode
- Générateur de forme d'onde
- Sortie de fréquence 25 MHz max, 1 canal
- Max. Taux d'échantillonnage de 125 Méch/s.
- Résolution de fréquence : 0,1 Hz
- Résolution verticale 14 bits
- Longueur de la forme d'onde 8K
Contenu de la livraison
- Oscilloscope

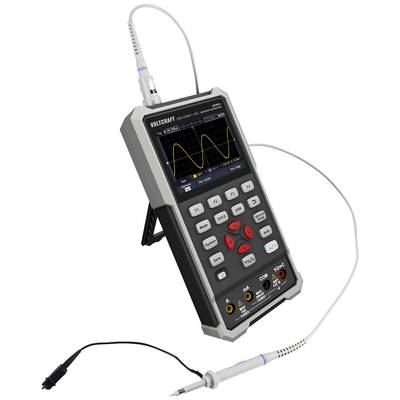

- Sonde
- Outil de réglage de la sonde
- Câble USB
- Sacoche de rangement
- 2 x câbles BNC vers pince crocodile
- 1 x paire de cordons de mesure pour le multimètre (rouge et noir)
- Logiciel et mode d'emploi sur CD (anglais)
- Guide de démarrage rapide
- Fiche avec consignes de sécurité
