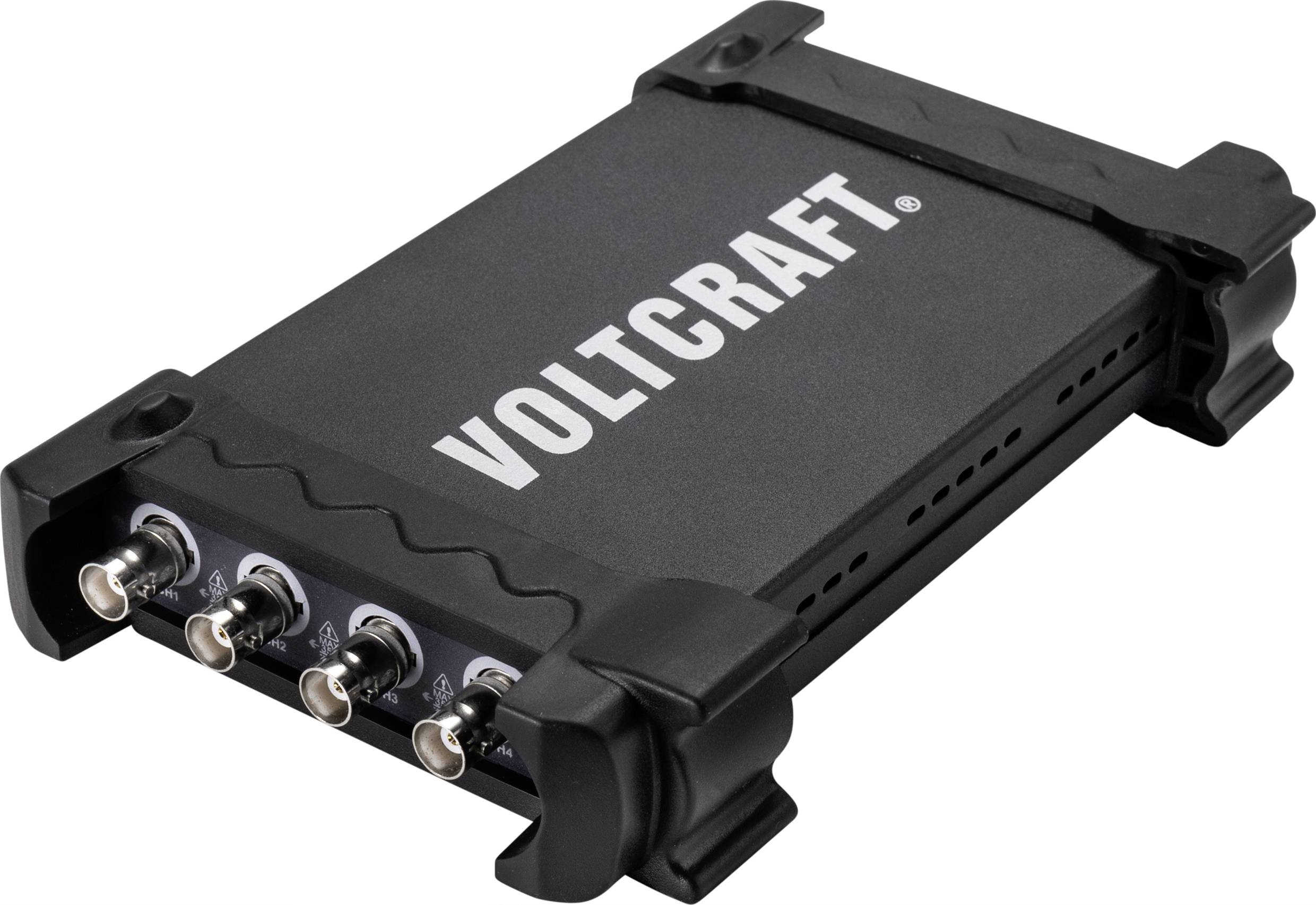

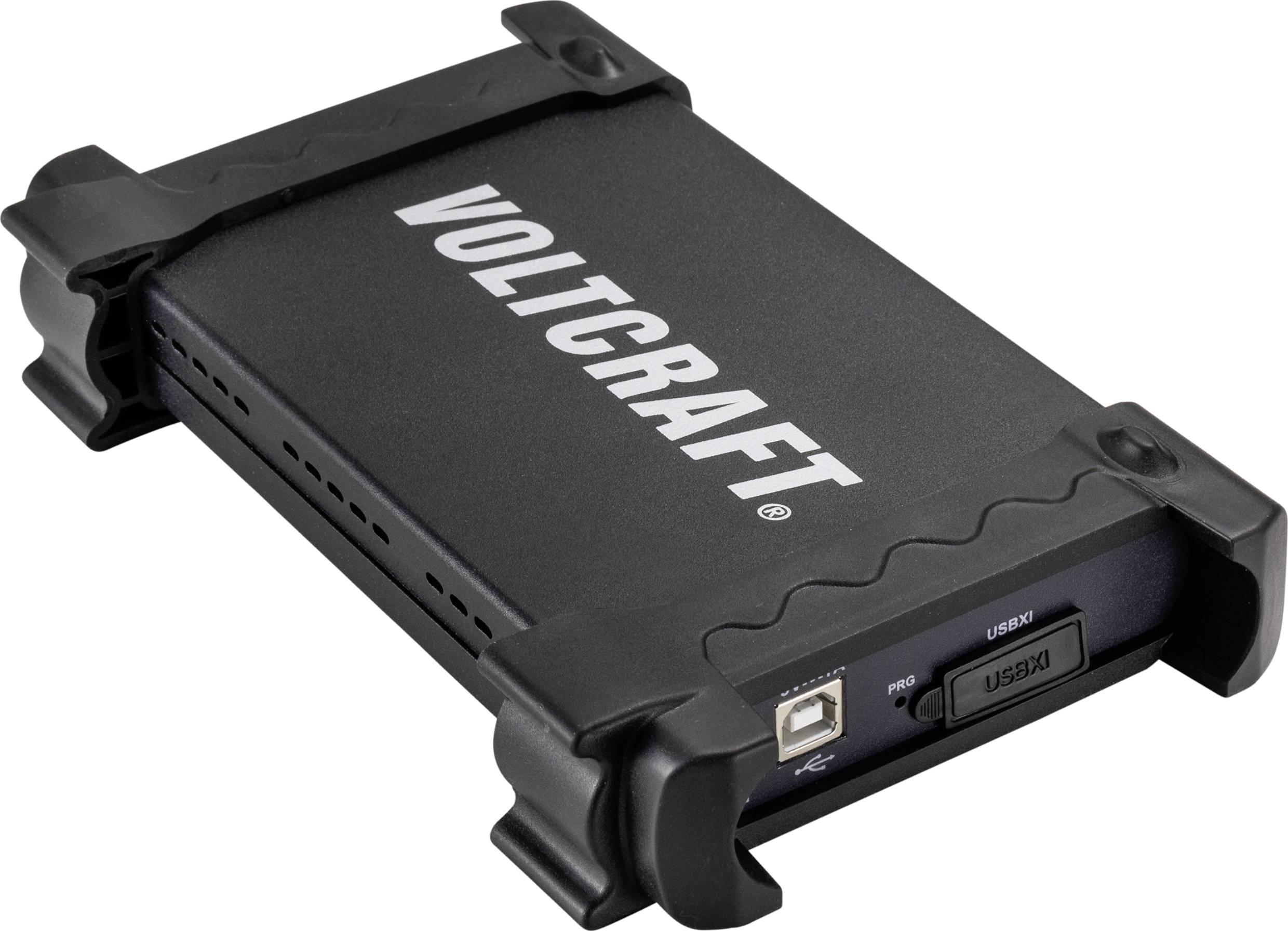

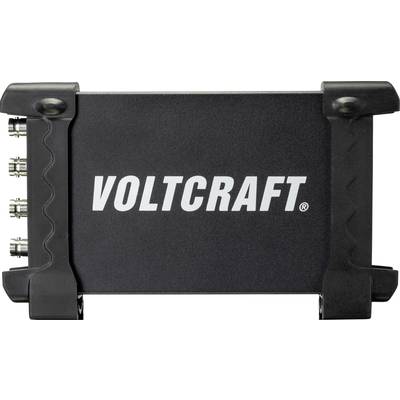

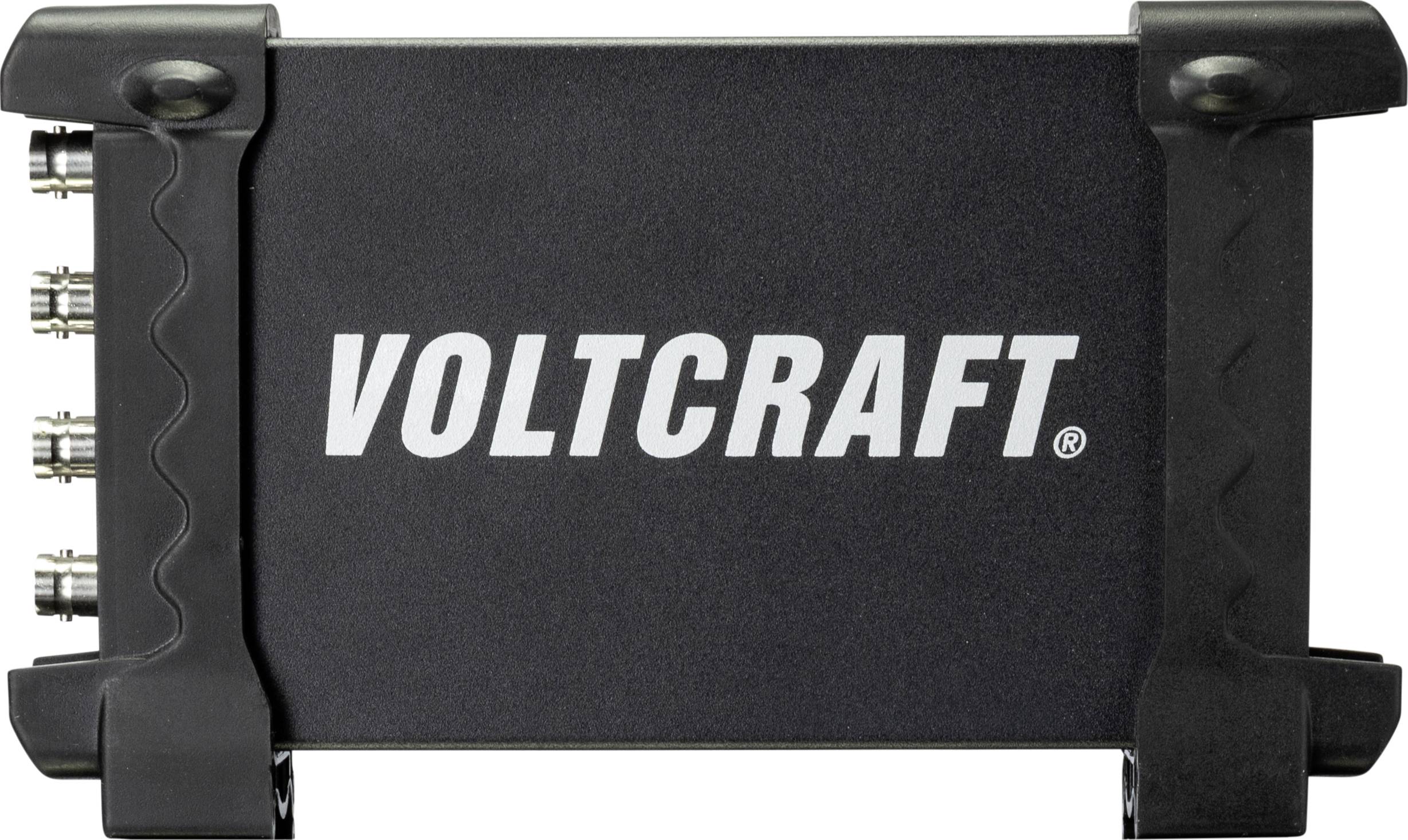

VOLTCRAFT DSO-3074 Oscilloscope USB 70 MHz 4 canaux 250 Méch/s 16 kpts 8 bits mémoire numérique (DSO), analyseur de spec
EAN :
Ref. fabricant :
Code produit :
Points forts et détails
Adaptateur pour oscilloscope USB DSO-3074
- 70 MHz
- Nombre d’entrées analogiques max. 4
- Compatible LabView
Caractéristiques techniques
- Rapport de sonde réglable : 1:1, 10:1, 100:1, 1000:1
- Impédance : 1 MΩ / 25 pF
- Type de produit
Oscilloscope USB
- Bande passante
70 MHz
- Fréquence d'échantillonage par canal
250 Méch/s
- Résolution
8 bits
- Spécificités
mémoire numérique (DSO)
analyseur de spectre
- Base de temps
2 ns à 1000 s par div
- Nombre d’entrées analogiques max.
4
d'usine (sans certificat)
- Catégorie de mesure
CAT I
- Déviation verticale
2 mV - 10 V par div
- Impédance d'entrée
1 MΩ
- Borne d'entrée
AC, DC, GND
- Tension d'entrée
35 V
- Alim.
USB
- Dim.
(L x l x H) 190 x 35 x 100 mm
- Poids
900 g
- Largeur
35 mm
- Hauteur
100 mm
- Longueur
190 mm
- Interfaces
USB
- Profondeur de mémoire par canal
16 kpts
- Type
DSO-3074
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1490904 VOLTCRAFT DSO-3074 Oscilloscope USB 70 MHz 4 canaux 250 Méch/s 16 kpts 8 bits mémoire numérique (DSO), analyseur de spec
Déclaration de conformité
Déclaration de conformité 1490904 VOLTCRAFT DSO-3074 Oscilloscope USB 70 MHz 4 canaux 250 Méch/s 16 kpts 8 bits mémoire numérique (DSO), analyseur de spec
Conditions de garantie
Conditions de garantie 1490904 VOLTCRAFT DSO-3074 Oscilloscope USB 70 MHz 4 canaux 250 Méch/s 16 kpts 8 bits mémoire numérique (DSO), analyseur de spec
Téléchargement
Téléchargement 1490904 VOLTCRAFT DSO-3074 Oscilloscope USB 70 MHz 4 canaux 250 Méch/s 16 kpts 8 bits mémoire numérique (DSO), analyseur de spec
Téléchargement 1490904 VOLTCRAFT DSO-3074 Oscilloscope USB 70 MHz 4 canaux 250 Méch/s 16 kpts 8 bits mémoire numérique (DSO), analyseur de spec
Téléchargement 1490904 VOLTCRAFT DSO-3074 Oscilloscope USB 70 MHz 4 canaux 250 Méch/s 16 kpts 8 bits mémoire numérique (DSO), analyseur de spec
Téléchargement 1490904 VOLTCRAFT DSO-3074 Oscilloscope USB 70 MHz 4 canaux 250 Méch/s 16 kpts 8 bits mémoire numérique (DSO), analyseur de spec
Téléchargement 1490904 VOLTCRAFT DSO-3074 Oscilloscope USB 70 MHz 4 canaux 250 Méch/s 16 kpts 8 bits mémoire numérique (DSO), analyseur de spec
Téléchargement 1490904 VOLTCRAFT DSO-3074 Oscilloscope USB 70 MHz 4 canaux 250 Méch/s 16 kpts 8 bits mémoire numérique (DSO), analyseur de spec
Description
Profitez d'un oscilloscope à mémoire numérique aux nombreuses fonctions, grâce à une liaison avec un ordinateur compatible Windows équipé de 2 interfaces USB. Il permet également d'enregistrer et de transformer les données de mesure. L’appareil dispose de quatre canaux indépendants permettant de recevoir des signaux jusqu'à 70 MHz. L'écran ressemble à celui d'un oscilloscope traditionnel. La fonction Auto Set permet un réglage automatique pour une utilisation simplifiée. La fonction d’analyse FFT permet les analyses de spectre.
Modèle

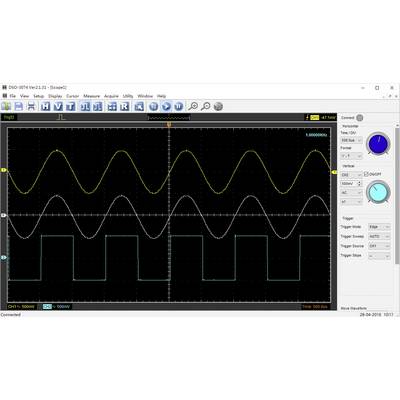

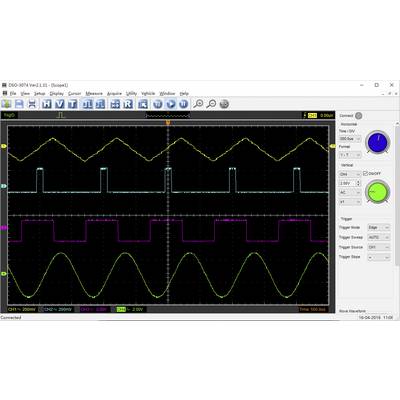

- Quatre canaux indépendants

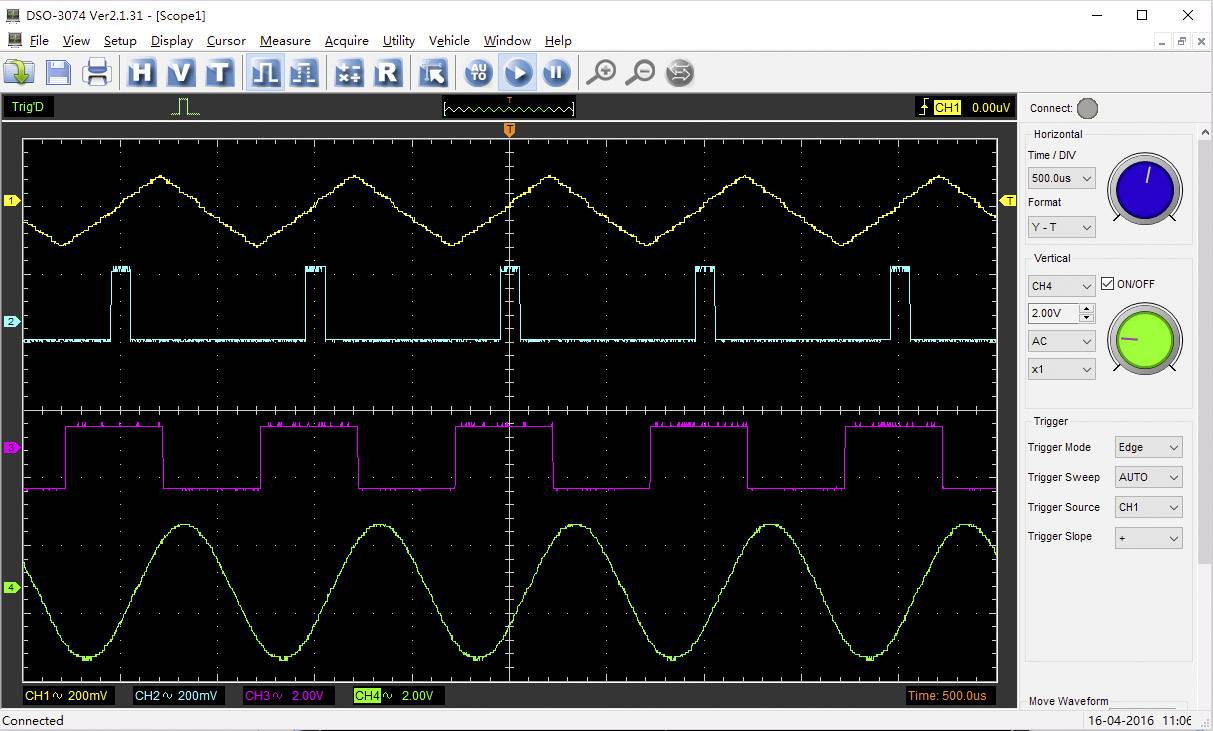

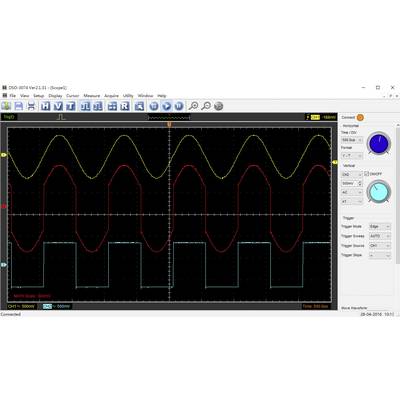

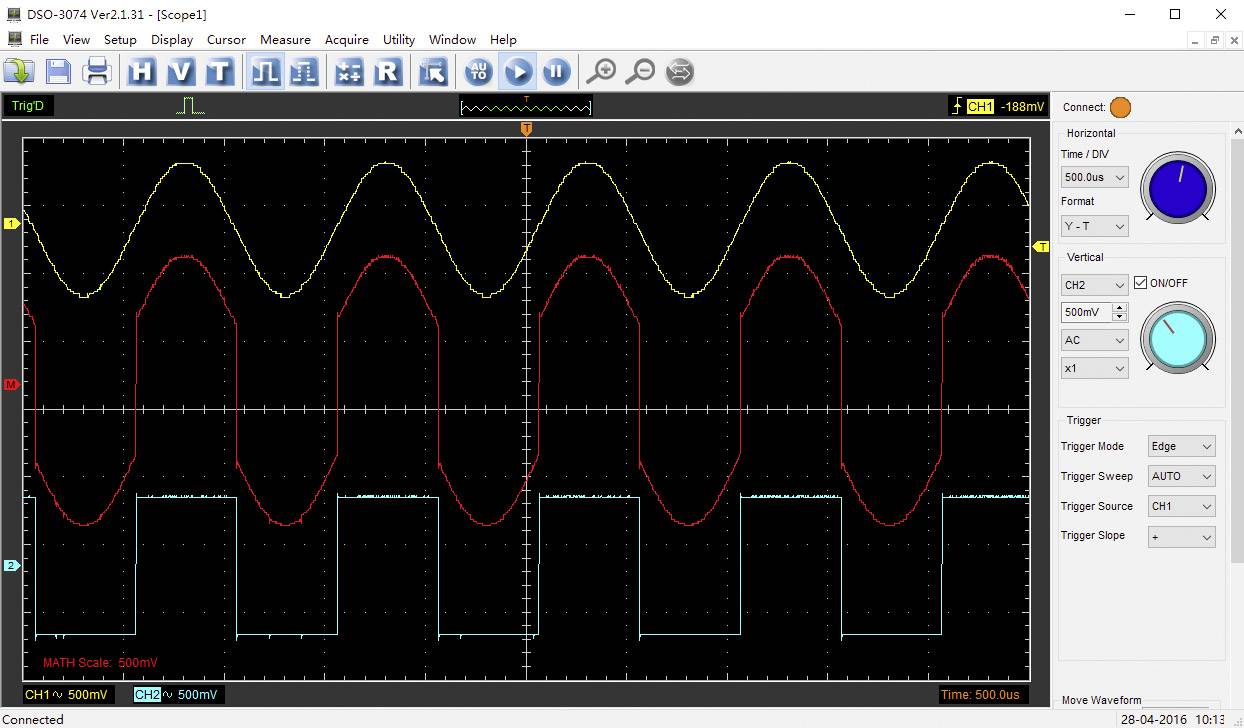

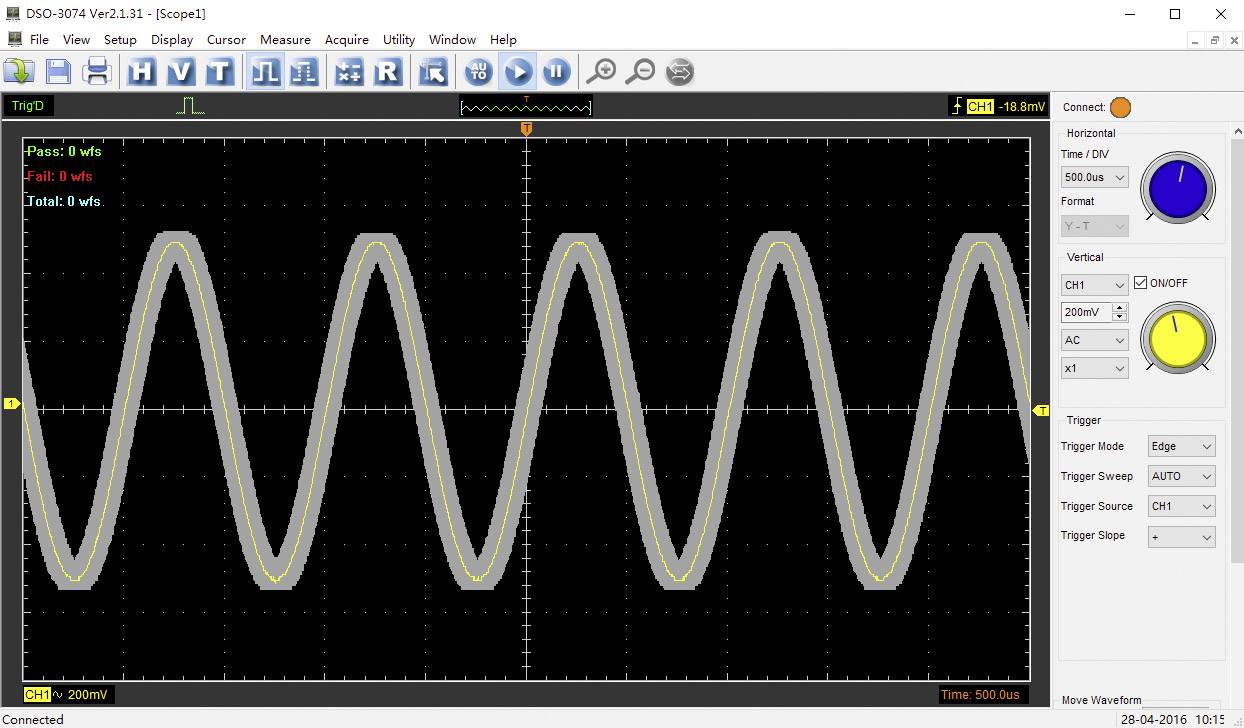

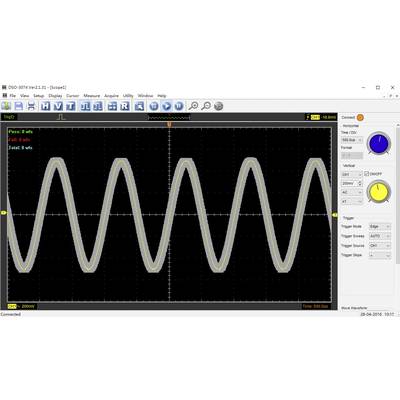

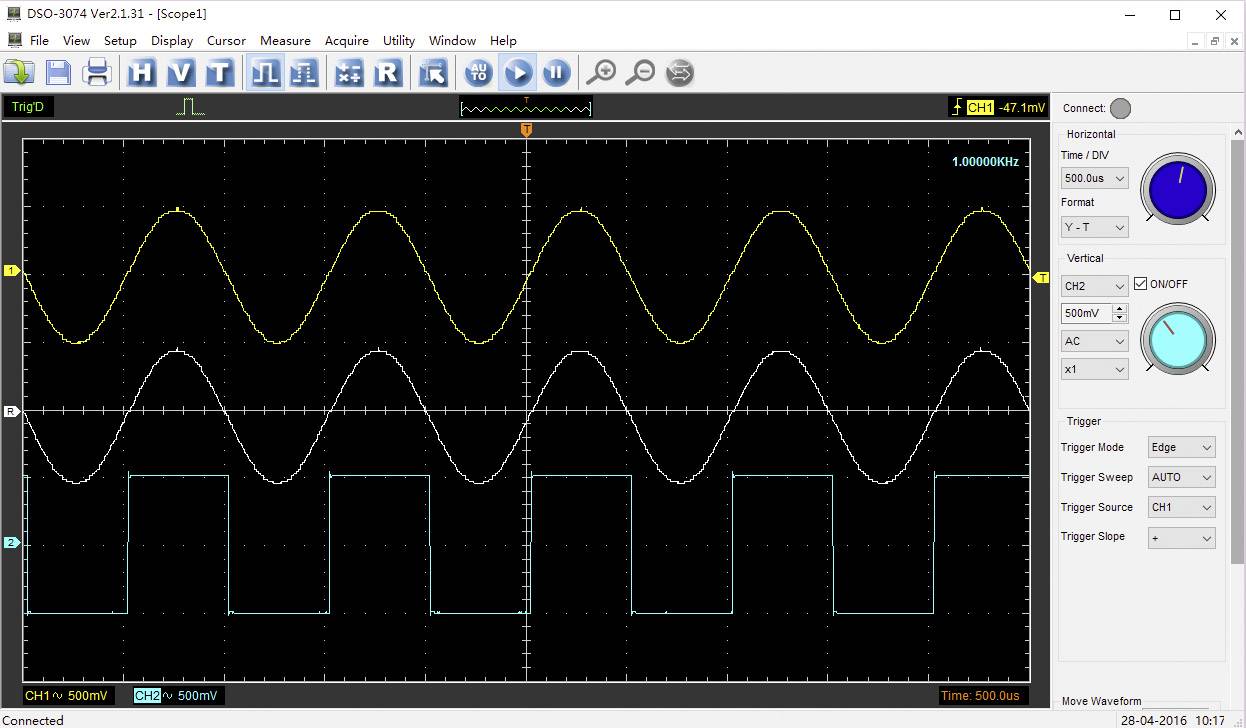

- L'écran ressemble à celui d'un oscilloscope traditionnel.
- Fonction Auto-Set pour une adaptation automatique des réglages à chaque signal de mesure
- Nombreuses fonctions de déclenchement, de tension et de mesure temporelle
- Fonctions curseur

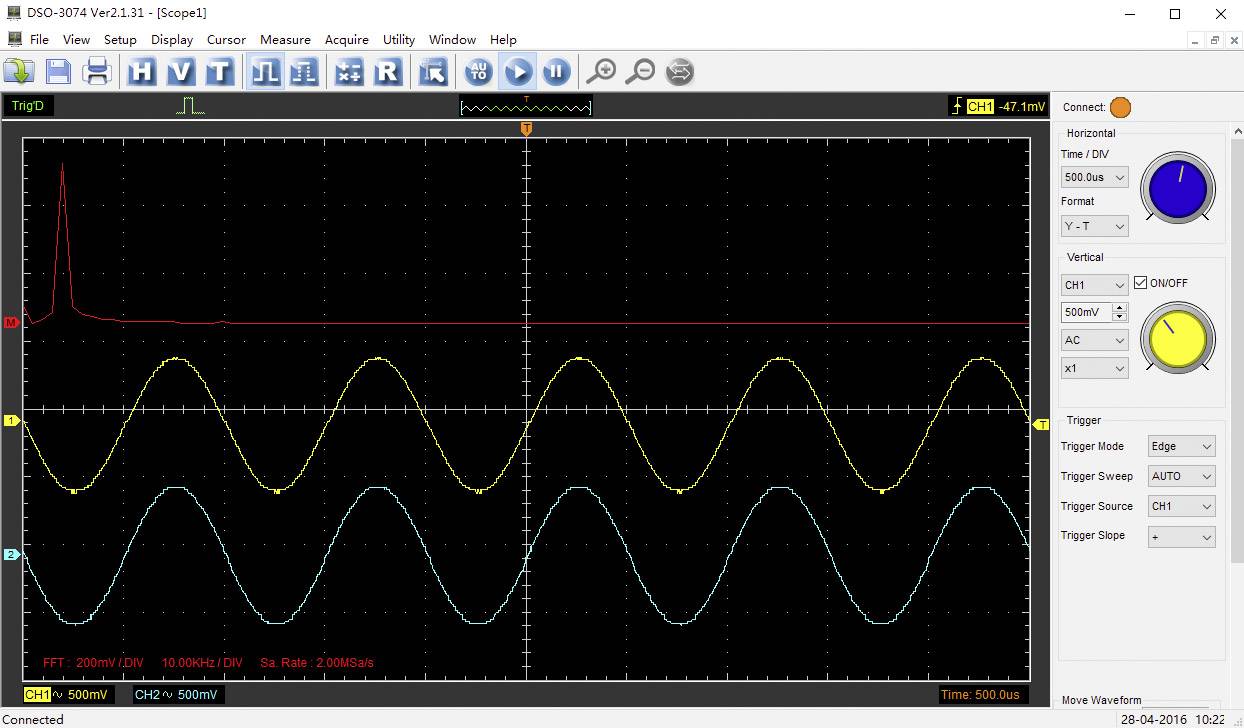

- La fonction d’analyse FFT permet les analyses de spectre.
- Export de données dans Excel.
Contenu de la livraison
- CD avec logiciel
- Notice d'installation
- Câble USB " Y "
Avertissement

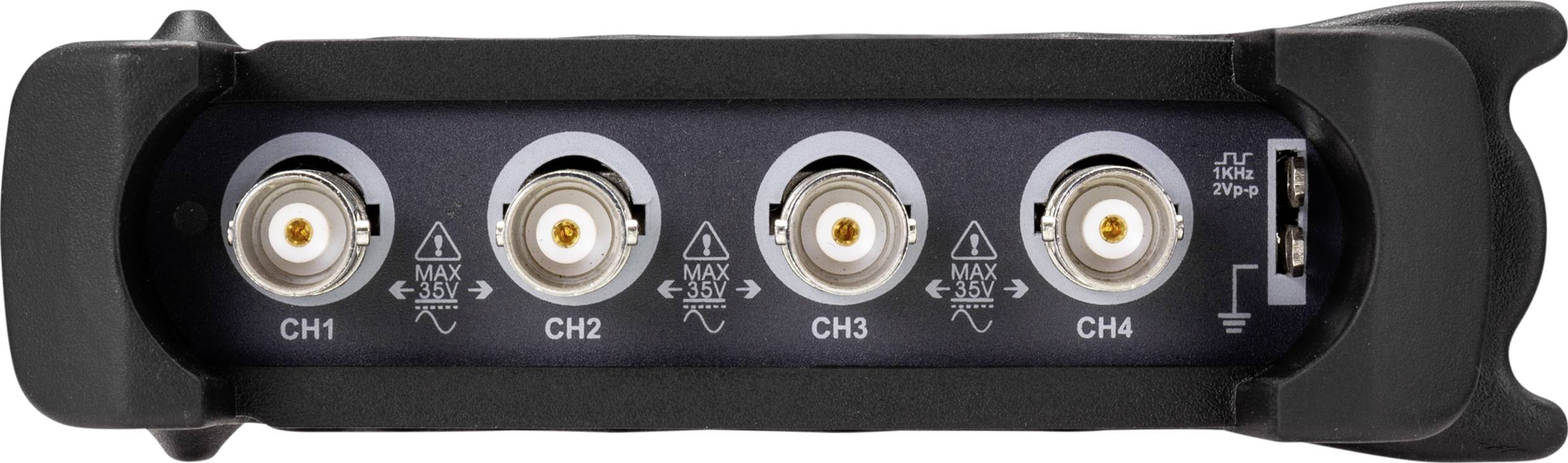

La mise à la masse des connecteurs BNC est liée à la masse USB (potentiel de terre). En cas d'utilisation avec un ordinateur portable, il est conseillé d'utiliser des sondes isolées.
Le pilote logiciel pour Windows ® 11 se trouve dans la zone de téléchargement.
Configuration système requise
- Lecteur CD
- 2 interfaces USB 2.0 libres
- Windows XP, Windows Vista,Windows 7, 8, 10, 11.
