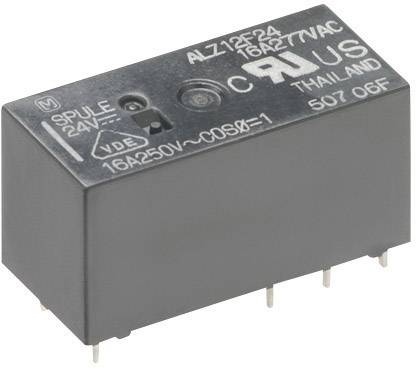

Panasonic ALZ22F12 = ALZ52F12 Relais pour circuits imprimés 12 V/DC 16 A 1 NO (T) 1 pc(s)
EAN :
Ref. fabricant :
Code produit :
Type de produit
Relais pour circuits imprimés
Tension nominale de la bobine
12 V/DC
Type de commande
monostable, 1 bobine
Type de contact
1 NO (T)
Tension de contact (max.)
440 V/AC
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
3,58 €
10
8% = 0,27 €
3,31 €
25
11% = 0,38 €
3,20 €
50
13% = 0,45 €
3,13 €
100
15% = 0,53 €
3,05 €
250
17% = 0,62 €
2,96 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Total (3,58 € / unité(s))
€
Caractéristiques techniques
- Type de produit
Relais pour circuits imprimés
- Type
ALZ22F12 = ALZ52F12
- Tension nominale de la bobine
12 V/DC
- Tension de fonctionnement (min.)
8.4 V/DC
- Tension de fonctionnement (max.)
15.6 V/DC
- Type de commande
monostable, 1 bobine
- Résistance (bobine)
360 Ω
- Type de contact
1 NO (T)
- Matériau du contact
AgSnO2
- Tension de contact (max.)
440 V/AC
- Courant de commutation (max.)
16 A
- Puissance de coupure max.
4000 VA
- Ligne de fuite et distance dans l'air (bobine/contacts)
10 mm
- Connexion
pin à souder
- Température min.
-40 °C
- Température max.
+105 °C
- Longueur
28.8 mm
- Largeur
12.5 mm
- Hauteur
15.7 mm
- Dim.
(L x l x H) 28.8 x 12.5 x 15.7 mm
- Contenu
1 pc(s)
Documents et téléchargements
Fiche technique
Fiche technique 504848 Panasonic ALZ22F12 = ALZ52F12 Relais pour circuits imprimés 12 V/DC 16 A 1 NO (T) 1 pc(s)
Description
Relais de puissance compact doté d'une très haute résistance à l'onde de choc et d'une ligne de courant de fuite/d'air élevée avec une faible puissance absorbée. Application: appareils électroménagers, électronique grand public, TV/CATV (télévision par câble), produits bruns, appareils de bureau, techniques industrielles et d'automatisation.
Avertissement
Homologations: VDE, UL, CSA.
