Relais noir portant l'inscription 'CB1-12V ACB132.01 JAPAN', montrant des bornes métalliques en bas.

Relais noir portant l'inscription 'CB1-12V ACB132.01 JAPAN', montrant des bornes métalliques en bas.

Photo non contractuelle

Type de produit

Relais automobile

Tension nominale de la bobine

24 V/DC

Type de contact

1 NO (T)

Connexion

pin à souder

Tension de contact (max.)

28 V/DC

Fiche technique (PDF)

Panasonic

Livraison avant le ven. 2 octobre

4 pièce(s) (Dans la limite des stocks disponibles)

Vente et expédition :

Conrad ElectronicCGV

Quantité (pièce(s))

Economie

prix de l'emballage (HT)

Les remises sur volume varient selon les vendeurs

Économiser 0,00 €

Nombre

pièce(s)

Total (4,99 € / unité(s))

4,99 €

HT

Plus que 4 pièce(s) en stock !

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique

Caractéristiques techniques

Tenue en tension: (contact ouvert) 500 V/ACRMS/60 s, (entre les contacts et la bobine) 500 V/AC RMS/60 s
Puissance de la bobine: 1400 mW
Consommation: 1.4 W
Résistance d'isolation (500 V/DC) 20 MΩ

Type de produit: Relais automobile

Type: CB1AP24

Spécificités: sans équerre de fixation

Tension nominale de la bobine: 24 V/DC

Type de contact: 1 NO (T)

Matériau du contact: alliage d'argent

Connexion: pin à souder

Tension de contact (max.): 28 V/DC

Courant de commutation (max.): 20 A

Contact de fermeture courant de commutation (max.): 20 A

Résistance (bobine): 320 Ω

Température min.: -40 °C

Température max.: +85 °C

Largeur: 26 mm

Hauteur: 25 mm

Longueur: 26 mm

Dim.: (L x l x H) 26 x 26 x 25 mm

Type: CB1AP24

Documents et téléchargements

Fiche technique

Fiche technique 505119 Panasonic CB1AP24 Relais automobile 24 V/DC 20 A 1 NO (T)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 505119 Panasonic CB1AP24 Relais automobile 24 V/DC 20 A 1 NO (T)

Description

Relais automobile monostable haute performance avec résistance aux chocs élevées et faibles pertes de contact. Utilisation : électronique de confort, climatisation, démarreur, ABS, éclairage.

Avertissement

Les informations sur le courant de commutation se rapportent au courant maximal de commutation. Pour en savoir plus, consultez à la documentation complète disponible gratuitement en téléchargement.

Description

Relais automobile monostable haute performance avec résistance aux chocs élevées et faibles pertes de contact. Utilisation : électronique de confort, climatisation, démarreur, ABS, éclairage.

Avertissement

Les informations sur le courant de commutation se rapportent au courant maximal de commutation. Pour en savoir plus, consultez à la documentation complète disponible gratuitement en téléchargement.

Quel type de Relais automobile cherchez-vous ?

Relais pour voiture 12V

Autres produits intéressants

(^*Les prix indiqués s'entendent HT)

Kräcker 20.1000.10 Relais automobile 12 V/DC 20 A 1 NO (T)

Kräcker 20.1000.10 Relais automobile 12 V/DC 20 A 1 NO (T)

Conrad Electronic

Relais automobile TRU COMPONENTS SHR-4141A SHR-24VDC-F-A 4pin 1433306 24 V/DC 40 A 1 NO (T) 1 pc(s)

Relais automobile TRU COMPONENTS SHR-4141A SHR-24VDC-F-A 4pin 1433306 24 V/DC 40 A 1 NO (T) 1 pc(s)

Conrad Electronic

Zettler Electronics AZ983-1A-12D Relais automobile 12 V/DC 80 A 1 NO (T)

Zettler Electronics AZ983-1A-12D Relais automobile 12 V/DC 80 A 1 NO (T)

Conrad Electronic

Zettler Electronics AZ979-1C-24D Relais automobile 24 V/DC 60 A 1 inverseur (RT)

Zettler Electronics AZ979-1C-24D Relais automobile 24 V/DC 60 A 1 inverseur (RT)

Conrad Electronic

Télérupteur pour encastrement Finder 26.03.8.230.0000 1 NO (T), 1 NF (R) 230 V/AC 10 A 2500 VA 1 pc(s)

Télérupteur pour encastrement Finder 26.03.8.230.0000 1 NO (T), 1 NF (R) 230 V/AC 10 A 2500 VA 1 pc(s)

Conrad Electronic

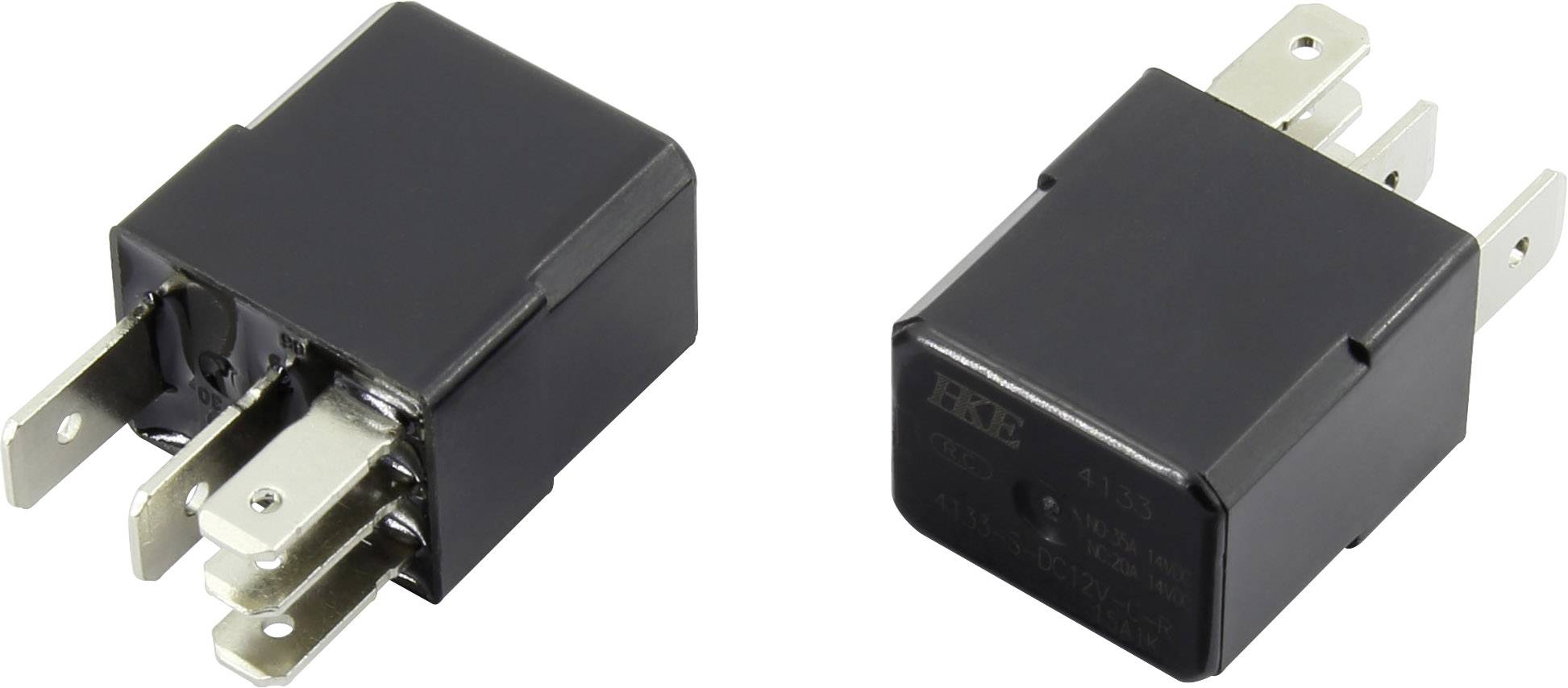

HKE 4133-S-DC12V-C Relais automobile 12 V/DC 35 A 1 inverseur (RT)
