Parafoudre pour armoire électrique Phoenix Contact FLT-SEC-T1+T2-2C-350/25-FM 2905467 25 kA
EAN :
Ref. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (537,50 € / unité(s))
537,50 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
Courant de foudre / combinaison de limiteurs de surtension de type 1+2
- Système combiné parasurtenseur / parafoudre enfichable
- Conf. Type 1+2/classe I+II
- Pour 2 les réseaux électriques triphasés combinant PE et N dans un conducteur (L1, L2, PEN)
Caractéristiques techniques
- Type de produit
Parafoudre pour armoire électrique
- Protection anti-surtension pour
armoire de distribution
- Courant de fuite
25 kA
- Tension nominale
240 V/AC
- Temps de réaction
25 mm² ns
- Température de fonctionnement
De -40 °C ... 80 °C
IP20
- Référence fabricant
2905467
- Type
T1||T1 + T2
- Couleur
gris clair (RAL 7035)
gris signalisation (RAL 7042)
- Normes
IEC 61643-11 2011, EN 61643-11 2012
- Dim.
(l x H x P) 71.2 x 95.2 x 74.5 mm
- Largeur
71.2 mm
- Hauteur
95.2 mm
- Profondeur
74.5 mm
- Contenu
1 pc(s)
- Courant de fuite
20 kA
- UNOM
230 V/AC
DIN rail (top hat rail) 35 mm
2
IP20
- UKCA
oui
Documents et téléchargements
Fiche technique
Fiche technique 1573937 Parafoudre pour armoire électrique Phoenix Contact FLT-SEC-T1+T2-2C-350/25-FM 2905467 25 kA
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 1573937 Parafoudre pour armoire électrique Phoenix Contact FLT-SEC-T1+T2-2C-350/25-FM 2905467 25 kA
Description

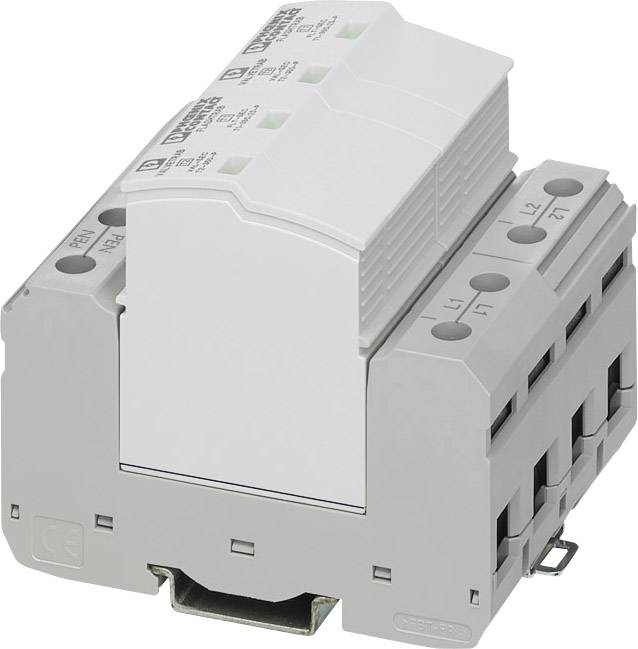

Système combiné parasurtenseur / parafoudre enfichable (type 1+2/ClassE I+II) composé de fiches de protection et d'un élément de base pour un montage sur rail DIN. Circuit de protection pour les réseaux électriques triphasés combinant des fils N et PE en un seul câble (système à 5 fils : conducteur 1, conducteur 2, conducteur 3, neutre, terre). Equipement : éclateurs encapsulés avec mécanisme d'allumage pour le déclenchement de la tension d'amorçage. Varistances branchées directement en parallèle. Possibilité d'enficher un autre éclateur de courant résiduel entre les fils N et PE. Surveillance fonctionnelle pour le parafoudre de classe I et de classe II. Arrêt automatique de chaque circuit conducteur (L), neutre (N) et de terre (PE) en cas de panne. Avertissement visuel de panne sans courant de fonctionnement (mécanique) et
avertissement à distance de panne survenant dans les circuits L et N pour le parasurtenseur de classe I et classe II en passant par un changeur commun libre de potentiel. Elément de base
à montage variable (conducteur extérieur en haut ou en bas). Les fiches de protection se branchent à un angle souhaité sur 180° dans l'élément de base
(l'inscription de la fiche devant être lisible). Protection contre les erreurs de branchement d'équipement inadapté grâce à un codage mécanique de l'élément de base et
de la fiche. Possibilité d'inscription pour les fiches de protection et les bornes de raccordement. Bornes Biconnect pour le branchement de conducteurs circulaires et de ponts de câblage.
avertissement à distance de panne survenant dans les circuits L et N pour le parasurtenseur de classe I et classe II en passant par un changeur commun libre de potentiel. Elément de base
à montage variable (conducteur extérieur en haut ou en bas). Les fiches de protection se branchent à un angle souhaité sur 180° dans l'élément de base
(l'inscription de la fiche devant être lisible). Protection contre les erreurs de branchement d'équipement inadapté grâce à un codage mécanique de l'élément de base et
de la fiche. Possibilité d'inscription pour les fiches de protection et les bornes de raccordement. Bornes Biconnect pour le branchement de conducteurs circulaires et de ponts de câblage.
Avertissement
- Composant de sécurité - installation uniquement par une personne qualifiée
