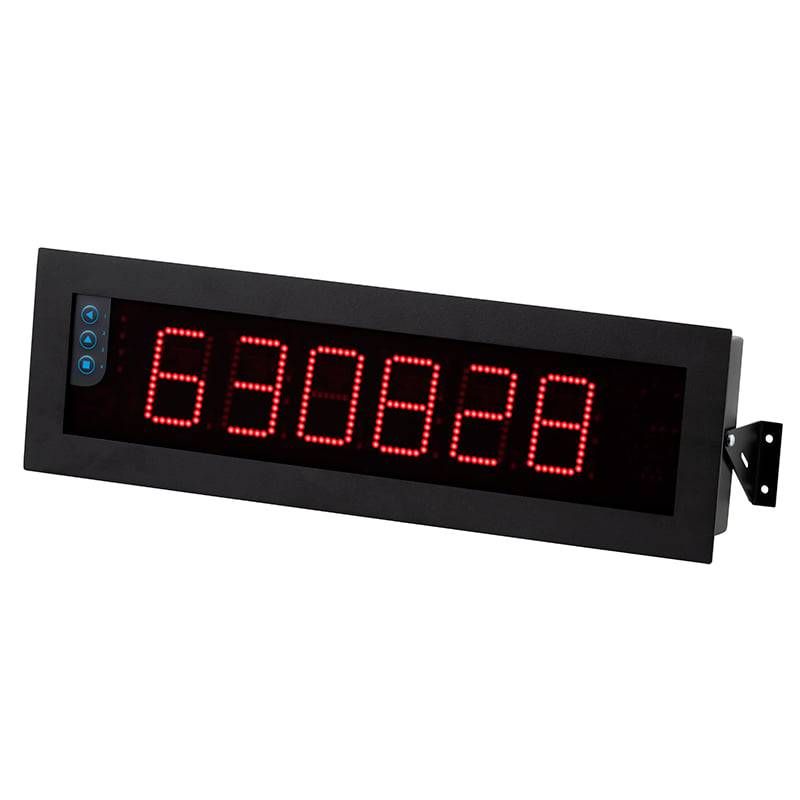

PCE Instruments PCE-BPD-U-41A Appareil de mesure numérique à encastrer
EAN :
Ref. fabricant :
Code produit :
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
1 099,17 €
3
2% = 26,82 €
1 072,35 €
5
3% = 37,49 €
1 061,68 €
10
4% = 44,63 €
1 054,54 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (1 099,17 € / unité(s))
1 099,17 €
HT
dont 0,42 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Convertir la fonction signal analogique en une valeur utilisableSignal d'entrée 4 ... 20 ma, ±20 ma DC, 0... 10 V DC, ± 10 V DCSignal d'entrée maximal 100 ma ou 100 V DCImpédance d'entrée (mesure de courant) 11 ΩImpédance d'entrée (mesure de tension) 932 kΩNombre de chiffres 4Hauteur des chiffres : 100 mmDistance de lecture maximale : 50 mPrécision 0,05 % % de la valeur Mo.Taux de mesure : 15 HzTemps de réponse pour un changement de valeur de 0 à 99 % du signal 120 ms.Plage d'affichage : 1999 ... 9999 µFNombre de sorties 2Puissance absorbée 5,25 W(Sans accessoire en option)Puissance absorbée 6,75 W(Avec accessoires en option)Alimentation tension du capteur 20, 15, 10, 5 V DCPrécision de l'alimentation en tension du capteur : ±5 %Courant maximal alimentation capteur 35 ma (avec protection contre les courts-circuits)Alimentation électrique 85 ... 265 V AC / 120 ... 370 V DCPoids : 2500 gAutres spécifications Section de câble pour signal d'entrée et de sortie <0,5 mmm²Section de câble pour la tension d'alimentation <2,5 mm²Affichage 7 segmentsAngle de vue 120 °Temps de préchauffage 15 minutesConditions de fonctionnement 0 ... 50 °C <, 90 % HR F., sans condensationConditions de stockage -20 ... 70 °C <, 90 % HR F., sans condensationDimensions (croquis en haut des images) A 542 mm B 166 mm C 3 mm D 55 mm E 25 mm
- Type de produit
Appareil de mesure numérique à encastrer
- Type
PCE-BPD-U-41A
- Technologie d'écran
LED
IP65
- Affichage (nombre de points)
999999
- Tension de fonctionnement
265 V/AC
- Dim.
(L x l x H) 542 x 55 x 166 mm
- Poids
3500 g
- Tension de fonctionnement max.
265 V/AC
- Tension de fonctionnement min.
85 V/AC
- Eclairage écran
rouge
- Spécificités
Unités configurables
- Largeur
55 mm
- Hauteur
166 mm
- Longueur
542 mm
- Interfaces
en option
- Hauteur chiffres
100 mm
d'usine (sans certificat)
Documents et téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2813561 PCE Instruments PCE-BPD-U-41A Appareil de mesure numérique à encastrer
Description

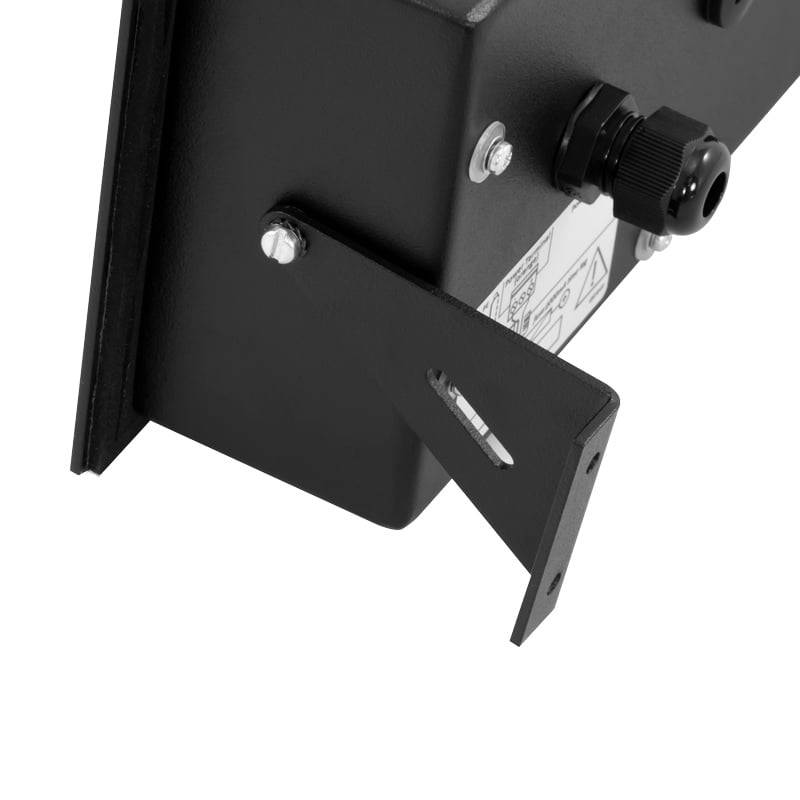

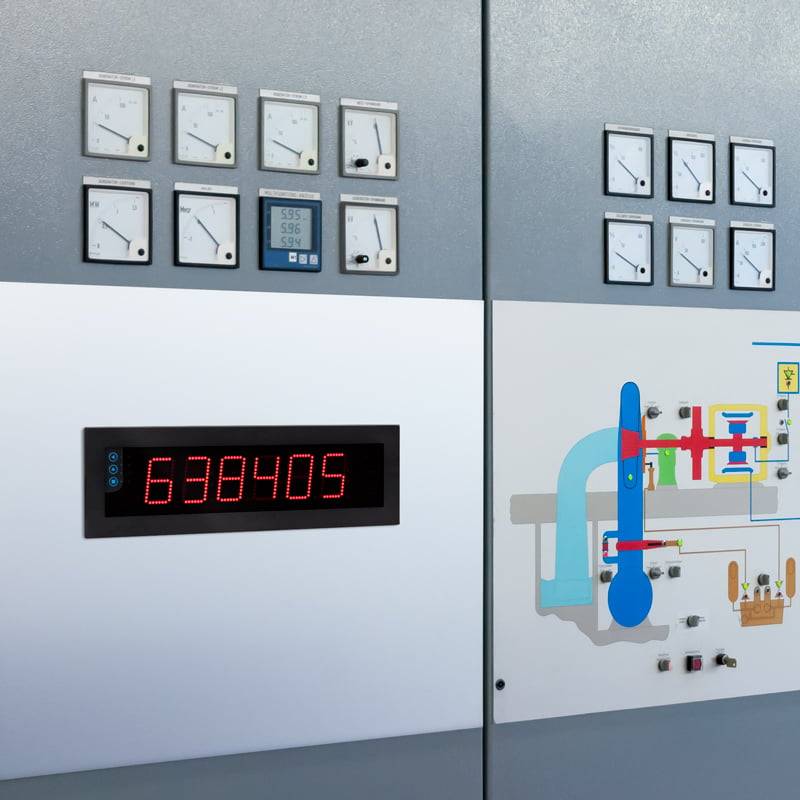

L'affichage est conçu pour permettre la lecture des valeurs de mesure affichées à une grande distance. Pour une hauteur de chiffres de 60 mm ou 100 mm, la distance de lecture est de 25 m ou 50 M. pour l'affichage Les LED rouges de l'écran permettent de lire les valeurs mesurées même dans un environnement très Heller. Le boîtier de l'écran est en métal et est protégé contre les projections d'eau IP65. Ainsi, l'affichage peut être utilisé dans des conditions ambiantes difficiles. De nombreuses variantes différentes sont disponibles pour l'affichage comme signal d'entrée. Entre autres, l'affichage prend en charge 4 … 20 ma et impulsions. L'affichage est configuré directement à l'aide du clavier. Des interfaces de sortie sont disponibles en option lors de l'affichage. Ainsi, il est possible de commuter les signaux de processus et les impulsions à l'aide de l'affichage, par exemple, lors de l'obtention d'une valeur limite. Pour une orientation optimale lors du montage mural, l'affichage peut être orienté verticalement. Outre le montage mural, l'écran peut être monté sur une armoire de commande. L'isolation sur le boîtier de l'affichage garantit l'absence d'infiltration d'eau dans l'armoire de commande.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Affichage avec boîtier métalliqueMontage mural et armoire de commande IP65Affichage LED rouge clairparamétrable individuellementHauteur des chiffres jusqu'à 100 mmDifférents signaux de sortie Affichage lisible à une grande distance
Contenu de la livraison
- 1 x écran PCE-BPD-U-41A1x mode d'emploi
