PCE Instruments Capteur à ultrasons PCE-TDS 200+ MR-ICA Tension de fonctionnement (gamme): 5 V Plage de mesure: 0 - 32 m
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Box
Type de produit
Capteur à ultrasons
Tension de fonctionnement min.
5 V
Tension de fonctionnement max.
5 V
Plage de mesure (max.)
32 m/s
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
3 999,17 €
3
2% = 97,59 €
3 901,58 €
5
3% = 136,38 €
3 862,79 €
10
4% = 162,37 €
3 836,80 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (3 999,17 € / unité(s))
3 999,17 €
HT
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
PROFESSIONNEL. CALIBRÉ. ÉQUIPEMENT. PCE-TDS 200+ MR-ICA
- Débitmètre ultrasonique avec mémoire de données 32 GB pour 10 millions de points de mesure
- Plage de mesure ±32 m/s.
- Reproductibilité ±0,5 % de la valeur mesurée
- Différentes sondes de mesure
- Valeurs limites d'alarme réglables individuellement
- Écran LC 2,8 "
- Pour tous les médias

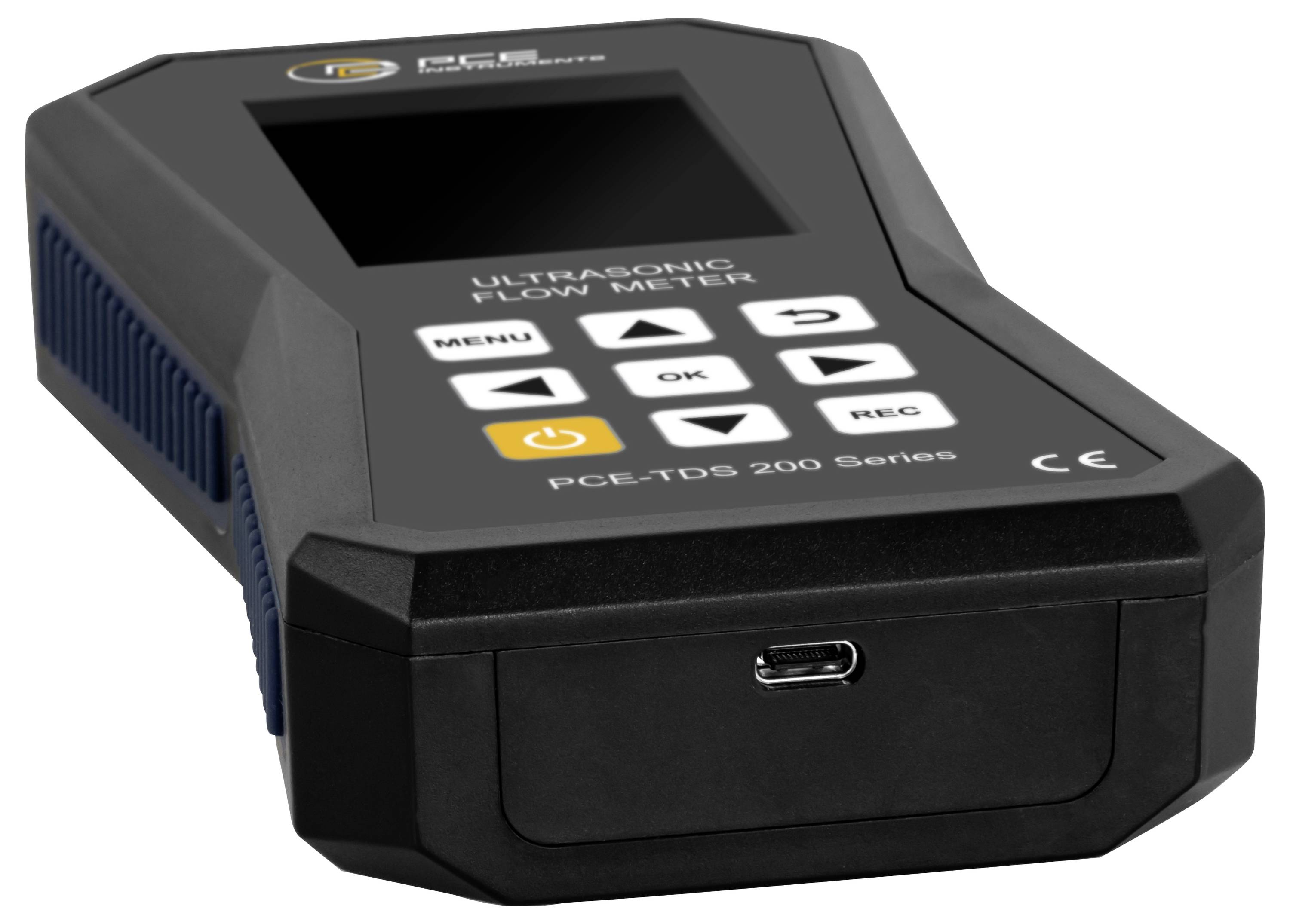

- Interface USB-C pour la transmission de données
- Logiciel optionnel pour l'analyse des valeurs mesurées
- Mesure de la chaleur
- Certificat d'étalonnage ISO inclus
Nos services :
Caractéristiques techniques
- Mesure du débit plage de mesure ±32 m/s.
- Résolution : 0,001 m/s
- Précision :
- DN ≥50 mm: ±1,5 % en MW. Pour des vitesses de > 0,3 m/s.
- DN <50 mm: ±3,5 % en MW. Pour des vitesses de > 0,3 m/s.
- Reproductibilité ±0,5 % de la valeur mesurée
- Paire de capteurs PCE-TDS 200 MR
- Diamètre du tube DN 50 … 700 / 57 … 720 mm
- Résistance à la température -30 … 160 °C
- MÉTHODE DE MESURE Z, V, N, W
- Médium
- Eau
- Eau de mer
- Oil
- Pétrole brut
- Méthanol
- Éthanol
- Diesel
- Essence
- Pétrole;
- Personnalisé (saisie manuelle de la vitesse du son à partir du Medium)
- Tous les liquides avec une impureté de 5
- Type d'emballage
Box
- Type de produit
Capteur à ultrasons
- Type
PCE-TDS 200+ MR-ICA
- Tension de fonctionnement
5 V
- Tension de fonctionnement min.
5 V
- Tension de fonctionnement max.
5 V
- Tension de fonctionnement
5 V
- Spécificités
avec boîtier
Hotte de raccordement avec 2 presse-étoupes
Hotte de raccordement avec 2 connecteurs
- Branchement
presse-étoupe
- Temps de réponse
1 s
- Sorties
tension analogique
analogique
bifilaire
- Couleur boîtier
noir
- Propriété du matériau
étamé par galvanisation
inoxydable
- Matériau du boîtier
Polystyrène expansé (EPS)
matériau entièrement synthétique
caoutchouc
Polymère
plastique
PTFE
Plastique métallisé
- Longueur de câble
5 m
- Diamètre nominal
720 mm
- Température min. des médias
-30 °C
- Température max. des médias
160 °C
- Précision mesure ±
1.5 %
- Plage de mesure (min.)
0 m/s
- Plage de mesure (max.)
32 m/s
- Plage de mesure
0 - 32 m/s
IP52
- Poids
255 g
- Température ambiante min.
-20 °C
- Température ambiante max.
65 °C
- Longueur
165 mm
- Largeur
32 mm
- Hauteur
85 mm
- Dim.
(L x l x H) 165 x 32 x 85 mm
- Contenu
1 pc(s)
- Conforme à la norme RoHS
oui
Documents et téléchargements
Fiche technique
Fiche technique 3812901 PCE Instruments Capteur à ultrasons PCE-TDS 200+ MR-ICA Tension de fonctionnement (gamme): 5 V Plage de mesure: 0 - 32 m
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3812901 PCE Instruments Capteur à ultrasons PCE-TDS 200+ MR-ICA Tension de fonctionnement (gamme): 5 V Plage de mesure: 0 - 32 m
Description
Le débitmètre a une plage de mesure de ±32 m/s. Avec une précision de ±1,5 % en MW. Pour un diamètre de tube de DN ≥50, ±3,5 % en MW. Pour un diamètre de tube de DN <50 et une reproductibilité de ±0,5 % en MW. Le débitmètre est un instrument de mesure particulièrement précis. Pour l'installation des capteurs sur le débitmètre, une aide à l'installation est disponible. L'aide à l'installation affiche graphiquement la qualité du signal du débitmètre. De plus, il est indiqué graphiquement si les capteurs du débitmètre sont positionnés à la bonne distance les uns des autres. Pour effectuer la mesure du débit avec le débitmètre, après avoir entré les spécifications du tube et du Medium, la vitesse du flux, le débit volumique et le volume sont affichés. Lors de l'affichage des valeurs mesurées, les unités les plus diverses sont disponibles pour le débitmètre. Par exemple : cube, l, gal, igl, mgl, cf, bal, ib et ob.
Lors d'une mesure, il est possible d'enregistrer les valeurs mesurées via la fonction d'enregistreur de données du débitmètre à ultrasons. Les conditions de démarrage et d'arrêt ainsi que l'intervalle de stockage de 1 seconde à 12 heures peuvent être réglés sur le débitmètre. Un point de stockage contient une seule fois toutes les grandeurs de mesure du débitmètre. Les valeurs mesurées sont stockées sur la mémoire intégrée de 32 GB dans le débitmètre à ultrasons. 10 millions de points de mesure peuvent être enregistrés sur le débitmètre à ultrasons.
Avec le logiciel en option, les valeurs de mesure enregistrées peuvent être lues par le débitmètre. Pour l'analyse, les valeurs mesurées du débitmètre peuvent être affichées sous forme de tableau et de graphique. Pour un traitement ultérieur des valeurs mesurées du débitmètre, elles peuvent être exportées au format de fichier .csv. Alternativement, un rapport PDF peut être créé via le logiciel. Pour une utilisation simplifiée, le débitmètre peut être réglé via le logiciel. Une vue en direct des valeurs mesurées du débitmètre à ultrasons est également possible avec le logiciel.

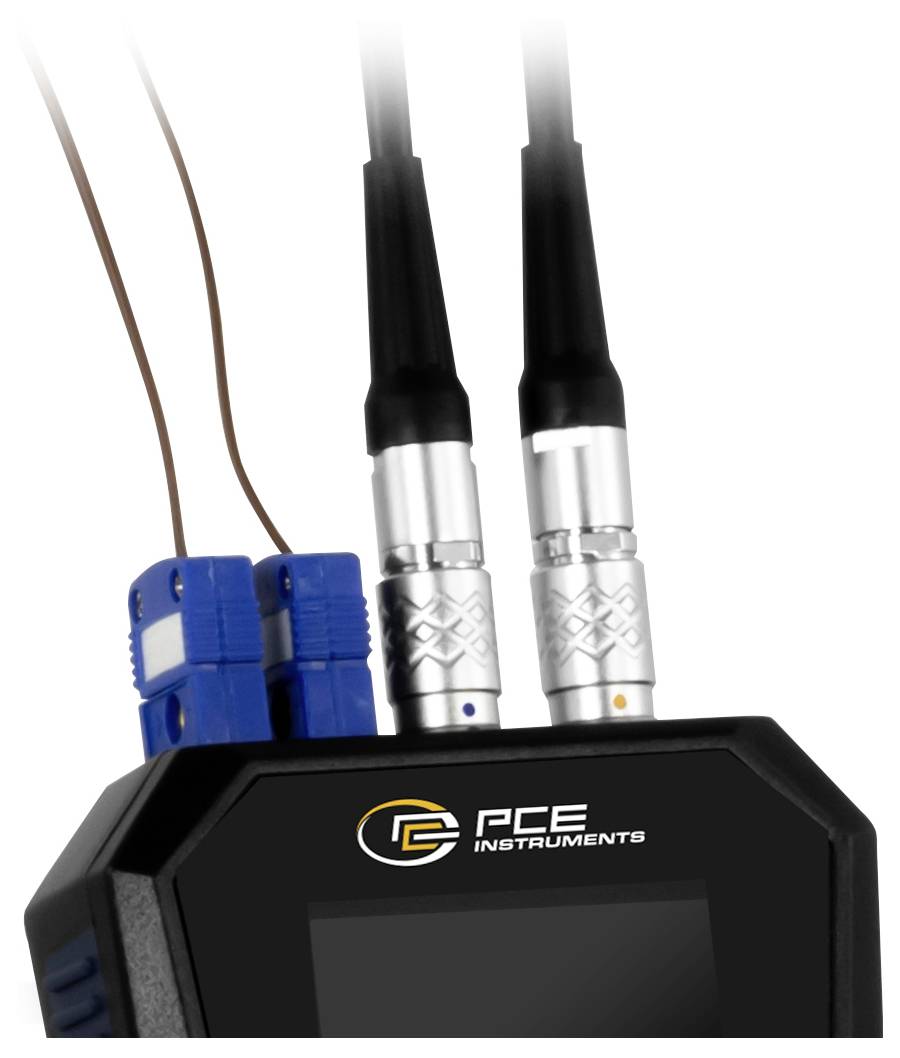

Pour déterminer la quantité de chaleur avec le débitmètre, deux thermocouples supplémentaires sont nécessaires. Ils sont disponibles sur le PCE-TDS 200+. Les deux thermocouples du débitmètre sont raccordés au flux avant et arrière d'un système de tuyauterie. Sur la base de la différence de température et du débit mesuré, le débitmètre peut déterminer la quantité de chaleur. Si nécessaire, le débitmètre peut calculer et afficher simultanément les coûts par unité de chaleur pendant la mesure. Ainsi, le débitmètre trouve son application, par exemple lors de la vérification d'un système de chauffage.
L'écran couleur LC du débitmètre à ultrasons a une taille de 2,8" et est donc facile à lire. En option, le débitmètre peut être équipé d'un certificat d'étalonnage ISO ou DAkkS.

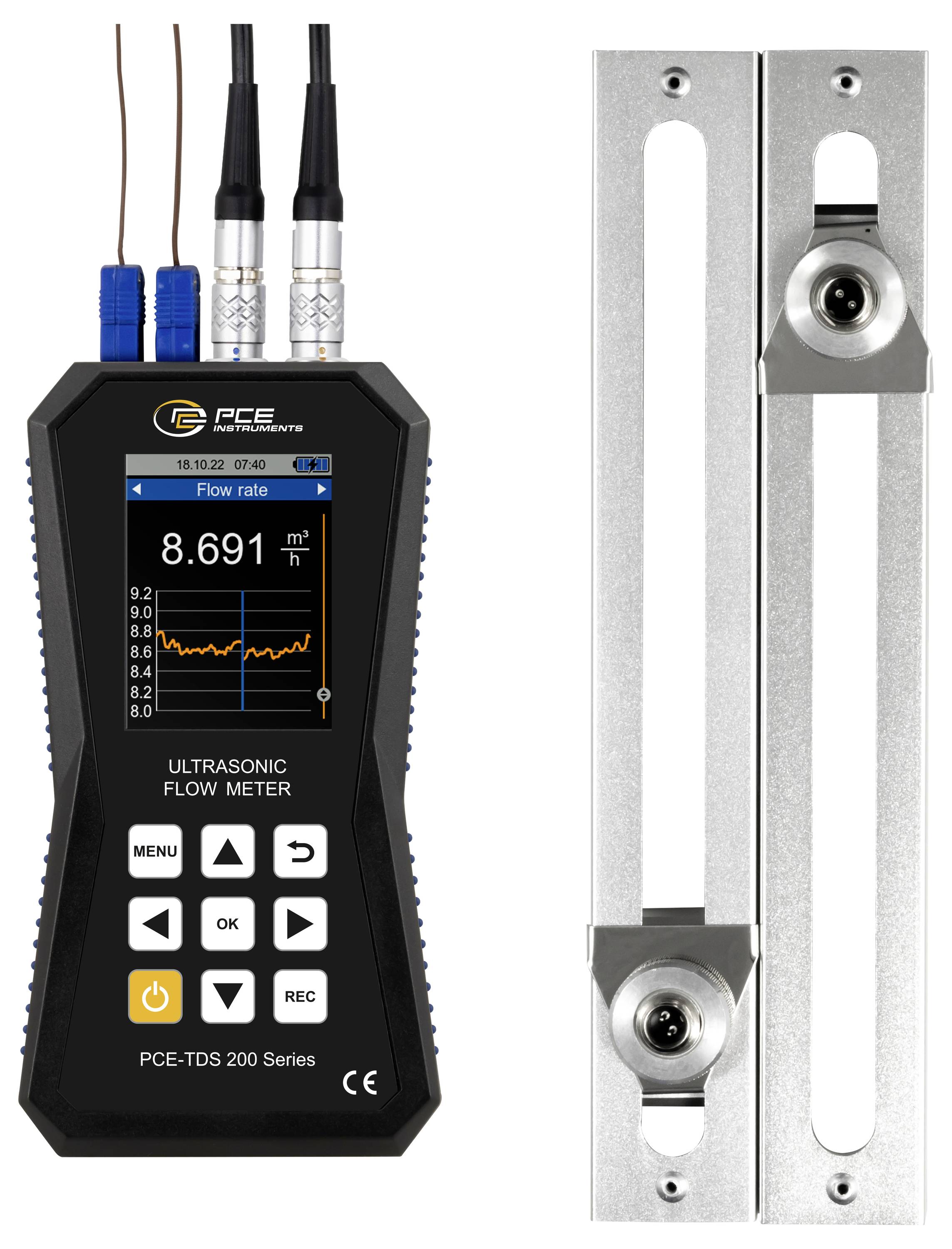

CAPTEUR PCE-TDS 200 MR
Capteurs On Rail séparés pour les tailles de tuyaux DN 50 … 700 / 57 … 720 mm. La résistance à la température est comprise entre -30 … 160 °C. Le capteur sur le rail respectif se trouve sur un rail et peut donc être positionné de manière appropriée. Sous les rails, il y a des aimants qui permettent de s'accrocher de manière autonome aux tuyaux contenant un métal ferreux.
Ce texte a été traduit par une machine.
Lors d'une mesure, il est possible d'enregistrer les valeurs mesurées via la fonction d'enregistreur de données du débitmètre à ultrasons. Les conditions de démarrage et d'arrêt ainsi que l'intervalle de stockage de 1 seconde à 12 heures peuvent être réglés sur le débitmètre. Un point de stockage contient une seule fois toutes les grandeurs de mesure du débitmètre. Les valeurs mesurées sont stockées sur la mémoire intégrée de 32 GB dans le débitmètre à ultrasons. 10 millions de points de mesure peuvent être enregistrés sur le débitmètre à ultrasons.
Avec le logiciel en option, les valeurs de mesure enregistrées peuvent être lues par le débitmètre. Pour l'analyse, les valeurs mesurées du débitmètre peuvent être affichées sous forme de tableau et de graphique. Pour un traitement ultérieur des valeurs mesurées du débitmètre, elles peuvent être exportées au format de fichier .csv. Alternativement, un rapport PDF peut être créé via le logiciel. Pour une utilisation simplifiée, le débitmètre peut être réglé via le logiciel. Une vue en direct des valeurs mesurées du débitmètre à ultrasons est également possible avec le logiciel.
Pour déterminer la quantité de chaleur avec le débitmètre, deux thermocouples supplémentaires sont nécessaires. Ils sont disponibles sur le PCE-TDS 200+. Les deux thermocouples du débitmètre sont raccordés au flux avant et arrière d'un système de tuyauterie. Sur la base de la différence de température et du débit mesuré, le débitmètre peut déterminer la quantité de chaleur. Si nécessaire, le débitmètre peut calculer et afficher simultanément les coûts par unité de chaleur pendant la mesure. Ainsi, le débitmètre trouve son application, par exemple lors de la vérification d'un système de chauffage.
L'écran couleur LC du débitmètre à ultrasons a une taille de 2,8" et est donc facile à lire. En option, le débitmètre peut être équipé d'un certificat d'étalonnage ISO ou DAkkS.
CAPTEUR PCE-TDS 200 MR
Capteurs On Rail séparés pour les tailles de tuyaux DN 50 … 700 / 57 … 720 mm. La résistance à la température est comprise entre -30 … 160 °C. Le capteur sur le rail respectif se trouve sur un rail et peut donc être positionné de manière appropriée. Sous les rails, il y a des aimants qui permettent de s'accrocher de manière autonome aux tuyaux contenant un métal ferreux.
Ce texte a été traduit par une machine.
Modèle
- Plage de mesure ±32 m/s.
- Interface USB-C pour la transmission de données
- Logiciel optionnel pour l'analyse des valeurs mesurées
- Reproductibilité ±0,5 % de la valeur mesurée
- Mesure de la chaleur
- Stockage de données pour 10 millions de points de mesure
- Valeurs limites d'alarme réglables individuellement
- Certificat d'étalonnage ISO inclus
Contenu de la livraison

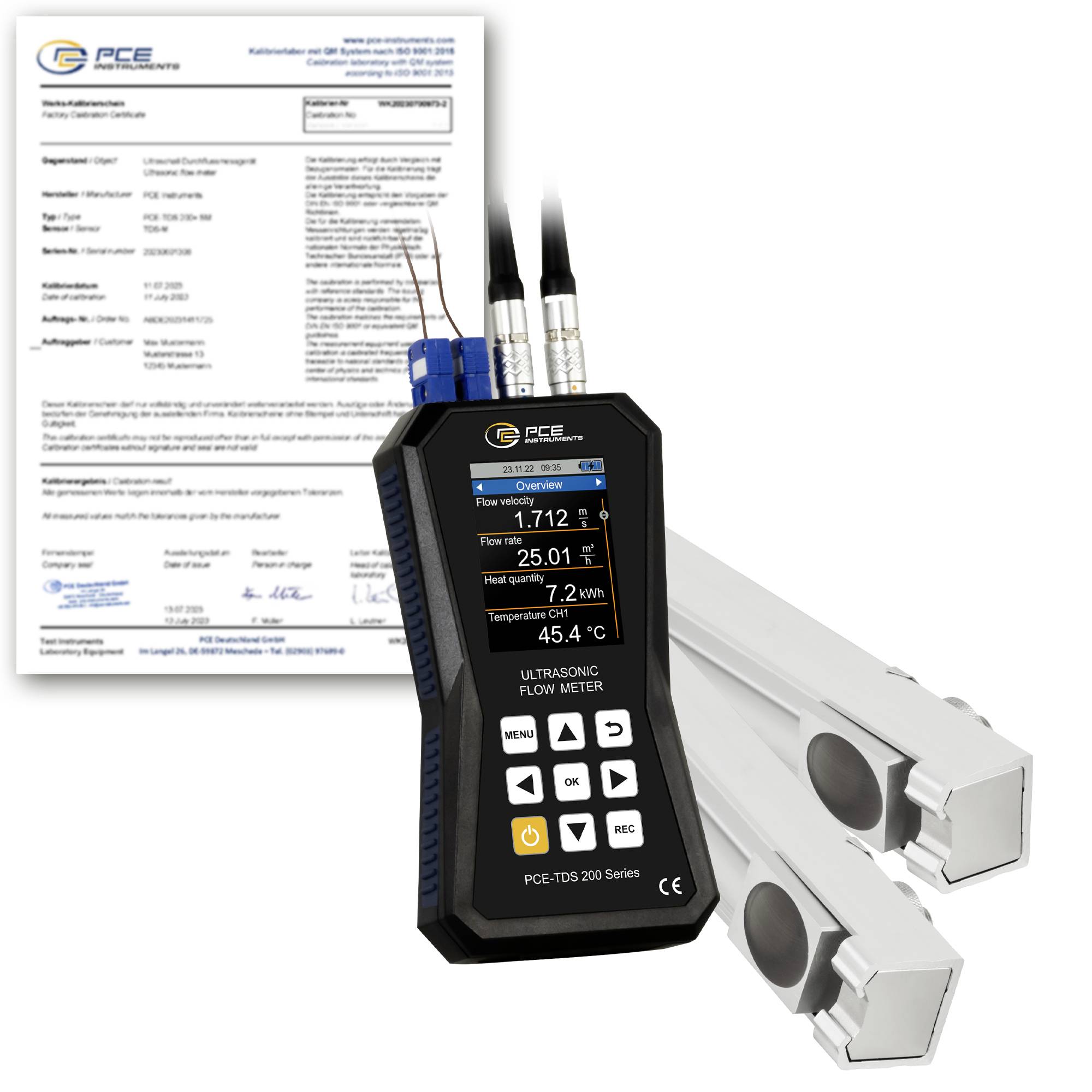

- 1 x débitmètre à ultrasons PCE-TDS 200+ MR-ICA
- 1 x CAPTEUR de débit PCE-TDS 200 MR (paire)
- 2 x capteur de température TF-RA330
- Câble de connexion 2 x 5 m
- 2 x serre-câbles amovibles
- 1 x bloc d'alimentation
- 1 x câble USB-C.
- 1 x gel de contact à ultrasons
- 1 x ruban à mesurer PCE
- 1 x mallette en plastique
- 1x mode d'emploi
- 1 x certificat d'étalonnage ISO
