PCE Instruments Capteur à ultrasons PCE-TDS 200 SML Tension de fonctionnement (gamme): 5 V Plage de mesure: 0 - 32 m/s 1
EAN :
Ref. fabricant :
Code produit :
Type d'emballage
Box
Type de produit
Capteur à ultrasons
Tension de fonctionnement min.
5 V
Tension de fonctionnement max.
5 V
Plage de mesure (max.)
32 m/s
Fiche technique (PDF)
Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
3 387,50 €
3
2% = 82,66 €
3 304,84 €
5
3% = 115,52 €
3 271,98 €
10
4% = 137,53 €
3 249,97 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €
Nombre
Total (3 387,50 € / unité(s))
3 387,50 €
HT
dont 0,42 € d’éco-part
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts et détails
PROFESSIONNEL. CALIBRATED. ÉQUIPEMENT. PCE-TDS 200 SML
- Débitmètre à ultrasons avec mémoire de données de 32 Go. Gb
- Capacité de stockage (10 points de mesure)
- Paramètres de mesure : vitesse de flux, débit volumétrique, volume
- Pour tous les supports
- Pour différents matériaux de tuyauterie
- Plage de mesure : ±32 m/s.
- Résolution : 0,001 m/s
- Reproductibilité de la mesure : ±0,5 %
- Résistance à la température: -30 … 160 °C.
- Avec kit de capteurs
- Sondes de mesure différentes
- Capteur pour diamètre de tube DN 20-108 mm / 50-700 mm / 315-6000 mm
- Limites d'alarme
- Écran LCD 2,8"
- Interface: USB
- Affichage des coûts
- Accu LiPo
Caractéristiques techniques
- Mesure du débit
- Plage de mesure : ±32 m/s.
- Résolution : 0,001 m/s
- Précision :
- DN ≥50 mm : ±1,5 % % de la masse totale de l'appareil. Pour des vitesses de > 0,3 m/s.
- DN <50 mm : ±3,5 % % de la puissance Pour des vitesses de > 0,3 m/s.
- Reproductibilité de la mesure : ±0,5 %
- PAIRE DE CAPTEURS PCE-TDS 200 S
- Diamètre du tube DN 15 … 100 / 20 … 108 mm
- Dimensions : 45 x 30 x 30 mm
- Résistance à la température -30 … 160 °C.
- PAIRE DE CAPTEURS PCE-TDS 200 M.
- Diamètre du tube DN 50 … 700 / 57 … 720 mm
- Résistance à la température -30 … 160 °C.
- PAIRE DE CAPTEURS PCE-TDS 200 L
- Diamètre de tuyau DN 300... 6000 mm
- Dimensions 91 x 52 x 44 mm
- MÉTHODE DE MESURE Z, V, N, W
- Médium
- Eau
- Eau de mer
- Huile
- Pétrole brut
- Méthanol
- Éthanol
- Diesel
- Essence
- Pétrole;
- Personnalisé (saisie manuelle de la vitesse du son à partir Medium)
- Tous les liquides avec une pureté de <5 %
- Matériau du tube
- Cuivre CU
- Acier FE
- Acier inoxydable va
- Aluminium AL
- Laiton me
- Fonte ci
- Fer FE
- Nickel ni
- Titane TI
- Zinc ZI
- Acrylique AC
- Polyéthylène PE
- Polypropylène PP
- Chlorure de polyvinyle PVC
- Nylon NY
- Défini par l'utilisateur (saisie manuelle de la vitesse acoustique transversale du matériau du tube)
- Revêtement intérieur du tube
- Pas de revêtement
- Personnalisé
- Résine époxy
- Caoutchouc
- Mortier
- Polystyrène PS
- Polyéthylène PE
- PTFE polytétrafluoroéthylène
- Polyuréthane pu
- Polypropylène PP
- Défini par l'utilisateur (saisie manuelle de la vitesse sonore du revêtement intérieur du tube)
- Paramètres de mesure de la vitesse du flux, du débit et du volume
- Unités (dimensions) mm, in
- Unités (vitesse de flux) m/s, ft/s
- Unités (débit volumétrique) m3, l, gal, IGL, mgl, cf, bal, ib, ob
- Indication de l'heure : secondes, minutes, heures, jours
- Unités (volume) m3, l, gal, IGL, mgl, cf, bal, ib, ob
- Autres spécifications
- Écran LCD 2,8"
- Unités métriques/
- Langues de menu allemand, anglais, français, espagnol, italien, néerlandais, portugais, danois, turc, polonais, russe, chinois, japonais
- Conditions de fonctionnement et de stockage
- Température: -20 °C
- Humidité : 10 … 95 % HR, sans condensation
- Enregistreur de données capacité de mémoire 32 Go / 10 millions de points de mesure
- Interface USB (pour la mesure en ligne, la lecture de la mémoire interne et la charge de la batterie)
- Indice de protection IP52
- Alimentation électrique
- Interne : batterie LiPo (3,7 V, 2500 mAh)
- Externe : USB 5 VDC, 500 ma
- Durée de fonctionnement du feu de signalisation permanent jusqu'à 10 h
- Dimensions 165 x 85 x 32 mm
- Poids : 255 g
- Type d'emballage
Box
- Type de produit
Capteur à ultrasons
- Type
PCE-TDS 200 SML
- Tension de fonctionnement
5 V
- Tension de fonctionnement min.
5 V
- Tension de fonctionnement max.
5 V
- Tension de fonctionnement
5 V
- Spécificités
avec boîtier
Hotte de raccordement avec 2 presse-étoupes
Hotte de raccordement avec 2 connecteurs
- Branchement
presse-étoupe
- Temps de réponse
1 s
- Sorties
tension analogique
analogique
bifilaire
- Couleur boîtier
noir
- Propriété du matériau
étamé par galvanisation
inoxydable
- Matériau du boîtier
Polystyrène expansé (EPS)
matériau entièrement synthétique
caoutchouc
Polymère
plastique
PTFE
Plastique métallisé
- Longueur de câble
5 m
- Diamètre nominal
108 mm
- Température min. des médias
-30 °C
- Température max. des médias
160 °C
- Précision mesure ±
1.5 %
- Plage de mesure (min.)
0 m/s
- Plage de mesure (max.)
32 m/s
- Plage de mesure
0 - 32 m/s
IP52
- Poids
255 g
- Température ambiante min.
-20 °C
- Température ambiante max.
65 °C
- Longueur
165 mm
- Largeur
32 mm
- Hauteur
85 mm
- Dim.
(L x l x H) 165 x 32 x 85 mm
- Contenu
1 pc(s)
- Conforme à la norme RoHS
oui
Documents et téléchargements
Fiche technique
Fiche technique 3192982 PCE Instruments Capteur à ultrasons PCE-TDS 200 SML Tension de fonctionnement (gamme): 5 V Plage de mesure: 0 - 32 m/s 1
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3192982 PCE Instruments Capteur à ultrasons PCE-TDS 200 SML Tension de fonctionnement (gamme): 5 V Plage de mesure: 0 - 32 m/s 1
Description
Le débitmètre à ultrasons a une plage de mesure de ±32 m/s. Avec une précision de ± 1,5 % % de la MW. Pour un diamètre de tuyau de DN ≥50, de ±3,5 % V/MW. Avec un diamètre de tube de DN <50 et une reproductibilité de ± 0,5 % de la MW. Le débitmètre à ultrasons est un instrument de mesure particulièrement précis. Une aide à l'installation est disponible pour l'installation des capteurs sur le débitmètre à ultrasons. Pour l'aide à l'installation, la qualité du signal est indiquée graphiquement par le débitmètre à ultrasons. De plus, il indique graphiquement si les capteurs du débitmètre à ultrasons sont positionnés à la bonne distance l'un de l'autre. Pour effectuer une mesure de débit à l'aide du débitmètre à ultrasons, après avoir saisi les spécifications du tube et du milieu, la vitesse du débit, le débit et le volume s'affichent. Lors de l'affichage des valeurs de mesure, le débitmètre à ultrasons dispose de différentes unités. Par exemple : m3, l, gal, IGL, mgl, cf, bal, ib et ob.
Pendant une mesure, il est possible d'enregistrer les valeurs de mesure via la fonction enregistreur de données sur le débitmètre à ultrasons. Les conditions de démarrage et d'arrêt ainsi que l'intervalle de mémorisation de 1 à 12 heures peuvent être réglés sur le débitmètre à ultrasons. Un point de mémorisation contient une seule fois toutes les mesures du débitmètre à ultrasons. Les valeurs mesurées sont enregistrées sur la grande mémoire intégrée de 32 Go Gb avec le débitmètre à ultrasons. 10 millions de points de mesure peuvent être enregistrés sur le débitmètre à ultrasons.
Le logiciel en option permet de lire les valeurs de mesure enregistrées par le débitmètre à ultrasons. Pour l'analyse, les valeurs de mesure du débitmètre à ultrasons peuvent être affichées sous forme de tableau et de graphique. Pour un traitement ultérieur des valeurs mesurées à partir du débitmètre à ultrasons, celles-ci peuvent être exportées au format .csv. Vous pouvez également créer un rapport PDF via le logiciel. Pour une utilisation simplifiée, le débitmètre à ultrasons peut être réglé via le logiciel. Un affichage en direct des valeurs de mesure du débitmètre à ultrasons est également possible avec le logiciel.

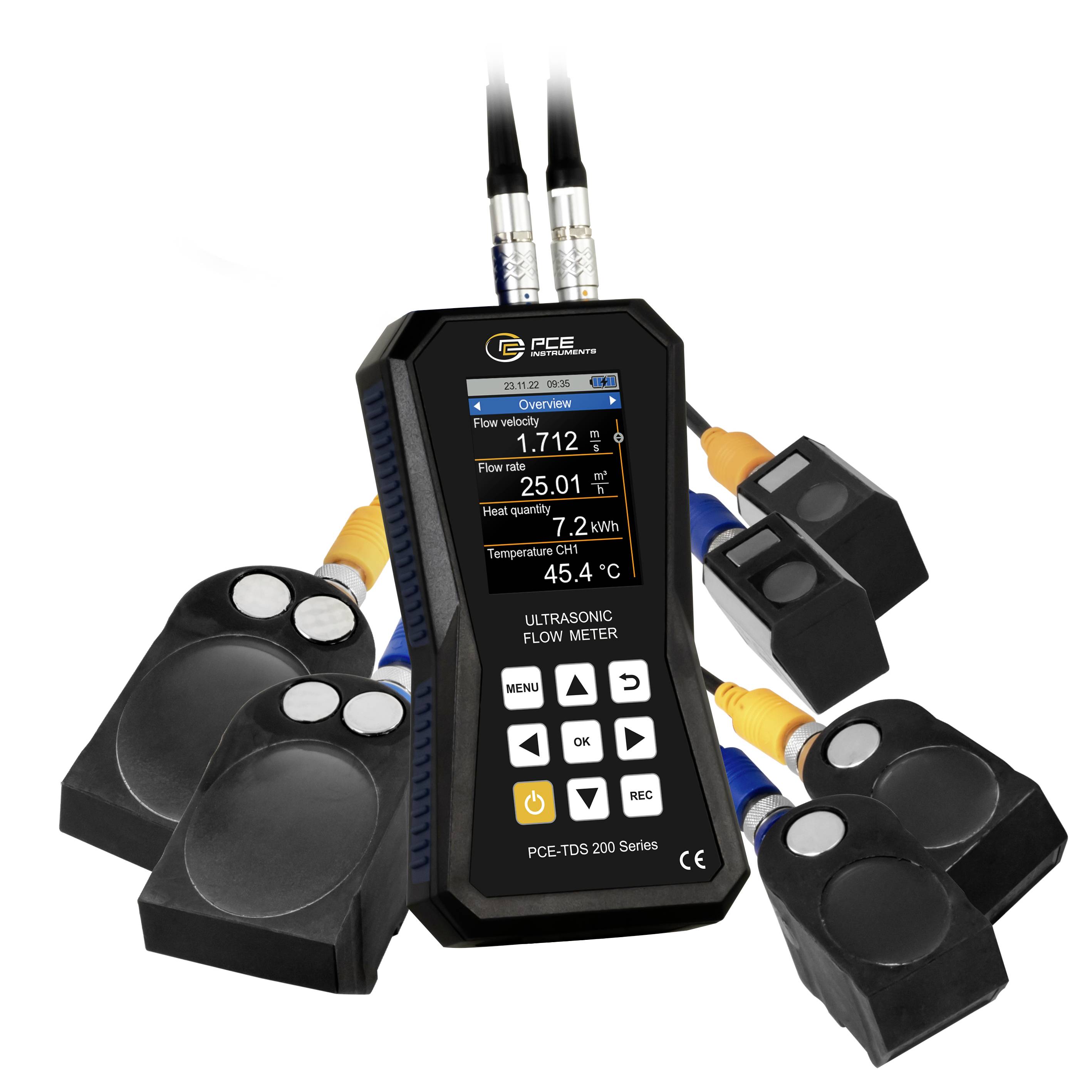

Deux thermocouples supplémentaires sont nécessaires pour déterminer la quantité de chaleur à l'aide du débitmètre à ultrasons. Ils sont disponibles sur le PCE-TDS 200+. Les deux thermocouples du débitmètre à ultrasons sont reliés au débit d'entrée et de retour d'un système tubulaire. En fonction de la différence de température et du débit mesuré, le débitmètre à ultrasons peut déterminer la quantité de chaleur. Si nécessaire, le débitmètre à ultrasons peut calculer et afficher simultanément les coûts pendant la mesure, par unité de chaleur. Ainsi, le débitmètre à ultrasons est utilisé, par exemple, lors de la vérification du système de chauffage.

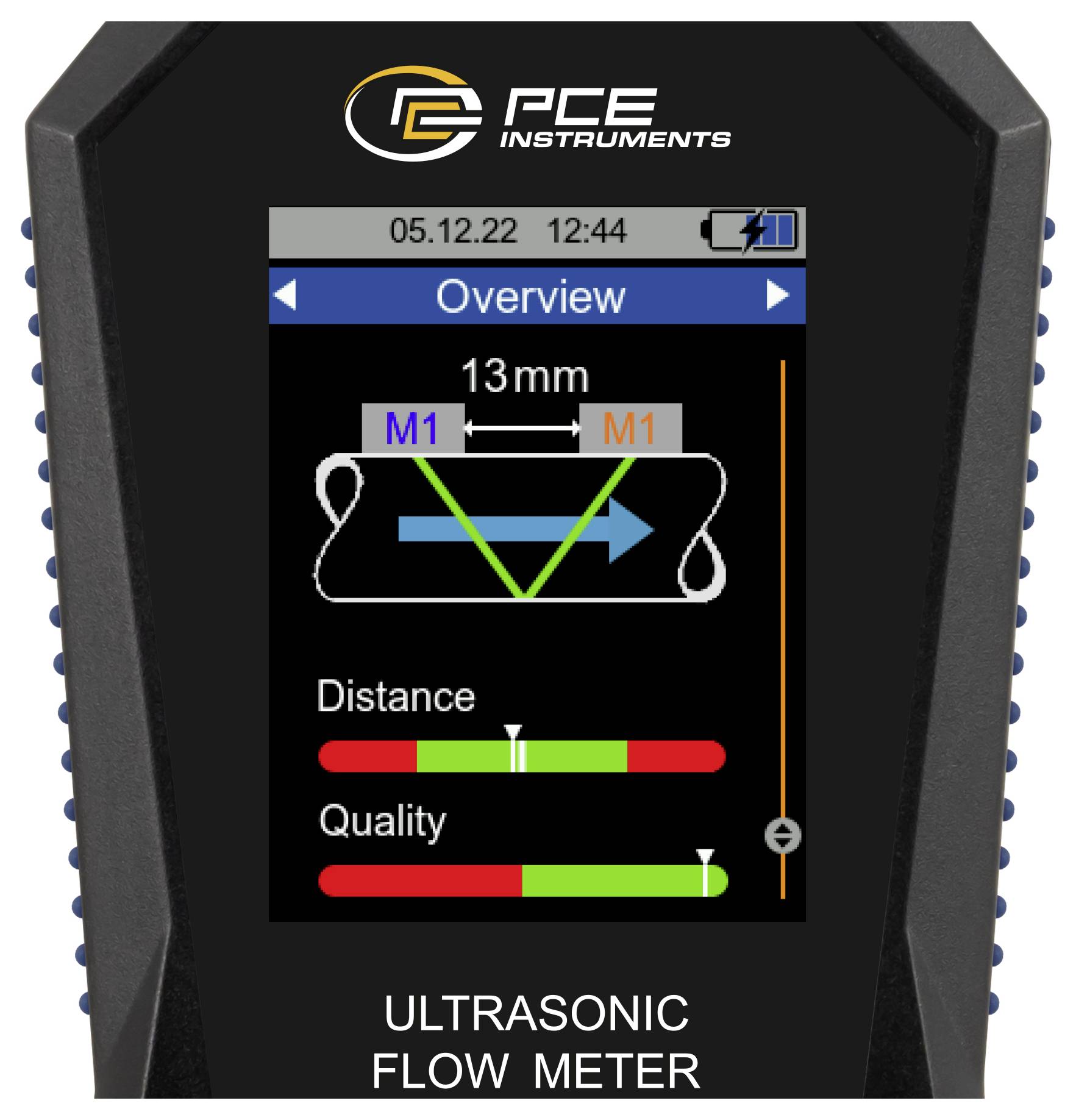

L'écran LCD couleur du débitmètre à ultrasons a une taille de 2,8" et est donc facile à lire. En option, le débitmètre à ultrasons peut être équipé d'un certificat de calibrage ISO ou DAkkS.
CAPTEUR PCE-TDS 200 S
Petite paire de capteurs pour diamètre de tube DN 15 … 100 / 20 … 108 mm. Convient pour les petits tubes. Les capteurs ont une petite dimension de 45 x 30 x 30 mm et une résistance à la température de -30 … 160 °C. Grâce aux aimants sur le dessous, les capteurs peuvent être montés sur des métaux ferreux. En outre, les capteurs du débitmètre à ultrasons peuvent être reliés au tube à l'aide d'un serre-câble amovible.
CAPTEUR PCE-TDS 200 M.
Paire de capteurs moyens pour le diamètre de tuyau DN 50 … 700 / 57 … 720 mm. Convient pour la mesure du débit sur les tubes de taille moyenne. Les aimants montés sur les capteurs du débitmètre à ultrasons permettent de les fixer sur des tubes ferreux. Les capteurs peuvent également être montés sur le tube à l'aide de serre-câbles détachables. La résistance à la température est comprise entre -30 et 160 °C.
CAPTEUR PCE-TDS 200 L.
Grande paire de capteurs pour le diamètre de tube DN 300... 6000. Cette paire de capteurs est donc adaptée pour les grands tubes. Les capteurs peuvent être fixés au débitmètre à ultrasons à l'aide de serre-câbles détachables. Grâce aux aimants intégrés, les capteurs peuvent être montés sur des tuyaux avec un métal ferreux. Les capteurs ont une dimension de 91 x 52 x 44 mm.
Ce texte a été traduit par une machine.
Pendant une mesure, il est possible d'enregistrer les valeurs de mesure via la fonction enregistreur de données sur le débitmètre à ultrasons. Les conditions de démarrage et d'arrêt ainsi que l'intervalle de mémorisation de 1 à 12 heures peuvent être réglés sur le débitmètre à ultrasons. Un point de mémorisation contient une seule fois toutes les mesures du débitmètre à ultrasons. Les valeurs mesurées sont enregistrées sur la grande mémoire intégrée de 32 Go Gb avec le débitmètre à ultrasons. 10 millions de points de mesure peuvent être enregistrés sur le débitmètre à ultrasons.
Le logiciel en option permet de lire les valeurs de mesure enregistrées par le débitmètre à ultrasons. Pour l'analyse, les valeurs de mesure du débitmètre à ultrasons peuvent être affichées sous forme de tableau et de graphique. Pour un traitement ultérieur des valeurs mesurées à partir du débitmètre à ultrasons, celles-ci peuvent être exportées au format .csv. Vous pouvez également créer un rapport PDF via le logiciel. Pour une utilisation simplifiée, le débitmètre à ultrasons peut être réglé via le logiciel. Un affichage en direct des valeurs de mesure du débitmètre à ultrasons est également possible avec le logiciel.
Deux thermocouples supplémentaires sont nécessaires pour déterminer la quantité de chaleur à l'aide du débitmètre à ultrasons. Ils sont disponibles sur le PCE-TDS 200+. Les deux thermocouples du débitmètre à ultrasons sont reliés au débit d'entrée et de retour d'un système tubulaire. En fonction de la différence de température et du débit mesuré, le débitmètre à ultrasons peut déterminer la quantité de chaleur. Si nécessaire, le débitmètre à ultrasons peut calculer et afficher simultanément les coûts pendant la mesure, par unité de chaleur. Ainsi, le débitmètre à ultrasons est utilisé, par exemple, lors de la vérification du système de chauffage.
L'écran LCD couleur du débitmètre à ultrasons a une taille de 2,8" et est donc facile à lire. En option, le débitmètre à ultrasons peut être équipé d'un certificat de calibrage ISO ou DAkkS.
CAPTEUR PCE-TDS 200 S
Petite paire de capteurs pour diamètre de tube DN 15 … 100 / 20 … 108 mm. Convient pour les petits tubes. Les capteurs ont une petite dimension de 45 x 30 x 30 mm et une résistance à la température de -30 … 160 °C. Grâce aux aimants sur le dessous, les capteurs peuvent être montés sur des métaux ferreux. En outre, les capteurs du débitmètre à ultrasons peuvent être reliés au tube à l'aide d'un serre-câble amovible.
CAPTEUR PCE-TDS 200 M.
Paire de capteurs moyens pour le diamètre de tuyau DN 50 … 700 / 57 … 720 mm. Convient pour la mesure du débit sur les tubes de taille moyenne. Les aimants montés sur les capteurs du débitmètre à ultrasons permettent de les fixer sur des tubes ferreux. Les capteurs peuvent également être montés sur le tube à l'aide de serre-câbles détachables. La résistance à la température est comprise entre -30 et 160 °C.
CAPTEUR PCE-TDS 200 L.
Grande paire de capteurs pour le diamètre de tube DN 300... 6000. Cette paire de capteurs est donc adaptée pour les grands tubes. Les capteurs peuvent être fixés au débitmètre à ultrasons à l'aide de serre-câbles détachables. Grâce aux aimants intégrés, les capteurs peuvent être montés sur des tuyaux avec un métal ferreux. Les capteurs ont une dimension de 91 x 52 x 44 mm.
Ce texte a été traduit par une machine.
Modèle
- Plage de mesure : ±32 m/s.
- Interface USB-C pour le transfert de données
- Logiciel optionnel pour l'analyse des valeurs de mesure
- Reproductibilité de la mesure : ±0,5 %
- Mesure de la chaleur
- Mémoire de données pour 10 millions de points de mesure
- Limites d'alarme réglables individuellement
- En option avec certificat d'étalonnage ISO ou DAkkS
Contenu de la livraison

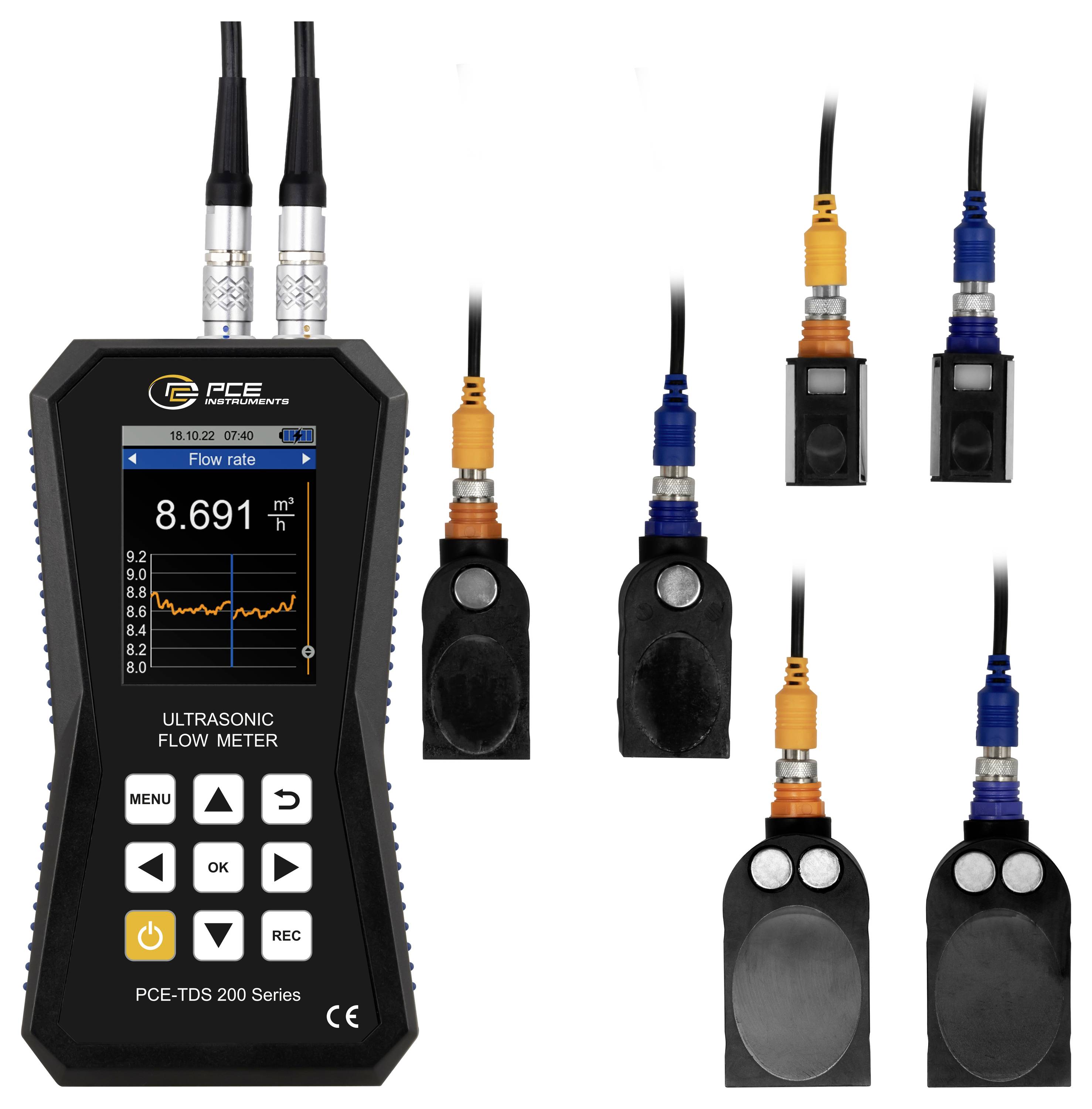

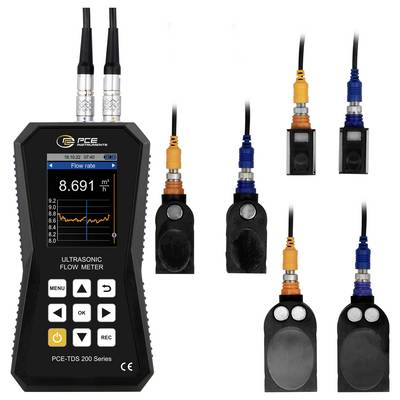

- 1 x débitmètre à ultrasons PCE-TDS 200 SML
- 1 x capteur de débit PCE-TDS 200 S (paire)
- 1 x capteur de débit PCE-TDS 200 M (paire)
- 1 x capteur de débit PCE-TDS 200 L (paire)
- 2 câbles de connexion de 5 M.
- 2 x serre-câbles détachables
- 1 x bloc d'alimentation
- 1 x câble USB-C.
- 1 x gel de contact à ultrasons
- 1 x mètre ruban PCE
- 1 x coffret en plastique
- 1x mode d'emploi
