Mesure & alimentation Appareils de mesure Instruments de mesure encastrables Appareils de mesure numériques encastrables

PCE Instruments PCE-DPD-U Afficheur numérique

EAN :
Ref. fabricant :
Code produit :

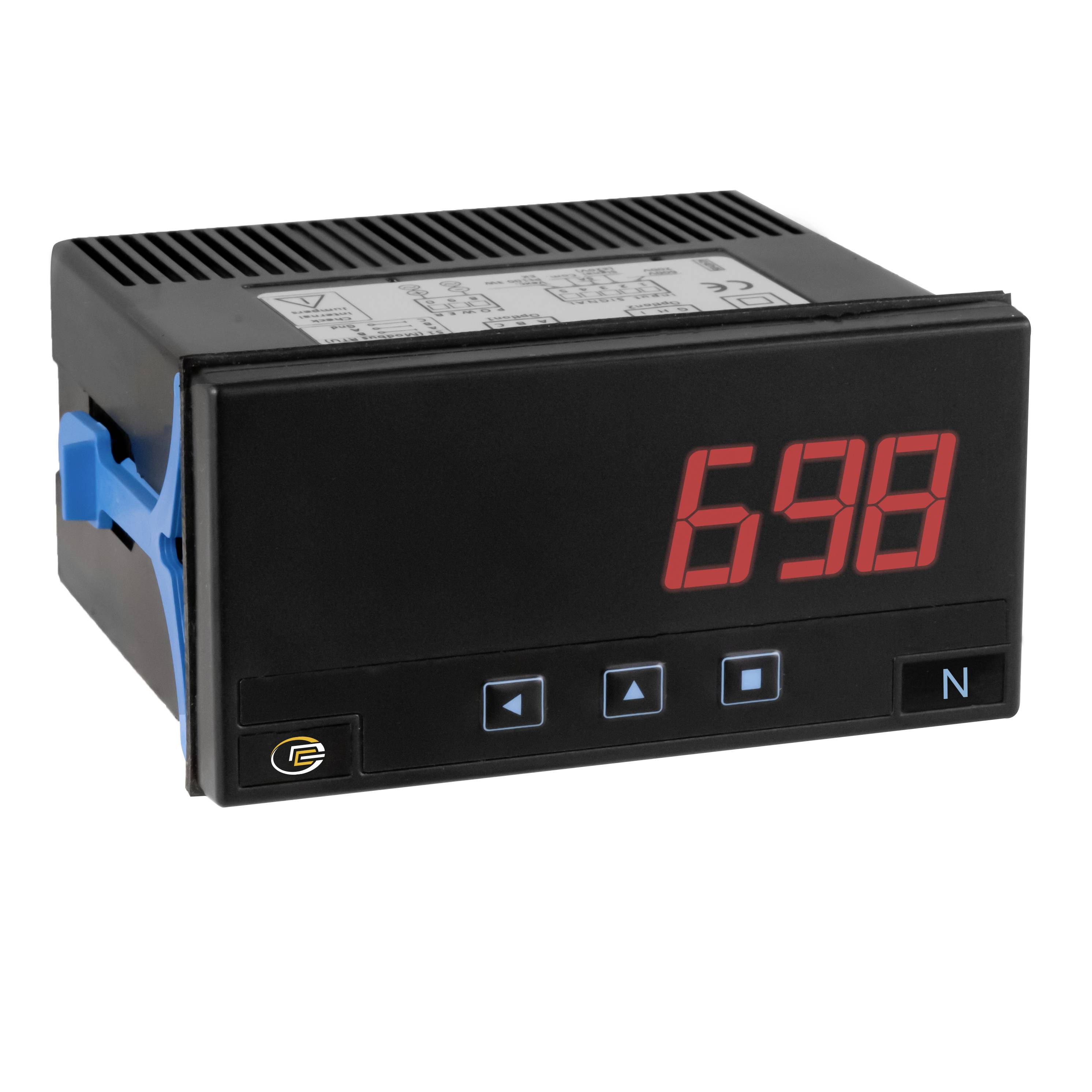

Panneau numérique affichant le chiffre rouge « 69,8 » sur un écran noir, avec de petits boutons de commande illuminés en bleu et un indicateur « N ».
Panneau numérique affichant le chiffre rouge « 69,8 » sur un écran noir, avec de petits boutons de commande illuminés en bleu et un indicateur « N ».

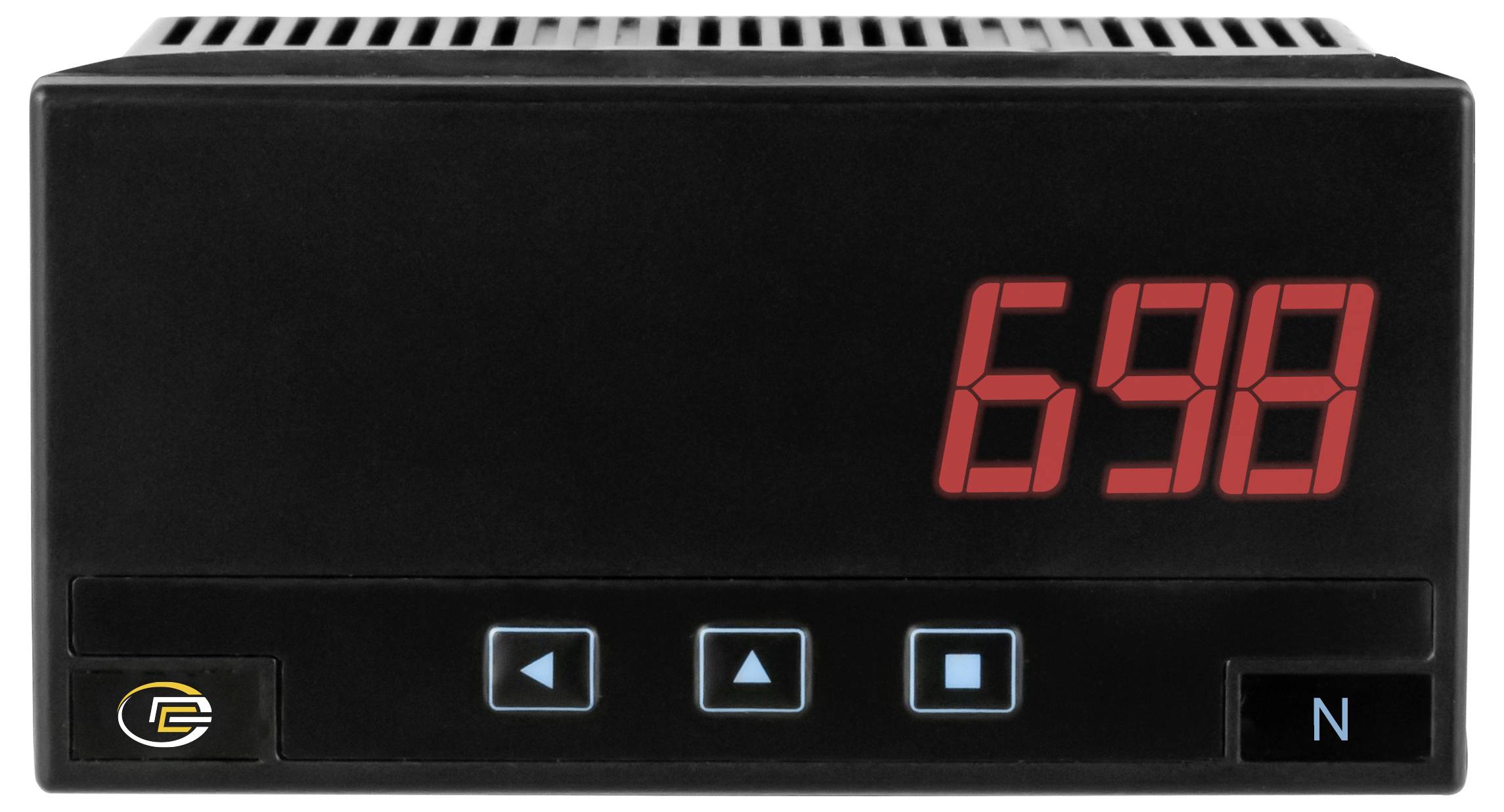

Panneau de commande numérique noir avec écran à sept segments rouge affichant « 698 », trois boutons bleus en forme de flèche/carré, et un indicateur « N » sur la droite.

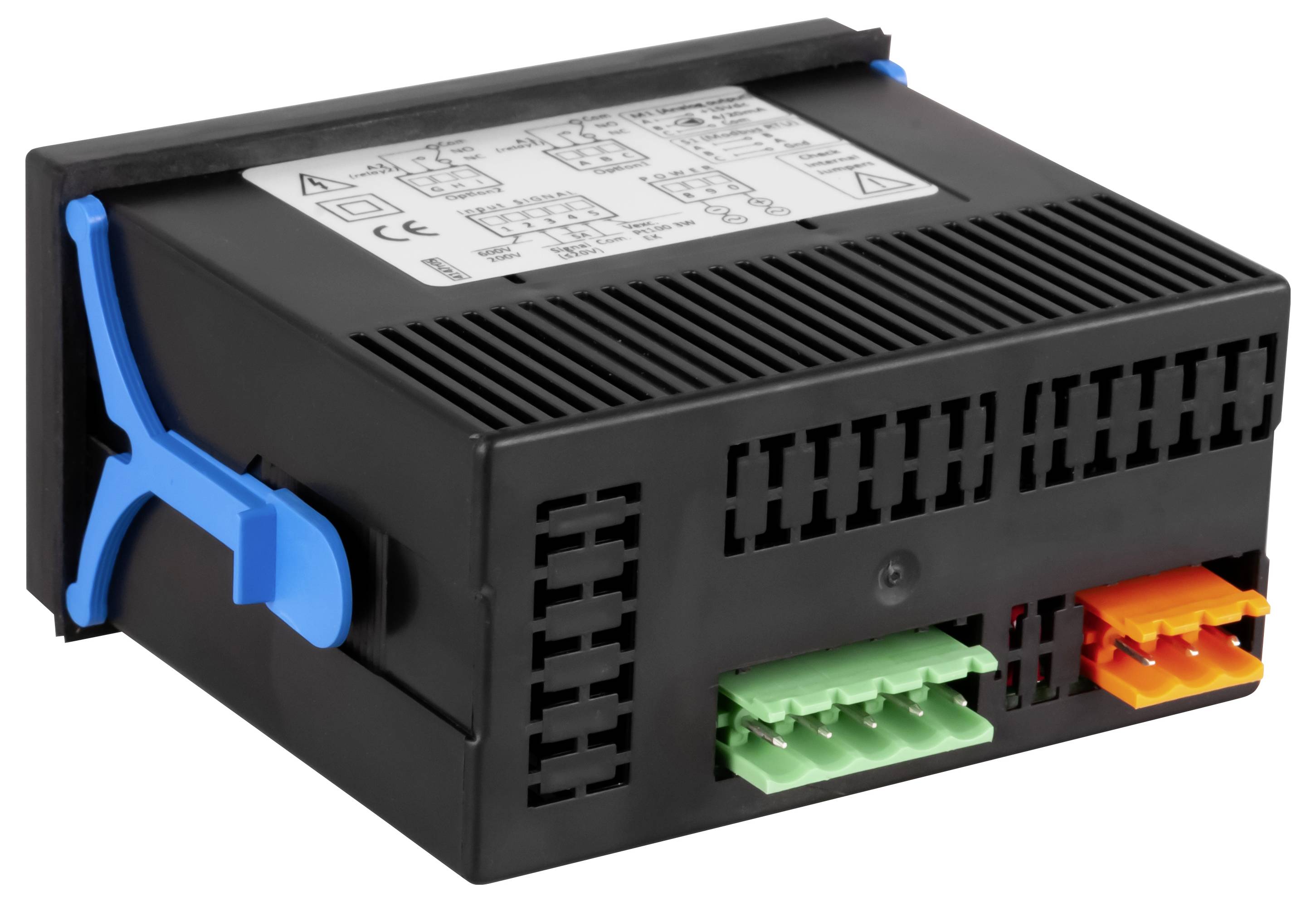

Module de commande électronique industrielle noir avec boîtier ventilé, clips latéraux bleus et connecteurs de bornes verts et orange sur la face avant

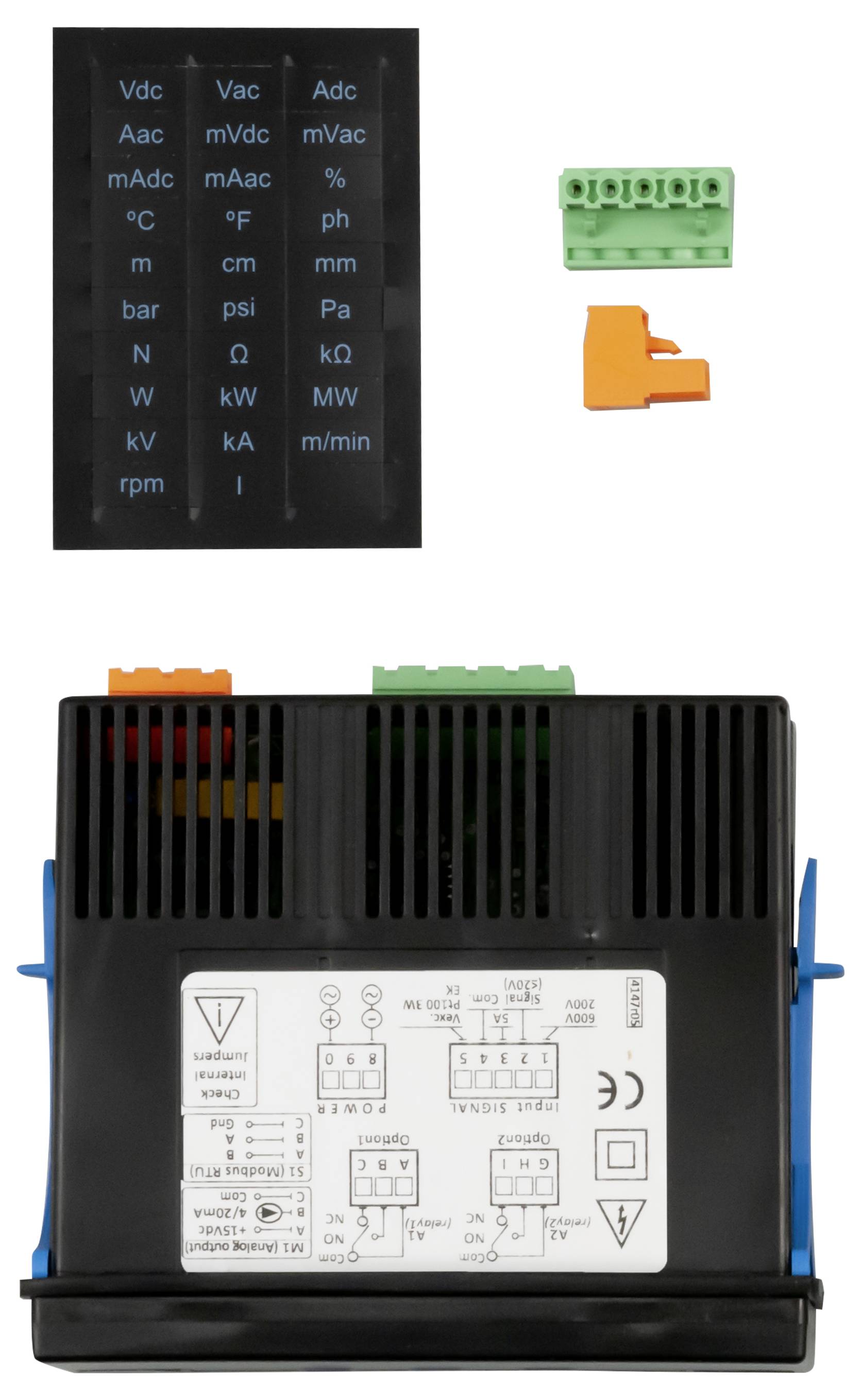

Compteur numérique avec un affichage frontal noir, des étiquettes de câblage, un bloc connecteur vert et une pince orange, montré avec le schéma d'agencement des bornes arrière.
1/4
PCE Instruments
Fiche technique (PDF)
Deutsch (Deutschland)
Livraison avant le lun. 16 novembre

Vente et expédition :
Conrad Electronic CGV

Quantité (pièce(s))
Economie
prix de l'emballage (HT)
1
-
174,99 €
3
2% = 4,26 €
170,73 €
5
3% = 5,96 €
169,03 €
10
4% = 7,11 €
167,88 €
Les remises sur volume varient selon les vendeurs
Économiser 0,00 €

Nombre

Total (174,99 € / unité(s))
174,99 €
HT
dont 0,02 €  d’éco-part
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Signaler un incident juridique
  • Caractéristiques techniques
  • Variantes
  • Documents et téléchargements
  • Description
  • Contenu de la livraison
  • Souvent achetés avec

Caractéristiques techniques

  • Entrée 2, 3 conducteurs PT100, PT500, PT1000, Ni100, Ni200, Ni1000 Thermocouples de type K, J, E, N, L, R, S, B, T, C Potentiomètre: 500... 20 kohms Résistance : 5k... 50 kohms Signaux de processus : 4... 20 ma, 0... 10 V Fréquence : 0 ... 100 Hz Tension DC : 60 mV, 200 mV 2 V, 20 V, 200 V, 600 V. Courant DC : 20 ma, 5 A. TENSION AC : 2 V, 20 V, 200 V, 600 V. Courant AC : 20 ma, 5 A taux de mesure 3 / seconde Résolution 16 bits Précision: 0,1 % résistance intérieure Mesure de tension : 1 MΩ Mesure du courant : 12 Ω ECHELLE 21 points Affichage LED à 4 chiffres à 7 segments, tricolore Plage d'affichage : 1999 ... 9999 µF Sorties relais, Anaog, série avec cartes de sortie en option Température ambiante En fonctionnement : 0 °C... 55 °C Stockage : -20 °C... 0...+70 °C Dimensions affichage numérique 96 mm x 48 mm x 91 mm Découpe de panneau 92 mm x 45 mm (selon DIN) Tension d'alimentation 18 ... 265 V AC/DC Indice de protection avant : IP 65 Poids : 200 g Clips de montage avec vis de serrage, raccordement électrique via bornier boîtier affichage numérique boîtier plastique robuste
Type de produit

Afficheur numérique

Fonction de mesure

tension

Type

PCE-DPD-U

Gamme de mesure (max.)

600 V

Largeur encastrée

92 mm

Affichage (nombre de points)

9999

Hauteur d'encastrement

45 mm

Dim.

(L x l x H) 96 x 48 x 91 mm

Spécificités

Echelle double

Largeur

48 mm

Hauteur

91 mm

Longueur

96 mm

d'usine (sans certificat)

Variantes(Les prix s'entendent HT hors frais de port)

Affichage (nombre de points)
Largeur encastrée
Fonction de mesure
Hauteur d'encastrement

PCE Instruments PCE-DPD-U Afficheur numérique
PCE Instruments PCE-DPD-U Afficheur numérique

2452393


Ce produit
9999
92 mm
tension
45 mm
PCE Instruments PCE-DPD-P1 Afficheur numérique Indicateur de montage
PCE Instruments PCE-DPD-P1 Afficheur numérique Indicateur de montage

2452392


6
92 mm
impulsion
45 mm
PCE Instruments PCE-G 2 Afficheur numérique
PCE Instruments PCE-G 2 Afficheur numérique

2452437


température
PCE Instruments PCE-DPD-P2 Afficheur numérique
PCE Instruments PCE-DPD-P2 Afficheur numérique

2452777


6
92 mm
impulsion
45 mm
PCE Instruments PCE-N50B Afficheur numérique
PCE Instruments PCE-N50B Afficheur numérique

2452778


90.5 mm
90.5 mm

Documents et téléchargements

Fiche technique

Deutsch (Deutschland)

Fiche technique 2452393 PCE Instruments PCE-DPD-U Afficheur numérique

Conseils d'utilisation et de sécurité

Deutsch (Deutschland)

Conseils d'utilisation et de sécurité 2452393 PCE Instruments PCE-DPD-U Afficheur numérique

Description

Instrument de mesure à encastrer affichage universel pour différents signaux / 4 chiffres / cartes de sortie en option / structure modulaire / IP65 Front l'instrument de mesure à encastrer est configurable comme voltmètre AC et DC (jusqu'à 600 VAC / DC), ampèremètre AC et DC (jusqu'à 5 AAC / DC). En outre, l'instrument de mesure intégré affiche les valeurs mesurées des signaux de processus (ma, VDC), des thermocouples, des capteurs de température résistifs (PT, ni, PTC et NTC), résistances, potentiomètre et fréquence. L'instrument de mesure encastrable est configurable à l'aide des touches frontales. L'instrument de mesure est monté dans une découpe de panneau avec la taille standard 96 x 48 mm (1/8 DIN). La valeur mesurée peut être modifiée à 4 chiffres (9999 / -1999). De même, une fonction d'accès rapide aux points de consigne d'alarme, une commande externe pour l'activation de fonctions prédéfinies, le mode Eco pour une faible consommation, une double échelle sélectionnable, 5 niveaux de luminosité configurables sur l'instrument de mesure à encastrer sont disponibles. Un seul bloc d'alimentation universel 18 ... 265 V AC/DC fait de l'instrument de mesure à encastrer un instrument de mesure de process facile à utiliser. Les modules optionnels pour la sortie et la commande (relais, sortie analogique, Modbus RTU) sont à la disposition de l'utilisateur de l'instrument de mesure à encastrer.

Ce texte a été traduit par une machine.

Contenu de la livraison

  • 1 x instrument de mesure à encastrer PCE-DPD-U
  • 2 x bornes
  • 1 x mode d'emploi

Description

Instrument de mesure à encastrer affichage universel pour différents signaux / 4 chiffres / cartes de sortie en option / structure modulaire / IP65 Front l'instrument de mesure à encastrer est configurable comme voltmètre AC et DC (jusqu'à 600 VAC / DC), ampèremètre AC et DC (jusqu'à 5 AAC / DC). En outre, l'instrument de mesure intégré affiche les valeurs mesurées des signaux de processus (ma, VDC), des thermocouples, des capteurs de température résistifs (PT, ni, PTC et NTC), résistances, potentiomètre et fréquence. L'instrument de mesure encastrable est configurable à l'aide des touches frontales. L'instrument de mesure est monté dans une découpe de panneau avec la taille standard 96 x 48 mm (1/8 DIN). La valeur mesurée peut être modifiée à 4 chiffres (9999 / -1999). De même, une fonction d'accès rapide aux points de consigne d'alarme, une commande externe pour l'activation de fonctions prédéfinies, le mode Eco pour une faible consommation, une double échelle sélectionnable, 5 niveaux de luminosité configurables sur l'instrument de mesure à encastrer sont disponibles. Un seul bloc d'alimentation universel 18 ... 265 V AC/DC fait de l'instrument de mesure à encastrer un instrument de mesure de process facile à utiliser. Les modules optionnels pour la sortie et la commande (relais, sortie analogique, Modbus RTU) sont à la disposition de l'utilisateur de l'instrument de mesure à encastrer.

Ce texte a été traduit par une machine.

Contenu de la livraison

  • 1 x instrument de mesure à encastrer PCE-DPD-U
  • 2 x bornes
  • 1 x mode d'emploi
