PCE Instruments PCE-DSX 20-ICA Stroboscope

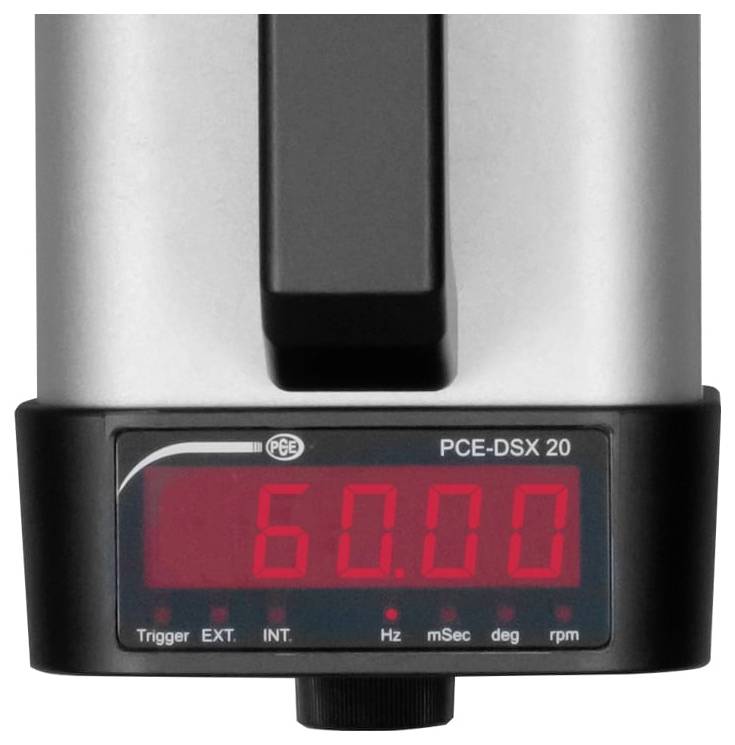

Le stroboscope numérique est généralement utilisé pour la mesure de la vitesse de rotation ou des vibrations ou pour l'observation des mouvements. Ce stroboscope numérique a une petite forme et un faible poids. Ainsi, le stroboscope numérique peut être utilisé confortablement même lors de mesures dans des endroits difficiles d'accès. L'appareil est l'outil optimal pour le praticien. La fréquence du flash est réglée par un bouton rotatif sur le stroboscope numérique et affichée sur un écran numérique. Un fonctionnement continu est possible sans problème avec le stroboscope numérique.

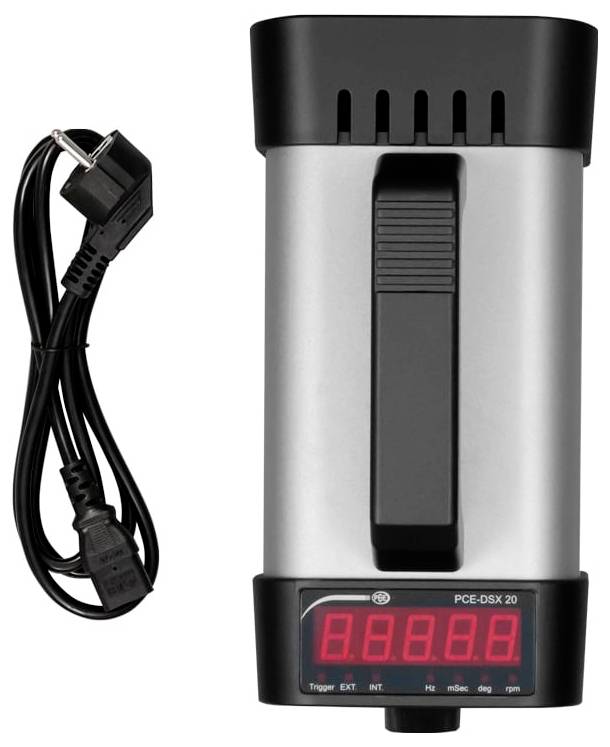

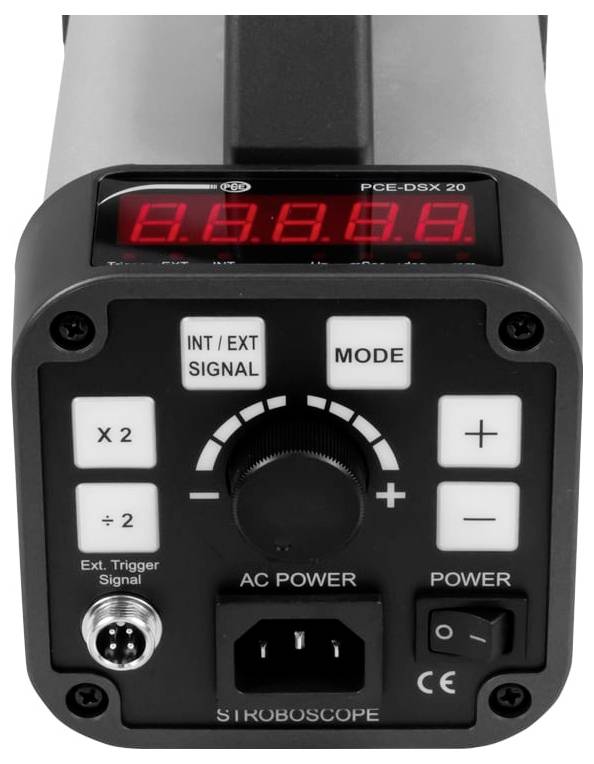

L'appareil dispose en outre d'une entrée de déclenchement, ce qui permet un déclenchement externe ou une synchronisation. La tension d'alimentation est assurée par câble d'alimentation. Le clavier permet de sélectionner la moitié ou le double de la vitesse de rotation.

Domaines d'application
Ce stroboscope numérique est l'outil idéal pour les techniciens de service et le personnel de maintenance d'installations et de machines industrielles. Vérifiez la vitesse de rotation, la vitesse de rotation ou visualisez des erreurs que vous ne reconnaissez pas à l'œil nu - arrêtez visuellement les processus.

Le stroboscope a fait ses preuves depuis des années dans de nombreux processus industriels, mais aussi dans la recherche et le développement :

- Sur les installations de remplissage et les machines d'étiquetage des brasseries et des producteurs d'eau minérale

- Sur les machines à papier et à imprimer : le stroboscope numérique sert ici à reconnaître le passage à des vitesses supérieures à 60 m/min. On regarde la trajectoire avant le développement avec le stroboscope numérique. Le stroboscope numérique permet de visualiser visuellement les plus petites erreurs de processus, telles que les pulsations. L'image suivante a été prise sur le tamis long d'une machine à papier. Toutes les barres et les ventouses en dessous du crible qui courait le long de ces bandes fonctionnaient parfaitement, sauf une. Ce n'était sans doute pas visuellement visible. Le stroboscope numérique a permis de détecter la source d'erreur de marques très fines sur le papier fini.

- Sur les machines à tisser dans les usines textiles

Dans l'industrie automobile

- Sur les machines et les moteurs à grande vitesse : le stroboscope numérique est utilisé de manière essentielle pour déterminer la vitesse de rotation, comme on peut le voir sur l'image ci-contre. Souvent, cela sert à vérifier ou à comparer la vitesse de rotation des grands accélérateurs avec les données du système de contrôle de processus ou la valeur de vitesse indiquée sur un affichage numérique, qui provient généralement de l'entraînement HER électriquement. En outre, la tige de l'arbre est contrôlée pour la rotation circulaire. Ainsi, le stroboscope numérique est l'outil idéal pour inspecter les moteurs, les arbres, les courroies de transmission, les cylindres... De tout, WAS tourne, en fonctionnement.

- Systèmes de ventilation dans l'industrie climatique

- Sur les laminoirs à bande dans l'industrie sidérurgique

- Partout où des pièces tournantes sont utilisées ou dans des processus de production à grande échelle, le stroboscope numérique est l'outil idéal.

Remarque sur la prévention des accidents lors de l'utilisation du stroboscope numérique :
Tous les objets qui sont immobilisés visuellement avec le stroboscope numérique se déplacent à grande vitesse. Par conséquent, gardez toujours une distance de sécurité et ne touchez pas l'objet de test.

Remarques générales sur l'utilisation du stroboscope numérique
Les images ci-contre vous montrent comment utiliser correctement le stroboscope numérique pour générer des valeurs correctes ou une image fixe optimale ou quelle est la cause derrière, par exemple une vitesse de rotation double (au lieu de 110/ min, il est de 220/ min). La bonne approche s'applique sans produit de synthèse en général, même si l'exemple d'un entraînement et d'un arbre d'entraînement est traité ici." Lors de l'examen d'un seul moteur à courroie, un arrêt optique est facile à atteindre (vous pouvez toujours trouver ici un endroit distinctif sur lequel vous pouvez régler le stroboscope numérique). Lors de la visualisation de plusieurs courroies trapézoïdales avec le stroboscope numérique, vous devez, si possible, marquer une ligne de référence au moyen de craie perpendiculaire au sens de fonctionnement sur toutes les courroies, par exemple en cas d'arrêt de réparation ou d'entretien de la machine.

Exemple de mesure sur un arbre :
Dans le cas d'un arbre bien centré ou optimal avec une roue, mesurez toujours la vitesse réelle en cas d'arrêt optique. Si la roue a un choc axial ou un déséquilibre, vous mesurerez par exemple le double de la vitesse avec le stroboscope numérique. Ce fait conduit très souvent à des erreurs d'évaluation dans l'exploitation sur place.
